轻量化镂空框架式立方卫星主体承载结构

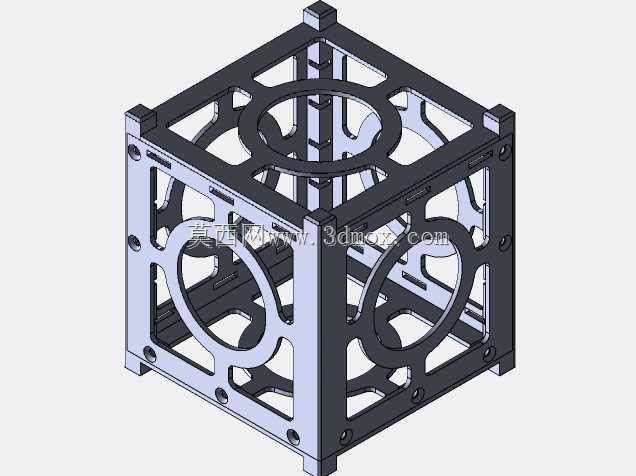

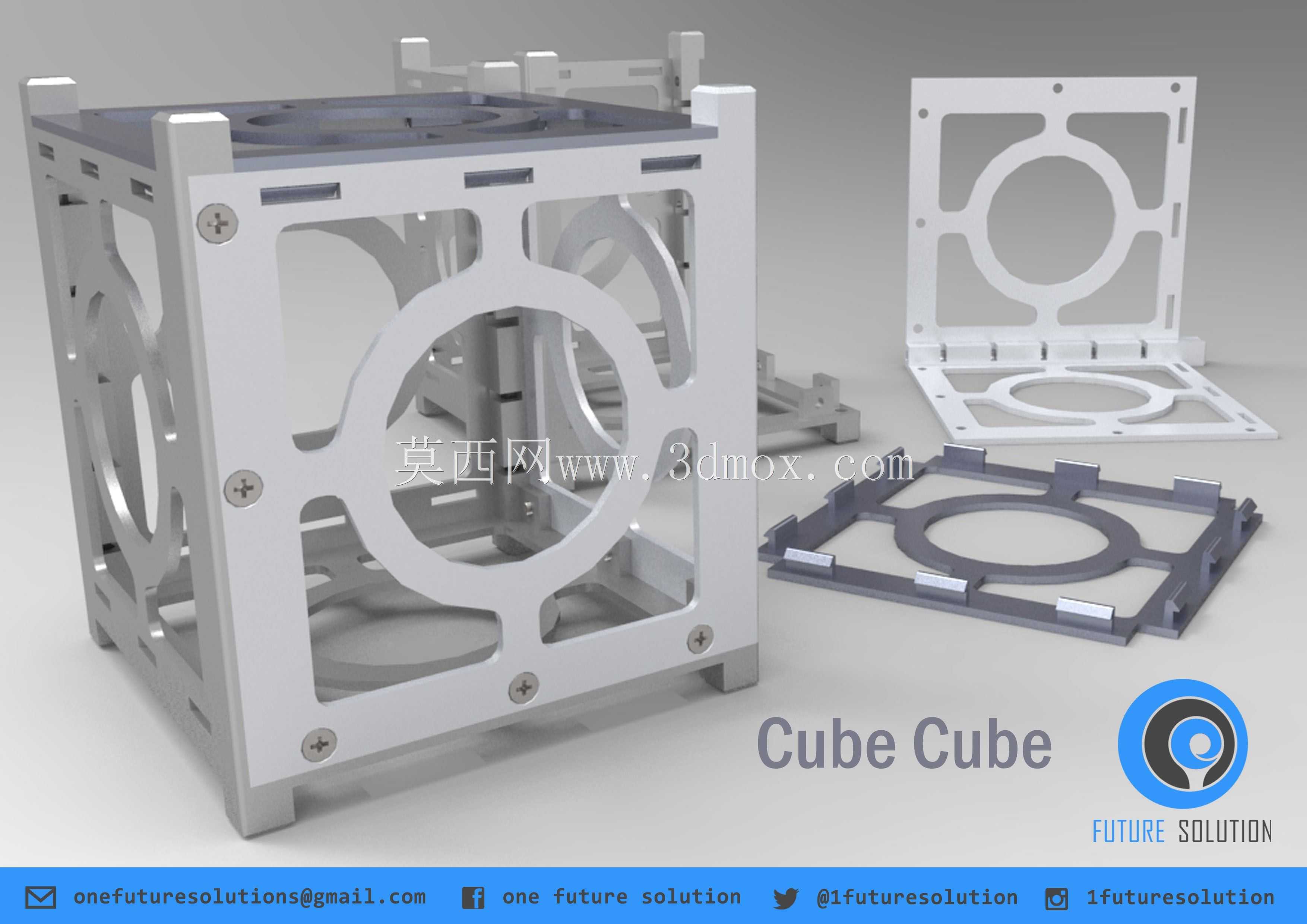

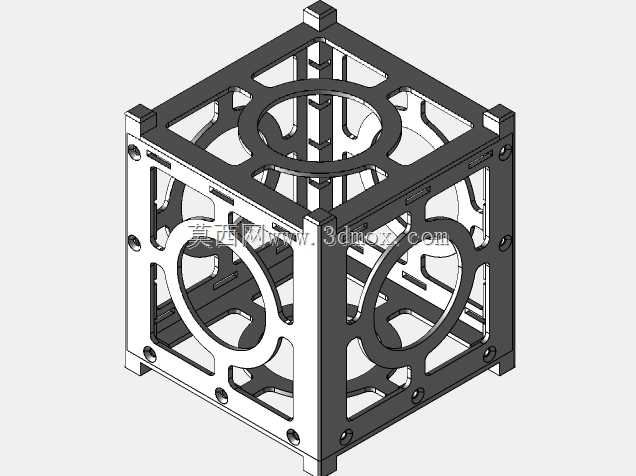

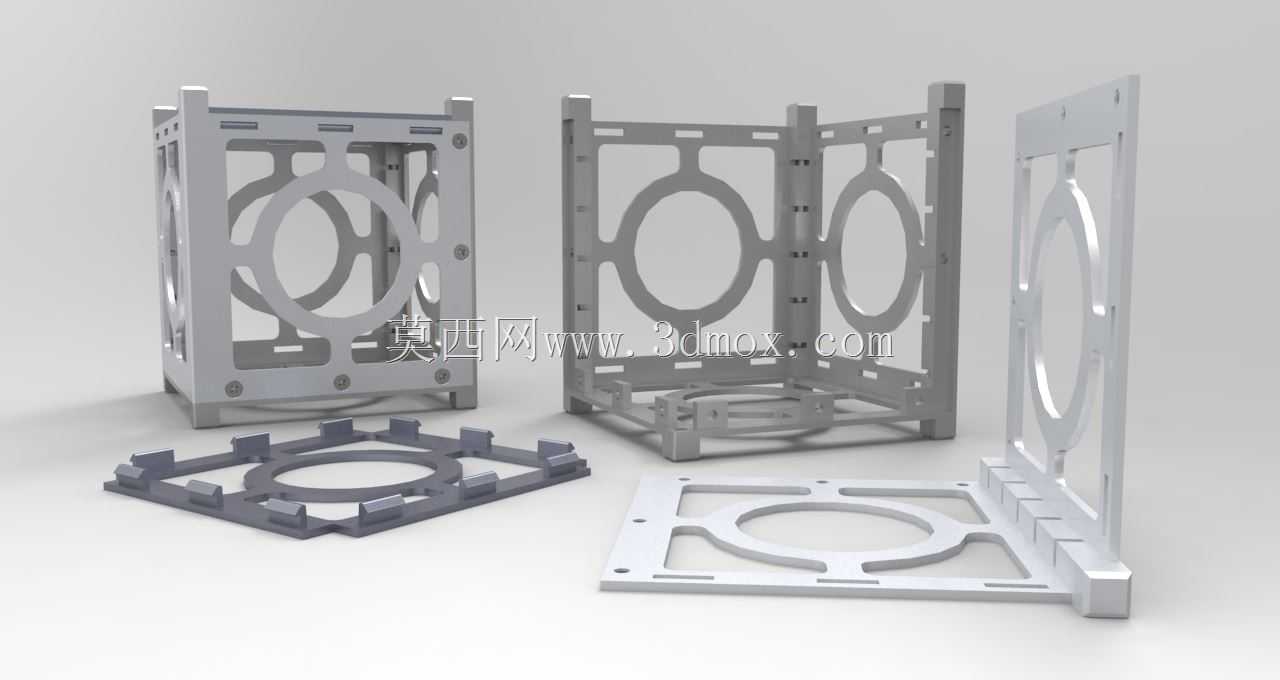

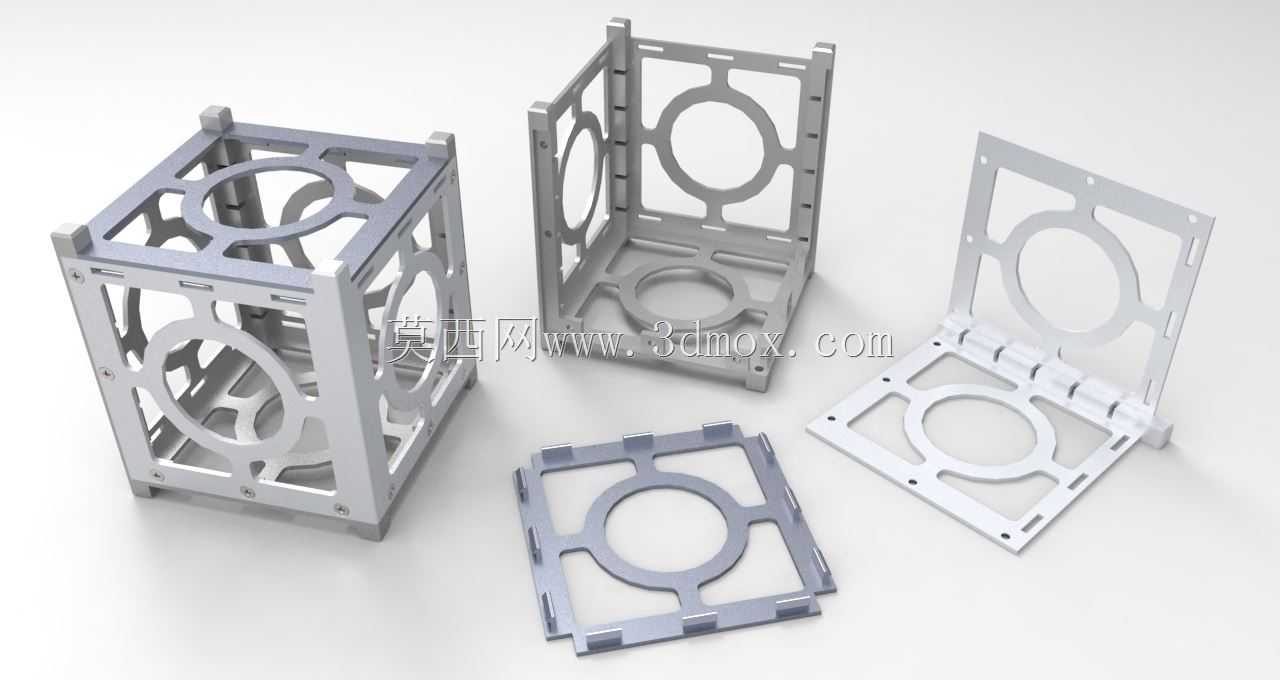

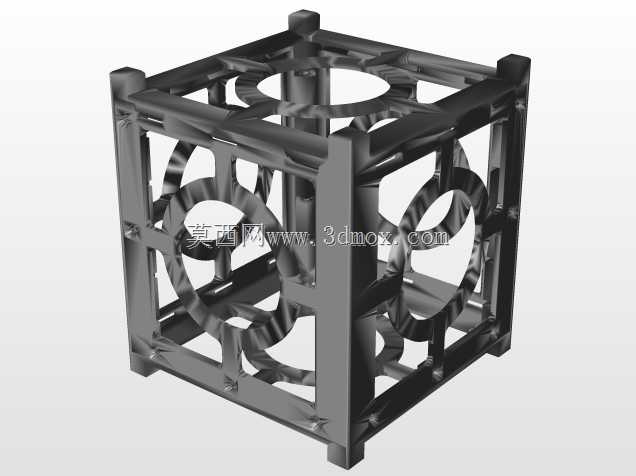

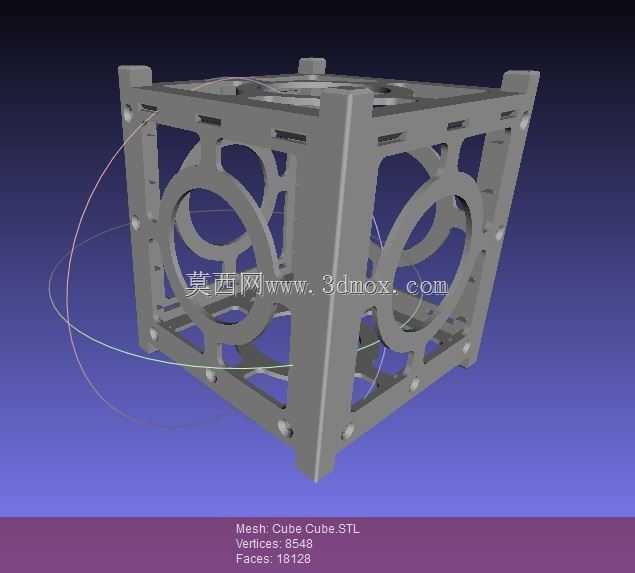

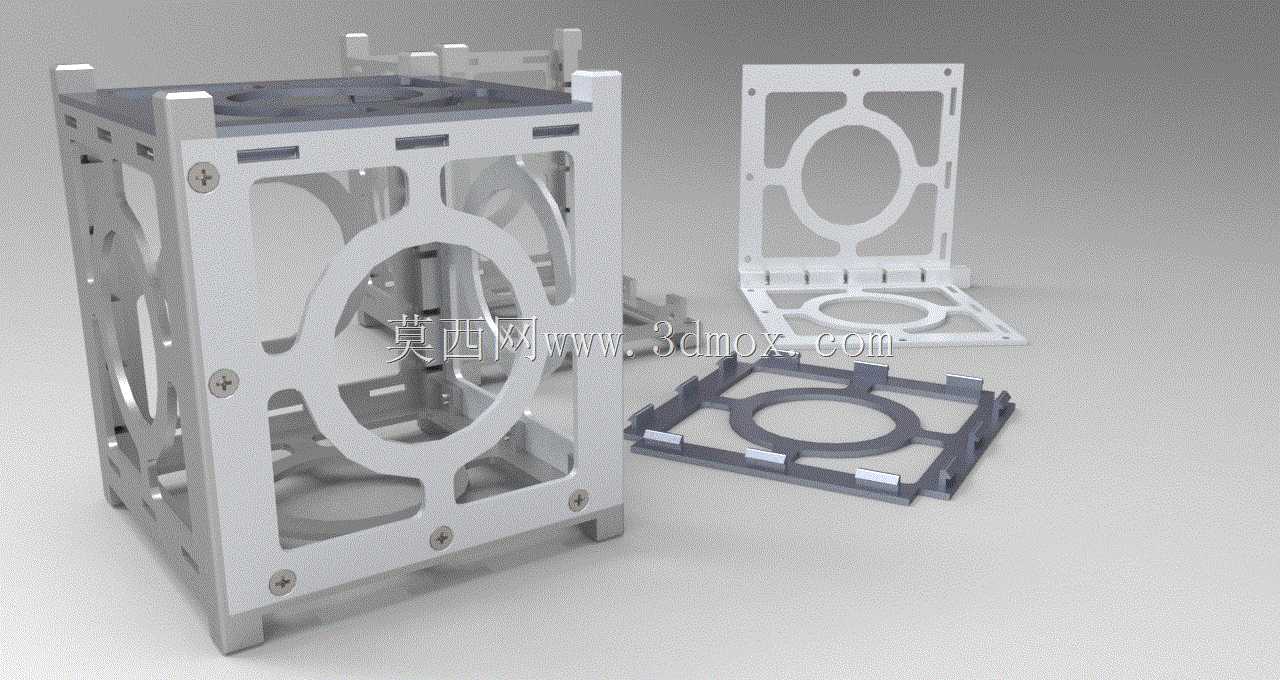

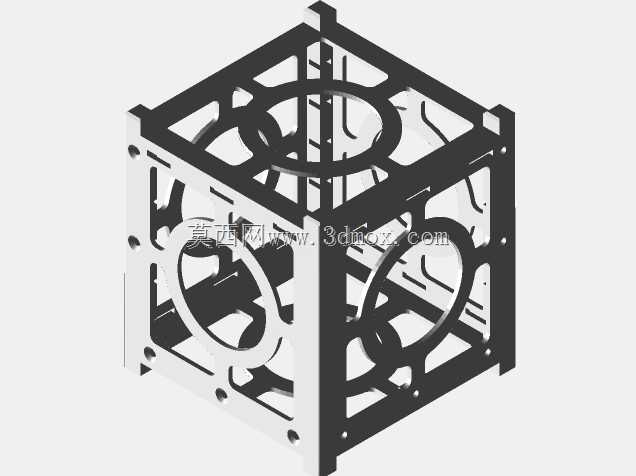

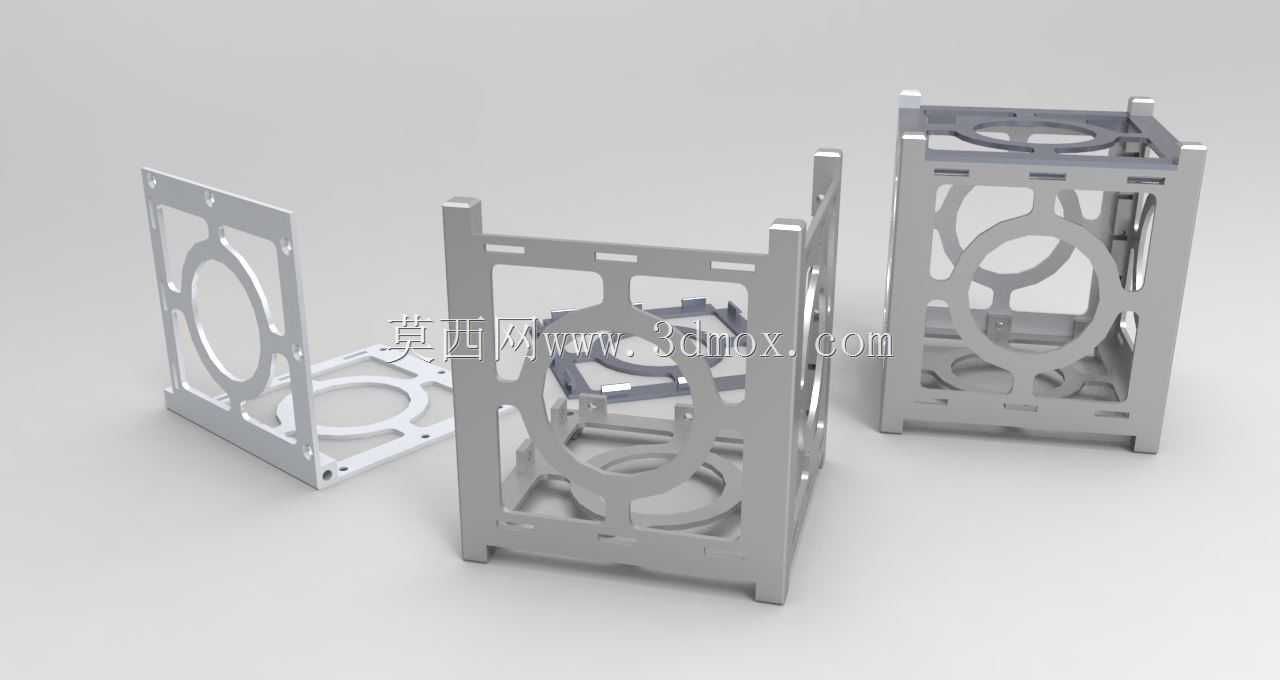

该结构为立方星标准规格的主体承载框架，主要应用于微纳卫星的星上组件集成场景，作为整星的核心承载基体，承担星载电子板卡、相机载荷、电源模块、通信组件的安装固定与防护功能，适配1U规格立方星的发射搭载要求，可兼容通用立方星部署器的弹射接口，满足航天发射阶段的抗冲击、抗振动载荷要求。整体采用框架式镂空设计思路，在保证结构刚性的前提下最大化削减整体自重，框架各立面预留大尺寸圆形镂空区域，既为侧装相机镜头、通信天线、散热接触面提供外露窗口，也能最大程度降低结构对星载传感器信号的遮挡干扰，适配射频信号的无遮挡传输需求。框架采用分体拼接式结构，由四个侧立面框架板、上下端安装板通过紧固件组合成型，各拼接面设置定位凸台与安装孔位，装配时无需额外工装即可快速完成定位对齐，紧固件采用标准沉头螺丝安装，安装后螺丝头部不突出框架外表面，避免与卫星部署器内壁产生卡滞，整星外轮廓严格遵循立方星标准尺寸边界，所有外露面无突出结构，可顺畅滑入标准部署器的容纳舱内。框架各立面内侧预留多层安装凸台与标准化螺孔，可根据载荷配置需求灵活堆叠安装不同功能的PCB板卡、相机模组、电池组件，安装孔位采用通用间距设计，可适配多数商用立方星功能模块的安装尺寸，无需额外定制转接支架。上下端板设置标准对接接口，可扩展连接多单元立方星的拼接结构，也可安装外置天线、太阳能板展开机构等附属组件。结构选材兼顾轻量化与结构强度，采用工程塑料材质加工，具备优异的比强度与抗振性能，同时非金属材质可减少对星载射频信号的电磁干扰，降低信号传输损耗，框架的镂空结构也为星载电子元件提供了充足的散热空间，在太空真空环境下可通过镂空区域实现热辐射散热，避免局部热量堆积影响元件工作稳定性。该结构的设计充分平衡了承载能力、自重控制、安装兼容性与信号适配性，可满足微纳卫星从地面总装、发射段力学承载到在轨运行阶段的全周期使用需求，适配教学验证、技术试验、低成本商业航天等多种立方星应用场景，可大幅缩短立方星的结构设计与总装周期，降低整星结构自重占比，为有效载荷预留更多的重量与空间资源。
