多规格立方星框架结构设计方案

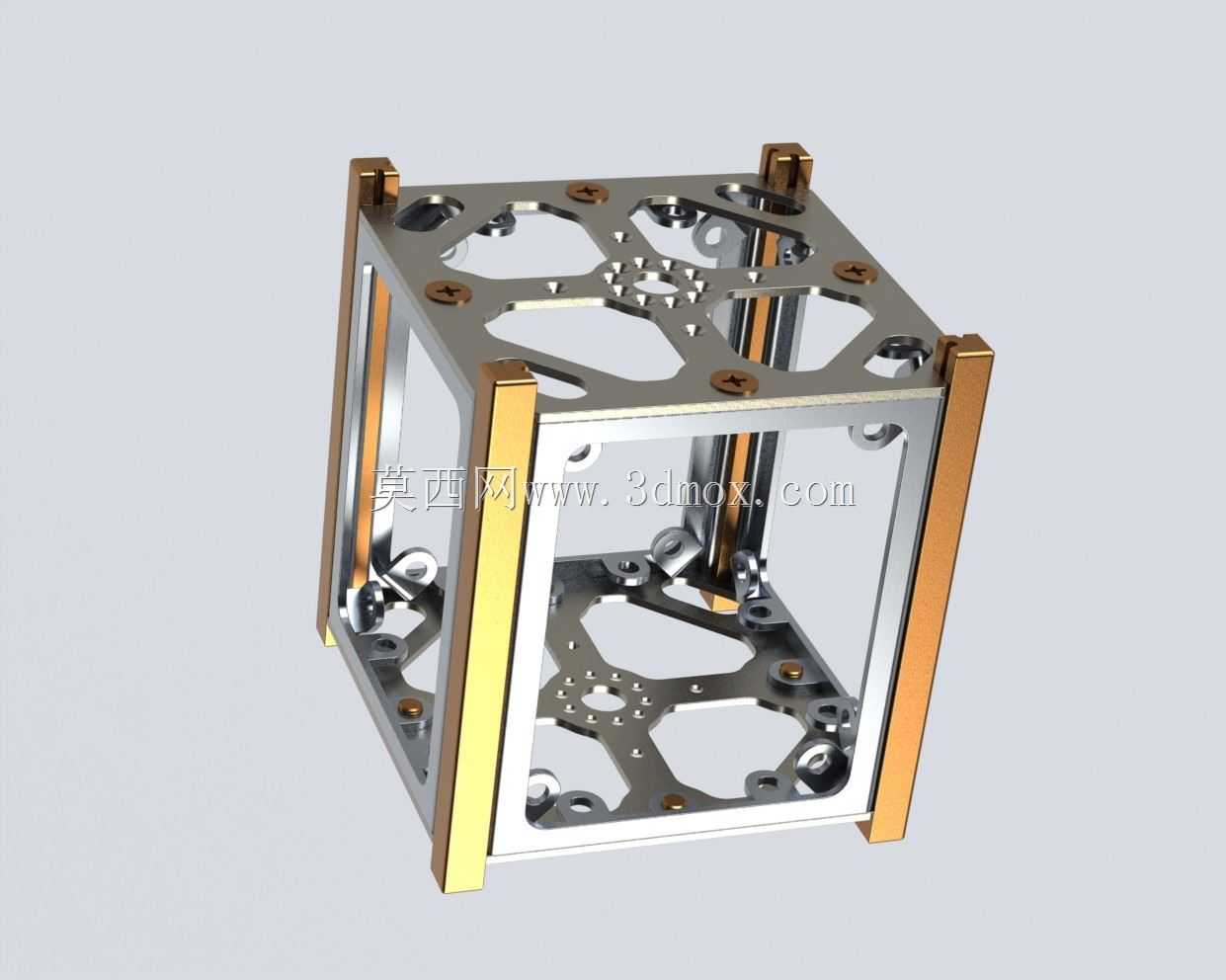

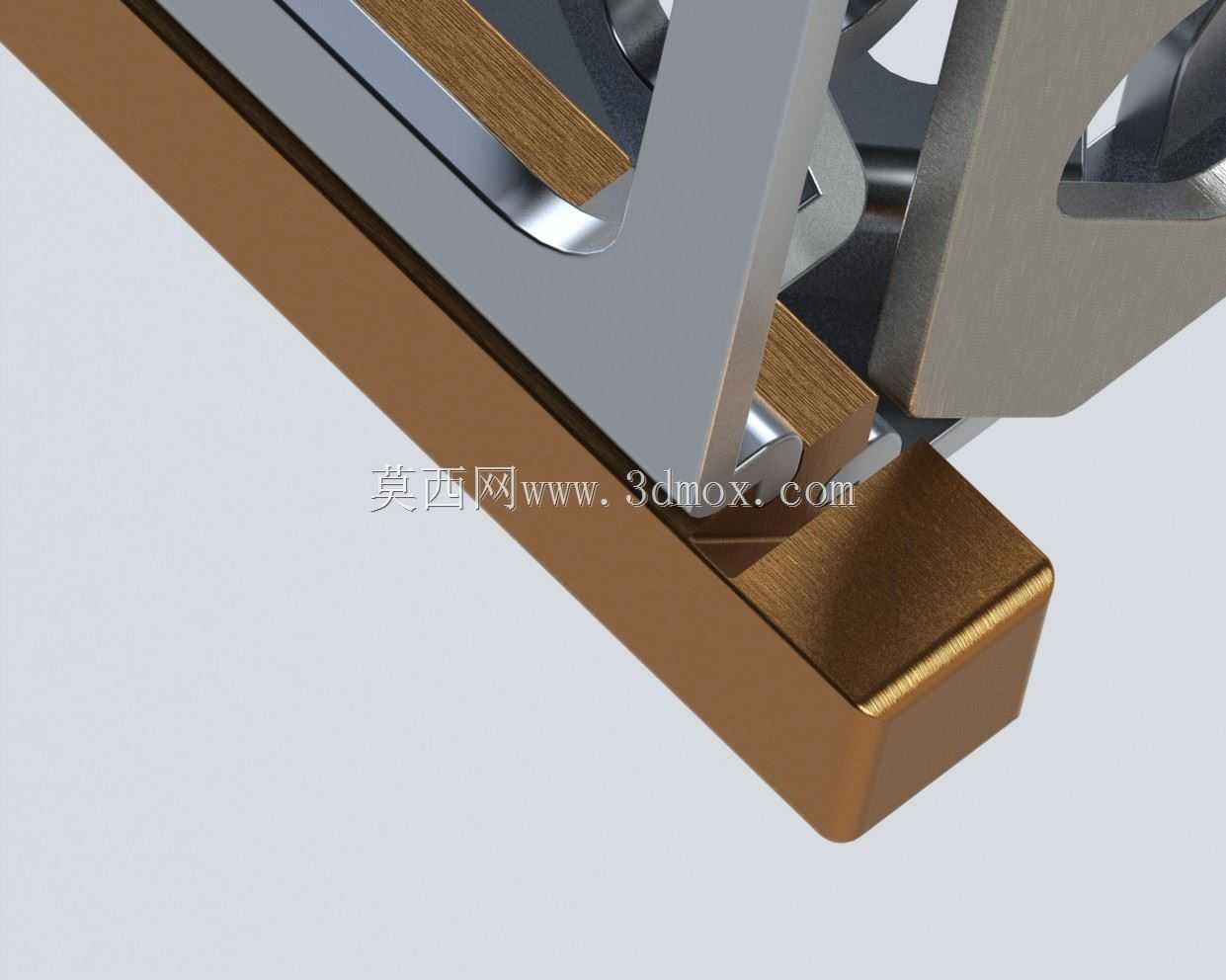

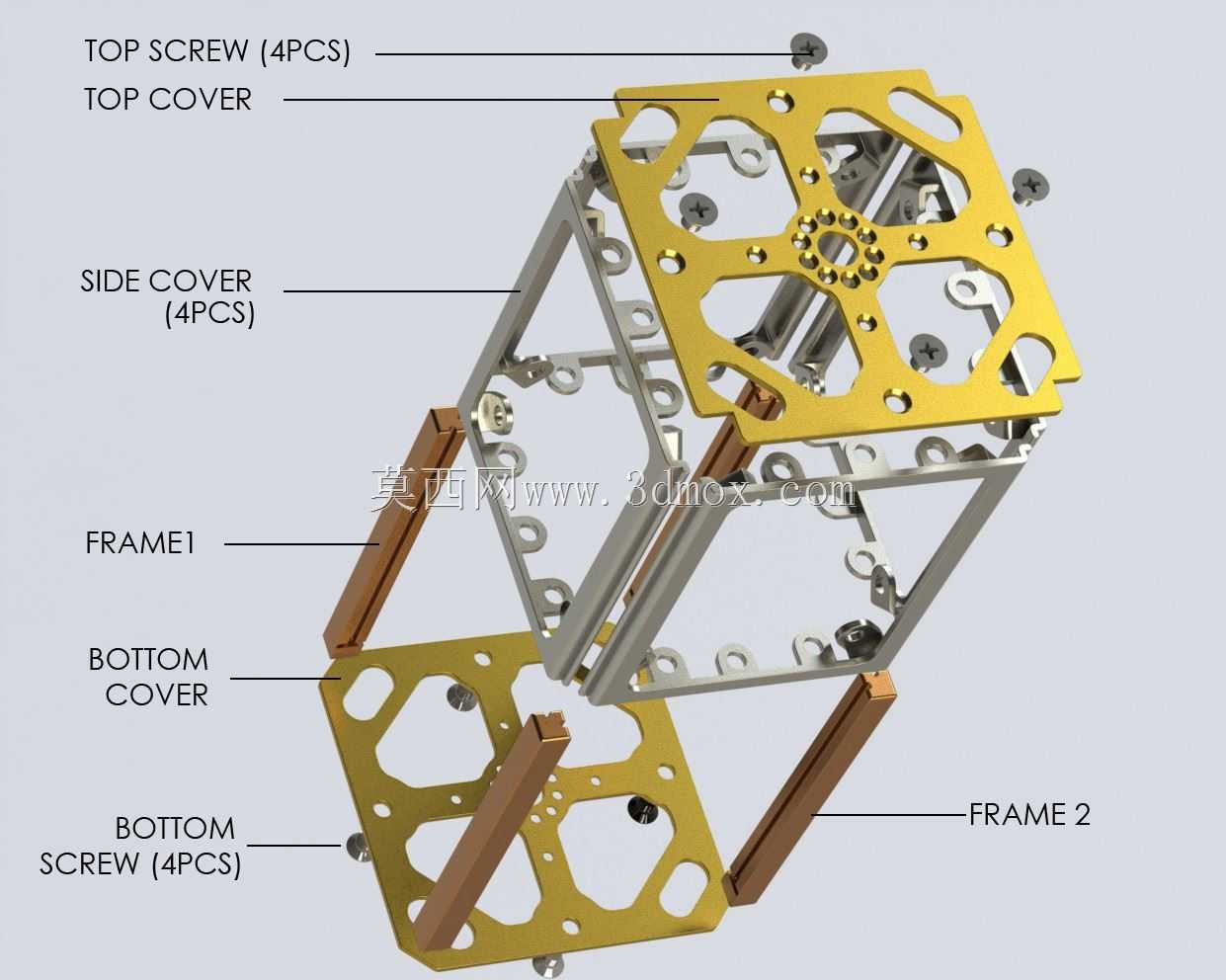

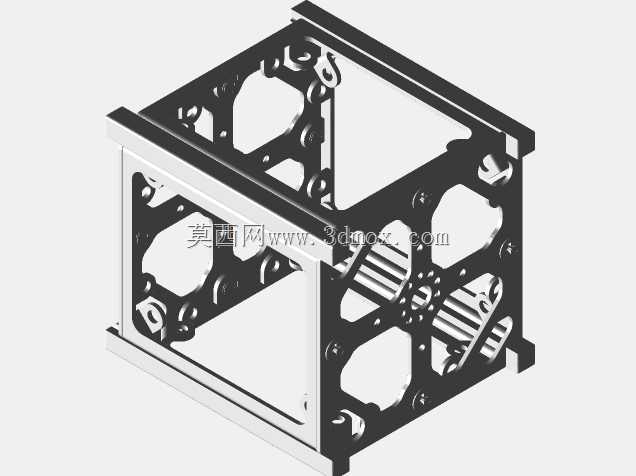

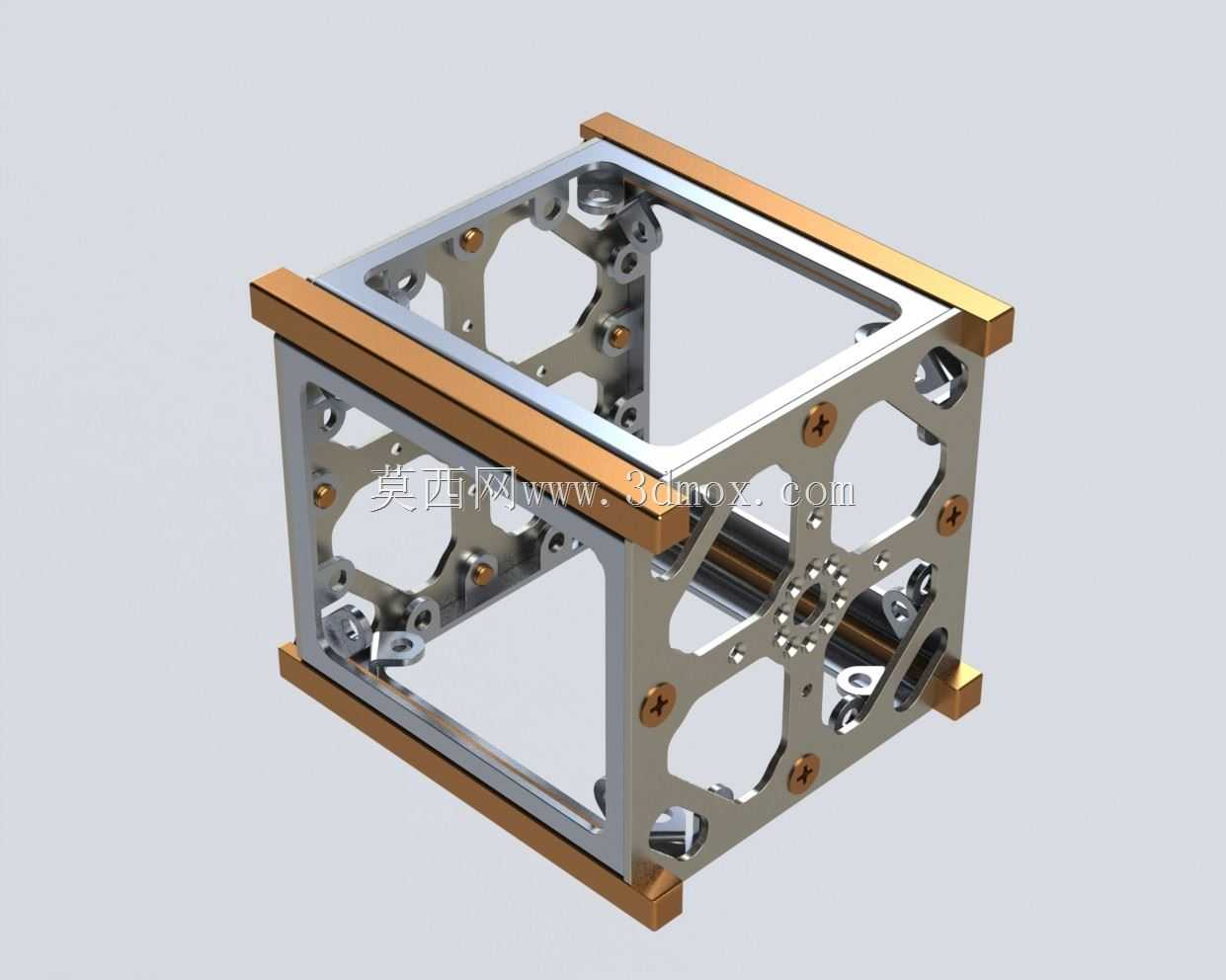

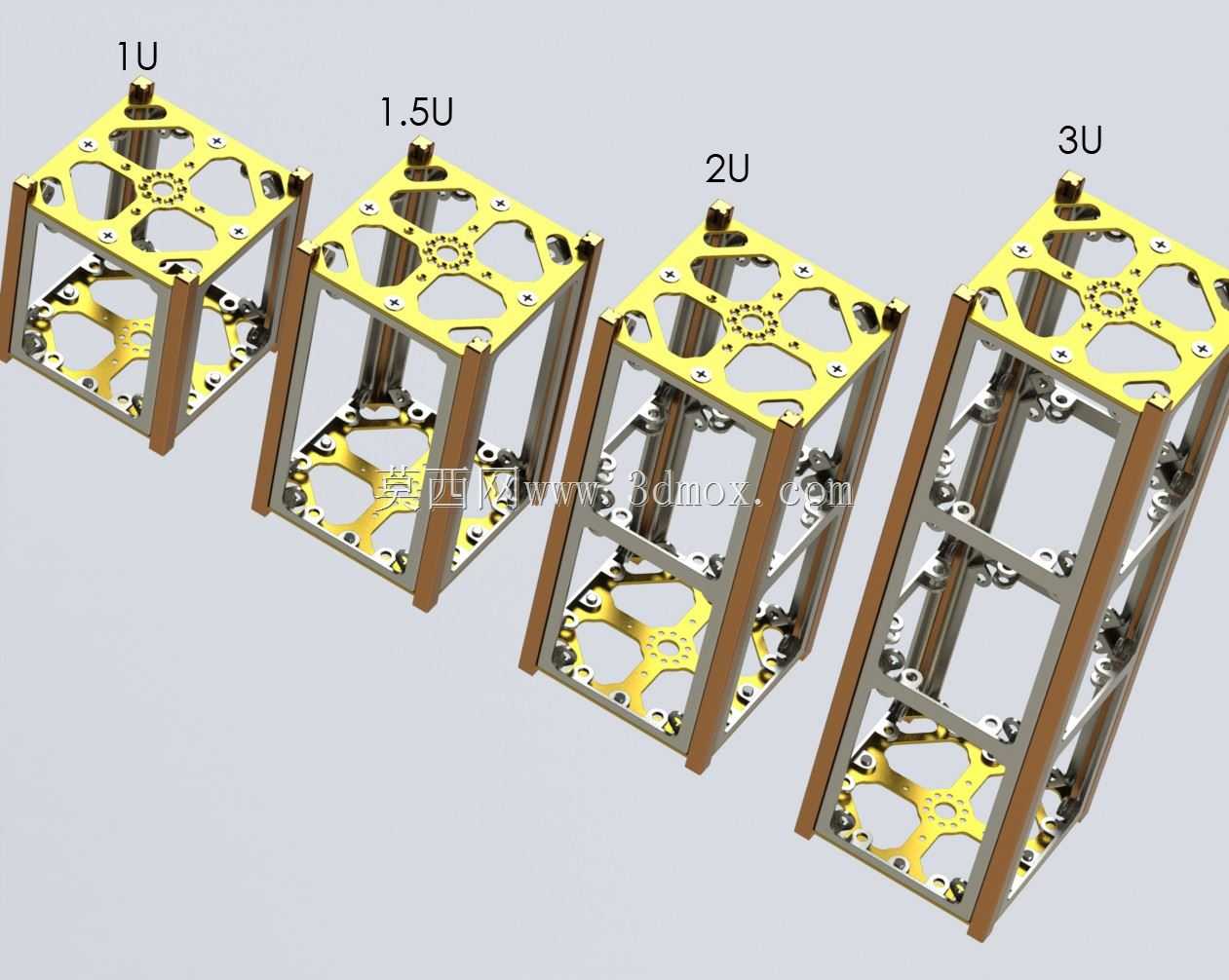

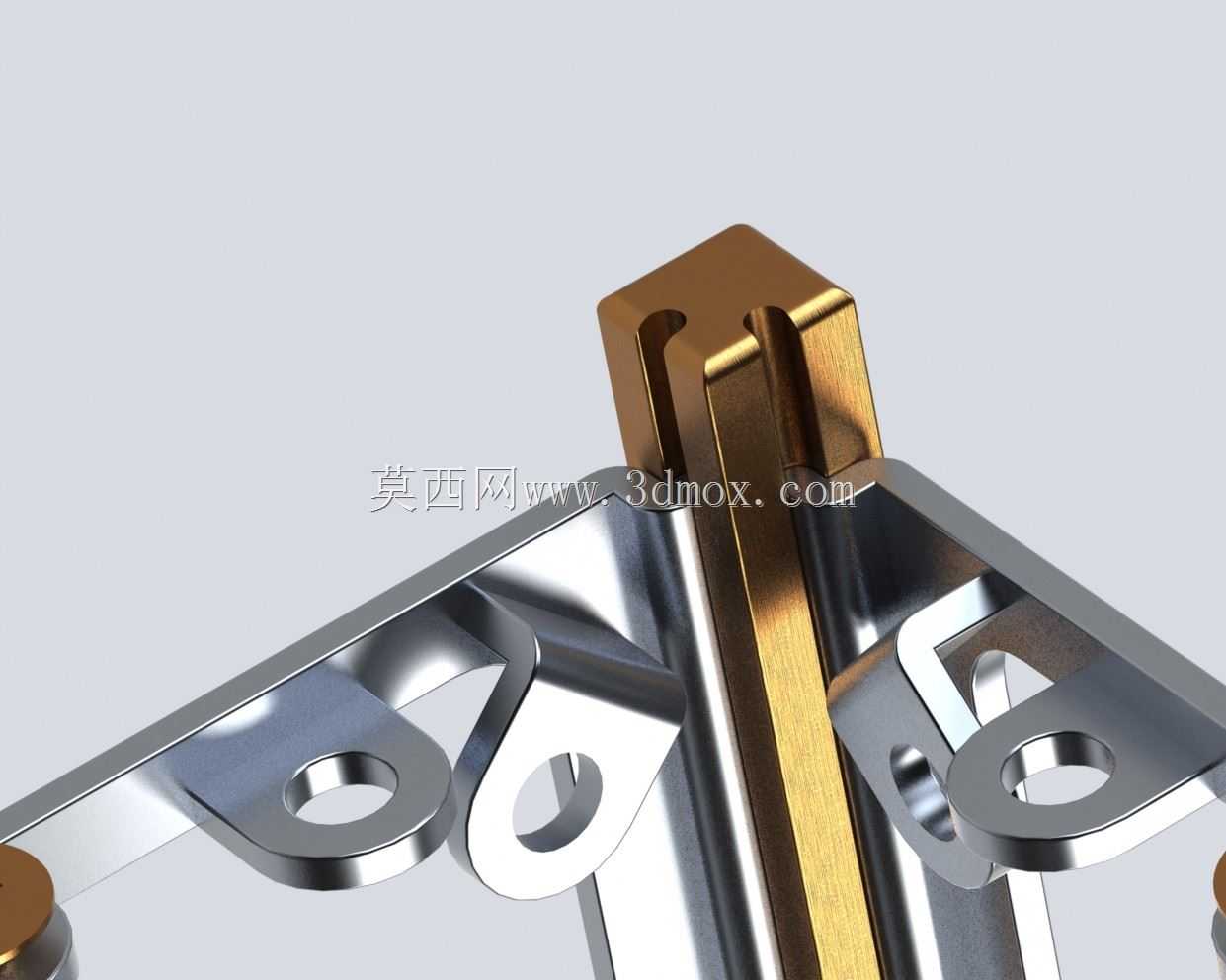

该套结构件面向微纳立方星的研发与集成场景，适配航天领域教学验证、载荷搭载、空间技术试验等多类应用需求，作为立方星的主体承载结构，承担整星内部载荷固定、外部器件安装、发射阶段力学载荷传递的核心作用，能够在发射振动、空间温度交变等复杂工况下保持结构稳定性，为星载电路板、传感器、通信模块、电源组件等核心部件提供可靠的安装空间与防护支撑。整套结构覆盖1U、1.5U、2U、3U四种主流立方星规格，不同规格均采用统一的模块化设计逻辑，在保证结构强度的前提下最大化压缩结构自重，预留充足的内部有效载荷安装空间，适配不同体积、不同重量的搭载任务需求。结构设计采用分层框架式思路，核心受力部分采用立式铝型材作为主支撑立柱，充分利用铝型材比强度高、加工一致性好、重量轻的特性，承担整星纵向的主要受力，适配火箭发射阶段的过载与振动工况；上下端的顶盖与底盘采用不锈钢材质加工，表面做镂空减重设计，在保证端面结构刚度、满足星表器件安装需求的同时，尽可能降低结构整体重量，镂空区域同时兼顾星内设备的散热需求与走线空间；侧部配置四件不锈钢侧盖，可根据实际搭载需求选择安装或拆卸，既可以为内部载荷提供侧部防护，也可预留位置安装太阳能电池片、侧置天线、星敏感器等外部器件。整套结构的连接采用标准不锈钢螺钉实现各部件的紧固，所有安装孔位均按照立方星通用接口规范设计，能够兼容市面上主流的立方星分离机构、星载标准模块的安装尺寸，无需额外定制转接件即可完成整星的快速集成。不同规格的框架均严格遵循立方星的标准尺寸边界，1U规格对应单单元立方星的标准外廓尺寸，可适配单单元分离机构的安装要求；1.5U、2U、3U规格分别对应扩展单元的尺寸要求，横向安装边界与单单元规格保持一致，仅在纵向长度上做对应延伸，保证不同规格的框架均可适配通用的立方星部署接口，大幅降低卫星集成阶段的适配成本。结构的各零部件均采用可拆解设计，在卫星总装阶段可根据载荷安装顺序逐层组装，便于内部设备的布线、调试与后期检修，各部件的加工公差控制严格，保证组装后整体框架的形位公差满足航天设备的安装精度要求，避免因结构变形导致星载设备的安装偏差，影响卫星入轨后的正常工作。
