快装式权重启用锁定机械结构设计

这款权重启用锁定结构，最初是为工业设备内需要分级权限管控的操作工位开发的配套锁紧组件，核心应用场景覆盖生产线工位权限隔离、设备检修门安全锁定、工装夹具状态保持、精密仪器操作权限管控等多个工业场景，区别于普通民用锁具，其设计核心围绕工业场景下的高频操作、快速装拆、状态可视化三个核心需求展开，没有冗余的装饰结构，所有外形特征均服务于功能实现。

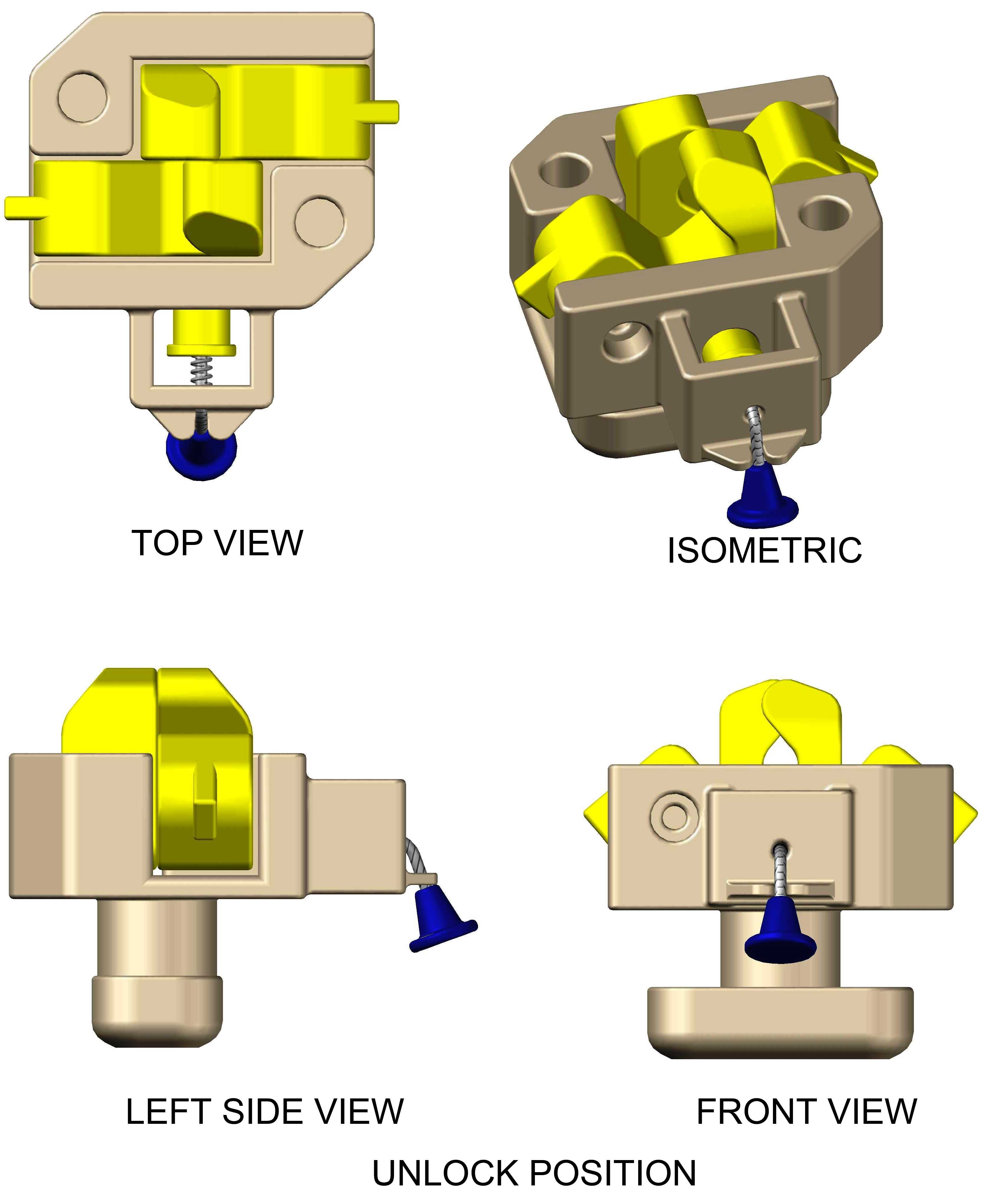

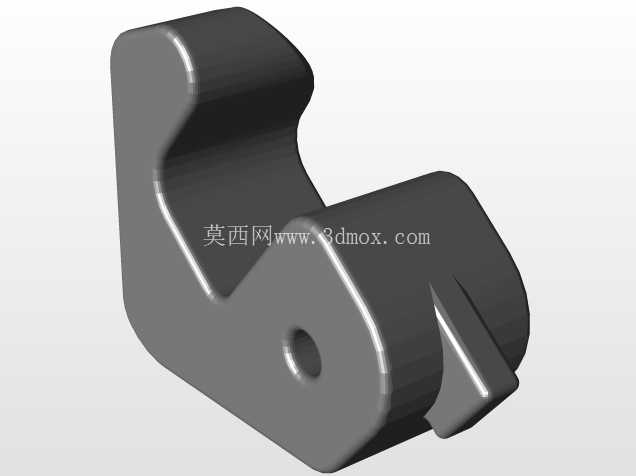

从结构功能逻辑来看，该锁定组件采用按压触发+旋转锁止的复合动作逻辑，日常状态下锁舌处于弹出位置，可将配套的权重限位块完全锁止在固定工位，避免设备运行过程中因振动、外力触碰导致权重块移位，进而引发设备参数偏移、工位动作错位等故障；当需要启用对应权重的操作权限时，只需向下按压底部的蓝色触发帽，带动内部的弹簧压缩，解锁内部的卡合齿结构，此时即可旋转上部的黄色操作拨块，带动锁舌回缩，完成解锁动作，松开触发帽后弹簧自动复位，卡合齿重新啮合，锁舌位置保持固定，不会因设备振动出现意外移位。

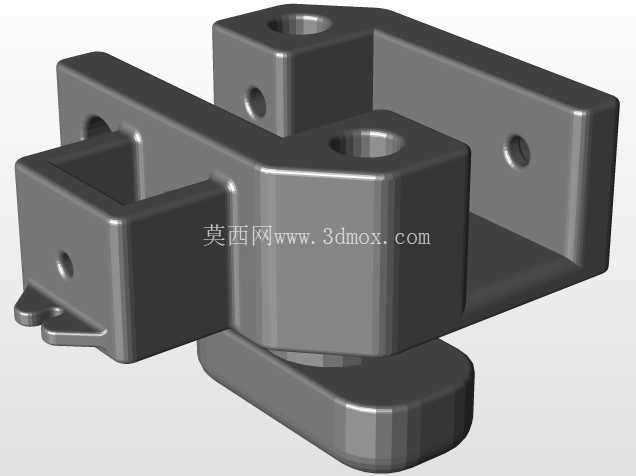

设计过程中优先考虑了安装适配性，整体采用方形安装基座，基座对角位置设置两个沉头安装孔，可直接通过M4规格的内六角螺丝固定在厚度1.5-4mm的设备钣金面板或者铝型材安装面上，安装孔位做了0.2mm的公差补偿设计，即使安装面的预加工孔位存在小幅位置偏差，也能顺利完成装配，不需要二次扩孔加工。整体安装边界控制在42mm×32mm×28mm的空间范围内，不会占用过多设备内部的安装空间，适配多数紧凑型工业设备的内部布局要求。

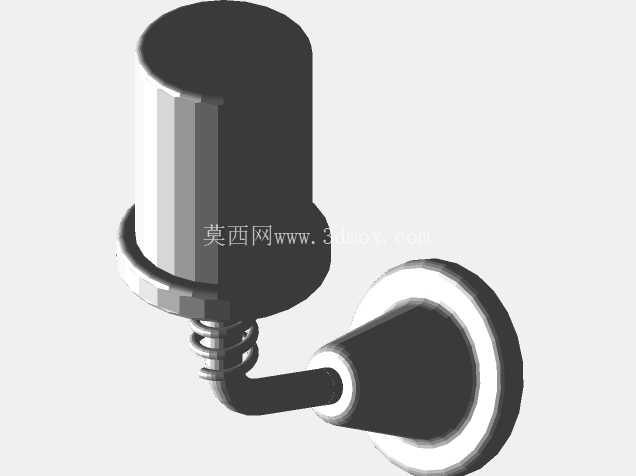

上部的黄色操作拨块采用对称式翼型结构，两侧伸出的拨片长度为8mm，操作人员佩戴劳保手套也能顺利完成旋转操作，不会出现打滑问题；拨块表面做了防滑纹理处理，旋转操作的力矩控制在0.8-1.2N·m区间，既不会因为力矩过小导致误触解锁，也不会因为力矩过大增加操作人员的操作负担。底部的蓝色触发帽采用锥形导向设计，按压行程为4mm，触发压力设置为15N，需要施加明确的按压力才能完成解锁动作，可有效避免设备运行过程中因异物触碰、振动传导导致的意外解锁。

从结构可靠性角度出发，内部的复位弹簧采用304不锈钢材质，弹簧线径0.6mm，有效圈数6圈，经过10万次按压疲劳测试后，弹簧弹力衰减率不超过8%，可满足工业设备3-5年的日常使用需求；锁舌与基座的配合面采用间隙0.05mm的滑动配合，表面做了硬质阳极氧化处理，耐磨性能优异，长期往复滑动也不会出现卡滞、磨损过大的问题。基座主体采用锌合金压铸成型，整体强度满足1500N的侧向冲击载荷要求，即使设备搬运、安装过程中受到外力碰撞，也不会出现基座开裂、结构变形的问题。

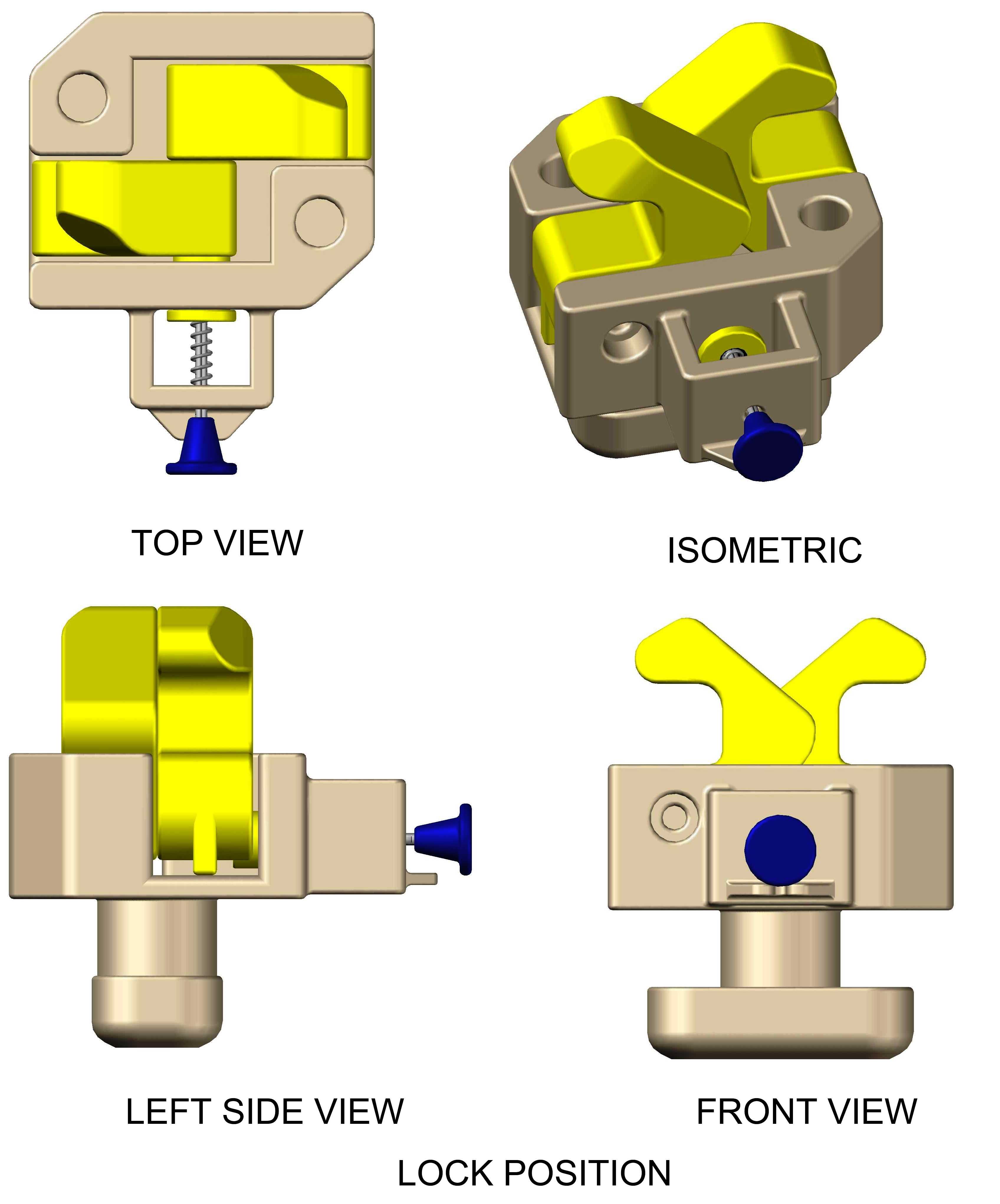

在状态识别设计上，锁舌伸出处于锁止状态时，上部的黄色拨块与基座的横向定位槽对齐，操作人员从设备外部即可快速识别锁具状态，不需要额外加装状态指示传感器；如果需要接入设备的电控系统，也可在基座侧面预留的传感器安装槽内加装微型接近开关，实时采集锁具的锁止/解锁状态，接入设备的安全联锁回路，当锁具处于解锁状态时，设备无法启动运行，进一步提升设备操作的安全性。

实际装配过程中，该组件不需要复杂的专用工装，仅需一把内六角扳手即可完成全部安装流程，单个组件的装配时间不超过2分钟，后期维护更换时也不需要拆解周边的其他设备结构，直接拆下固定螺丝即可完成整体替换，大幅降低设备的后期维护成本。针对不同设备的面板厚度需求，底部的触发帽还可以根据实际安装场景更换不同长度的规格，适配1mm到6mm厚度的安装面板，不需要修改基座的主体结构，通用化程度较高。
