加油站场景立式双充充电终端结构设计

　　这款立式双充充电终端的设计，最初是针对加油站非油业务场景的便民配套需求展开的，在前期现场踏勘阶段，我们发现不少加油站点在出入口区域的闲置立柱旁，有司乘人员临时给便携电子设备补能的零散需求，传统壁挂式充电装置受墙面安装条件限制，无法适配加油站开阔无依托的出入口场地，因此才敲定了这种自立式塔状结构的方案。从安装边界来看，设备采用圆形法兰底座固定，底座直径控制在320mm范围内，仅需要在硬化地面打4个M12膨胀螺栓即可完成固定，不需要额外做混凝土基础浇筑，整体设备高度控制在1450mm，刚好适配成年人站立操作的视线高度与抬手操作区间，不会遮挡加油站出入口的行车视线，也不会和加油站现有塔架标识的视觉引导系统产生冲突。

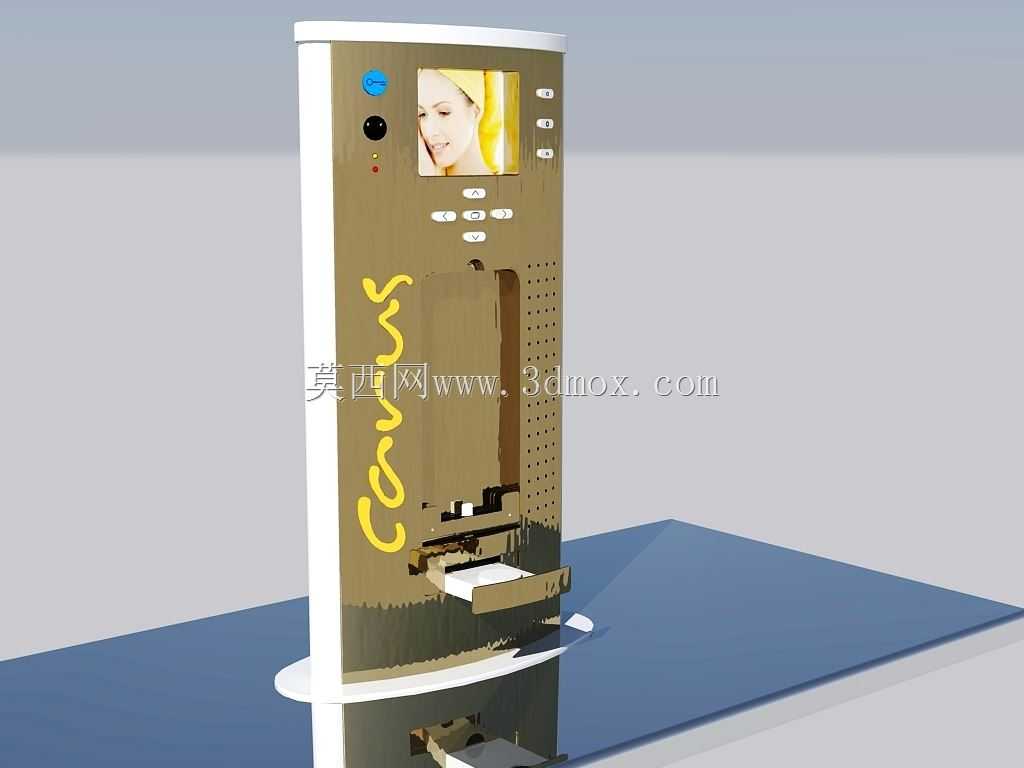

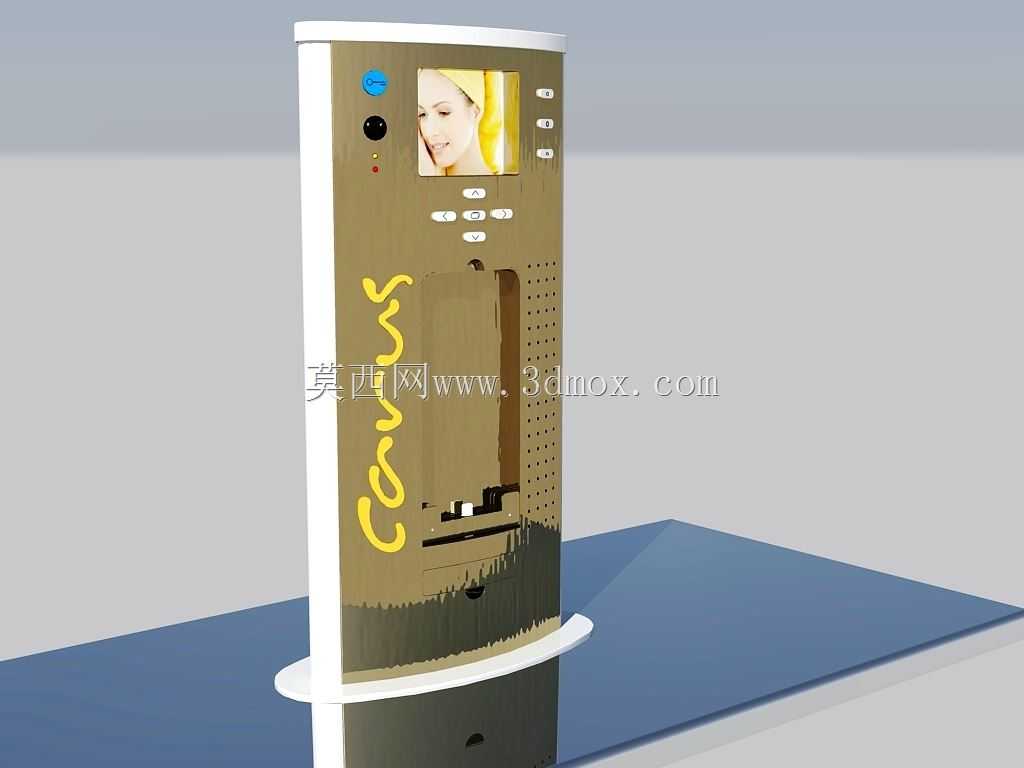

　　设备两侧的轮廓造型参考了加油站现有塔架的弧形收边设计，外壳主体采用1.5mm厚铝片折弯成型，表面做磨砂阳极氧化处理，既能够抵御户外场景下的紫外线老化、雨水锈蚀，也能降低设备整体自重，单台设备整机重量控制在28kg以内，两名现场运维人员即可完成搬运安装，不需要动用吊装设备。外壳表面的装饰线条采用激光切割切口工艺，没有额外的粘接或焊接饰条，避免了户外长期使用后饰条脱落、胶缝老化积灰的问题，切割后的缝隙还可以作为设备内部散热的辅助通风道，配合设备背部的冲孔散热区，能够在夏季户外60℃的地表温度环境下，保证内部充电模块的工作温度稳定在额定区间内，不会出现过热降功率的问题。功能配置上，设备设置了两个独立的充电输出工位，

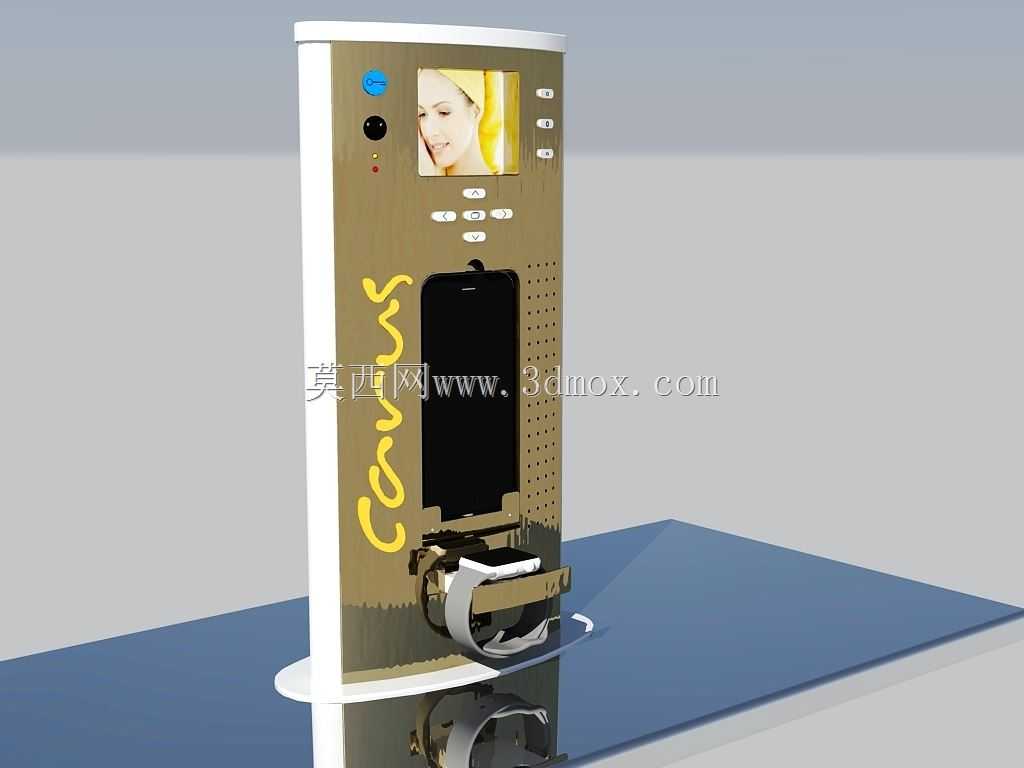

　　下部工位设置了带承托的充电接口支架，能够放置重量在500g以内的便携电子设备，不需要用户手持设备等待充电，上部区域集成了小型信息显示屏、状态指示灯与操作按键，显示屏可以展示充电状态、站点提示信息，状态指示灯采用红蓝双色设计，红色代表故障或待机、蓝色代表正常充电中，按键区域做了凸起盲文标识，方便视力障碍人群操作。设备顶部做了15mm的外伸防水檐，能够在小雨天气下遮挡操作区域，避免雨水直接淋到接口与按键上，防护等级达到IP54，完全满足户外半开放场景的使用要求。在结构细节处理上，设备内部的充电模块与外壳之间设置了20mm的空气隔热层，避免户外暴晒后外壳的热量直接传导到充电模块上，所有内部走线都沿铝型材立柱的内腔排布，外部没有明线，

　　既避免了人为拉扯损坏线缆，也让整体外观更加整洁统一。设备底部设置了可拆卸的检修盖板，运维人员不需要整体拆开设备外壳，仅需要拧下底部的两颗固定螺丝，就可以对内部的充电模块、接线端子进行检修维护，大幅降低了后期运维的工作量。从实际场景适配性来看，这种塔状的造型和加油站现有标识系统的视觉风格统一，不会显得突兀，设备占地面积小，不会占用加油站的行车与加油作业空间，双充电位的配置能够同时满足两名用户的充电需求，适配加油站短时停留、快速补能的使用场景，相比传统的立式充电设备，这款产品的外壳加工工艺更简单，铝片折弯加激光切割的加工方式，不需要开复杂的冲压模具，小批量生产的成本更低，也方便不同站点根据自身的视觉标识需求，调整外壳表面的切割图案与配色，适配不同品牌加油站的视觉体系。在建模过程中，我们特意对铝片折弯的圆角半径、激光切割的切口宽度做了参数化设置，折弯圆角设置为R3，既能够避免折弯处出现铝片开裂的问题，也能保证外壳拼接处的缝隙均匀，激光切割的切口宽度设置为2mm，既能够保证通风散热的效果，也不会因为缝隙过大导致蚊虫、灰尘大量进入设备内部，同时所有的安装孔位都做了沉头处理，固定螺丝安装后和外壳表面齐平，没有凸起的棱角，避免过往人员磕碰受伤。
