带太阳能供电的小型集装箱住宅SolidWorks设计

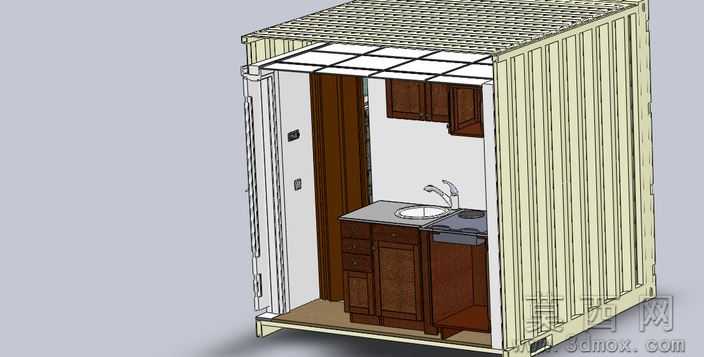

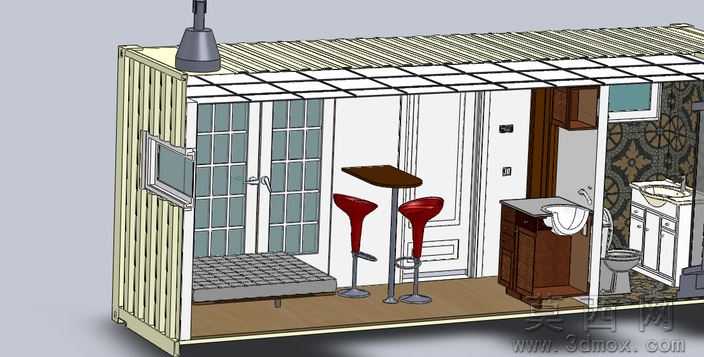

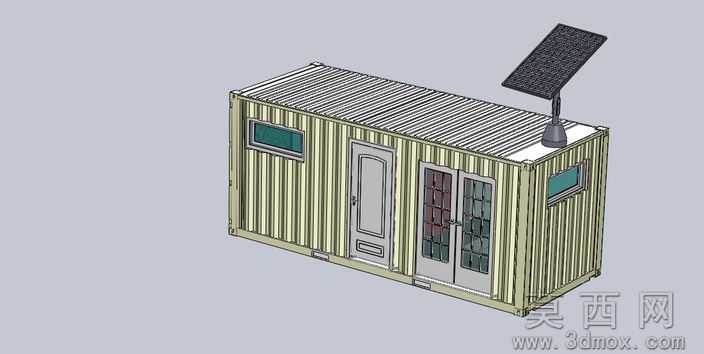

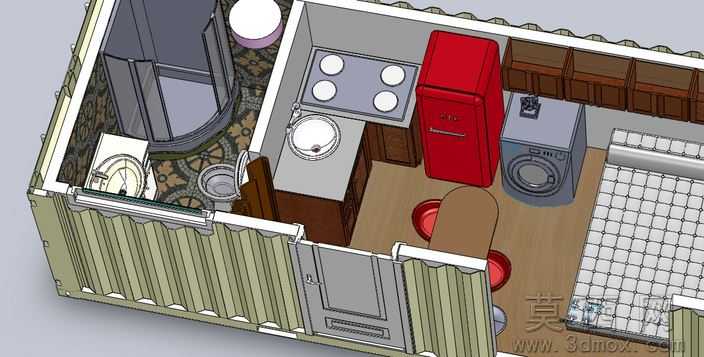

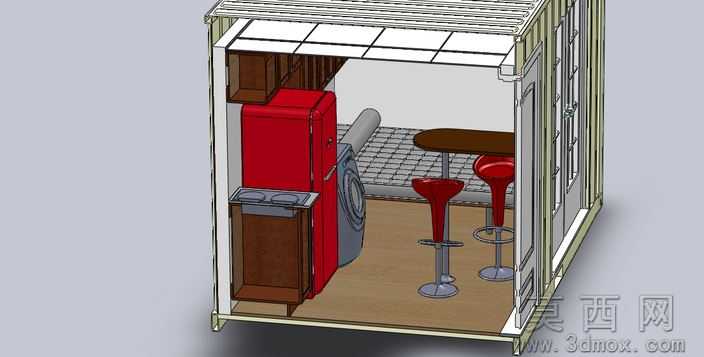

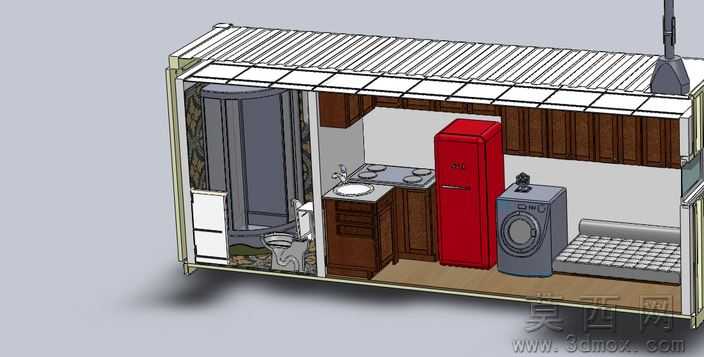

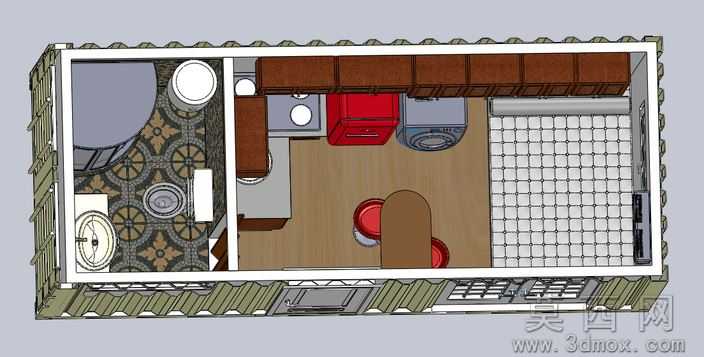

本模型采用SolidWorks2010版本完成全参数化建模，建模流程遵循从整体框架到局部细节的递进逻辑：首先依据标准海运集装箱的外部尺寸基准，搭建波纹板侧壁、压型顶板、底部承重框架的基础基体特征，通过钣金模块绘制侧壁的波纹凹凸结构，还原集装箱原生的瓦楞肌理，再依次完成门窗开孔、构件装配的步骤，全程采用关联设计确保各部件尺寸匹配无干涉。参数设计层面，模型严格参考小型住人集装箱的通用尺寸规范，设定整体长宽高比例适配两人居住的空间需求，对入户单开门、双开玻璃门、侧墙小窗的开孔位置、尺寸都做了符合人体工程学的校准，屋顶太阳能支架的倾角参数按照通用光伏安装的最佳受光角度设置，保证结构合理性。渲染材质方面，箱体侧壁采用浅橄榄绿的哑光金属漆材质模拟集装箱专用防锈涂层，波纹板表面添加细微的金属磨砂质感提升真实度，门窗框采用白色PVC材质，玻璃门添加半透明带轻微反射的玻璃材质，屋顶太阳能板采用深蓝色多晶硅面板搭配黑色金属边框材质，底座添加浅灰色防滑金属材质，整体渲染效果贴近真实改装集装箱住宅的外观质感。结构原理上，模型保留了集装箱原有的承重框架结构，侧壁波纹板兼具围护与结构加强作用，门窗采用嵌入式安装结构保证围护密封性，屋顶太阳能板通过可调节角度的金属支架与顶板固定，可将太阳能转化为电能供给住宅内部用电需求，整体为模块化装配式结构，可实现快速吊装转运与落地使用。软件兼容方面，模型原生为SolidWorks2010格式，包含完整的零件特征树与装配约束关系，可被SolidWorks2010及以上所有版本直接打开编辑，也可导出为STEP、IGS等通用三维格式，兼容UG、Pro/E、Catia等主流三维设计软件，方便不同软件用户进行二次修改。研发教学应用层面，该模型可作为模块化装配式建筑、集装箱改装设计的教学案例，帮助学习者掌握钣金结构建模、装配体约束、民用设施改装设计的相关技巧，也可作为临时住宅、户外营地用房、应急安置住房的方案设计参考，为相关创意建筑设计、小型模块化建筑研发提供直观的三维模型参考，也可用于SolidWorks钣金建模、装配设计的实操练习素材。
