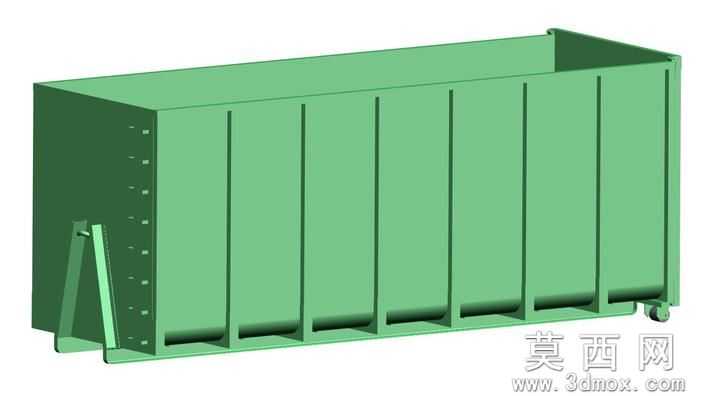

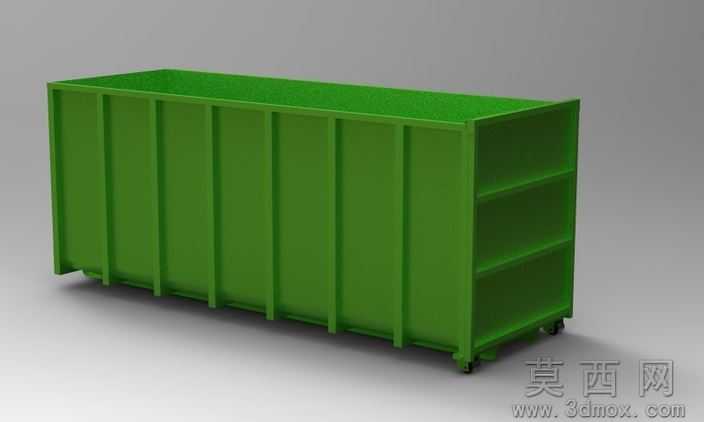

43.5立方滚落下开顶集装箱三维设计

本模型为43.5立方米容积的滚落下开顶式集装箱，建模阶段首先依据实物测绘尺寸搭建基准坐标系，先绘制底部承载框架的二维草图，通过拉伸、阵列命令生成底部纵梁与支撑脚结构，再依次绘制侧壁板的加强筋轮廓，采用薄壁特征生成六块竖向波纹侧壁，每道加强筋的间距、板材厚度均严格匹配实际产品参数，顶部开口边缘做卷边强化处理，尾部可锁定后盖单独建模，通过装配约束与箱体主体完成配合，前端设置的滚落支撑斜撑单独绘制后装配到位，整体建模过程全程保留参数化特征，方便后续修改调整尺寸。参数设计层面，模型严格遵循标注的7000×2300×2700毫米外形尺寸，容积核算精准达到43.5立方米，底部支撑脚的高度、间距匹配标准滚装运输的装卸要求，后盖锁止结构的尺寸满足重载废物运输的锁紧强度需求，顶部开口尺寸最大化设计，适配大体积卷状废物的吊装装填需求，所有板材厚度、加强筋规格均参考工业集装箱设计规范设置，无参数失真问题。渲染材质方面，箱体主体采用工业常用的深绿色哑光防锈漆材质，调整材质粗糙度、金属度参数模拟真实钢材喷涂后的质感，边缘焊缝位置做细微的材质色差处理，底部支撑脚添加轻微的磨损质感，整体渲染效果还原工业场景中实际使用的集装箱外观，无过度美化失真问题。结构原理上，该集装箱采用开顶设计可从顶部装填大尺寸货物，尾部后盖配备锁止机构，装填完成后可锁定后盖防止运输过程中货物洒落，前端设置的斜向支撑结构配合底部滚轮，可实现滚落下卸的操作，无需额外吊装设备即可完成卸货作业，专门针对大体积卷状废物的转运场景设计，相比标准集装箱装填效率更高，卸货操作更便捷。软件兼容层面，模型提供STEP、IGES两种通用三维格式，可兼容SolidWorks、UG、Pro/E、Catia等绝大多数主流三维设计软件，导入后可直接查看完整装配结构，也可根据需求进行参数修改、工程图导出，不存在特征丢失、破面等兼容性问题。研发教学应用层面，该模型可作为物流装备设计课程的教学案例，帮助学习者理解特种集装箱的结构设计逻辑，也可作为废物转运装备研发的参考模型，辅助设计人员快速完成同类型产品的方案迭代，还可用于物流场景的三维可视化搭建，为智慧物流仿真提供精准的设备模型支撑。
