小型无人机软硬复合气动控制尾翼结构

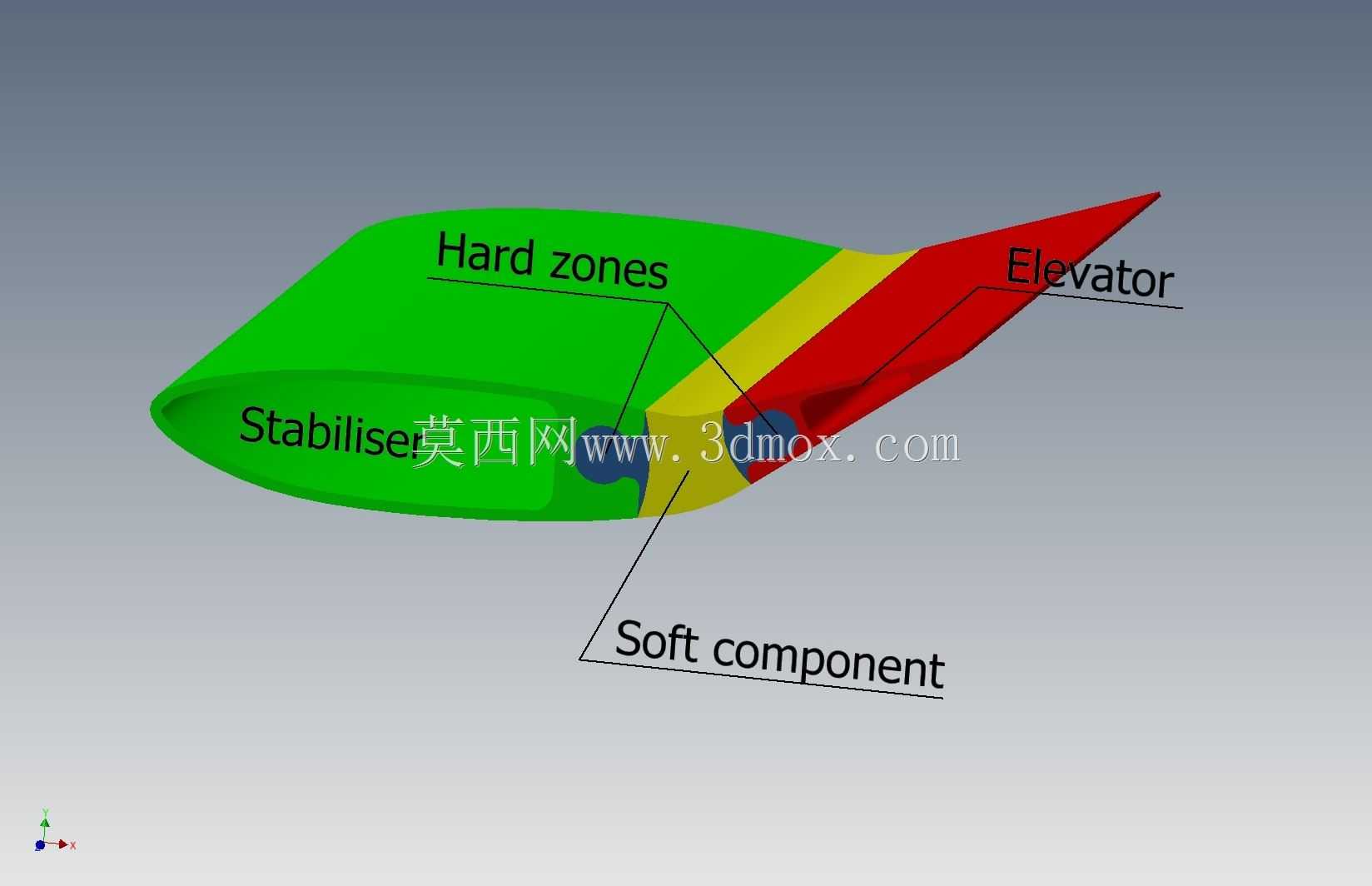

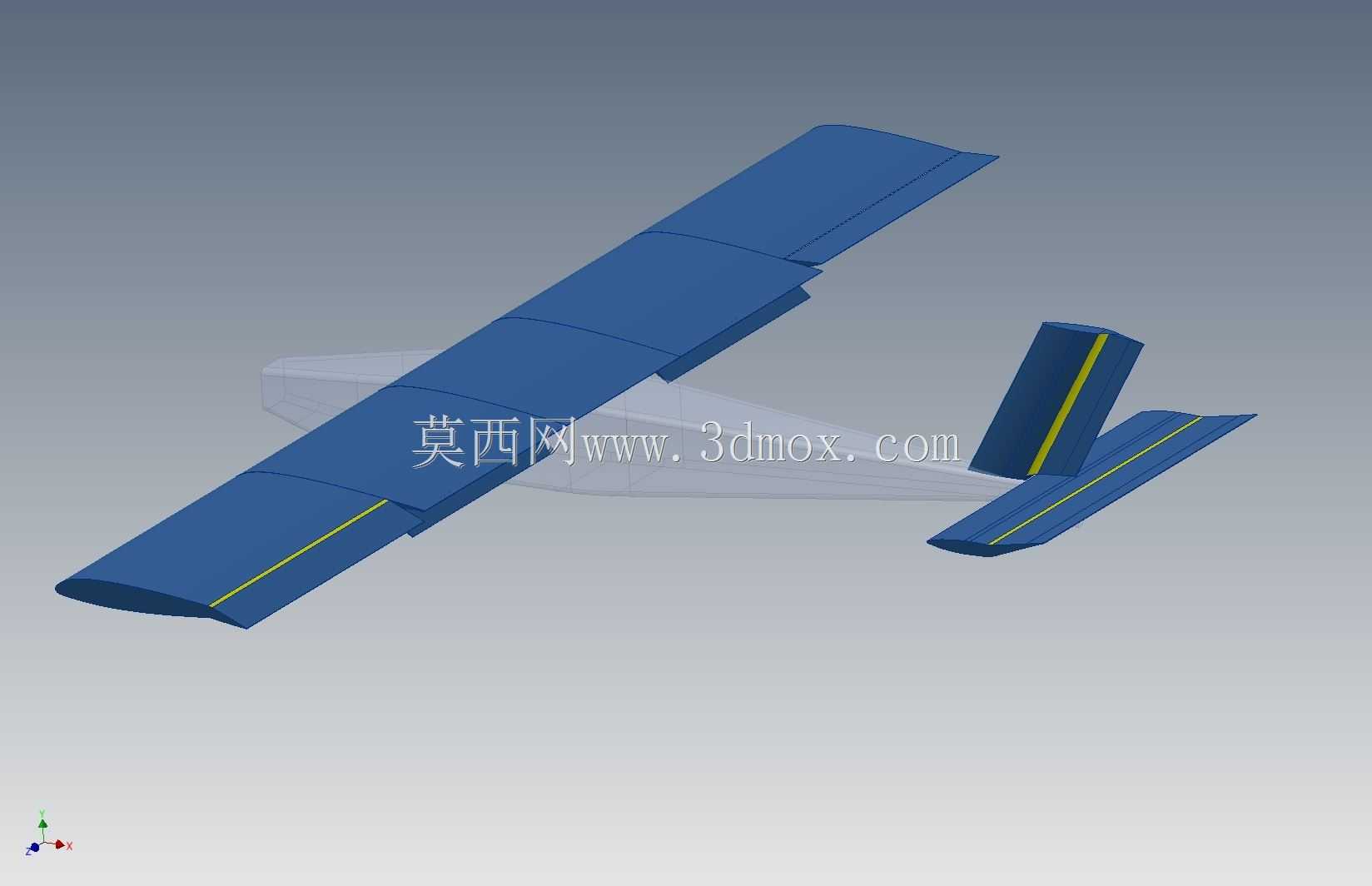

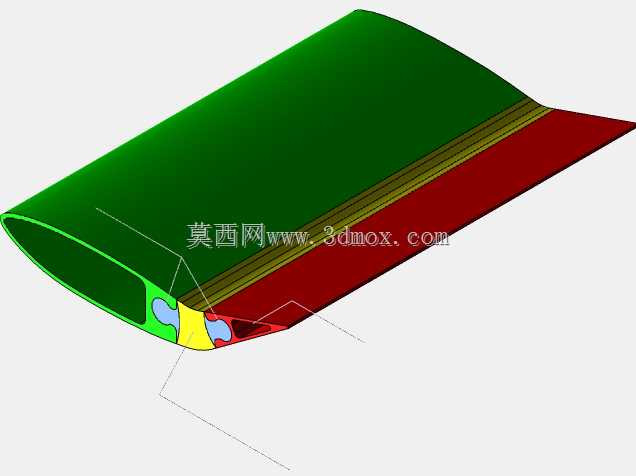

该结构面向小型低空无人机的气动控制场景设计，核心用于替代传统无人机尾翼的多部件铰接传动方案，解决小型无人机尾翼装配间隙大、高速飞行时舵面颤振、微型舵机安装空间不足的行业痛点，适配消费级航拍无人机、小型巡检无人机、教学演示无人机的尾段气动布局需求，可直接安装于无人机尾撑杆末端，为整机提供飞行姿态调整所需的气动控制力。结构整体采用一体化分区设计思路，基于不同硬度的3D打印材料实现功能分区，无需额外加装金属铰接销轴、舵面连接摇臂等零散配件，从根源上消除铰接间隙带来的控制迟滞问题。其中绿色标注的硬质区域为稳定翼主体，采用高刚性硬质打印材料成型，作为整个尾翼的承载基础，负责维持飞行过程中的尾翼外形精度，提供飞行所需的纵向稳定力矩，该区域预留与无人机尾杆对接的安装接口，安装边界可适配直径8mm至16mm的常规碳纤维尾撑杆，无需额外定制转接件即可完成装配。红色标注的硬质区域为升降舵面，同样采用高刚性材料成型，负责在飞行过程中偏转改变尾翼上下表面的气压差，从而控制无人机的俯仰姿态，舵面后缘做流线型收窄处理，可降低舵面偏转时的气流分离现象，提升小舵量操控的精准度。黄绿衔接的区域为软质连接段，采用耐疲劳柔性打印材料一体成型，作为硬质稳定翼与硬质升降舵之间的无缝铰接结构，替代传统的金属合页铰接，该软质区域可承受上万次反复弯折而不出现材料疲劳断裂，弯折过程中表面始终保持连续顺滑的曲面形态，不会产生传统铰接结构的缝隙扰流问题，大幅降低尾翼飞行过程中的风阻与气动噪音。该结构在设计阶段充分考虑了小型无人机的重量控制要求，整体成型后重量可控制在15g以内，不会给无人机带来额外的负载负担，同时软质铰接段自带形变阻尼特性，可过滤飞行过程中的气流高频振动，避免舵面出现自激颤振，提升飞行稳定性。对于载人飞行器的相关尾翼设计，该结构仅可作为弯曲角度参数的演示参考，实际应用需结合载人飞行器的载荷标准、气动载荷参数做针对性的强度校核与结构优化，不可直接套用该结构参数。
