剪叉式轻型摩托自行车维修升降举升架

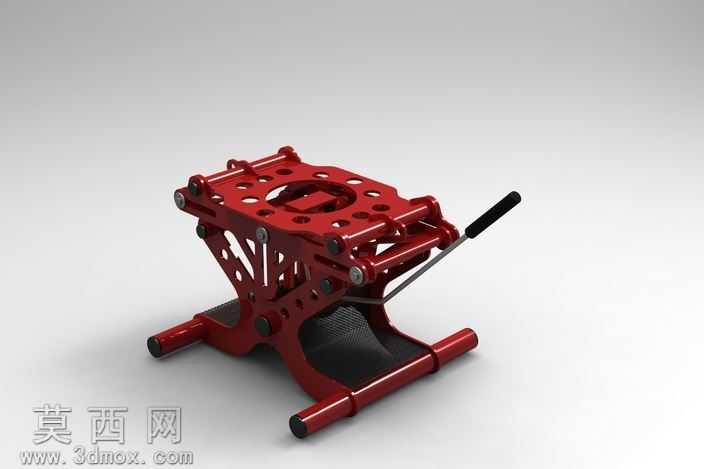

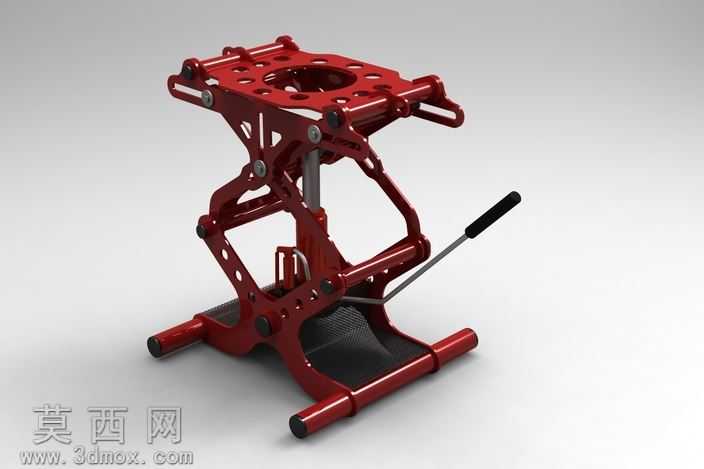

本作品为轻型车辆维修用剪叉式举升架三维模型，建模阶段采用参数化特征建模思路完成全零件构建，首先依据举升载荷与升降行程需求确定剪叉臂的孔位间距、板材厚度参数，对底座支撑脚、顶部承载平台、操作压杆、液压驱动芯轴等独立零件分别绘制草图，通过拉伸、切除、阵列、倒角等基础特征完成实体建模，对铰接位置的销轴、衬套、锁紧卡扣等细节零件做了等比例还原，保证所有铰接副的装配间隙符合实际机械装配公差要求，避免出现运动干涉问题。装配阶段按照实际组装逻辑完成配合约束，剪叉臂交叉位置采用同轴心配合实现铰接转动，液压杆两端分别与下支架、上剪叉臂做铰接约束，操作压杆与液压泵驱动端做行程限位配合，可完整模拟压杆按压驱动剪叉张开、平台平稳抬升的动作过程，同时还原了安全锁止机构的卡位结构，可展示举升到位后锁止防坠的功能逻辑。材质与渲染阶段，主体承载结构件采用哑光红色金属漆材质，调整金属度与粗糙度参数还原烤漆金属的厚重质感，操作压杆手柄做黑色防滑橡胶材质，表面添加细微颗粒纹理提升真实感，底部防滑脚垫、平台防滑垫采用黑色磨砂橡胶材质，液压芯轴做亮面镀铬金属材质，销轴、紧固螺丝等标准件做镀锌亮银金属质感，场景搭建采用浅灰色渐变背景，布置三点柔光光源消除结构死角阴影，添加柔和环境反射提升金属材质的表现力，最终渲染图清晰展现了举升架的整体结构与细节特征。设计层面充分考虑轻型维修场景的使用需求，顶部承载平台开设多组镂空安装孔与固定挂点，可适配不同规格的自行车、轻型摩托底部固定需求，底座采用外伸式横置支撑脚，增大支撑跨度提升举升时的稳定性，整体结构紧凑折叠后占用空间小，剪叉式升降结构配合液压驱动可实现平稳的高度调节，无需额外外接动力即可手动操作完成车辆举升，满足维修作业时将车辆抬升至合适操作高度的使用需求，所有受力部位均做了加强筋与圆角过渡处理，避免应力集中问题，结构强度可满足轻型车辆举升的载荷要求。
