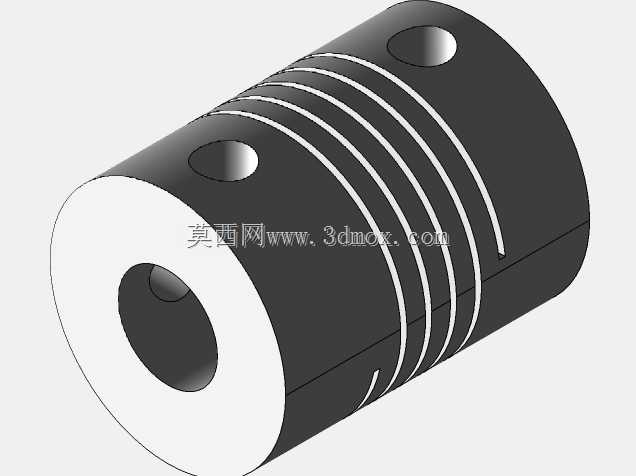

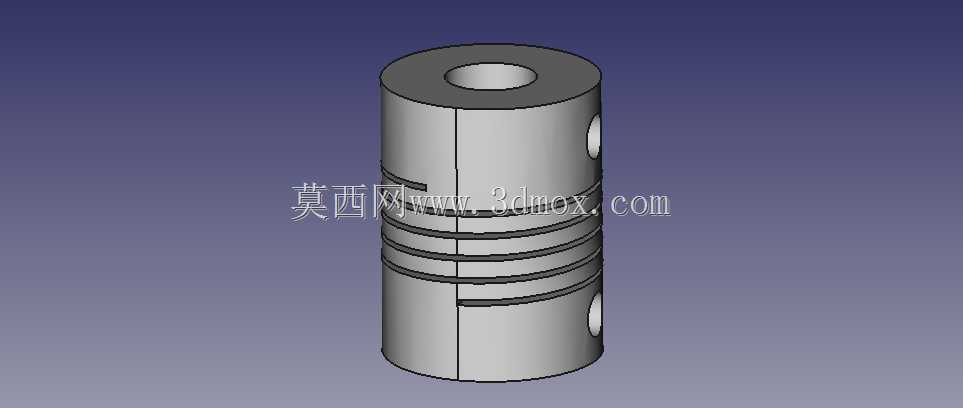

该构件是应用于桌面级FDM3D打印机传动系统的弹性联轴器,主要承担步进电机输出轴与传动丝杆之间的动力衔接作用,是传动链路中补偿安装偏差、缓冲传动振动的核心零件。在桌面级3D打印机的实际运行场景中,步进电机输出轴与T型丝杆或滚珠丝杆往往难以做到绝对的同轴安装,加工公差、装配误差、机架受力形变都会带来两轴之间的径向偏差、角向偏差与轴向窜动,如果采用刚性连接结构,这些偏差会直接转化为传动阻力,轻则导致传动卡顿、打印层纹错乱,重则造成电机堵转、丝杆磨损甚至电机轴断裂,而这款弹性联轴器正是为解决这类传动偏差问题设计。从功能特性来看,该联轴器采用一体开槽的弹性结构设计,筒身开设多道交错分布的环形切槽,通过切槽位置的材料微形变来吸收两轴之间的各类安装偏差,既可以传递稳定的旋转扭矩,又能过滤电机运转带来的高频振动,避免振动传导至丝杆造成打印平台或挤出头的震颤,有效提升打印成型的表面质量。两端的内孔分别适配5mm直径的常规42型步进电机输出轴,以及8mm直径的常见传动丝杆,孔侧预留紧定螺钉安装位,安装时通过紧定螺钉分别锁紧两端轴体,即可完成可靠的动力连接,无需额外的复杂安装结构。从设计思路上,这款联轴器采用整体式圆柱结构,没有分体拼接的装配间隙,相比传统的梅花联轴器、膜片联轴器,零件数量更少,安装难度更低,自身的转动惯量更小,更适配3D打印机这类小扭矩、高传动精度要求的场景,切槽的宽度、深度与分布经过匹配调校,在保证足够弹性补偿量的同时,保留了足够的扭转刚性,避免传动过程中出现回差,保证Z轴升降的位置精度,减少打印过程中的层纹偏移、Z轴错层等常见问题。在外形尺寸与安装边界上,该联轴器整体为等径圆柱结构,外径尺寸紧凑,安装时仅需保证两端轴体插入深度符合设计要求,预留出紧定螺钉的操作空间即可,不会与周边的机架型材、丝杆螺母座、电机安装座产生结构干涉,适配绝大多数采用5mm电机轴搭配8mm丝杆的桌面级3D打印机Z轴传动结构,也可应用于其他对传动精度、振动缓冲有要求的小扭矩轻载传动场景。
