并联臂陶瓷3D打印设备结构设计

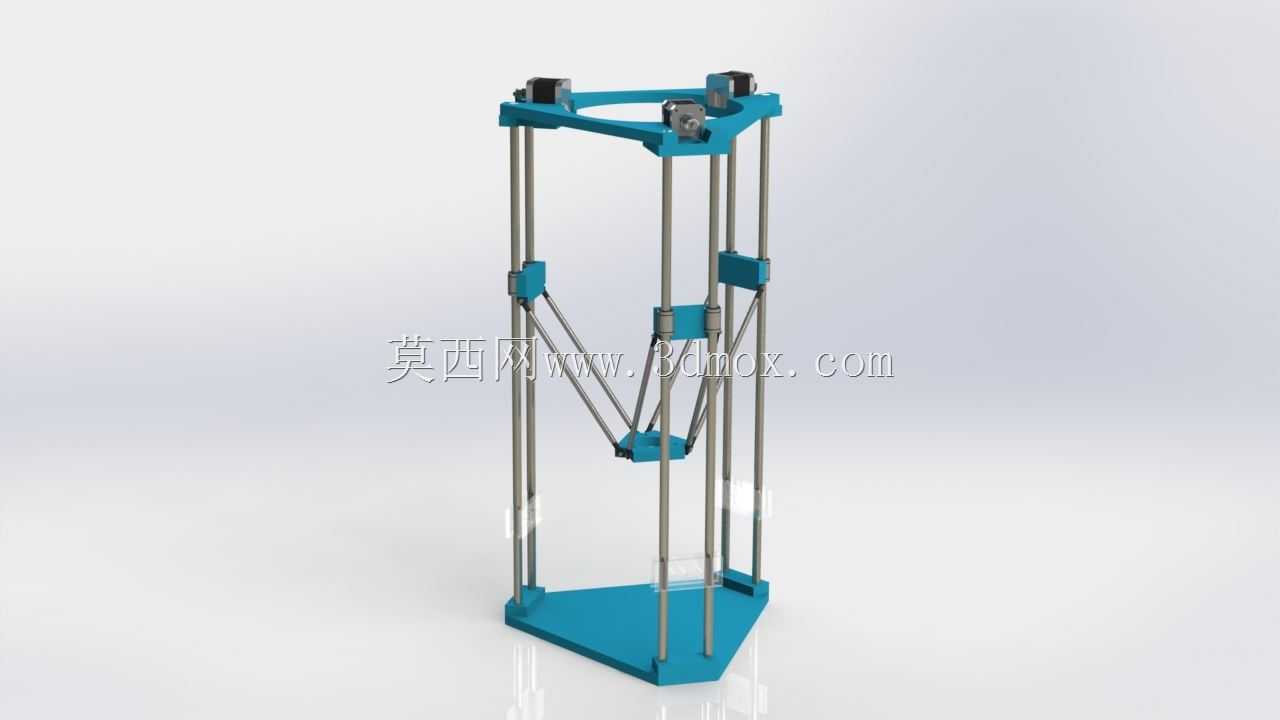

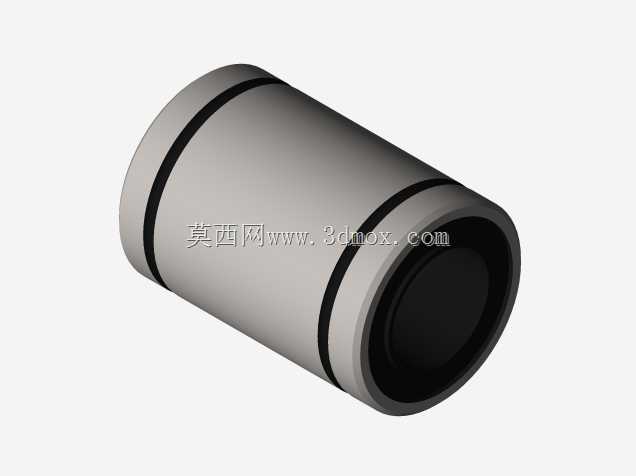

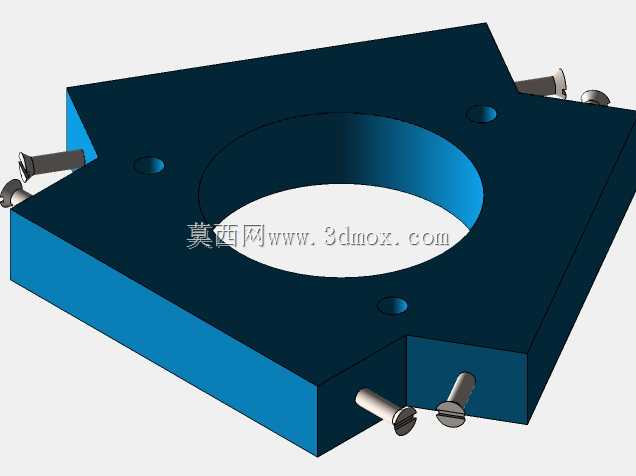

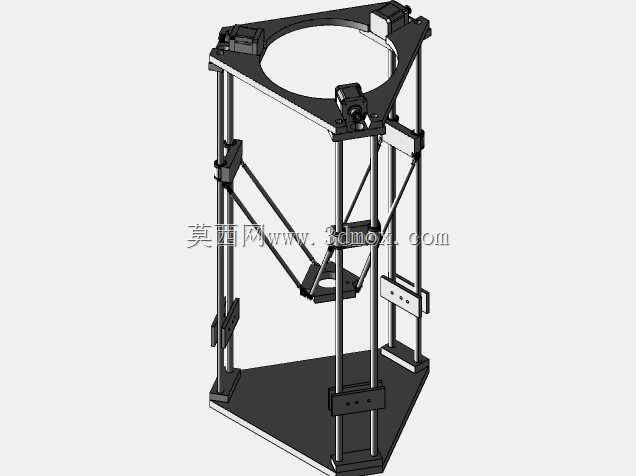

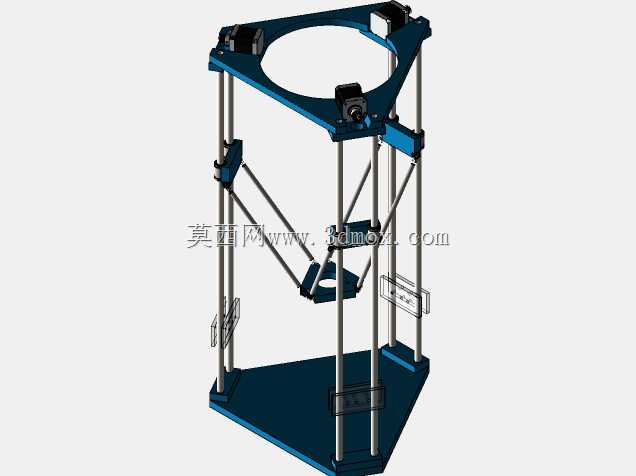

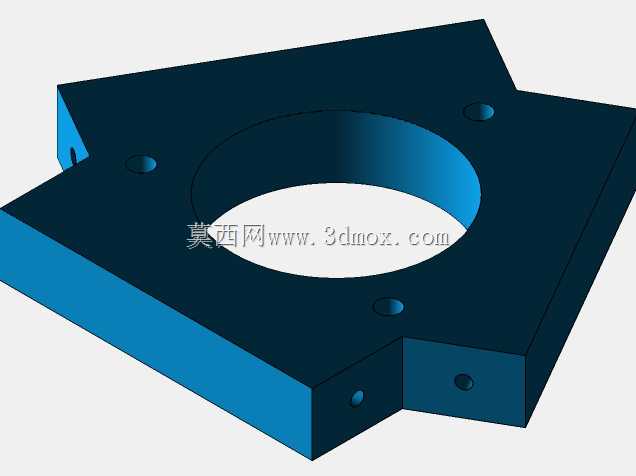

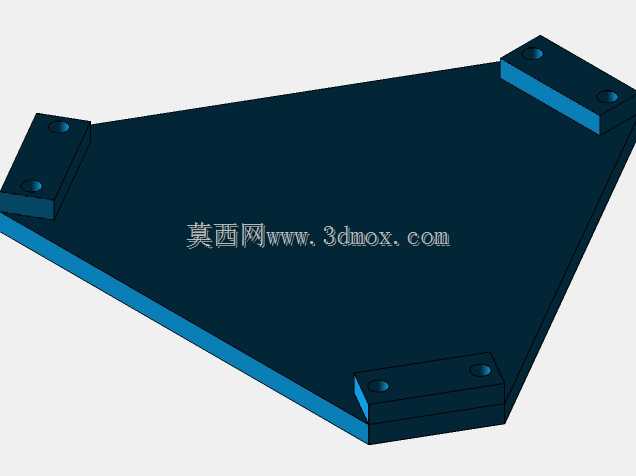

这款并联臂式陶瓷3D打印设备，主要面向陶瓷文创、特种陶瓷构件快速成型场景，可适配陶瓷膏体、高粘度浆料等特殊打印耗材，解决传统陶瓷成型开模周期长、小批量定制成本高的痛点，能够完成异形陶瓷摆件、工业陶瓷结构件的逐层堆叠成型作业。设备采用经典Delta并联运动架构，依靠三组对称分布的竖直导轨与平行四边形连杆结构实现末端打印头的空间运动，相比传统笛卡尔坐标结构，运动部件惯量更低，打印过程中高速运动的稳定性更强，能够适配陶瓷浆料打印所需的匀速平稳出料要求，避免因运动抖动导致的坯体形变、层纹错位问题。整体框架采用三角对称布局，底部为三角形安装基座，顶部为对应尺寸的三角固定端板，三组竖直光杆导轨沿三角顶点垂直布置，每根导轨上配置独立的滑动滑块，滑块通过碳纤维连杆与末端打印头安装座铰接，依靠三组滑块的同步上下位移，配合连杆的角度变化，实现打印头在XYZ三个轴向的精准定位，运动空间为正圆柱形区域，可覆盖常规中小型陶瓷构件的打印尺寸需求。设计过程中充分考虑陶瓷打印的安装边界，基座预留了耗材输送管路、加热组件的走线空间，顶部端板预留了驱动电机的安装定位孔，所有铰接点均采用标准铰接副设计，可适配常规鱼眼轴承、万向球头的安装尺寸，方便后期根据实际耗材特性调整运动间隙与阻尼参数。末端打印头安装座预留了通用挤出机构安装位，可适配螺杆式陶瓷挤出头、气压式浆料挤出头的安装需求，框架的竖直导轨间距经过反复校核，既保证运动过程中连杆不会发生结构干涉，又尽可能压缩设备整体占地面积，适合桌面级陶瓷打印工作室、小型陶瓷研发实验室的空间摆放要求。结构设计上充分考虑高粘度耗材打印的受力特性，所有受力杆件均采用轻量化高刚性材质，避免高速运动过程中出现结构振颤，保证每层浆料堆叠的位置精度，成型后的陶瓷坯体无需额外修形即可进入后续烧结工序，有效缩短陶瓷产品从设计到成品的制作周期。
