3D打印精度验证圆形测试构件

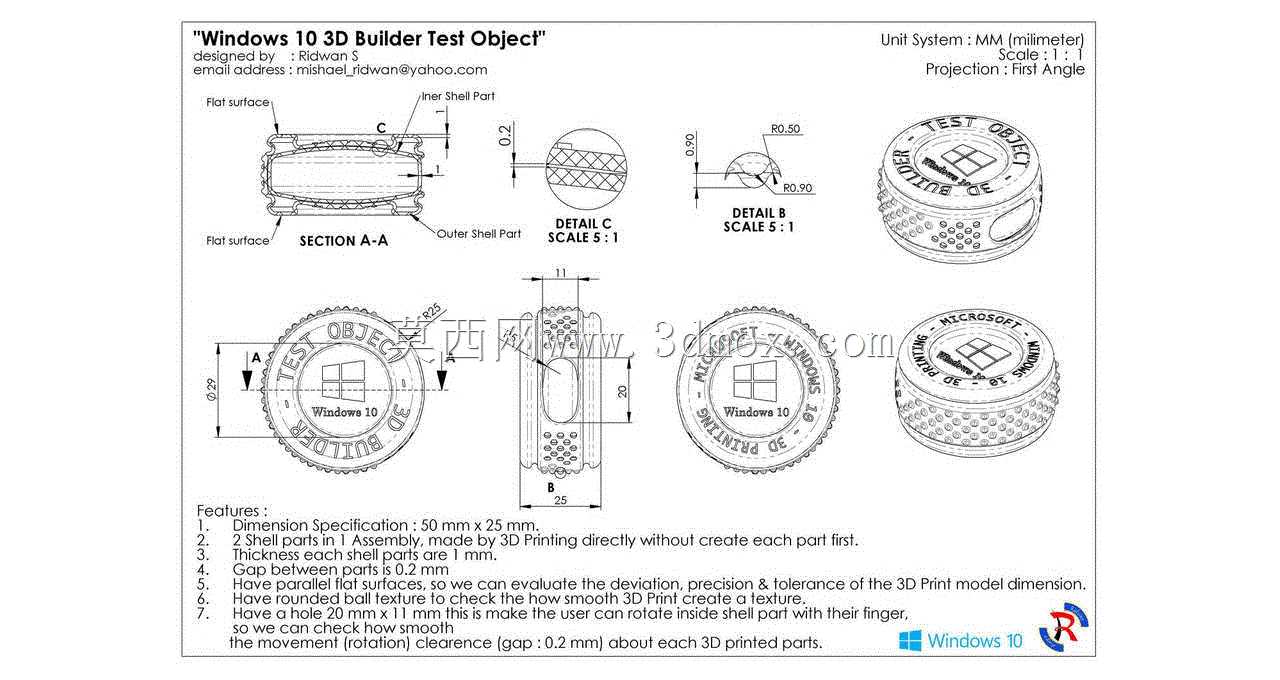

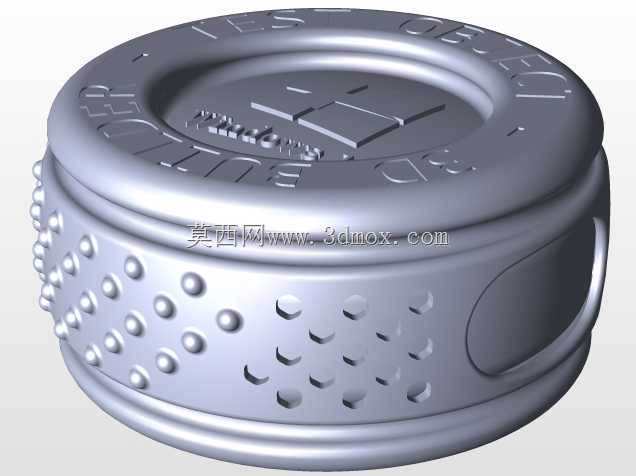

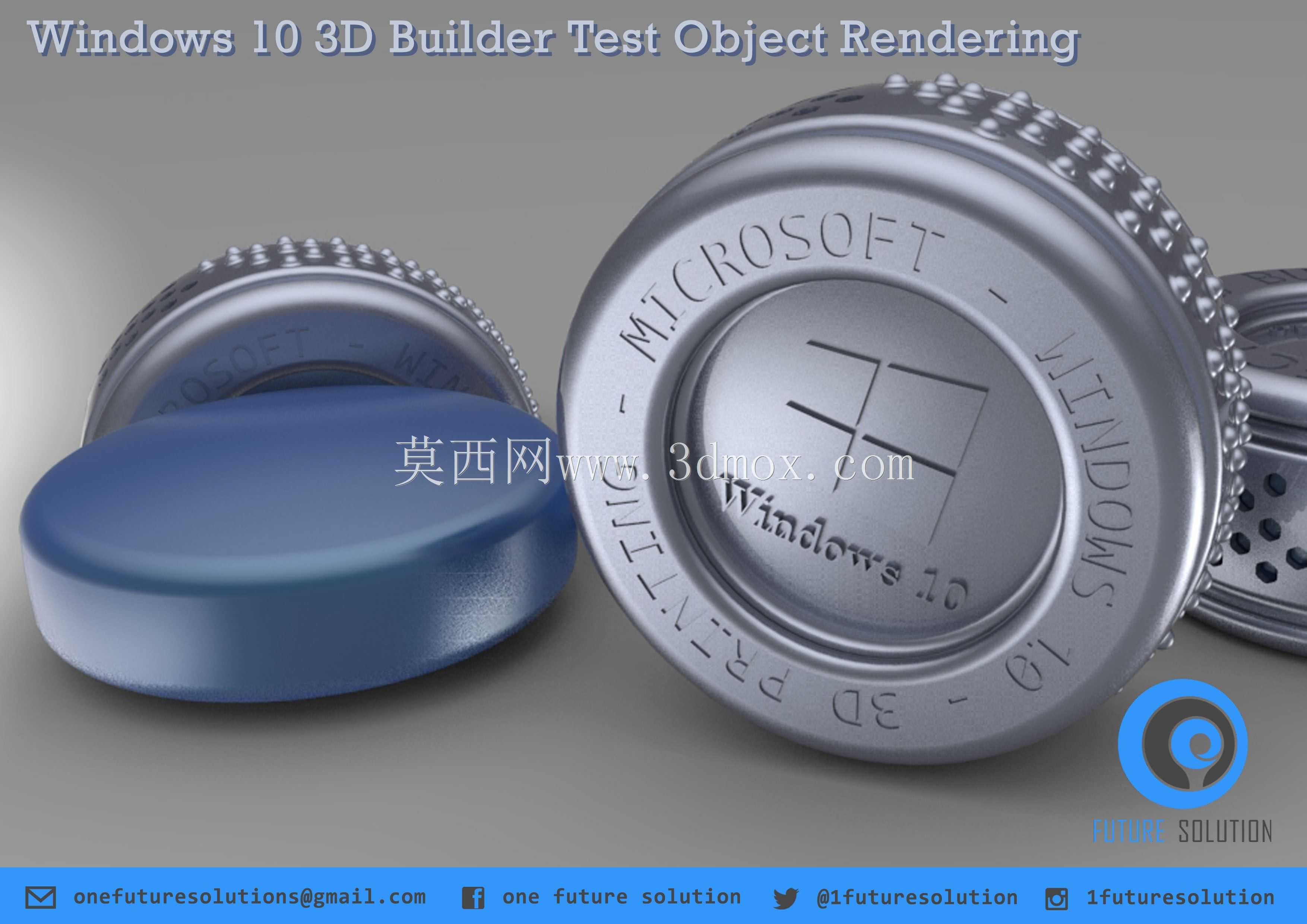

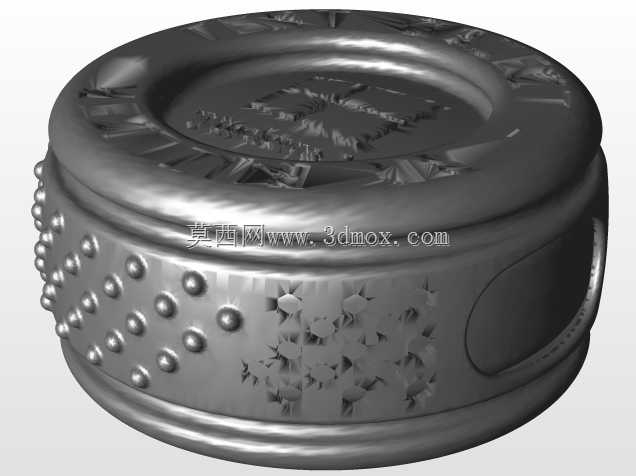

该测试构件主要面向桌面级FDM与光固化3D打印设备的成型精度校验场景，是打印设备交付调试、日常性能核验、新材料适配测试环节的核心参照工件，能够帮助操作人员快速判断设备的尺寸公差控制能力、曲面成型质量、活动结构配合间隙是否符合生产要求，无需额外设计专用测试件即可完成多维度打印性能验证。构件整体采用圆形对称布局，主体分为上下两个可相对转动的壳体部分，整体外轮廓尺寸控制在50mm直径、25mm高度范围内，所有安装与配合边界均围绕手持操作、无额外工装夹持的使用需求设计，无需额外固定结构即可直接完成转动测试。设计阶段围绕3D打印的工艺特性做了针对性优化，上下壳体的配合间隙预留0.2mm，既保证打印完成后无需额外打磨即可实现顺畅转动，也能直观反映设备在Z轴方向的层厚控制精度与XY平面的轮廓偏移量；壳体表面设置了多组不同曲率的曲面纹理、0.2mm深度的细节刻痕、1mm厚度的薄壁结构，可同时验证设备对微小细节的还原能力、薄壁打印的结构强度、曲面成型的光滑度，避免单一测试特征无法覆盖全维度性能校验的问题。构件侧面与端面设置了多组不同缩放比例的标识特征，包含不同线宽的刻度、平面浮雕图案、网格纹理区域，可分别验证设备的小尺寸文字打印清晰度、平面浮雕的成型精度、网格结构的桥接打印质量，帮助操作人员判断设备的挤出量参数、冷却参数、支撑参数是否处于合理区间。构件内部预留了20mm×11mm的手指操作空间，测试人员可直接用手指拨动内部结构完成转动顺畅度测试，无需借助额外工具即可快速判断活动结构的配合间隙是否符合设计要求，同时也能验证打印件的转动耐磨性能，判断材料的摩擦系数是否满足活动结构使用需求。整体结构无需额外支撑即可完成打印，所有特征均面向打印工艺做了自支撑设计，降低测试过程的材料损耗与后处理工作量，适合不同类型3D打印设备做快速性能核验使用。
