镂空防护型四旋翼无人机机架结构

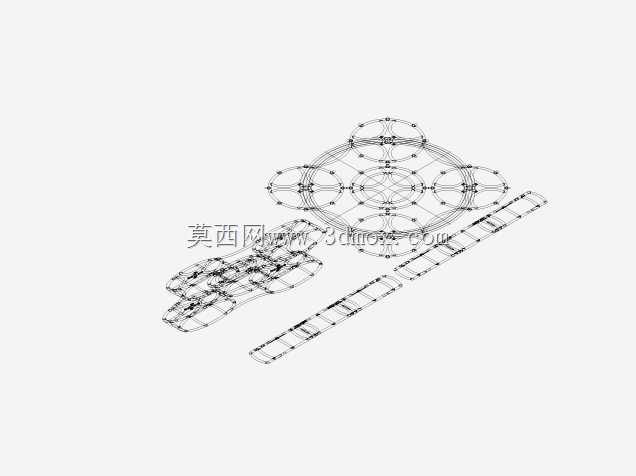

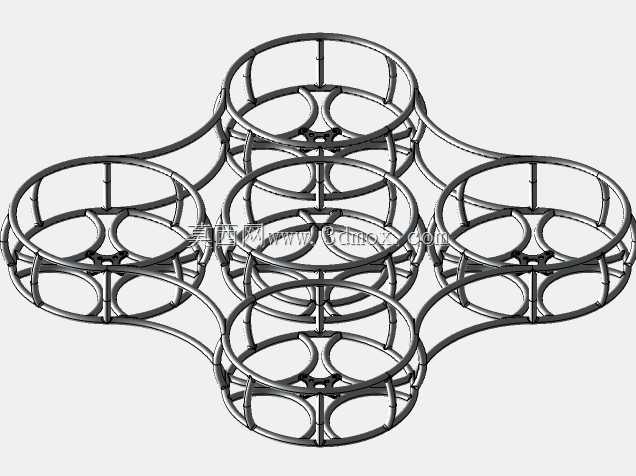

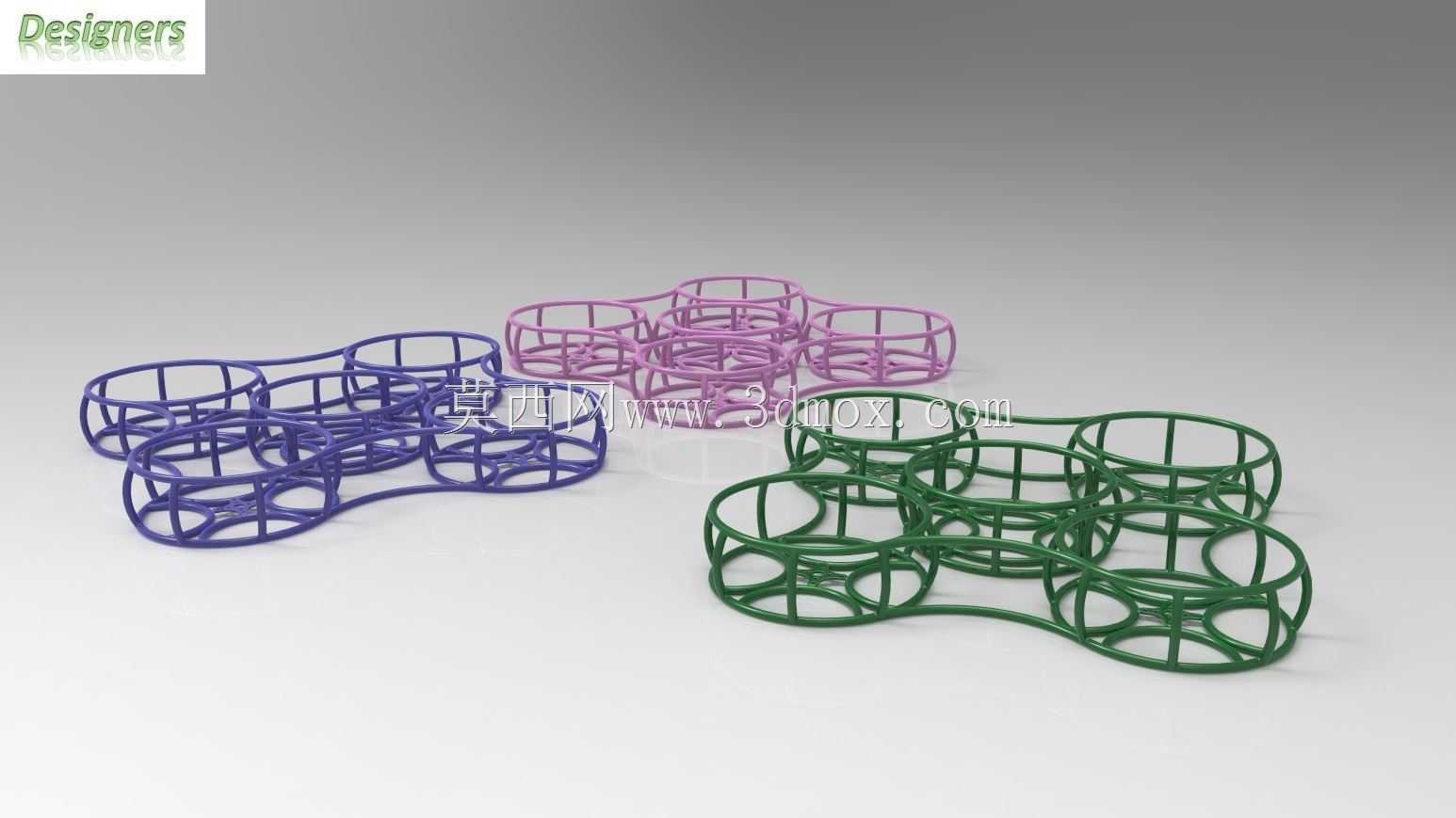

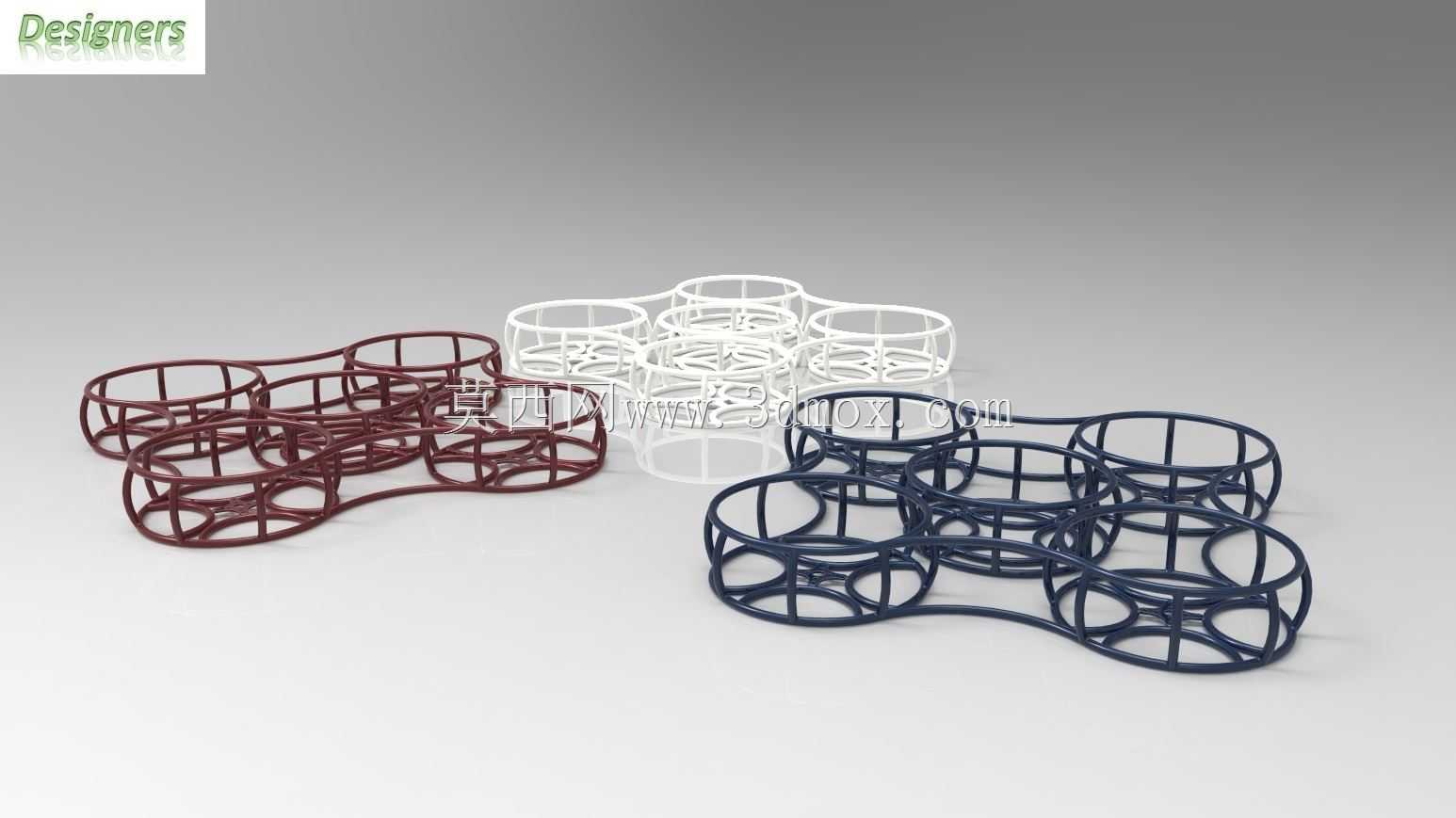

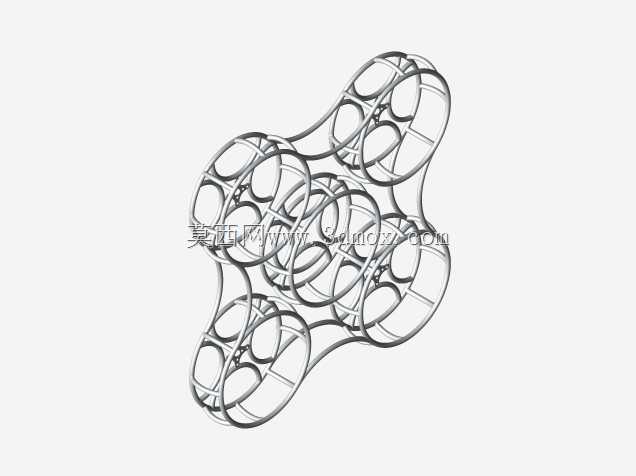

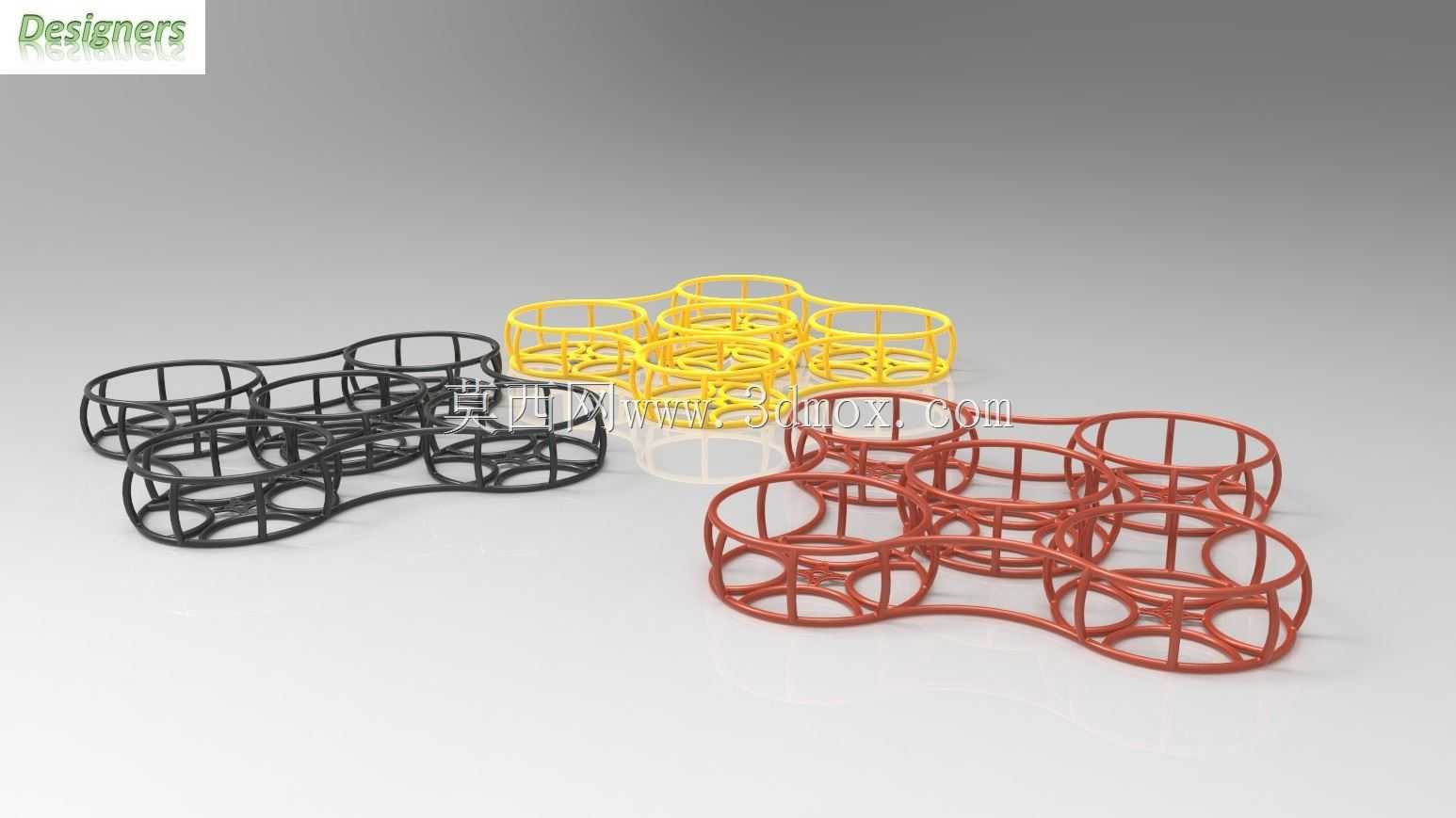

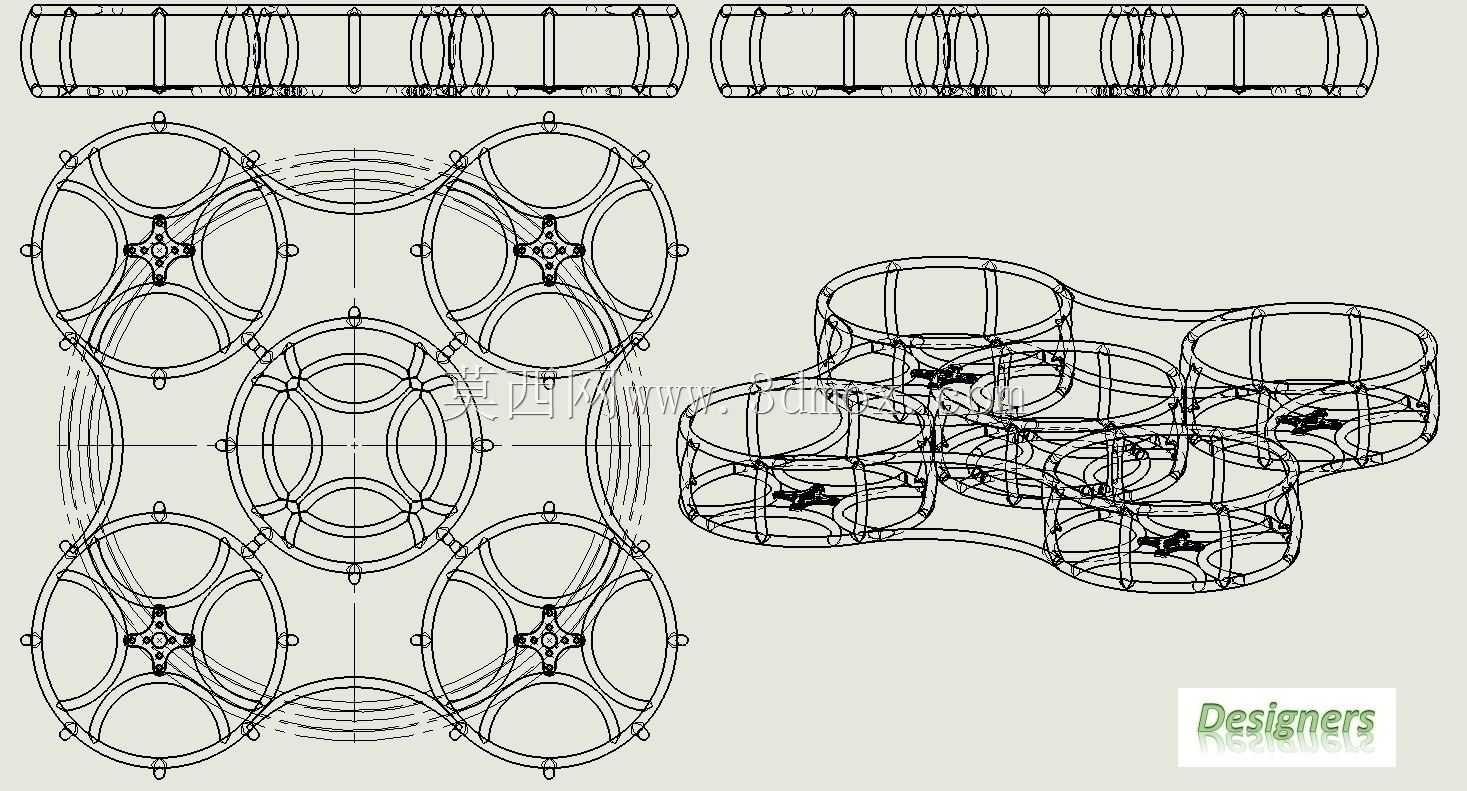

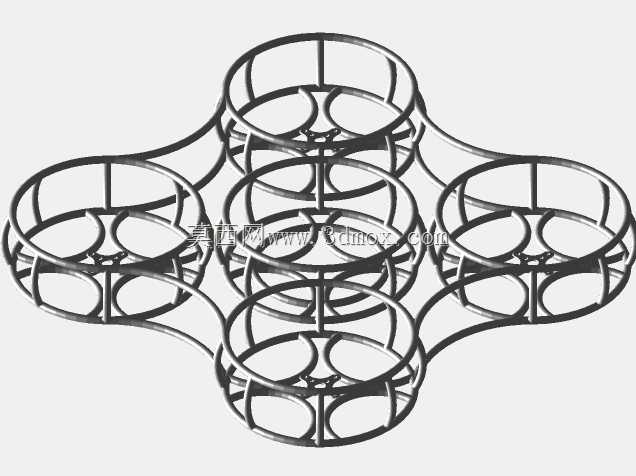

这款镂空笼式四旋翼机架，主要面向消费级航拍入门、室内教学实训、青少年科创竞赛以及近距低速巡检类场景使用，整体采用全包围镂空框架设计，核心作用是为飞行过程中的桨叶、机载电子元件提供全方位物理防护，避免飞行时碰撞障碍物造成桨叶断裂、机身损毁，同时也能降低误触高速旋转桨叶带来的安全风险，尤其适合室内狭小空间飞行、新手操作练习的使用需求。设计过程中优先平衡了结构强度与整机自重的关系，整体采用一体化连贯的笼式筋条布局，没有多余的外置突出结构，筋条走向顺着四个旋翼的安装位环形排布，相邻旋翼的防护圈通过流畅的弧形筋条连接过渡，既避免了直角衔接带来的应力集中问题，也能在发生碰撞时通过筋条的微小形变分散冲击力，减少传递到核心飞控、电池安装位的震动。机架的外形尺寸为16.325英寸×16.325英寸×2.25英寸，整体体积控制在20.31立方英寸，方正的外轮廓搭配圆润的边角过渡，不会出现突兀的凸起结构剐蹭障碍物，安装边界清晰规整，使用者在加装外壳、挂载小型配件时可以直接参考外轮廓尺寸预留空间，无需额外测量突出部件的位置。机架预留的电机安装位适配AXI Gold 2217外转电机，安装孔位的加工公差控制在合理范围，能够保证电机安装后同轴度达标，减少飞行过程中的震动偏移；中心区域预留的电池仓空间可容纳3200毫安时规格的3S动力电池，仓体周边的筋条做了局部加强处理，能够在坠机时为电池提供缓冲防护，避免电池受挤压出现安全隐患。搭配的螺旋桨建议选用5英寸及以下规格，桨叶完全容纳在防护圈内部，飞行时即使接触墙面、家具等障碍物，桨叶也不会直接碰撞硬物，大幅降低炸机概率。全镂空的结构设计一方面最大程度减轻了机架自重，提升飞行续航表现，另一方面也能减少飞行时的风阻，让气流可以顺畅穿过框架间隙，避免封闭结构带来的气流紊流影响飞行稳定性，不同配色的机架也方便使用者根据应用场景快速区分，比如教学场景下用不同颜色机架划分不同小组的设备，日常使用时也能根据个人喜好选择外观。
