Tricopter-660mm-CFRP\u0026 RP印刷

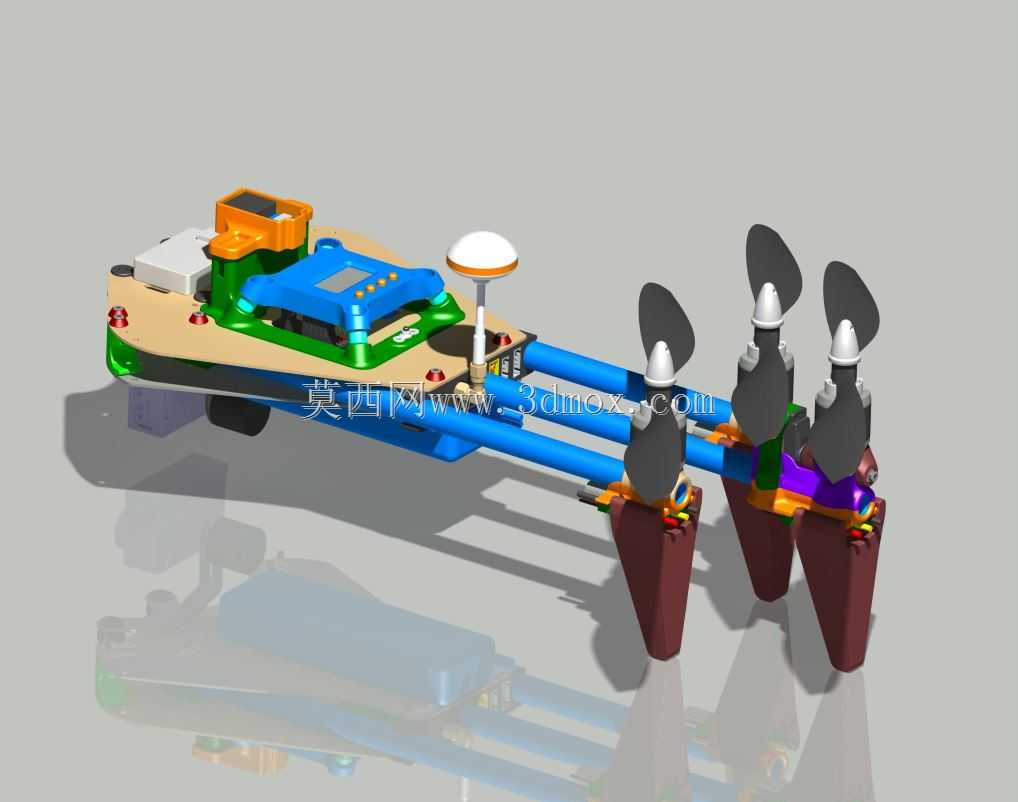

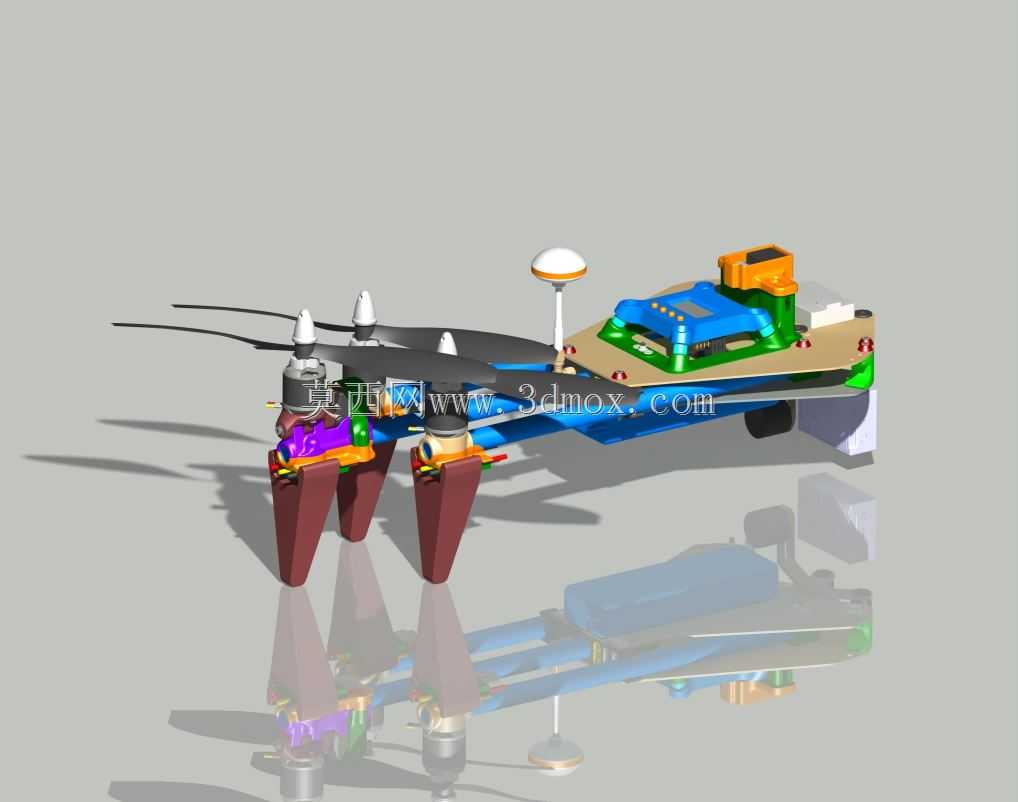

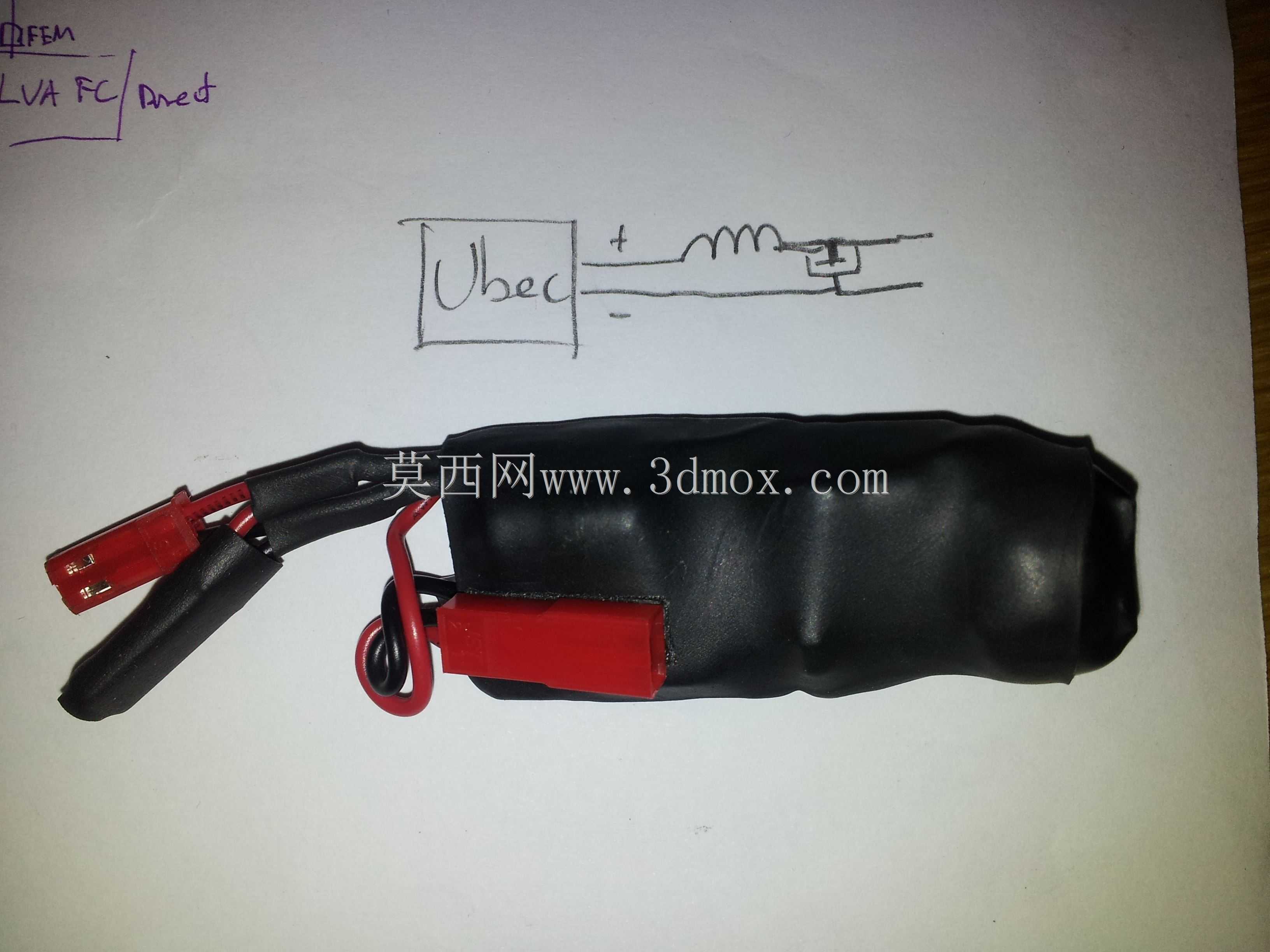

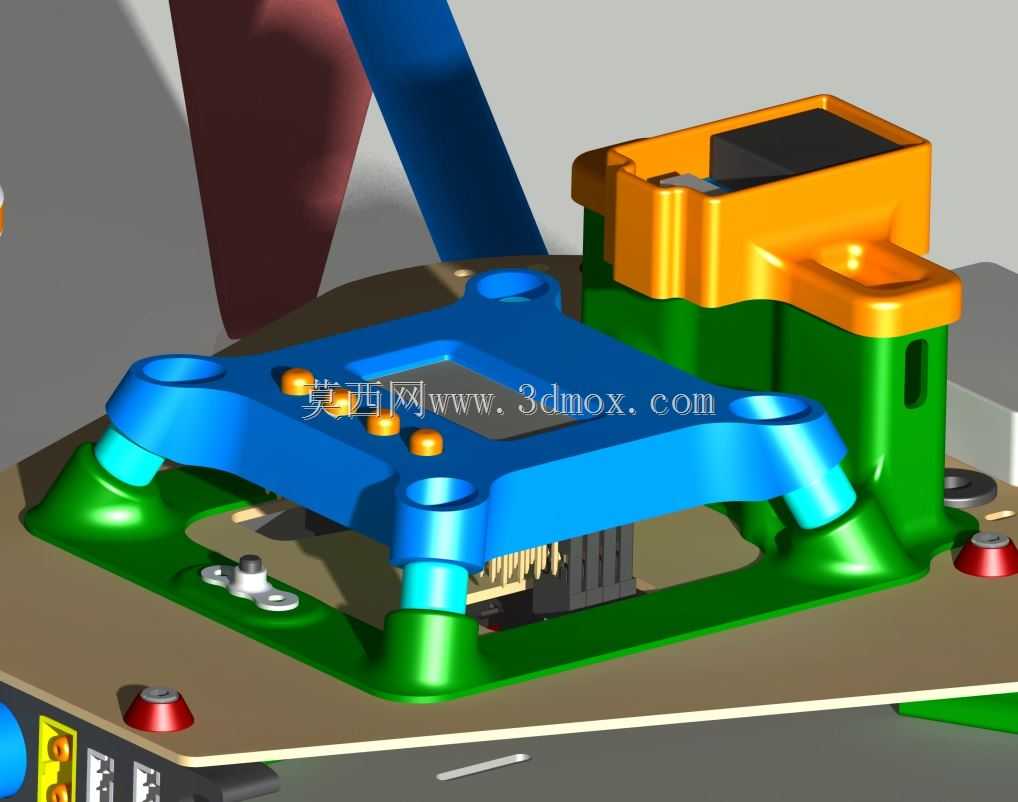

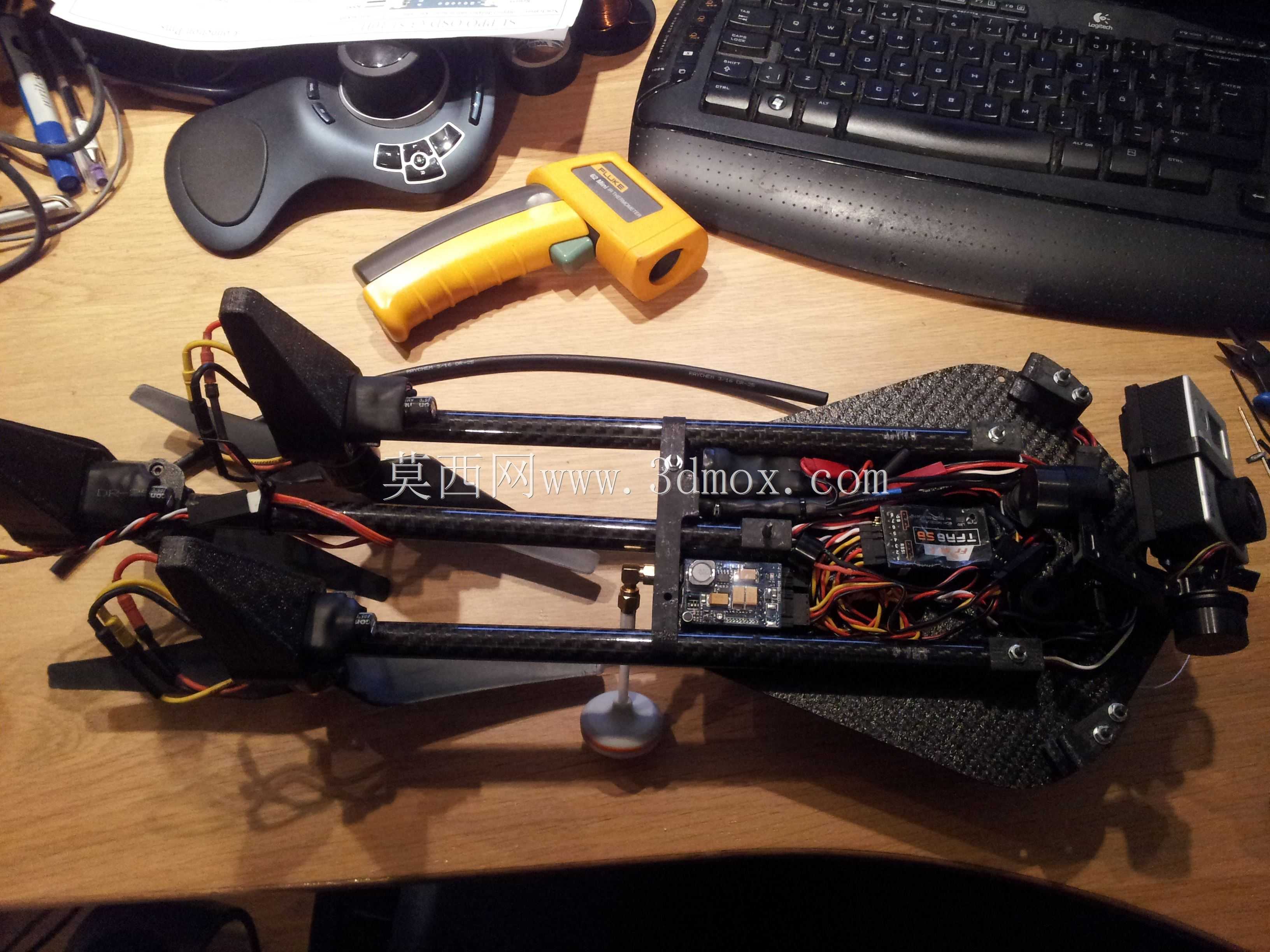

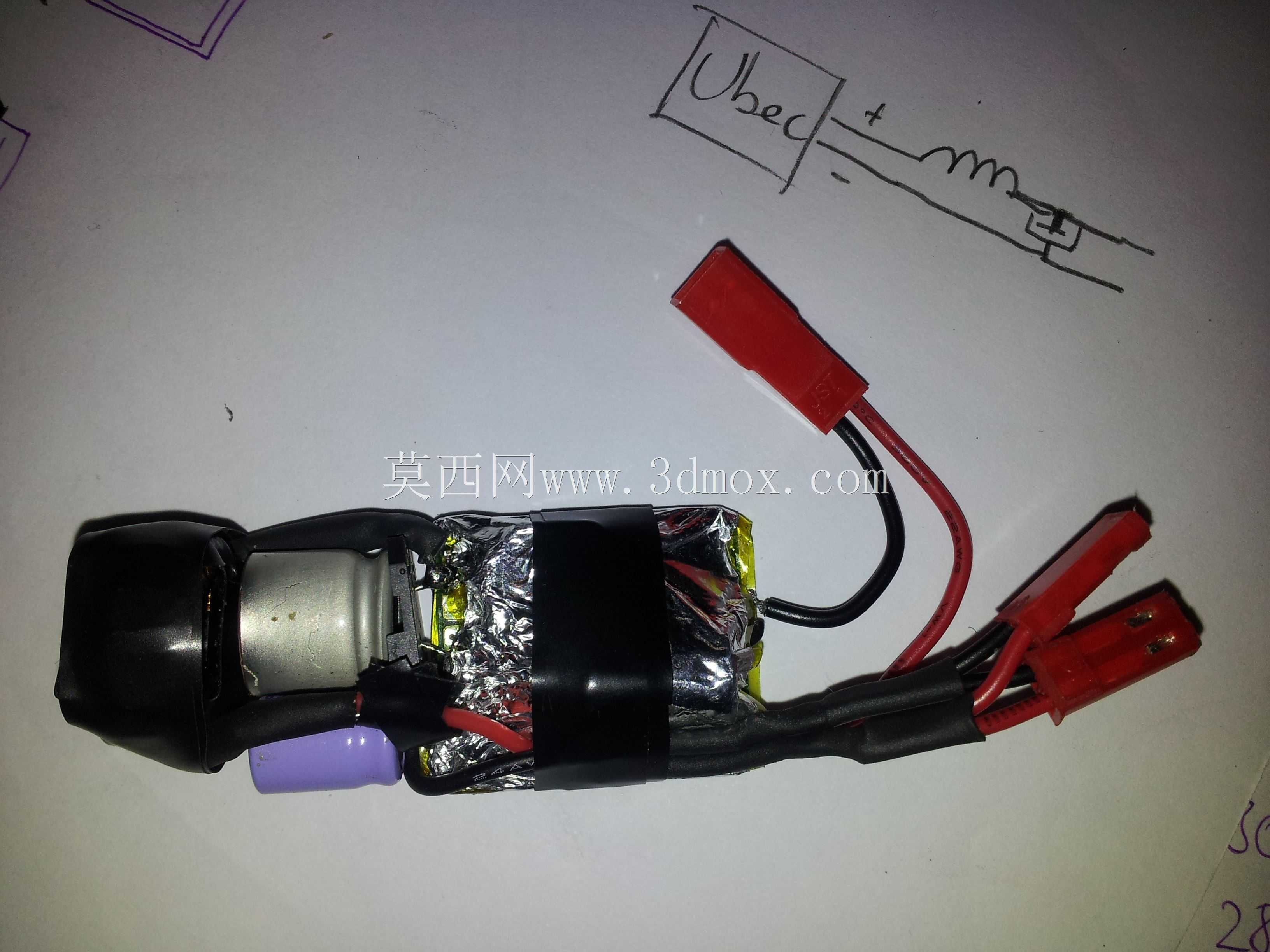

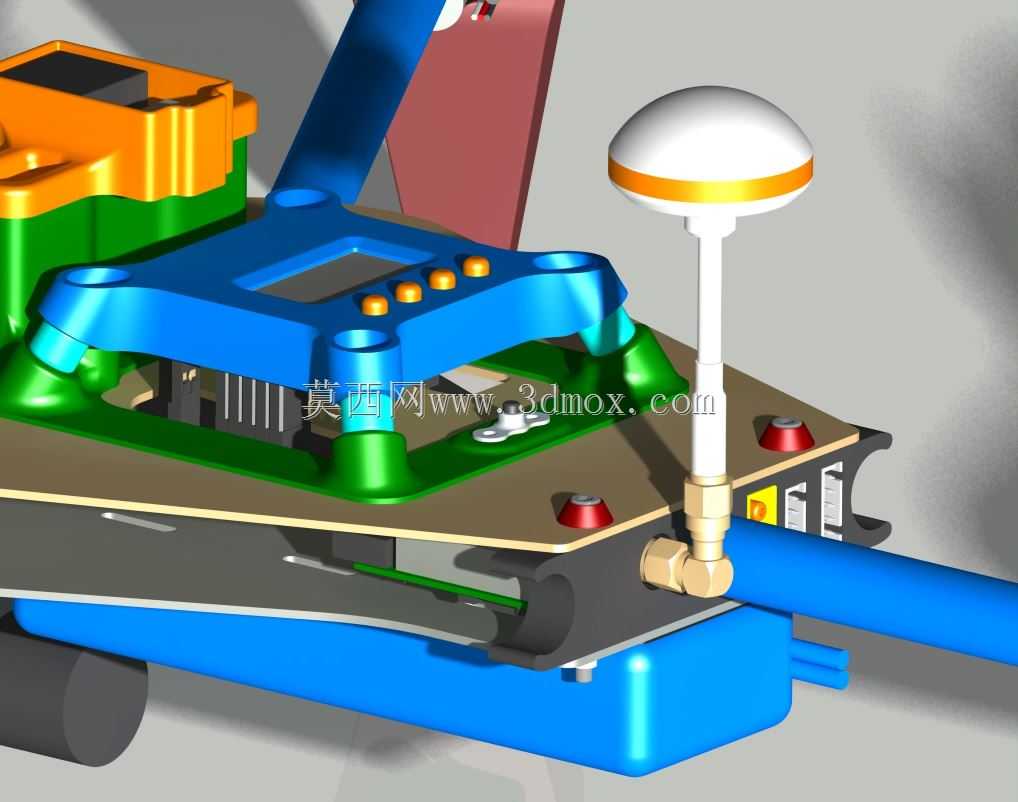

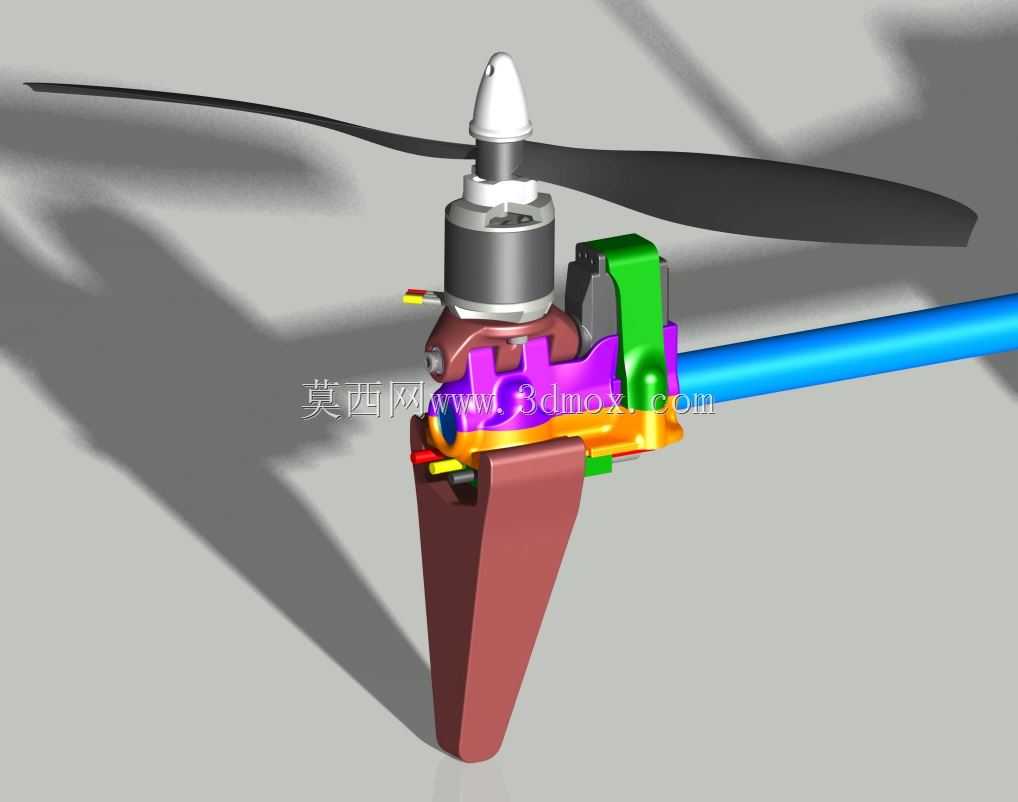

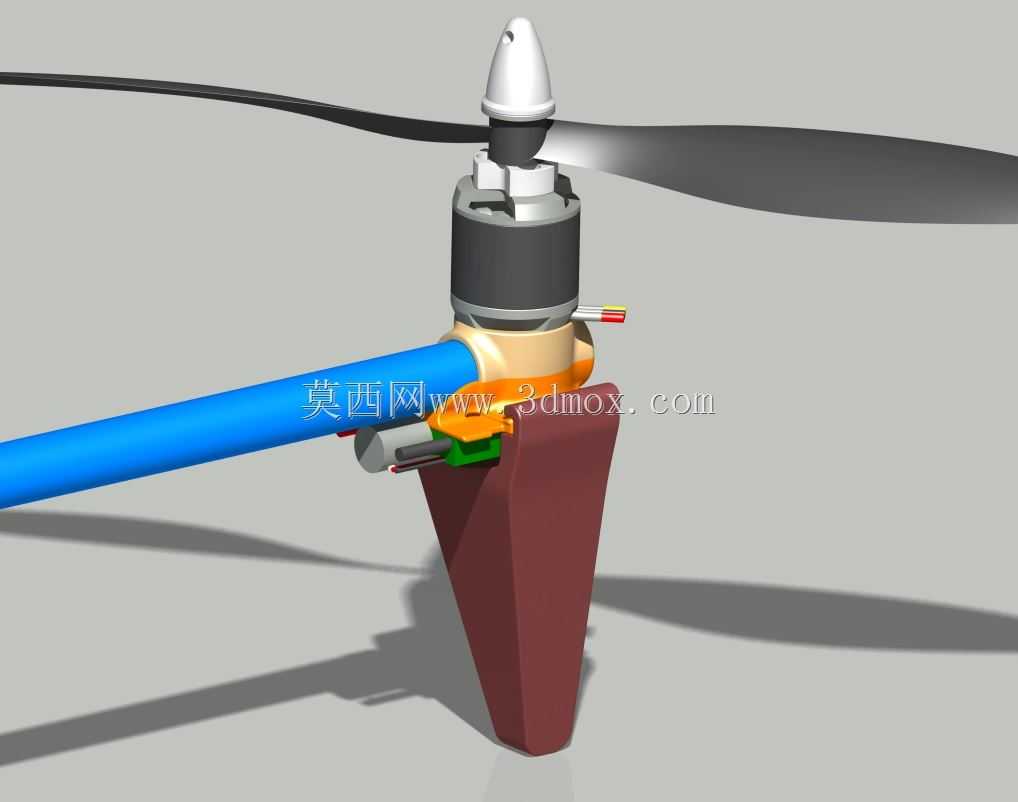

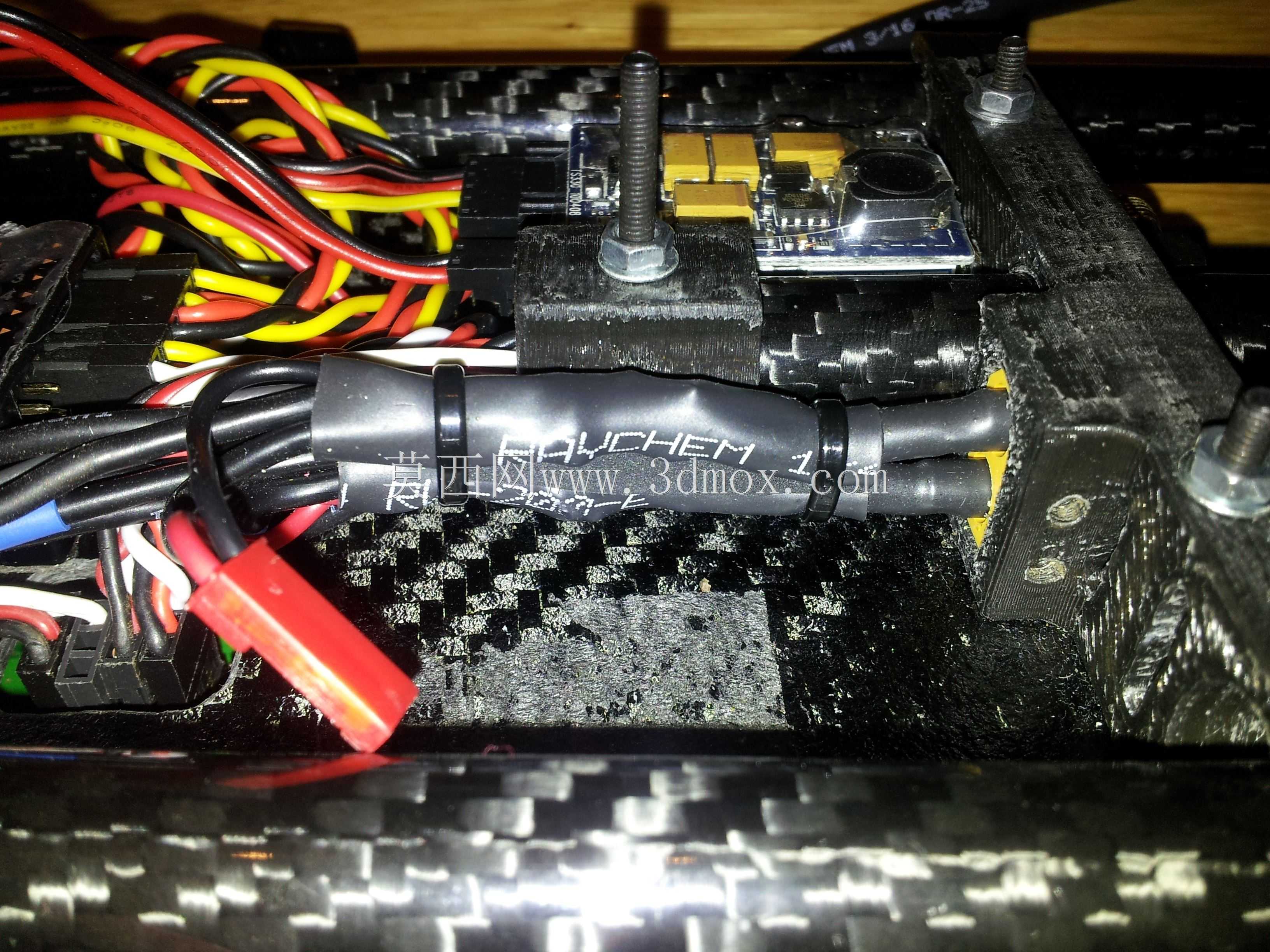

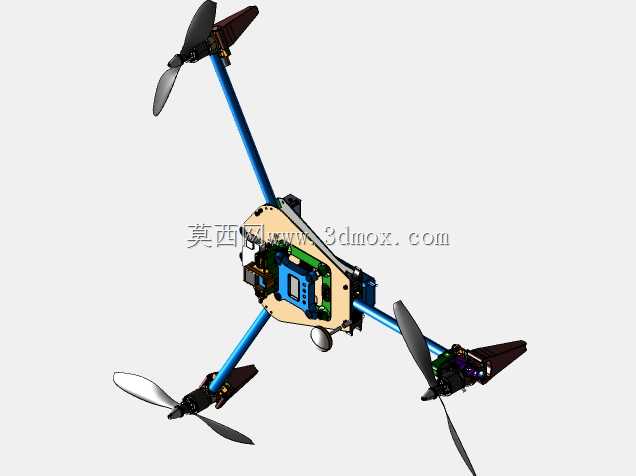

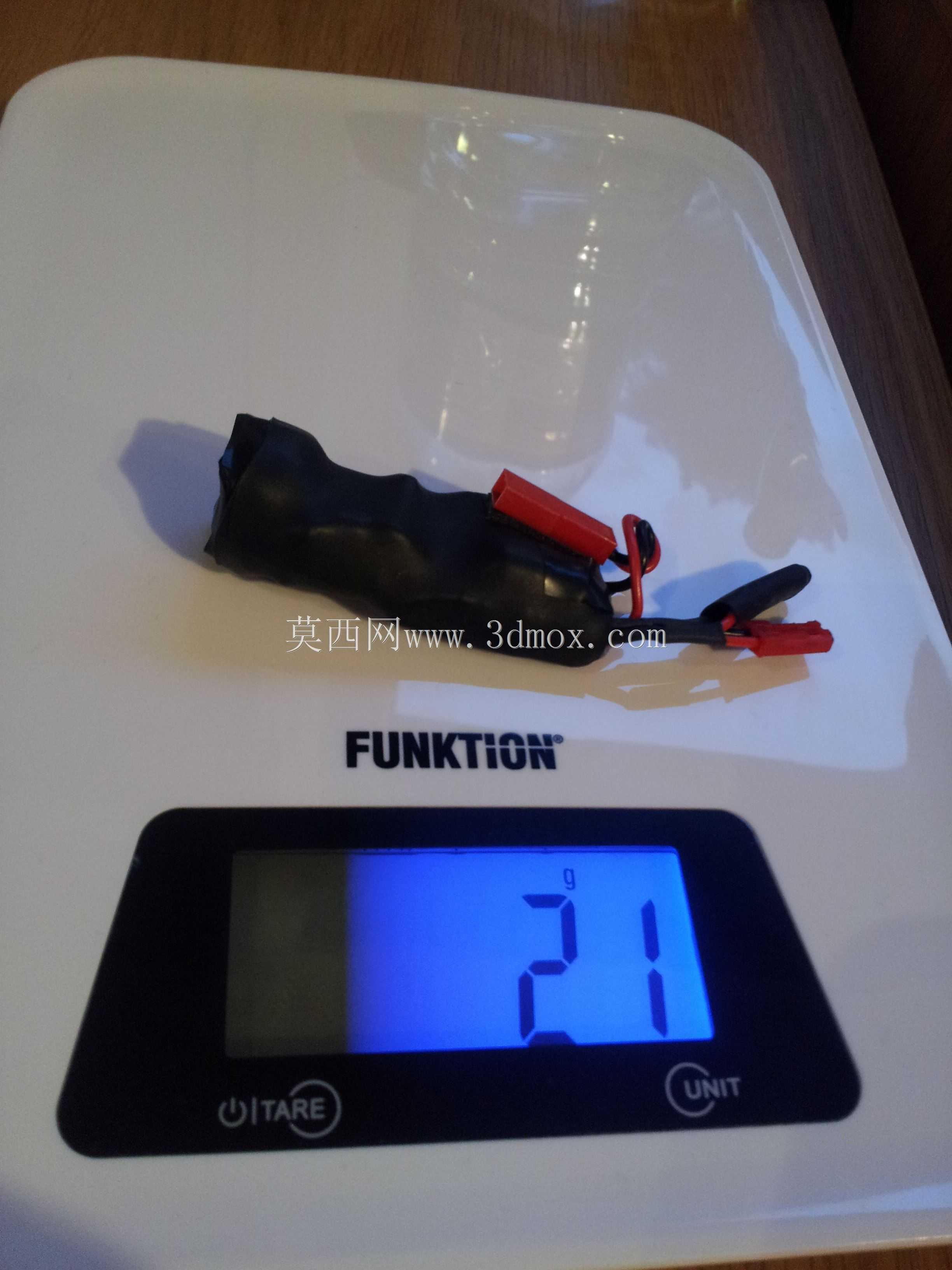

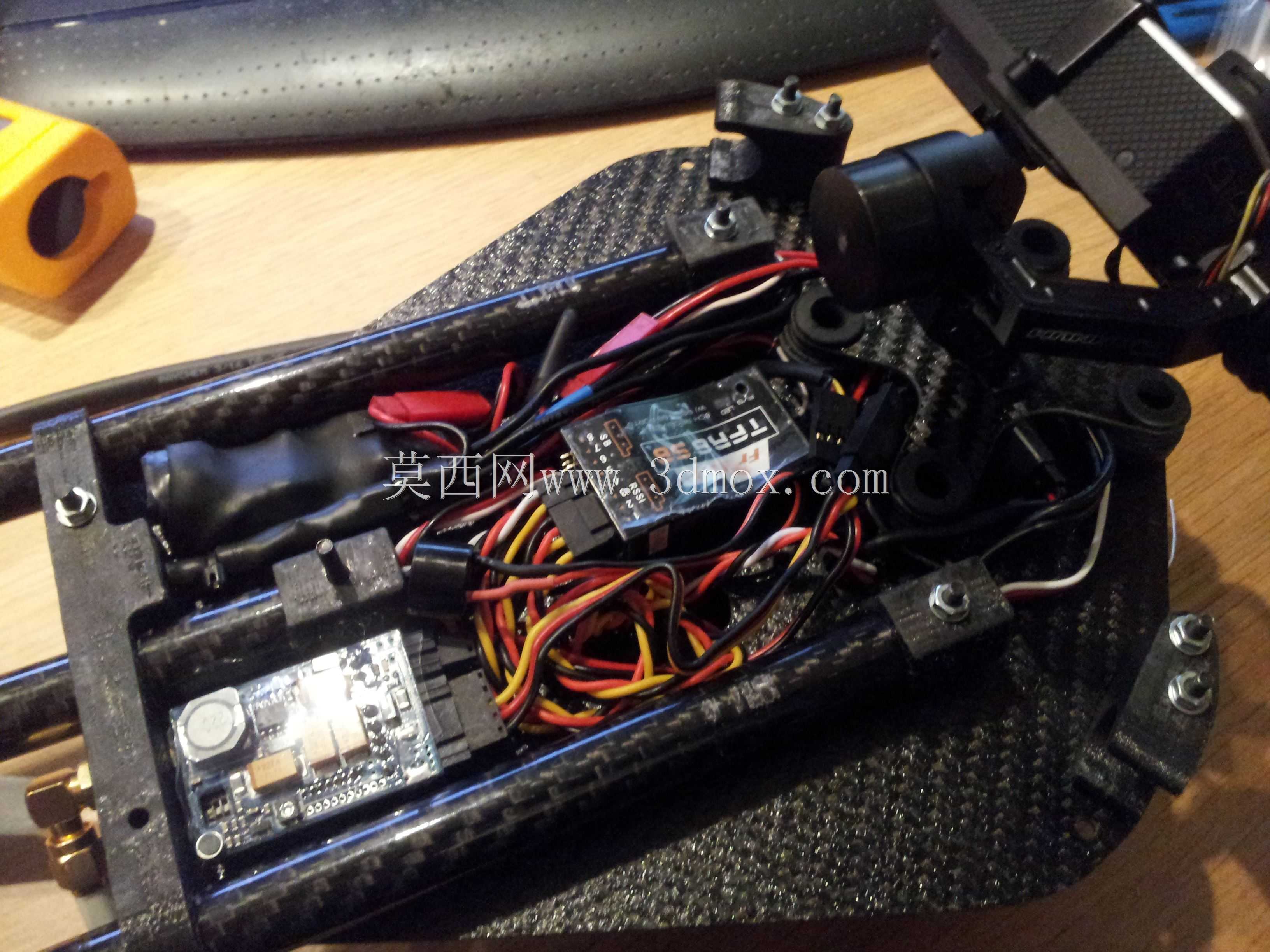

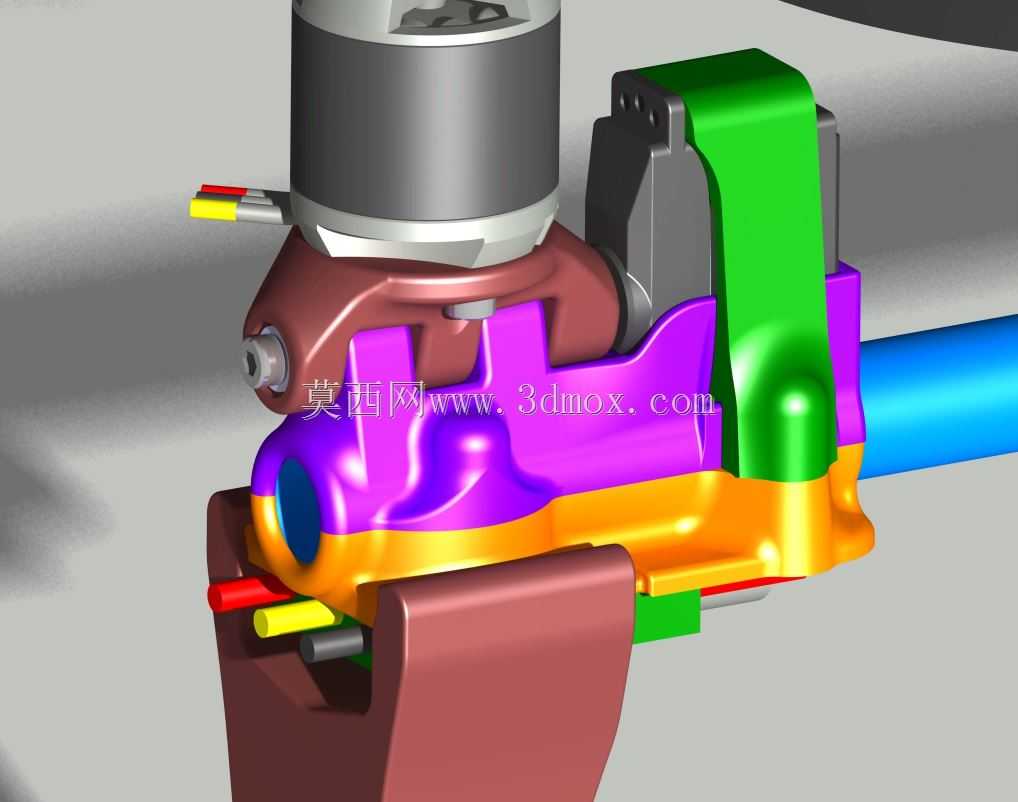

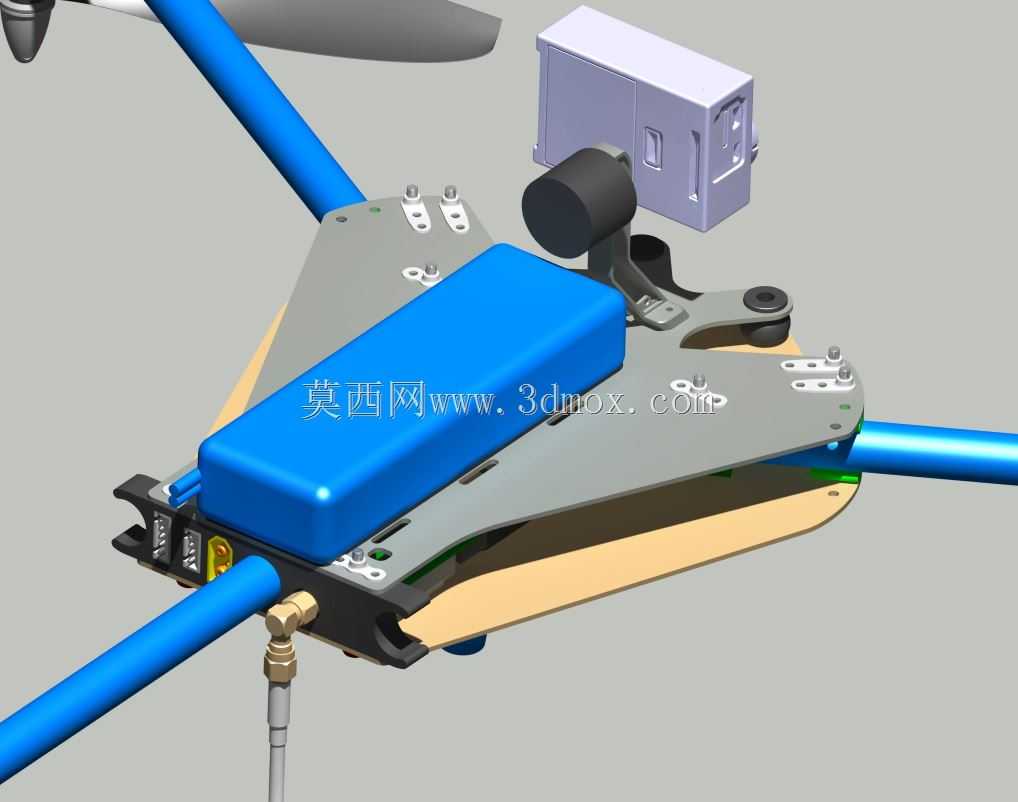

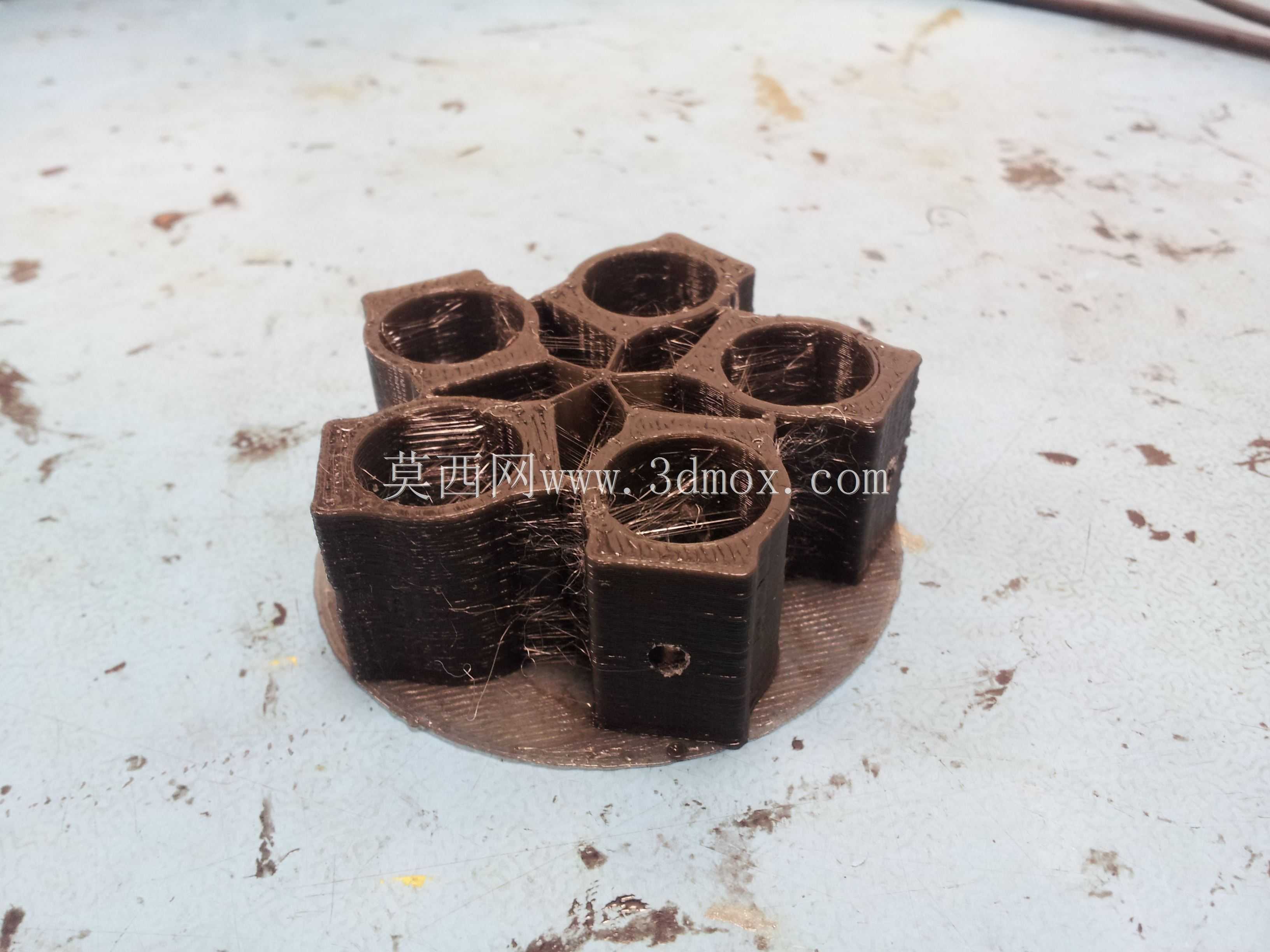

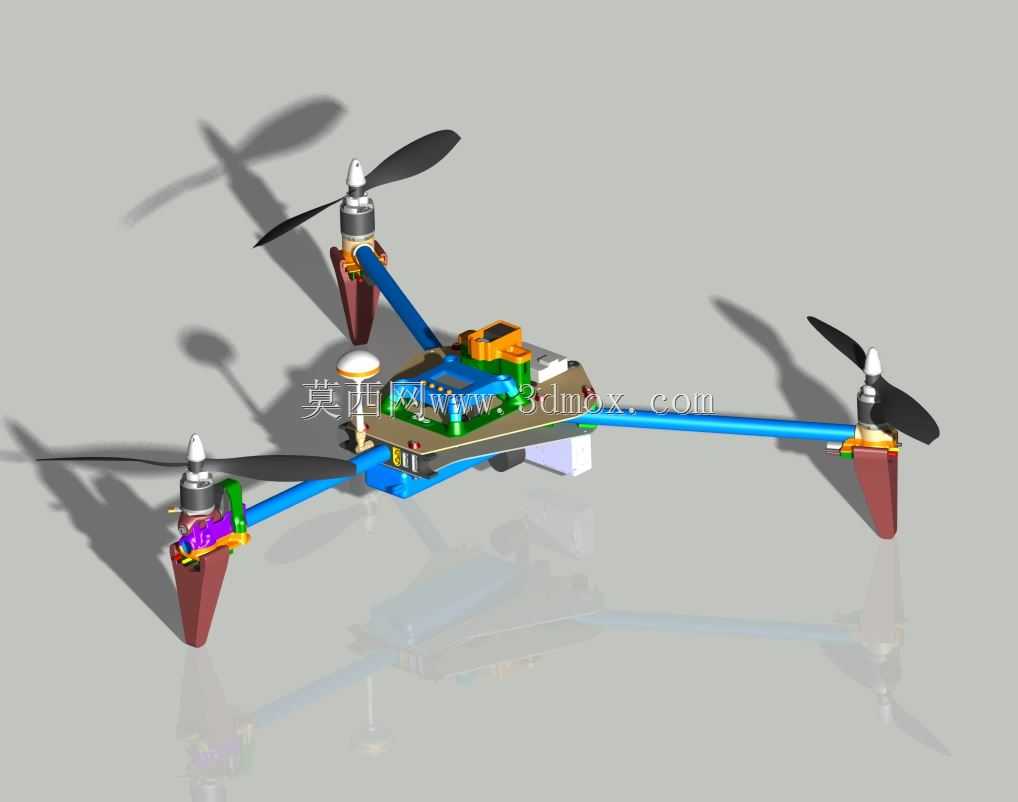

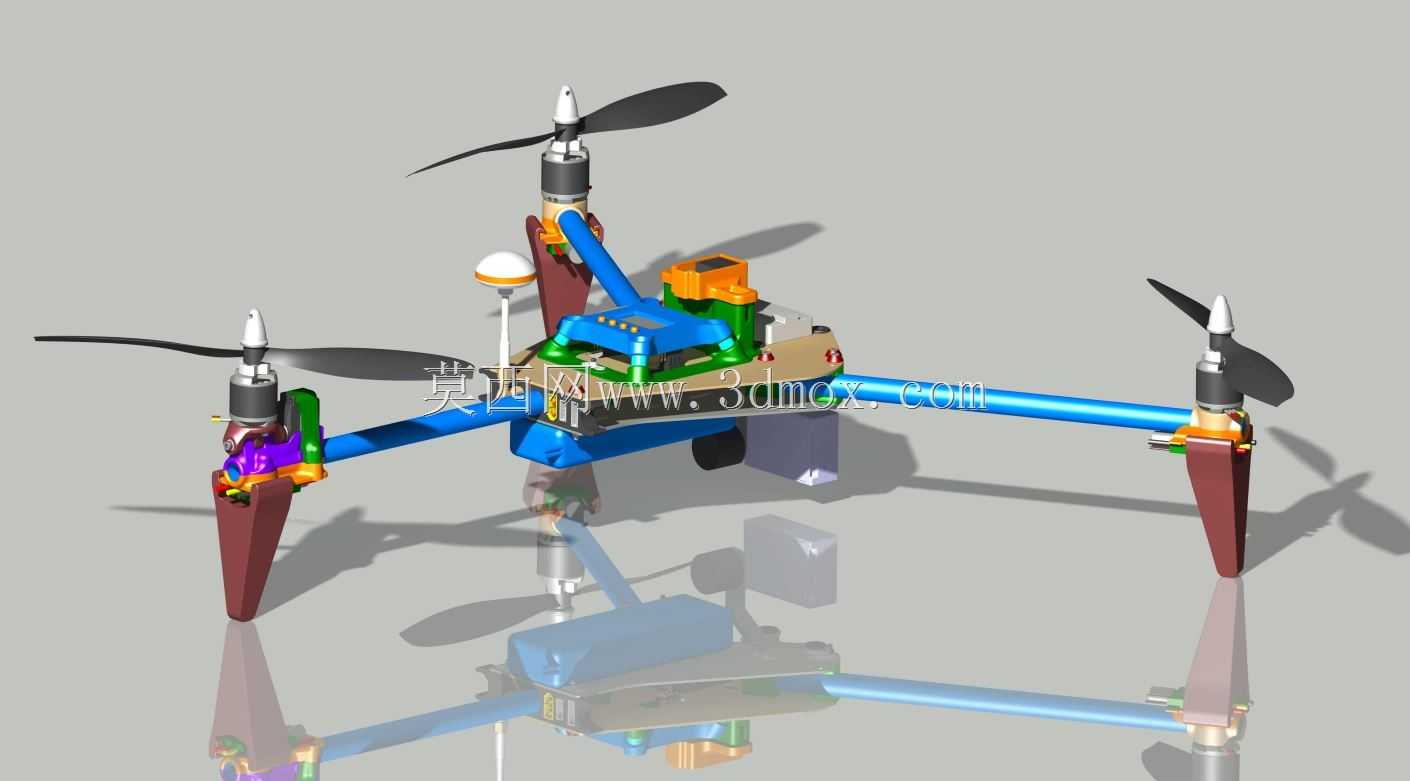

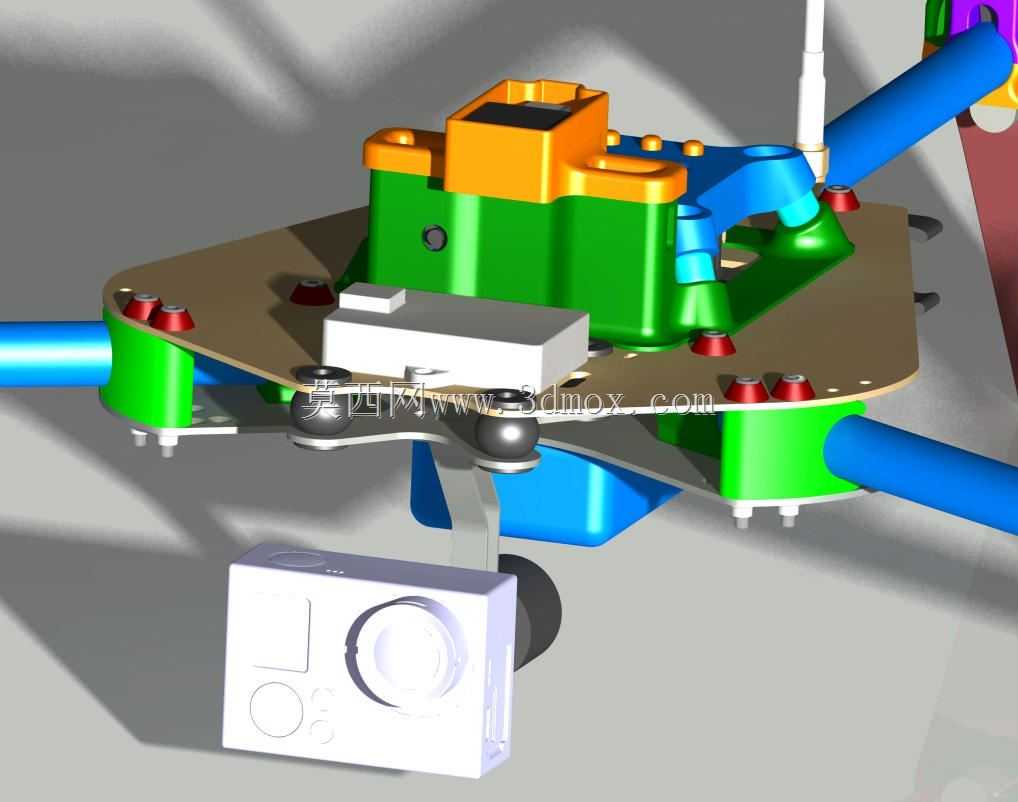

这是一个简单而实用的三角翼设计，两个前腿都是可折叠的，很容易卡入到位，这使它成为旅行爱好者摄影师的理想选择。tricopter布局允许宽FOW摄像机高高地安装在飞机上，而无需螺旋桨阻碍图像。所有3d打印部件均采用FDM打印技术设计制造（因此所有部件都有一个要打印的基面，并且没有无支撑结构）。一般0.20毫米的偏移量已经应用在需要滑动配合的零件上，例如feats到电机支架。我用一台100英寸的柯塞尔式打印机打印了所有的零件μ z步长和大约35%的模型孔隙度。由于可用性，使用PLA，内部多孔结构为蜂窝状。上下框架板为1.50mm准各向同性CFRP板，吊杆为14x1mm，由3k纤维制成，带有2/2斜纹和UD预浸料层。我们使用5x 200g低温固化（工具）预固化碳（由于当时的可用性）铺设的板材。上篮是真空袋和固化在一个传统的烤箱。管子可以从http://www.easycomposites.co.uk/products/carbon-fiber-tube/glossy-3k-woven-finish-14mm-12mm-1m.aspxAll 后吊杆上的零件已打印除了枢轴套管，枢轴套管是一个简单的转动铝管，末端带有M4螺纹，以便在维修时简单地拆卸套管。kk2飞行控制器上的销这使得包装更整洁。飞行控制器本身悬挂在4个60g AV上，以减少到达飞行控制器上加速计的高频振动。KK2的支架还支持“Suppo”OSD（v3.51）和10Hz GPS装置。事后我会说，这是一个有点不必要的OSD的这种类型的多翼机，并担心，Suppo OSD也不是很好。为了确保一个良好的质量图片一个Quanum Q-2D万向节的选择主要是由于质量，但也预算。另外，万向节允许从发射器调节摄像机的俯仰。万向节的位置尽可能靠近三角翼滚转轴，以便将其对动态响应的影响降至最低。为了实现这一点，万向节控制器必须重新定位和定制安装板必须制造。我运行4电池，为了给Skyzone TS353 400mw VTX供电，安装了hobbyking 12v 3A Ubec。Ubec提供给VTX的电压通过自制的LC滤波器，以确保获得干净的视频信号。万向节是伟大的，视频质量是首屈一指的！但我强烈建议安装一个独立的固定600/700tvl摄像机用于FPV。当我有时间的时候，我会取下我的OSD并安装一个固定的摄像头。准备飞行重量：1450g发动机PCD:660mm飞行时间：11分钟list:Motor：3个-NTM 900kw-￡10.69x3=￡32.07http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=25081Motor 道具驱动：3个–28系列-￡1.25x3=￡3.75http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=16719Speed 控制器：3个-Afro ESC 30Amp-￡9.24x3=￡27.72http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=39708Propellers：Graupner 9x5“–1个CW&；2个逆时针-￡4.75x3=￡14.25http://www.fast-lad.co.uk/store/graupner_elektro_prop_propeller_13269x5_right_hand_rotation-p-20900.htmlhttp://www.fast-lad.co.uk/store/graupner_elektro_prop_propeller_13269x5l_left_hand_rotation-p-20901.htmlFlight 控制器：KK2.1.5-￡14.51http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=54299Camera 万向节：Quanum Q-2D-￡65.99http://www.hobbyking.com/hobbyking/store/__55238__Quanum_Q_2D_Brushless_GoPro_3_Gimbal_suitable_for_Nova_Phantom_QR_X350_and_others_.htmlVideo 天线：Boscam 5.8Ghz RP-SMA-￡17.01http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=44643Video 发射机：SkyZone TS353 400mW-￡24.50http://www.hobbyking.com/hobbyking/store/__27145__SkyZone_TS353_5_8G_400mW_FPV_Transmitter.htmlUbec –12伏4.5安-￡5.28http://www.hobbyking.com/hobbyking/store/__18788__12V_4_5A_UBEC_2_5S_Lipoly_7_2_21V_.htmlServo –Turnigy TGY-211DMH-￡13.13http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=23466Battery：Zippy Flightmax 3000毫安时20c-￡11.19http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=8852Radio 接收器：FrSky TFR8 SB 8ch-￡25.73http://www.hobbyking.com/hobbyking/store/__24785__FrSky_TFR8_SB_8ch_2_4Ghz_S_BUS_Receiver_FASST_Compatible.htmlFlight 控制器AV:65g-￡0.69http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=40603Motor 臂：14毫米x 1毫米x 1米-￡15包括增值税http://www.easycomposites.co.uk/products/carbon-fiber-tube/glossy-3k-woven-finish-14mm-12mm-1m.aspxAntenna 适配器：90° RP-SMA–￡0.95http://www.banggood.com/RPSMA-Male-to-RPSMA-Female-Adapter-Right-Angle-RF-Connector-p-924170.htmlWasher：M3套筒盖-￡1.25http://www.hobbyking.co.uk/hobbyking/store/__32022__Sockethead_Washer_Anodised_Aluminum_M3_Red_10pcs_.htmlGopro 电缆：视频和充电电缆-￡1.25http://www.hobbyking.com/hobbyking/store/__49451__Super_Slim_GoPro_3_A_V_Cable_And_Power_Lead_For_FPV.htmlFree：螺栓、锚定螺母和Tappex螺纹插入件采购清单中列出的是GoPro和所有伺服和电源电缆、TX60和电池平衡连接器。总计：￡274.27度ptional:OSD：SUPPO Easy OSD Free Bird v3.51-￡44.95车型年款收音机和FPVgear:Radio transmitter：双叶T8FG-￡180二手FPV护目镜：SkyZone V2-￡250.79http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=50228你知道吗
