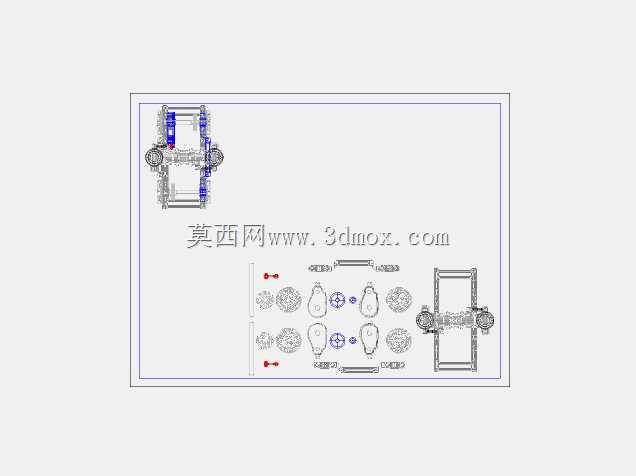

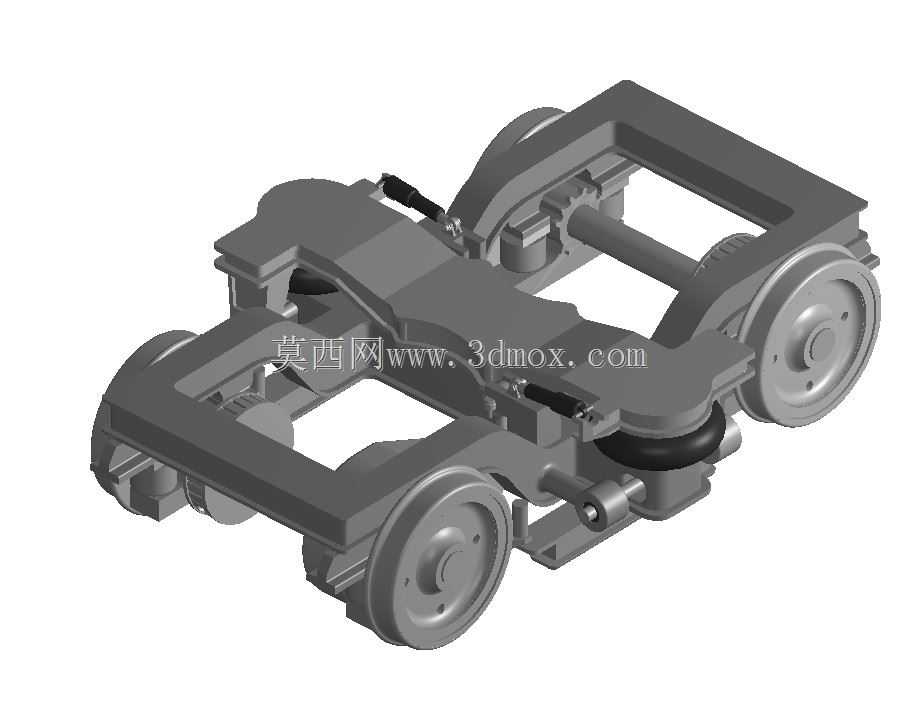

1/32比例洛杉矶轻轨车辆转向架结构

该结构为适配城市轻轨交通场景设计的走行部核心部件，主要应用于城市地面及高架轻轨线路的客运电车上，承担车辆承载、走行导向、缓冲减振、牵引制动传递的核心功能，是轻轨车辆保障运行平稳性与安全性的关键组成部分。在实际线路运营中，该转向架需要适配城市轻轨站点密集、启停频繁、曲线半径偏小的运营特点，既要传递车体与轨道之间的各类载荷，还要缓冲线路不平顺带来的冲击振动，为乘客提供平稳舒适的乘坐体验，同时保障车辆在小半径曲线段的顺利通过，降低轮轨磨耗，延长线路与车辆部件的使用寿命。从功能特性来看，该转向架采用两轴式结构布局，整体为H型焊接构架作为承载主体，构架两侧安装轮对轴箱定位装置，轮对采用整体碾钢车轮结构，匹配轻轨线路的轨距标准，轴箱定位结构可有效约束轮对的纵横向往复运动，保障运行稳定性。构架中部设置二系空气弹簧支承结构，可实现车体与转向架之间的弹性连接，过滤走行过程中的高频振动，同时配合横向止挡、牵引拉杆部件，传递纵向牵引力与制动力，限制车体与转向架之间的过大横向位移。转向架侧部集成基础制动单元安装位，可适配盘形制动或踏面制动装置，满足轻轨车辆频繁启停的制动需求，同时预留有牵引电机、齿轮传动装置的安装接口，适配动力转向架的动力输出需求。在设计思路上，该结构严格遵循1/32的缩比比例进行还原设计，所有部件的相对位置、装配关系完全参照真实轻轨转向架的结构逻辑，构架的横梁与侧梁连接位置做了圆弧过渡处理，避免应力集中，各部件的安装接口尺寸按照比例缩放后保留了真实的装配约束关系，轮对与轴箱的配合间隙、空气弹簧的安装高度、牵引拉杆的铰接位置均符合真实转向架的运动学关系，可直观展示转向架的整体结构组成与部件连接逻辑。从安装边界与尺寸逻辑来看，该缩比模型的整体长宽高比例严格对应真实轻轨转向架的尺寸关系，两侧轮对的内侧距符合比例缩放后的轨距匹配要求，构架上部的空气弹簧安装面间距匹配车体底架的安装座位置，轴箱位置的一系弹簧安装位预留了足够的垂向运动空间，转向架整体的下部限界符合轻轨车辆的线路限界要求，两端的车钩安装接口位置与车体端部的连接位置对齐，各运动部件之间预留了足够的活动间隙，避免转向架在通过曲线、上下振动时出现部件干涉问题，可完整呈现轻轨走行部的结构原理与装配关系。
