轨道车辆转向走行部结构设计

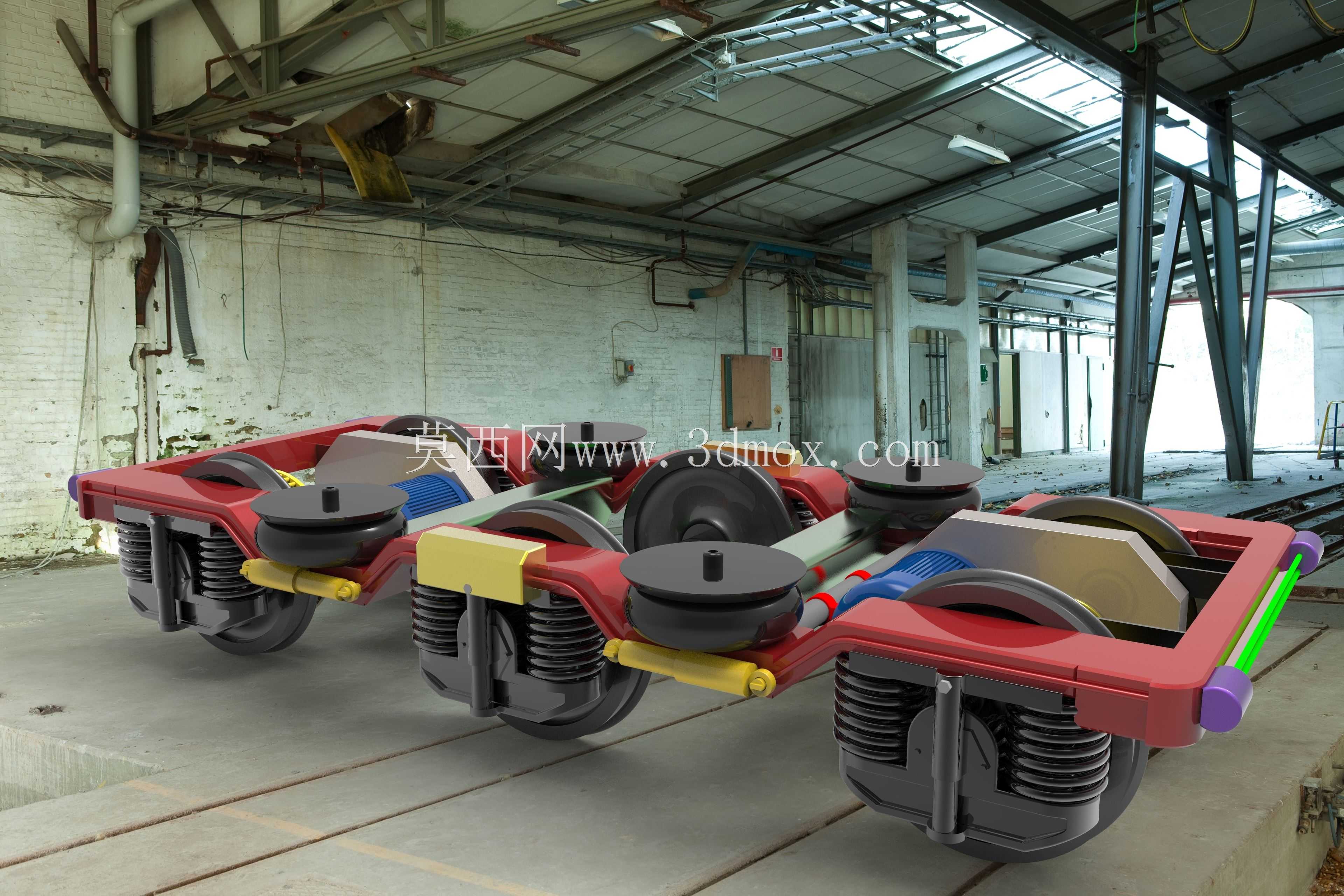

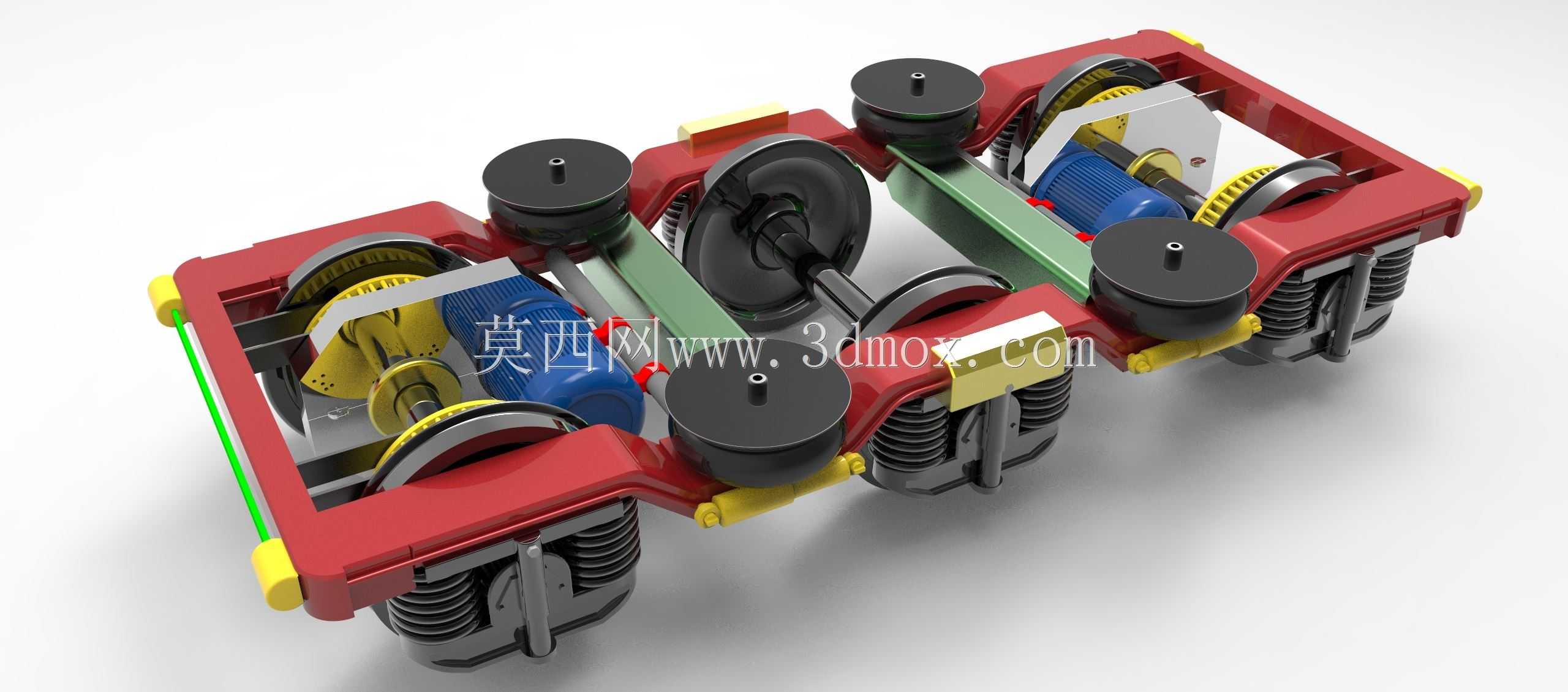

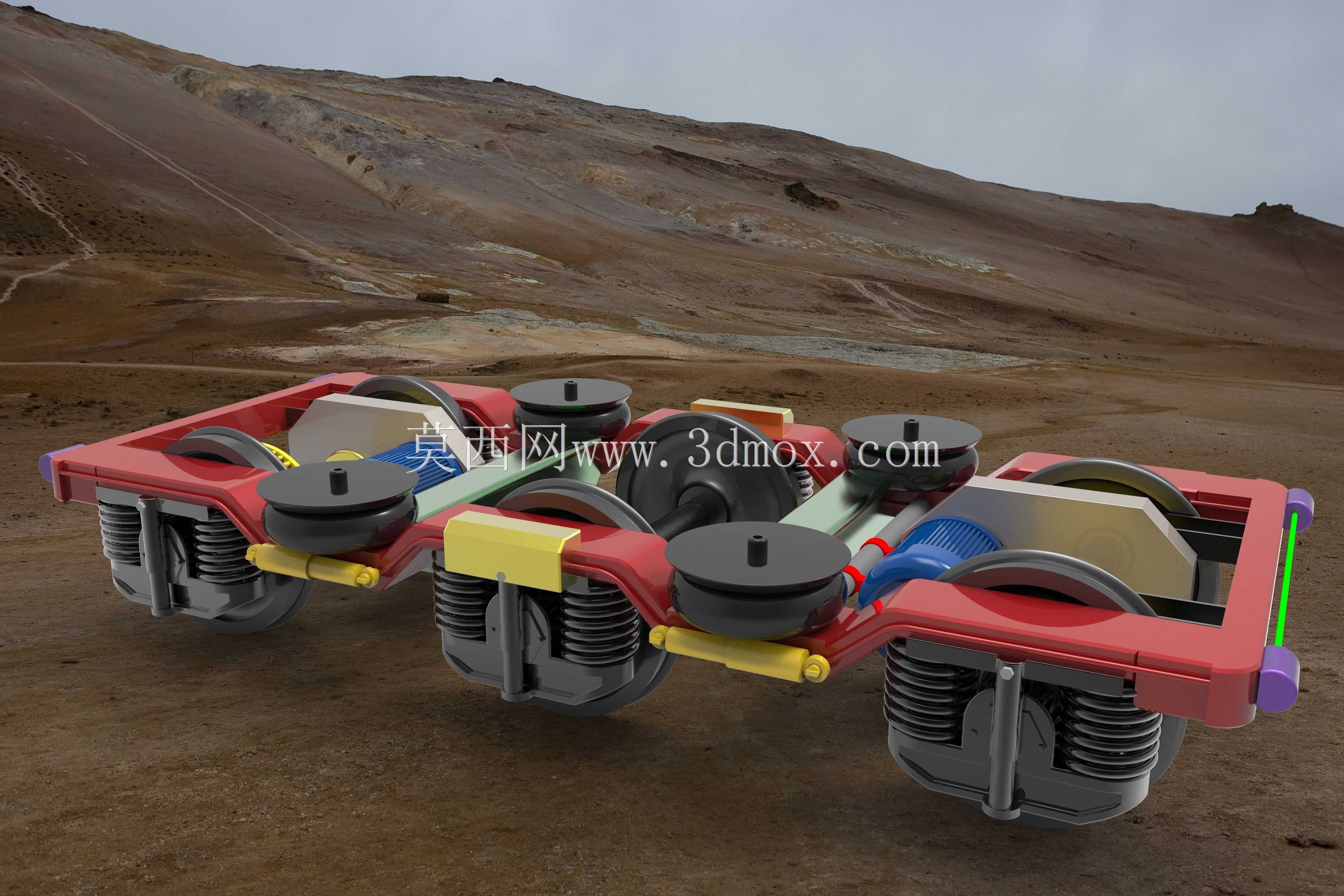

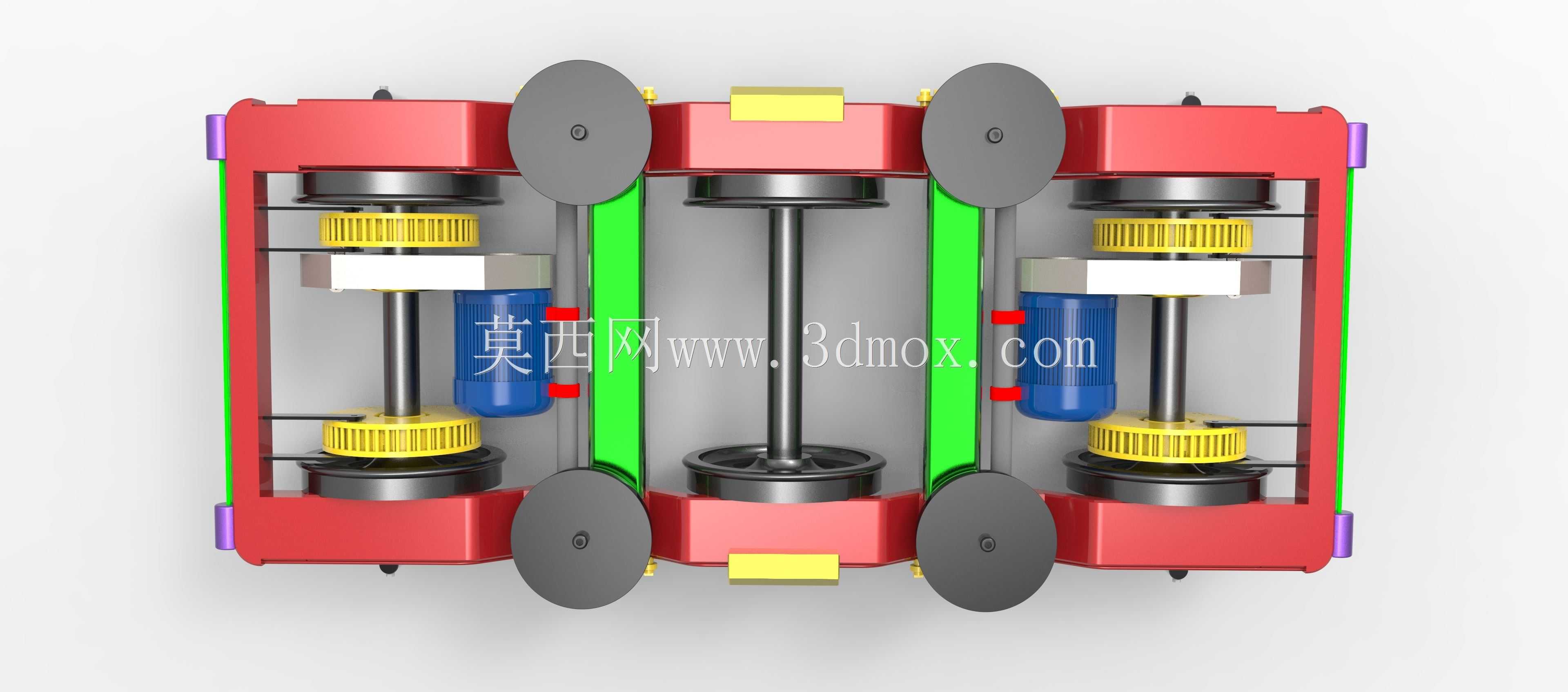

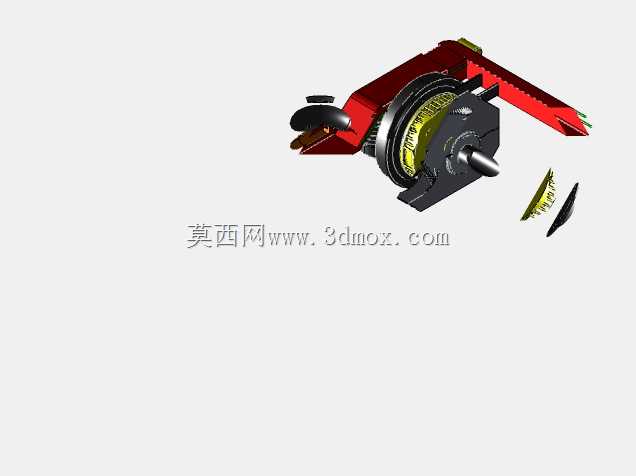

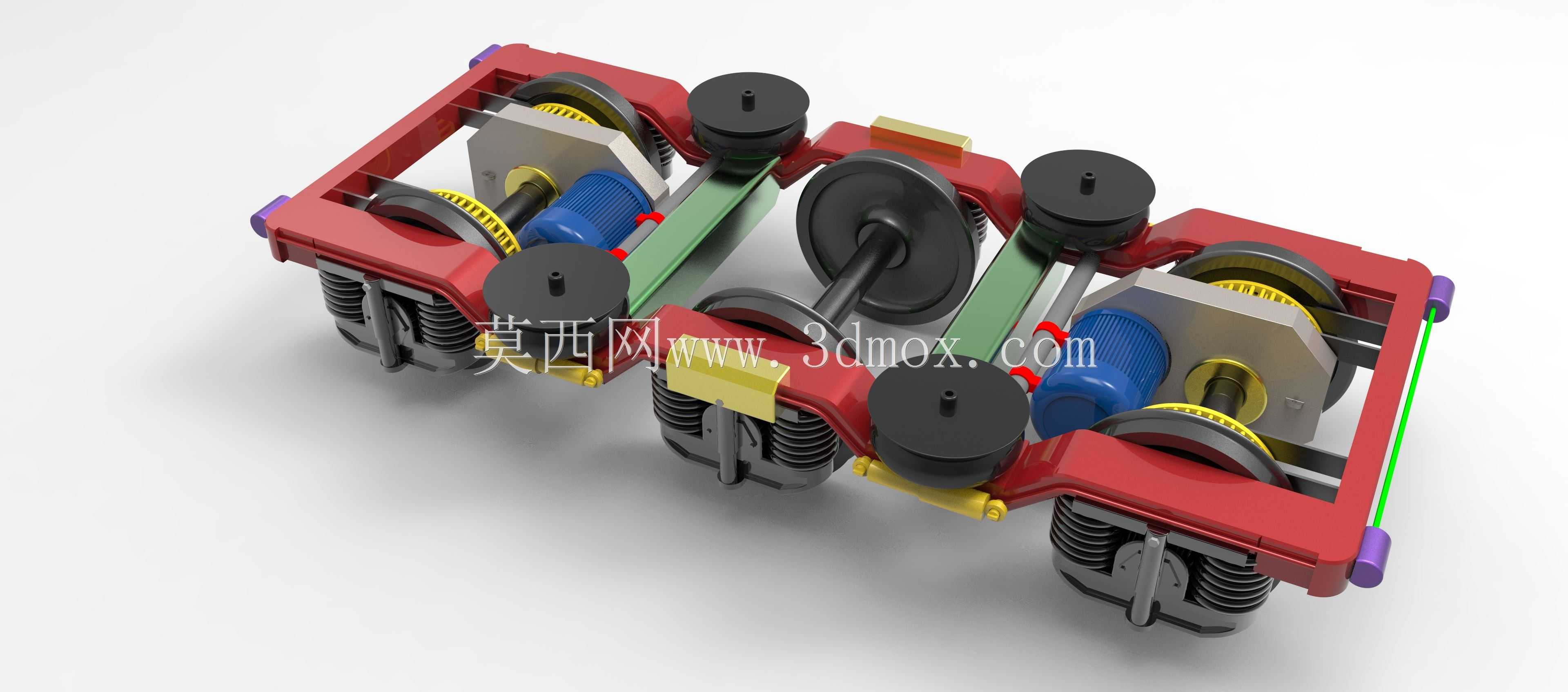

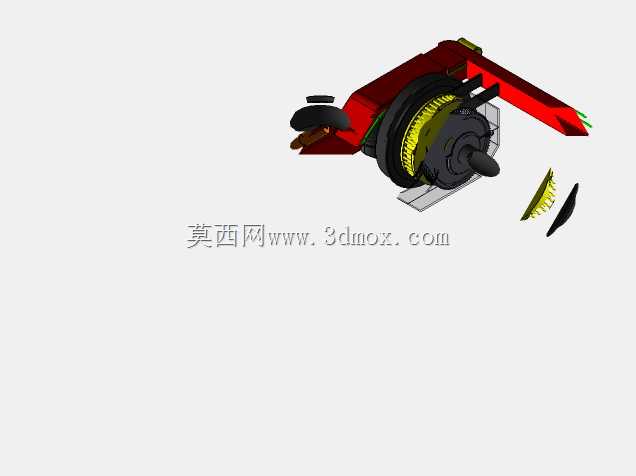

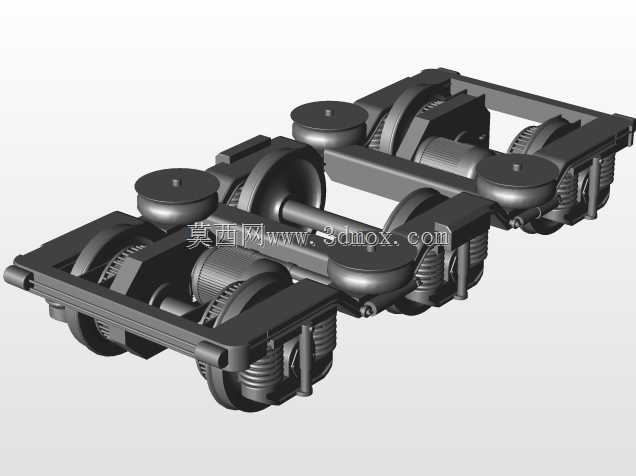

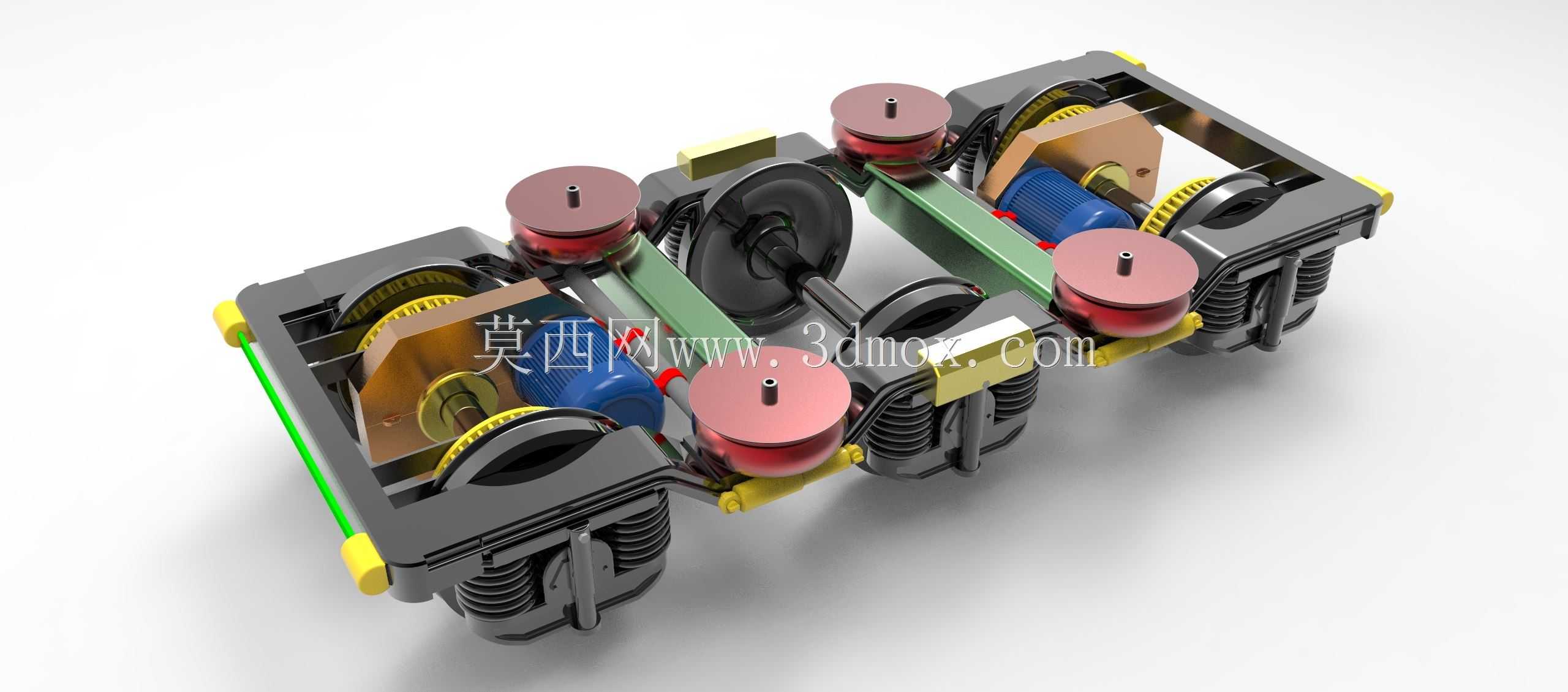

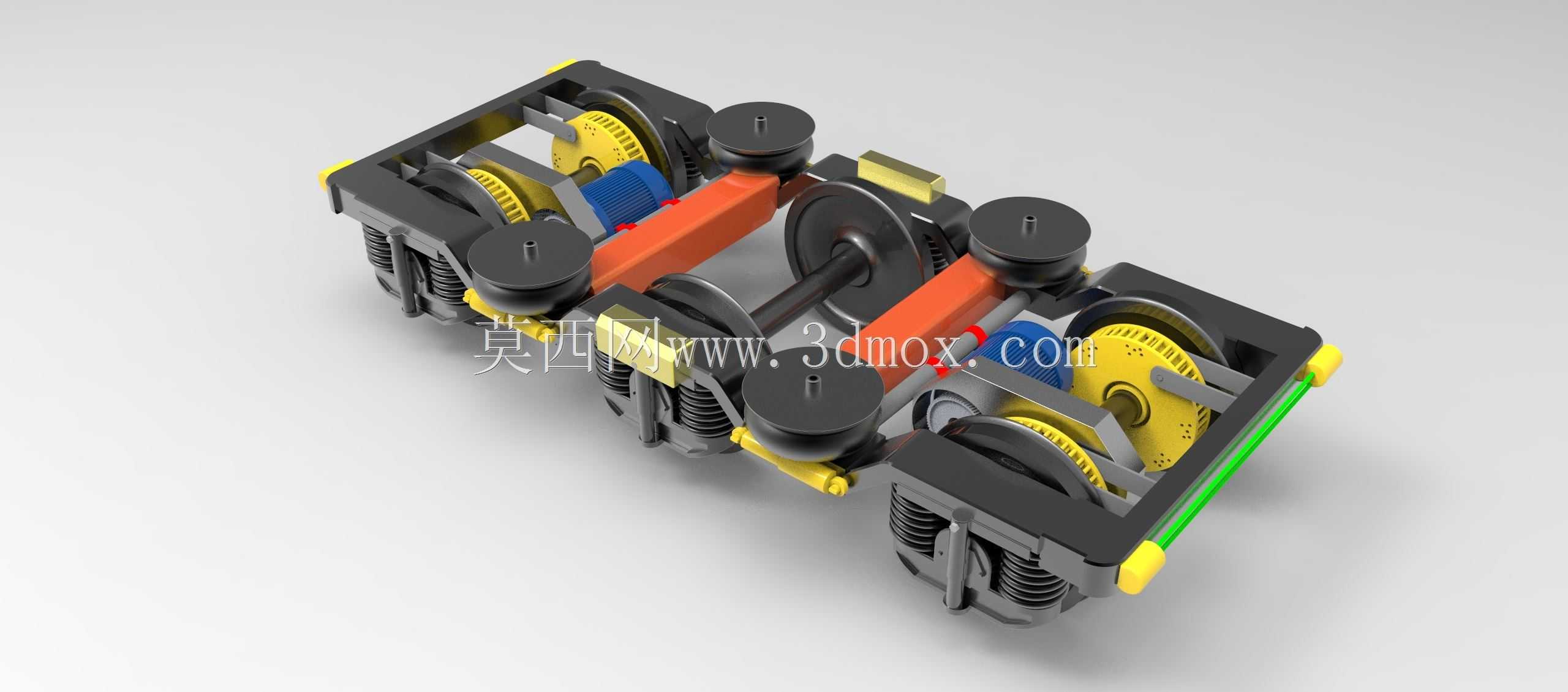

该模型还原的是轨道车辆核心走行部件转向架的完整结构，作为轨道交通装备中直接决定车辆运行安全与平稳性的关键总成，这类结构广泛应用于普速客运列车、货运棚车敞车、城市轨道交通地铁车辆以及厂矿专用轨道运输车辆的走行系统中，承担着承载车体全部重量、引导车辆沿轨道行进、传递并缓冲线路运行中的各类冲击载荷的核心作用。从结构设计逻辑来看，该转向架采用两轴式布局，整体以焊接成型的H型构架作为核心承载基体，构架侧梁下方设置两级减振结构，一系悬挂采用圆柱螺旋弹簧搭配垂直液压减振器的组合，能够有效过滤轮对传递至构架的高频振动，适配不同等级线路的不平顺工况；轴箱结构采用定位套配合橡胶节点的设计，既保证轮对相对于构架的灵活转动，又能限制轮对的横向与纵向窜动，避免运行中出现蛇行失稳的风险。轮对部分采用整体辗钢车轮搭配车轴的压装结构，车轮踏面采用符合轨道运行标准的锥形轮廓，能够在车辆通过曲线时自动实现对中，减少轮缘与钢轨的侧磨损耗。构架上方设置的四个圆形旁承结构，用于与车体底架的枕梁部位对接，既承担垂直方向的载荷传递，又能在车辆通过曲线时提供合适的回转阻尼，抑制车体的侧滚振动；基础制动单元集成在构架侧梁内侧，采用单元式制动缸搭配闸瓦的结构，制动时闸瓦直接压紧车轮踏面，通过摩擦力实现车辆的减速与停车，制动管路沿构架横梁布置，预留了与车体制动系统的对接接口。从安装边界来看，该转向架的固定轴距符合常规轨道车辆的限界要求，整体横向宽度满足标准轨距线路的安装尺寸，构架上方的旁承中心距与主流货运、客运车辆的底架安装接口匹配，无需额外改造即可适配多种车型的换装需求；弹簧的静挠度参数经过匹配设计，在额定载荷下能够保证车钩高度处于标准范围，避免车辆连挂时出现高度差导致的车钩受力异常。在实际应用场景中，这类转向架能够适应不同载重等级的车辆需求，通过调整弹簧刚度匹配不同的轴重参数，既可以用于低速大载重的货运车辆，也可以通过优化减振参数适配中速客运车辆的运行需求，结构上的模块化设计也方便日常运维中的部件更换，轮对、轴箱、减振器等易损件都采用通用化接口，能够大幅降低线路运维的配件储备成本与检修时长。
