洛杉矶轻轨车辆G比例受电弓结构模型

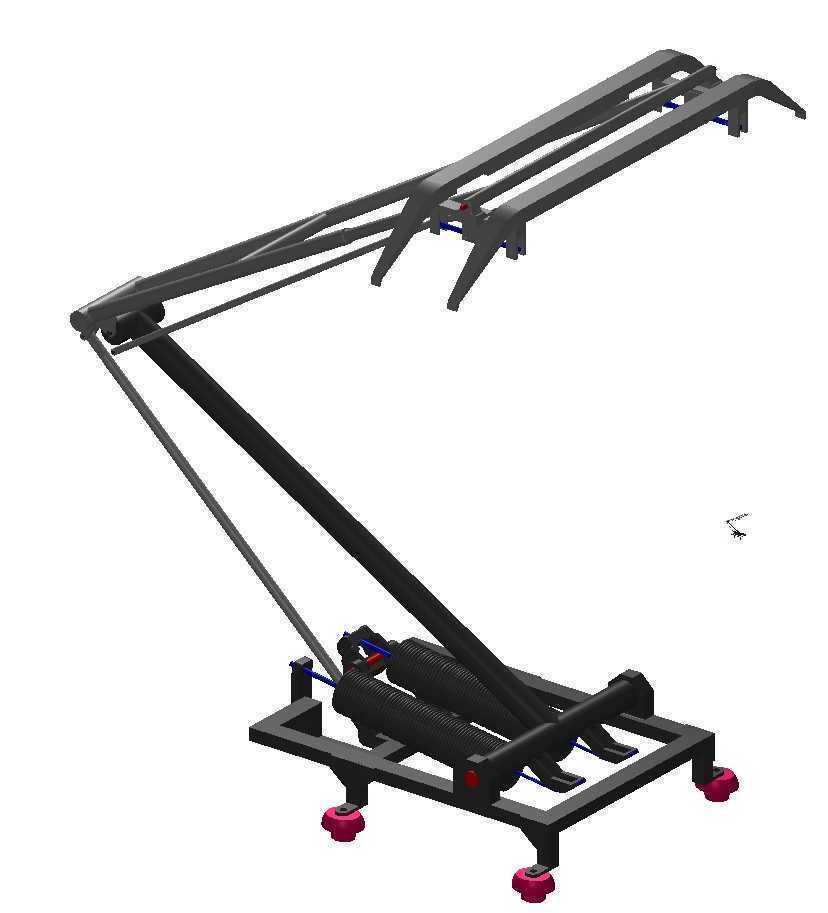

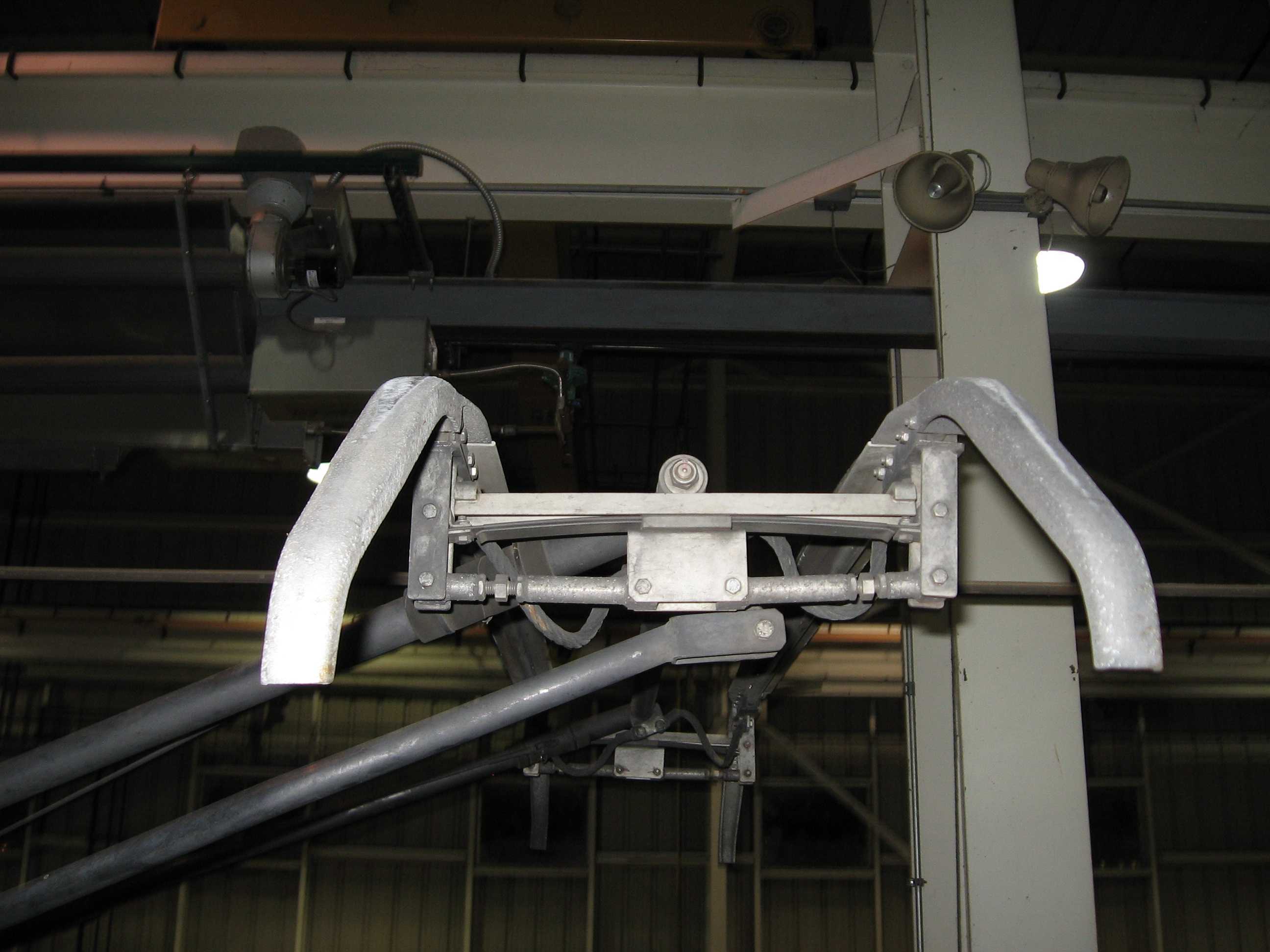

本次呈现的是洛杉矶轻轨车辆配套的1/32G比例受电弓结构，这类部件是城轨交通供电系统的核心接触部件，主要应用于架空接触网供电制式的轻轨线路场景，承担着将接触网电能稳定传输至车辆牵引系统的核心作用，是轻轨车辆走行部之外的关键上部受流部件。从实际应用场景来看，这类受电弓需要适配轻轨线路复杂的运行工况，在车辆通过道岔、曲线段、接触网高度波动区段时，都要保持稳定的接触压力，既不能因压力过大加剧接触网与滑板的磨耗，也不能因压力过小产生拉弧、离线等供电中断问题，直接影响车辆运行的供电可靠性。从功能特性上看，该结构采用双臂对称式设计，两侧弯臂为主要的升弓支撑结构，中间设置的铰接连杆机构负责同步两侧臂的升降动作，保证弓头在升降过程中始终保持水平状态，避免出现偏斜导致的接触偏磨；底部的安装基座设置有绝缘安装点位，可与车辆车顶的安装座直接对接，安装边界预留了标准的紧固件安装孔位，适配轻轨车顶的通用安装间距，无需额外改制安装基座即可完成装配。设计思路上，该结构优先考虑了运行中的动态跟随性，臂架的铰接点均设置有耐磨衬套的安装位，可降低长期往复升降动作带来的铰接间隙，保证升弓落弓动作的一致性；弓头部分的结构预留了碳滑板的安装槽位，可直接替换标准规格的受电弓滑板，日常维护时无需拆解整个臂架结构即可完成易损件更换。外形尺寸方面，该1/32比例模型完全还原真实部件的比例关系，真实部件的升弓最高工作高度适配轻轨接触网的常规架设高度，落弓后整体高度满足车辆段限界要求，不会超出车顶设备的限界边界；臂架展开后的横向宽度适配轻轨接触网的接触线拉出值范围，保证在接触网左右偏移的工况下，弓头始终能与接触线保持有效接触。结构上的平衡弹簧安装位可根据实际运行需求调整弹簧预紧力，匹配不同线路段的接触网压力要求，铰接部位的管路预留位可集成气动升弓的驱动管路，也可适配弹簧驱动的升弓结构，兼顾不同车辆的驱动配置需求。在建模过程中，所有铰接部位的配合间隙都按照真实部件的装配公差进行还原，可直接用于结构原理演示、比例模型制作以及受电弓动作逻辑的仿真验证，臂架的弯折弧度完全匹配真实部件的受力形态，既保证了结构强度，也尽可能降低了升弓状态下的空气阻力，适配轻轨车辆的中低速运行工况。
