鞋楦鞋底一体成型注塑模具结构设计

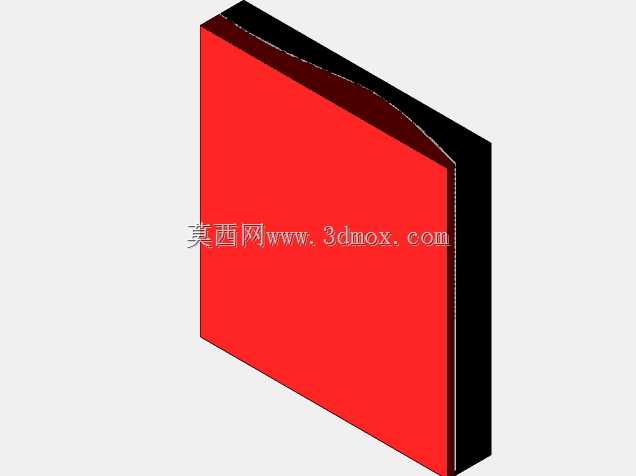

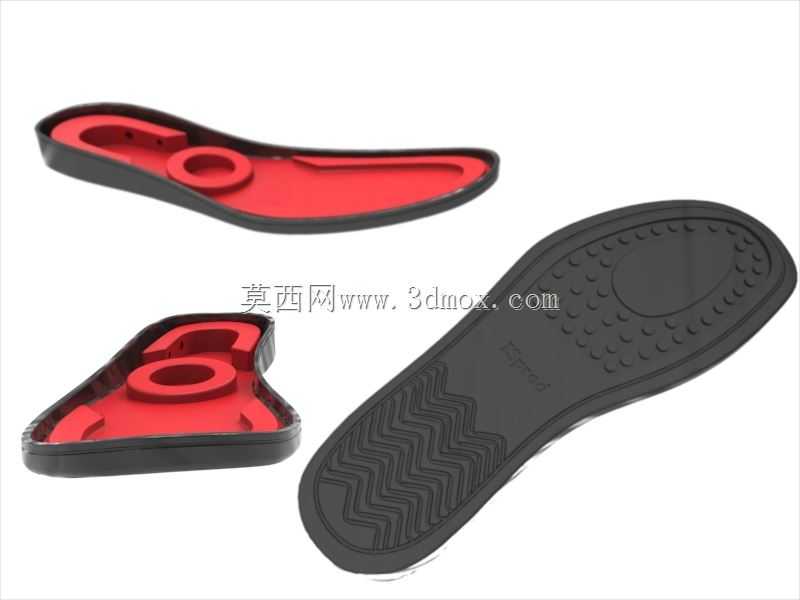

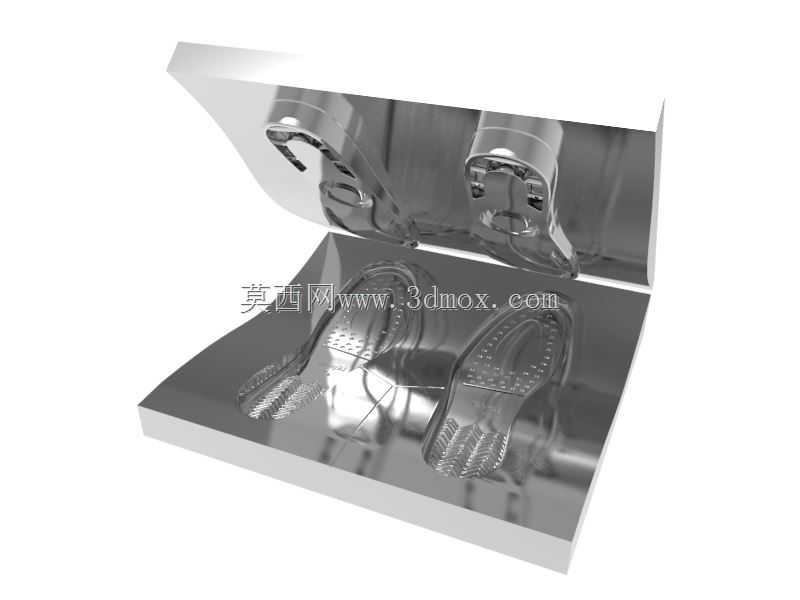

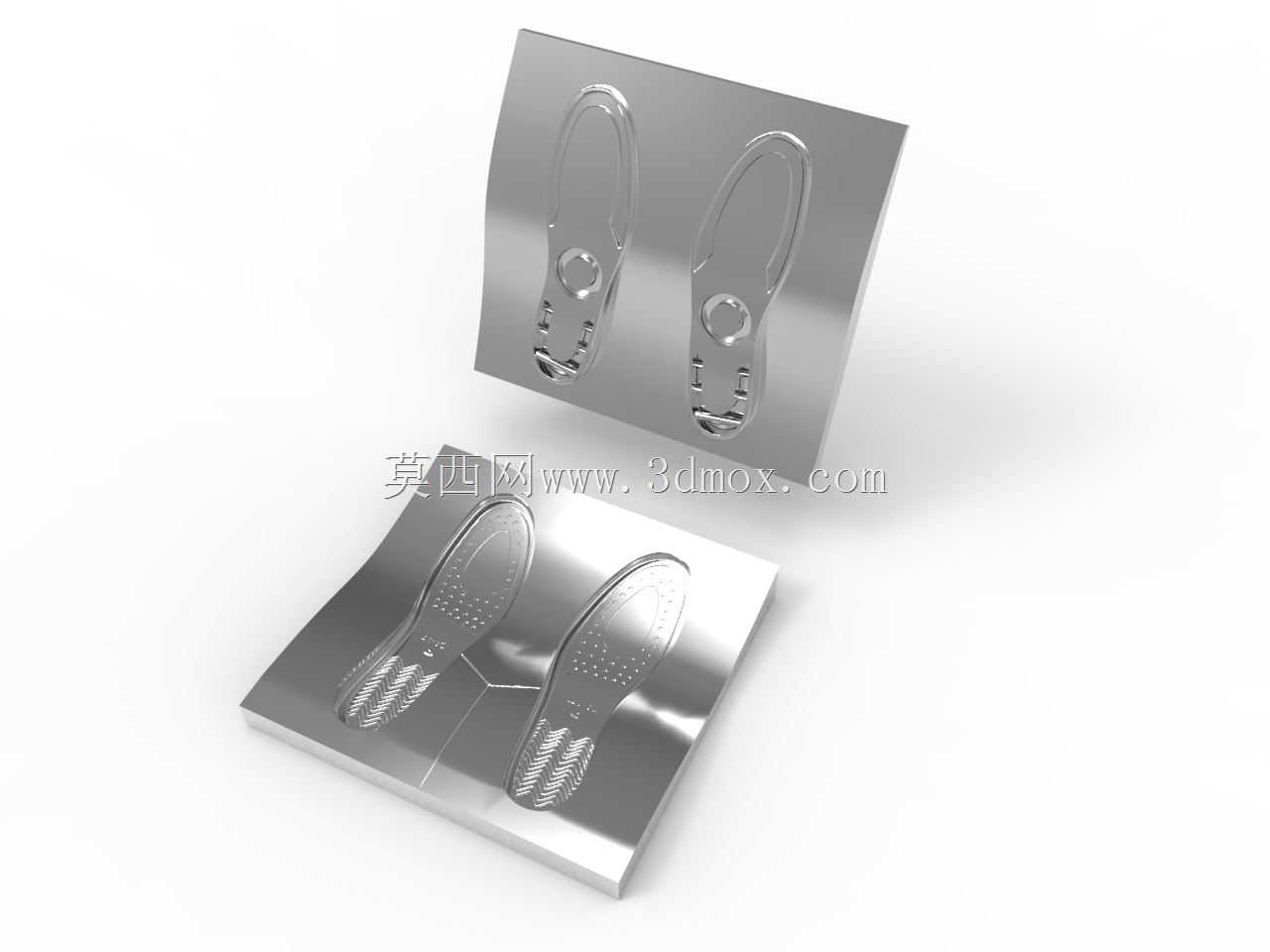

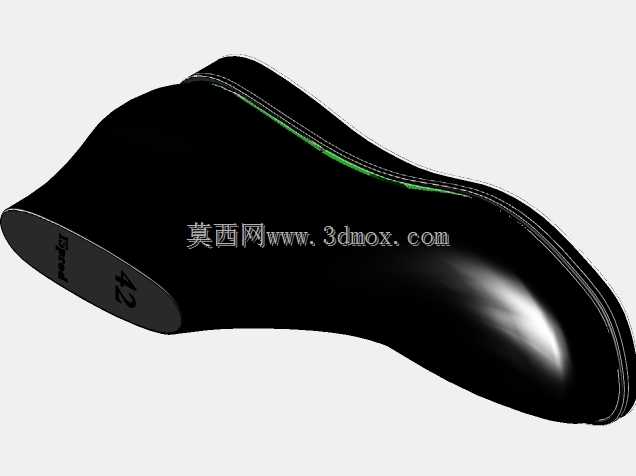

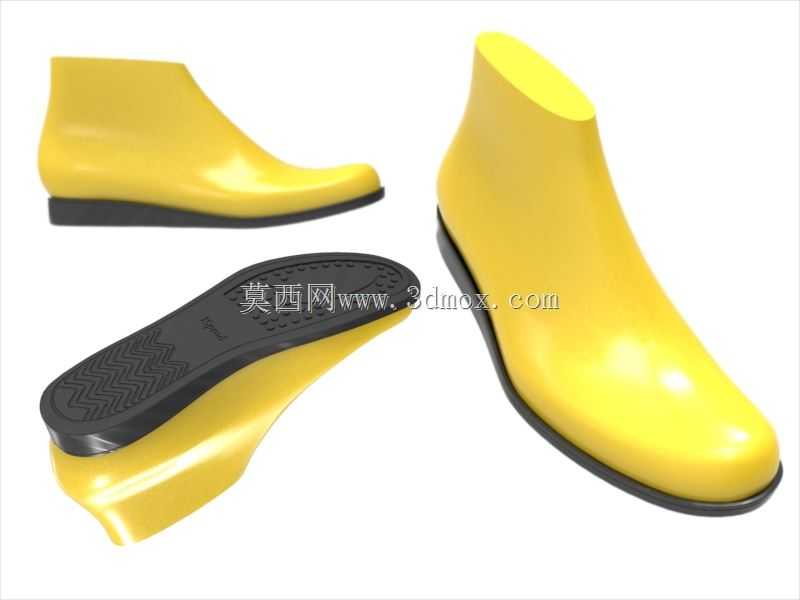

这套模具是面向制鞋生产环节开发的专用成型工装，主要应用于休闲鞋、运动鞋鞋底与鞋楦匹配型腔的批量注塑加工场景，在制鞋生产线中承担着鞋底外形精准复刻、成型尺寸一致性管控的核心作用，是衔接鞋款设计方案与量产成品的关键工艺载体。从实际生产用途来看，该模具采用上下模对合的结构布局，上模设置对应鞋楦轮廓的凸起成型面，下模加工鞋底纹路的凹陷型腔，合模后形成的密闭空腔可直接注入熔融的鞋用橡塑原料，冷却开模后即可得到与设计鞋楦完全贴合的鞋底成品，能够有效避免传统制鞋工艺中鞋底与鞋楦匹配度不足导致的穿着硌脚、开胶脱落等问题。在功能特性设计上，模具采用一模两腔的对称排布结构，单次合模即可完成左右脚两只鞋底的成型加工，大幅提升单批次生产效率；成型面做了镜面抛光处理，不仅能保证成型后鞋底表面光滑无毛刺，还能减少脱模时的粘模风险，降低生产过程中的次品率；模具分型面沿着鞋底侧围的轮廓线做了精准的贴合设计，合模后密封间隙控制在0.02mm以内，可有效避免注塑过程中出现飞边、溢料的问题，减少后续修边的人工成本。设计思路上，这套模具完全围绕对应鞋码的鞋楦三维数据做逆向匹配开发，型腔轮廓完全贴合鞋楦的足底曲面，保证成型后的鞋底与鞋楦装配时完全贴合，无需额外打磨调整；模具的进料口设置在两腔中间的流道位置，采用平衡式流道设计，保证注入两个型腔的原料流速、压力完全一致，避免出现单腔填充不足、密度不均的问题；模具四周预留了标准的模架安装孔位，可直接适配市面上主流的卧式注塑机安装规格，无需额外做安装位改造。外形尺寸与安装边界方面，模具整体为方形板式结构，长宽尺寸适配常规200吨级注塑机的拉杆间距，合模厚度符合对应机型的最大模厚要求，模具顶出位置与注塑机顶杆孔位完全对齐，安装时可直接锁紧固定，无需额外加装转接板；模具的冷却水道沿着型腔轮廓均匀排布，水道间距控制在15mm，保证成型过程中型腔各位置温度均匀，冷却收缩率一致，确保成型后的鞋底尺寸稳定，不会出现翘曲变形的问题，能够满足连续化批量生产的工艺要求。
