衣架成型用两板注塑模具结构设计

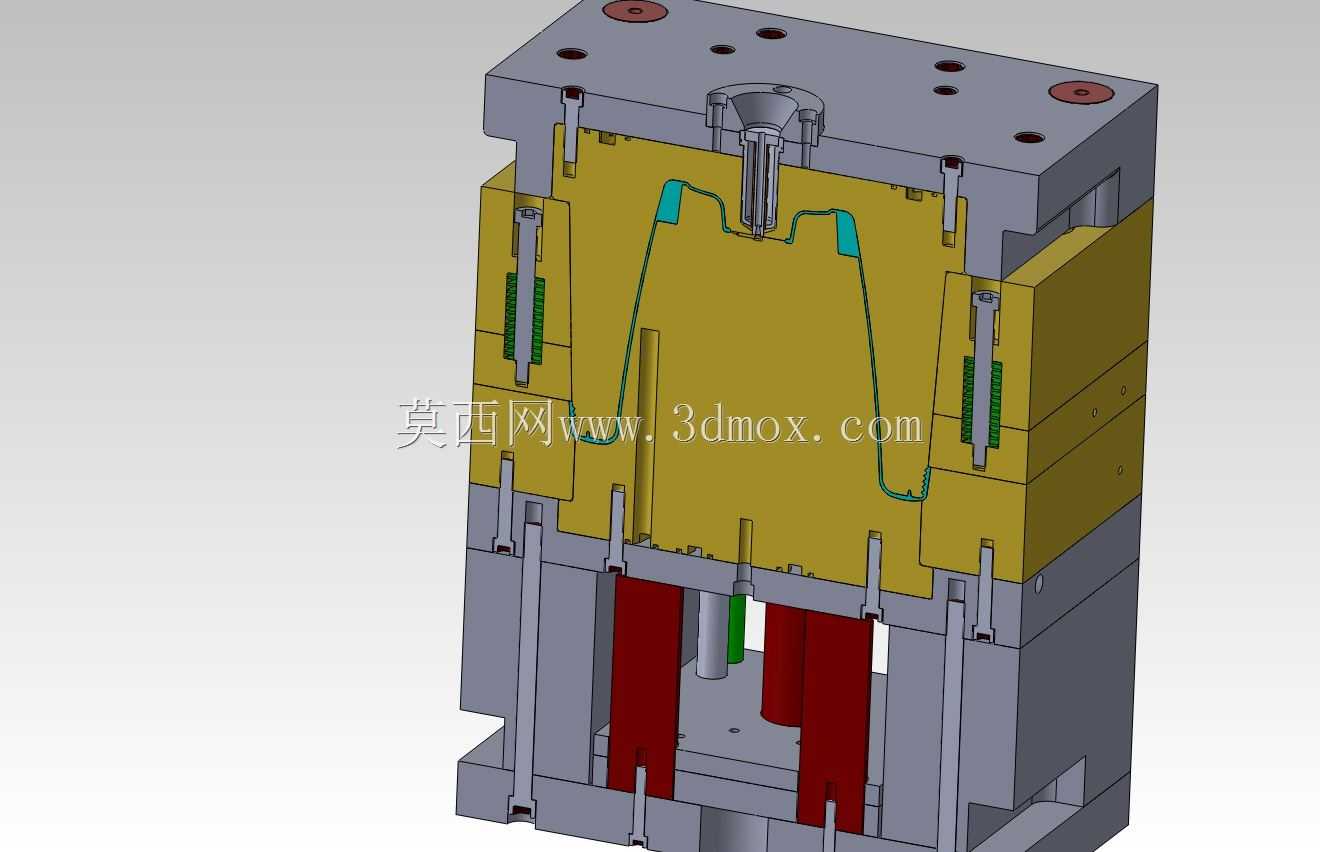

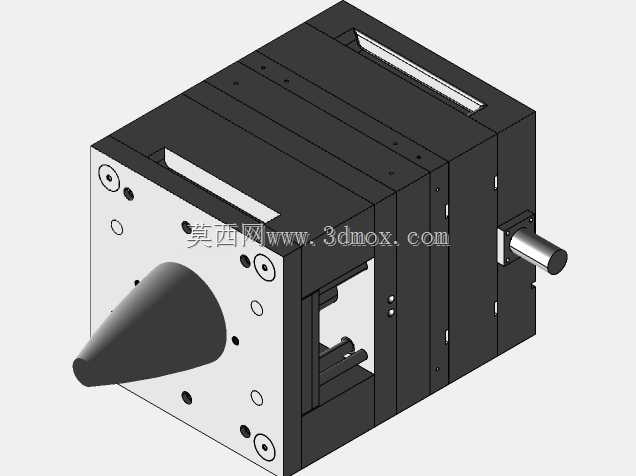

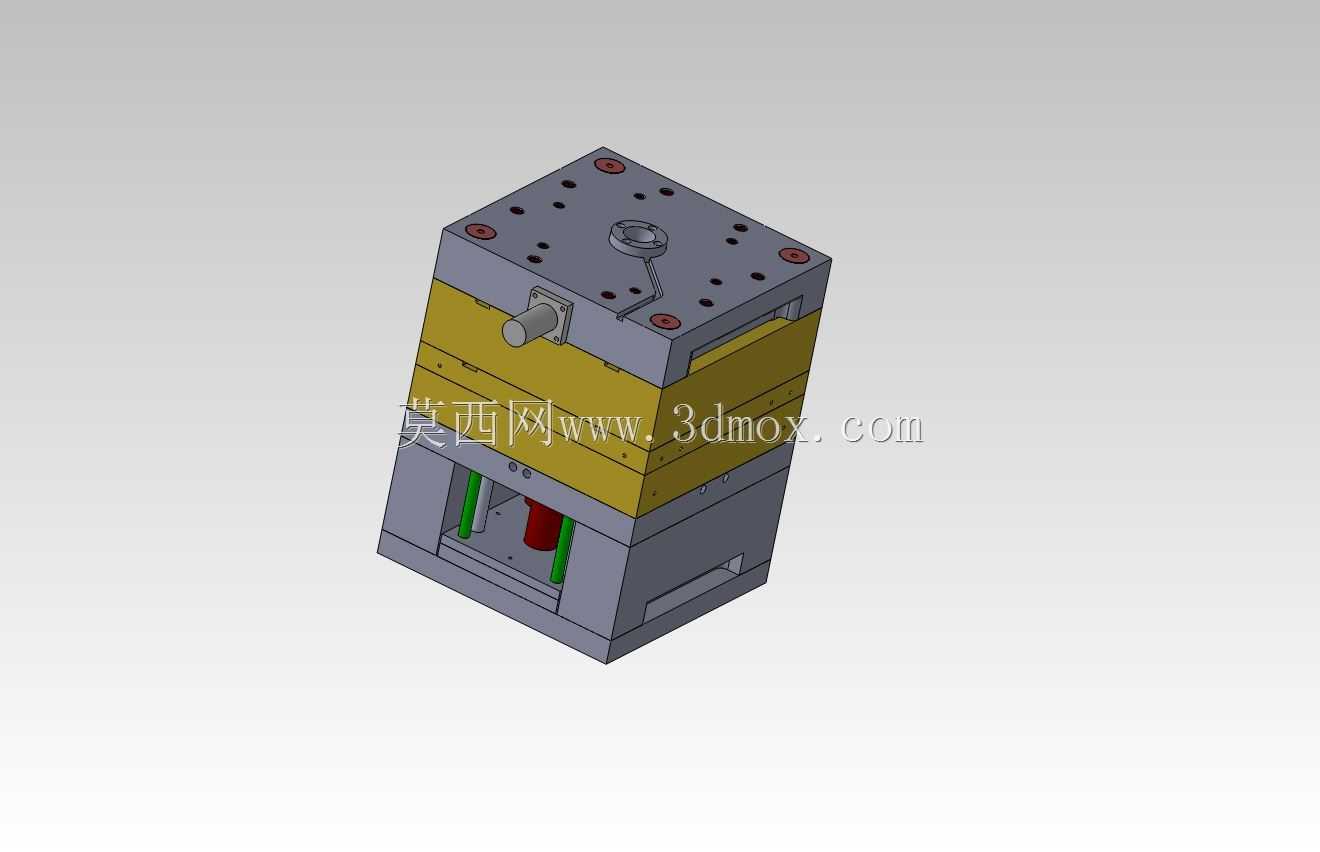

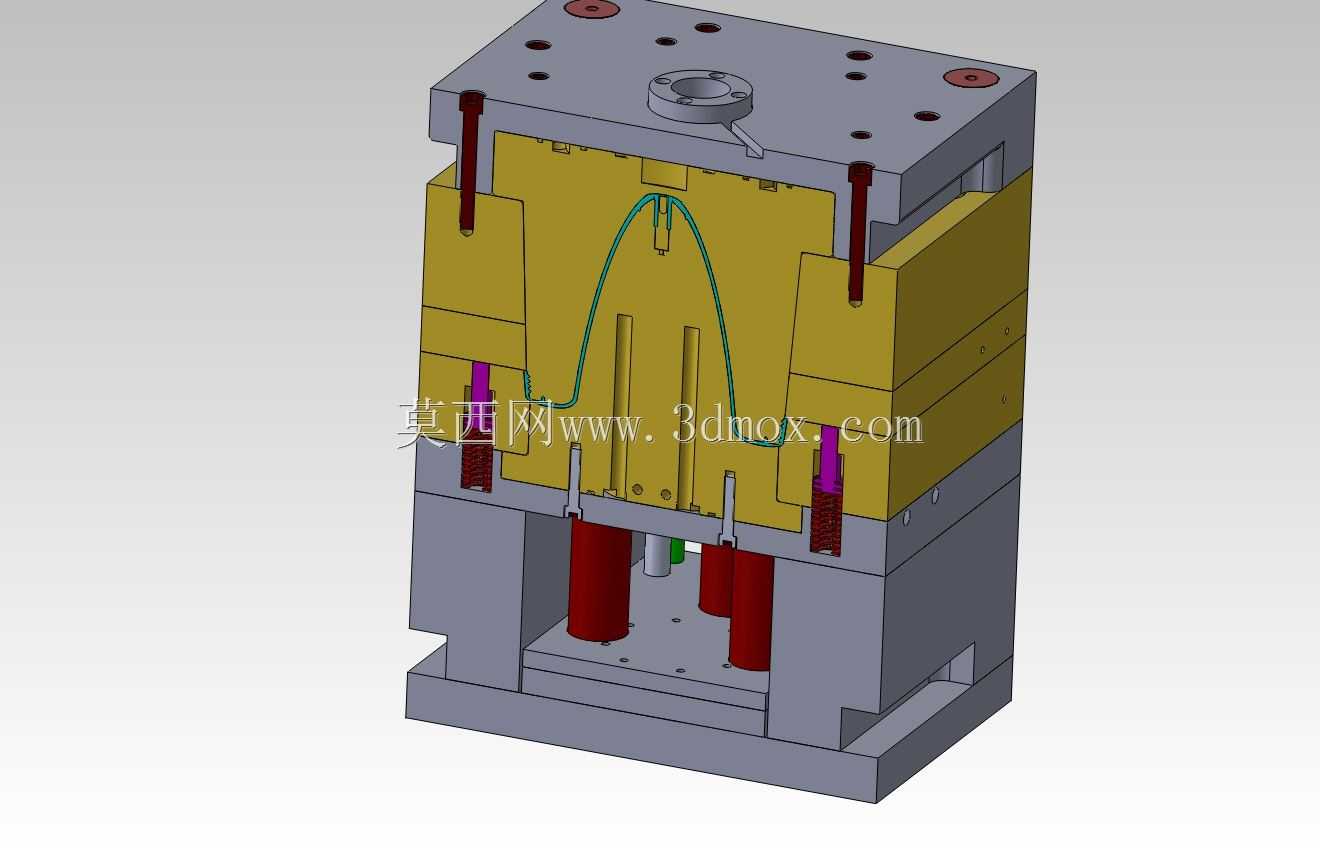

这套模具面向日用塑料制品注塑加工场景，核心用于批量生产弧形挂式塑料衣架，适配中小型卧式注塑机安装使用，可在常规PP、PS改性塑料的注塑工艺参数下稳定运行，满足日用五金、家居用品生产车间的连续化批量生产需求。从实际生产用途来看，该模具通过合模、射胶、保压冷却、开模顶出的完整注塑流程，一次成型即可得到完整的衣架主体塑件，无需后续大量二次修整工序，能有效降低单件塑件的生产周期与人工成本，适配家居用品供应链中大批量订单的交付需求。在功能特性设计上，模具采用标准两板模结构布局，上下模架采用标准模胚规格加工，导柱导套做了高精度配合公差设计，可保证长期开合模过程中的对位精度，避免飞边、错模等常见注塑缺陷；浇注系统采用潜伏式浇口设计，开模时可自动切断浇口凝料，减少后续人工剪浇口的工序；冷却回路沿衣架弧形轮廓均匀排布，可保证塑件各部位冷却速率一致，避免衣架出现翘曲变形、尺寸超差的问题；顶出系统采用圆顶针搭配直顶的组合布局，顶出力均匀分布在衣架的加强筋与边缘位置，顶出过程不会在塑件表面留下明显顶痕，保证成品外观质量。设计思路上，整套模具围绕衣架的弧形薄壁结构做了针对性优化，型腔部分采用整体镶拼结构，既方便后续磨损后的更换维护，也能在加工时保证型腔曲面的光洁度，满足衣架成品的外观要求；模架上的复位杆、弹簧复位结构做了冗余设计，可避免顶针不退撞坏型腔的生产事故；侧面的紫色部件为尼龙开闭器，可保证开模过程中分型面按预设顺序打开，避免流道凝料粘留定模。安装边界方面，模具整体长宽高尺寸适配200吨级以内的卧式注塑机容模空间，顶部定位圈、浇口套尺寸符合通用注塑机炮嘴对接标准，底部顶棍孔位置匹配常规注塑机的顶出杆布局，上下模的吊装螺孔位置合理，方便车间内的模具吊装与换模作业，无需对注塑机做额外改造即可直接上机生产。
