罐式微型卫星探测载荷结构设计

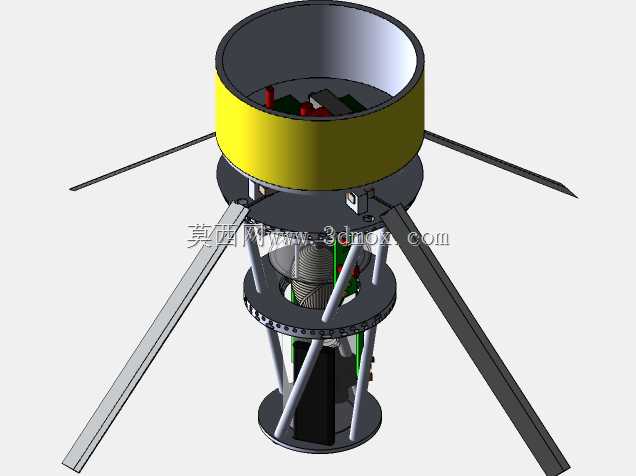

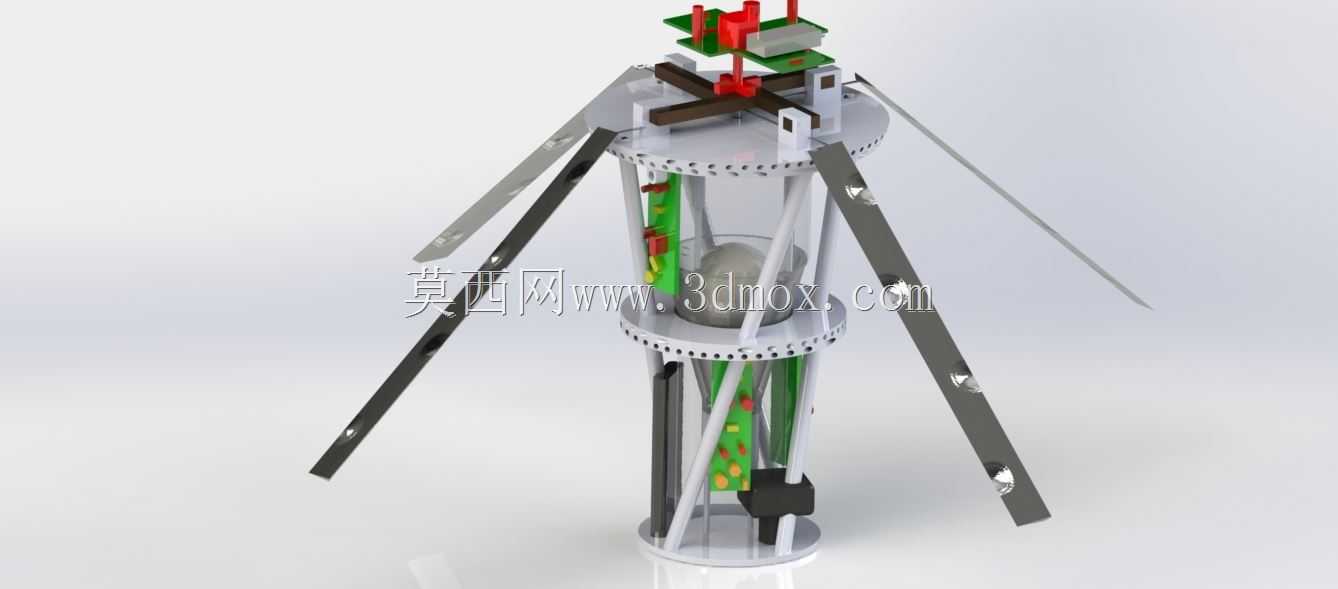

该结构面向近地空间大气参数探测场景设计，整体采用类罐体的立式框架构型，整体尺寸控制在常规易拉罐大小的紧凑范围内，适配探空火箭搭载的有限载荷舱空间，无需对搭载平台做额外改装即可完成装填固定，安装边界完全匹配通用小型探空载荷的标准接口规格，可直接适配多数民用探空火箭的载荷舱安装位。结构主体采用分层式框架布局，上层预留多类环境传感元件的安装位，可同步搭载压力、温度、高度采集模块以及路径记录单元，所有传感元件通过框架内部预设的走线槽完成布线，避免外置线路在高速飞行过程中受气流冲击损坏。中层设置载荷容纳舱，可放置核心数据处理模块与供电单元，舱体周边采用镂空式支撑结构，在保证整体结构强度的前提下最大限度降低自身重量，提升载荷携带效率。下层集成自主分离触发机构与着陆缓冲组件，当载荷随火箭抵达预定高度后，分离机构可自动触发解锁，无需额外地面遥控指令即可完成载荷与箭体的脱离，脱离后外置的多组弹性支撑臂自动展开，在下落过程中起到气动减速的作用，触地时支撑臂可通过自身形变吸收冲击能量，保证内部电子元件在着陆过程中不受冲击损坏，可在无额外降落伞配置的前提下实现有限高度范围内的安全着陆。整体设计充分考虑极端工况下的可靠性，所有外露结构件均做圆角过渡处理，避免高速飞行过程中产生应力集中，支撑臂展开角度经过反复校核，既保证下落过程中的气动稳定性，又能在触地时形成足够的支撑跨度，防止载荷侧翻导致传感元件无法正常工作。框架各层之间采用快拆式连接结构，便于后期更换不同功能的探测模块，适配不同的探测任务需求，无需对整体结构做大规模改动即可快速完成功能切换，可广泛应用于近地空间环境参数采集、低空大气探测、小型航天载荷验证等场景，为微型探测载荷的标准化设计提供了可参考的结构方案。
