弧形掩护手臂结构外观设计方案

　　在各类需要外露运动部件做外观遮蔽与边缘防护的设备场景中，这类弧形掩护手臂结构的应用十分普遍，小到桌面级小型自动化设备的运动臂走线遮蔽，大到商用展示类设备的活动臂外观包覆，都能看到同类型结构的设计逻辑。从实际使用需求出发，这类掩护手臂首先要承担的是外观修饰作用，设备外露的运动臂如果直接裸露内部的管线、拼接缝隙，不仅视觉上显得零散杂乱，还容易在设备运行过程中积灰，或是被操作人员误触到运动缝隙带来安全隐患，因此这类掩护件的第一个设计核心，就是在不干涉臂体运动行程的前提下，完整覆盖需要遮蔽的区域。

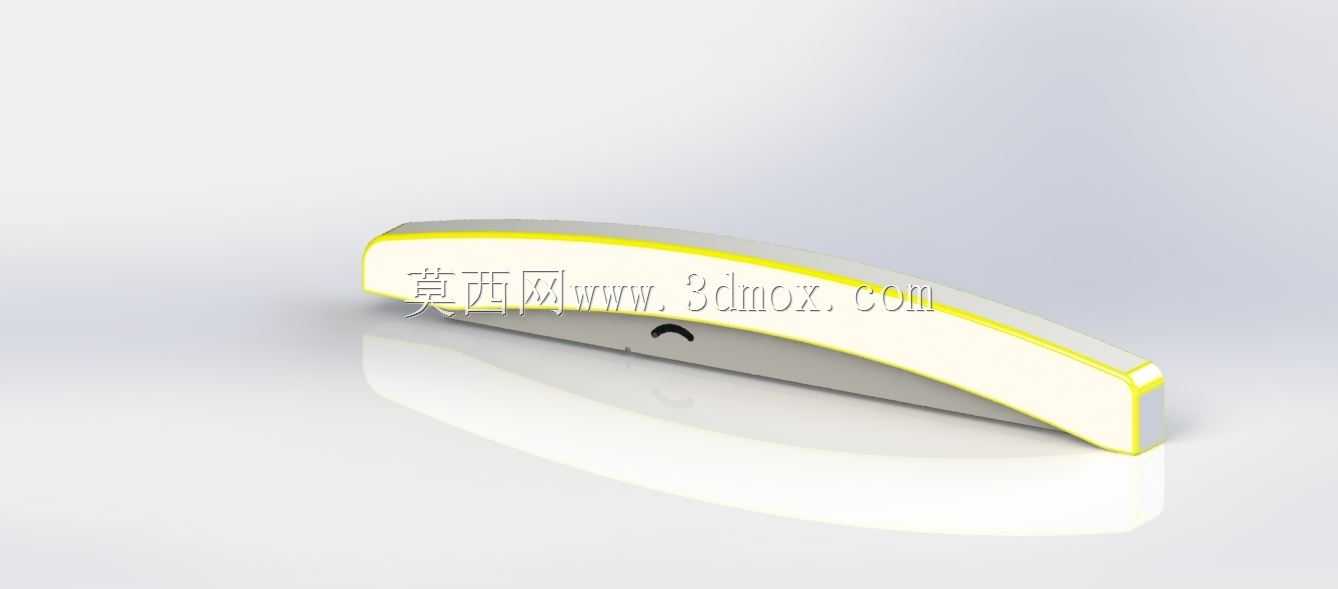

　　从结构设计思路来看，整体采用大曲率弧形轮廓，是为了匹配对应臂体的运动轨迹，弧形的曲率半径经过反复校核，确保臂体在全行程摆动过程中，掩护件与周边固定结构、其他运动部件之间始终保留足够的安全间隙，不会出现运动干涉卡滞的问题。主体结构分为内外两层，外层为带亮边修饰的弧形盖板，边缘做了小圆角过渡处理，避免锐边划伤装配人员或是设备使用者，内层为承托基座，基座上预留的小型半圆定位孔，是用于和臂体内部的定位销配合，确保掩护件安装后不会出现沿臂体长度方向的窜动，同时基座上预留的沉头安装位，可以让固定螺丝完全沉入结构内部，不会在外观面露出螺丝头破坏整体的视觉完整性。

　　从安装边界来看，这类掩护手臂的整体宽度适配常规小型设备臂的截面尺寸，安装时不需要对原有臂体做大规模的切削改造，只需要在臂体对应位置加工出匹配的定位销孔与螺丝孔位，就可以完成快速装配，后期维护拆卸时，只需要拧下固定沉头螺丝，就可以将外层盖板与内层基座分离，方便检修臂体内部包裹的管线、传动组件。结构的壁厚设计经过考量，外层装饰盖板的壁厚控制在均匀的1.5mm，既保证了足够的结构刚度，不会在日常擦拭、轻微触碰下出现凹陷变形，也不会因为壁厚过大增加不必要的重量，给臂体的驱动组件带来额外的负载。内层承托基座的壁厚略厚于外盖板，在安装孔位周边做了局部的加厚筋位处理，避免多次拆装后螺丝孔出现滑牙失效的问题。

　　在实际使用场景中，这类掩护手臂除了基础的遮蔽防护作用，边缘的亮色装饰条还可以起到视觉提示的作用，让操作人员可以清晰识别臂体的运动轮廓范围，在设备运行时保持安全距离，避免误碰。弧形的外表面做了光滑的曲面处理，没有多余的凹槽与棱角，日常清洁时只需要用抹布沿弧面擦拭就可以清理表面积灰，不会出现清洁死角。结构的拼接缝隙控制在0.2mm以内，既保证了不同温湿度环境下结构热胀冷缩不会出现挤压变形，也避免缝隙过大进入灰尘、细小杂物影响内部臂体的运行。从建模逻辑来看，整个结构采用曲面建模生成整体弧形轮廓后，再做实体加厚与局部特征切除，所有的圆角过渡都保持曲率连续，确保后期开模生产时不会出现脱模困难、壁厚不均导致的缩痕问题，定位孔与安装位的位置公差控制在±0.05mm，保证装配时的互换性，同批次生产的掩护件不需要额外修配就可以直接安装到位。
