双握轮式手动台式压力加工设备结构

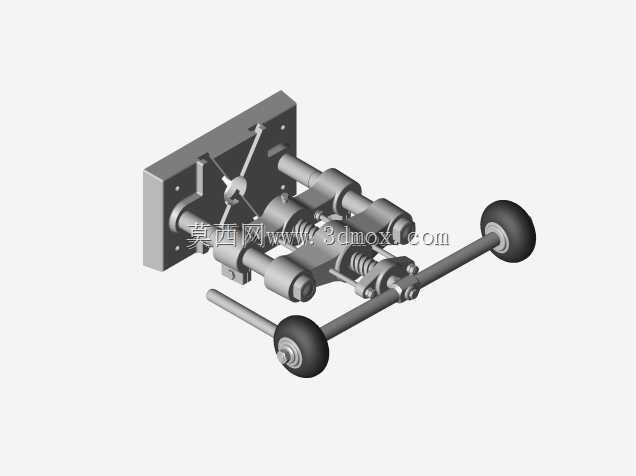

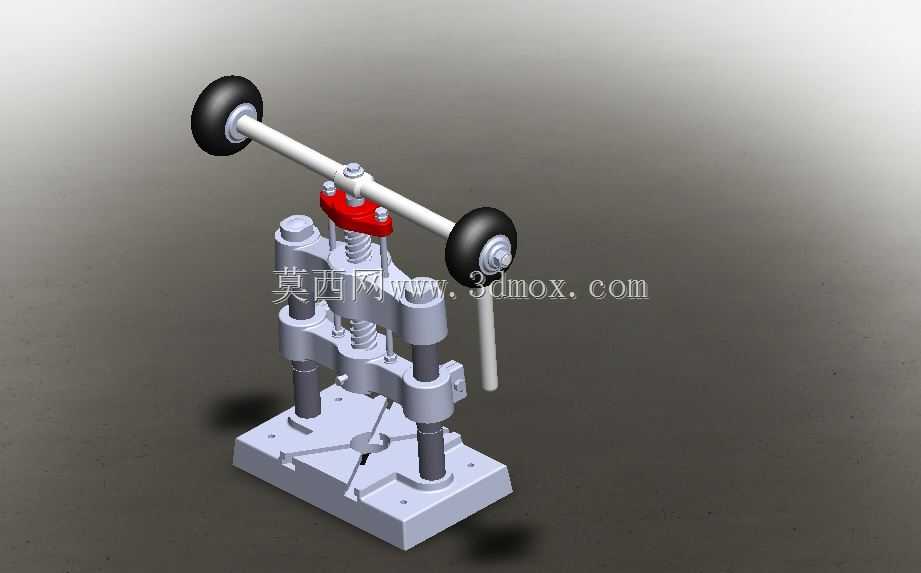

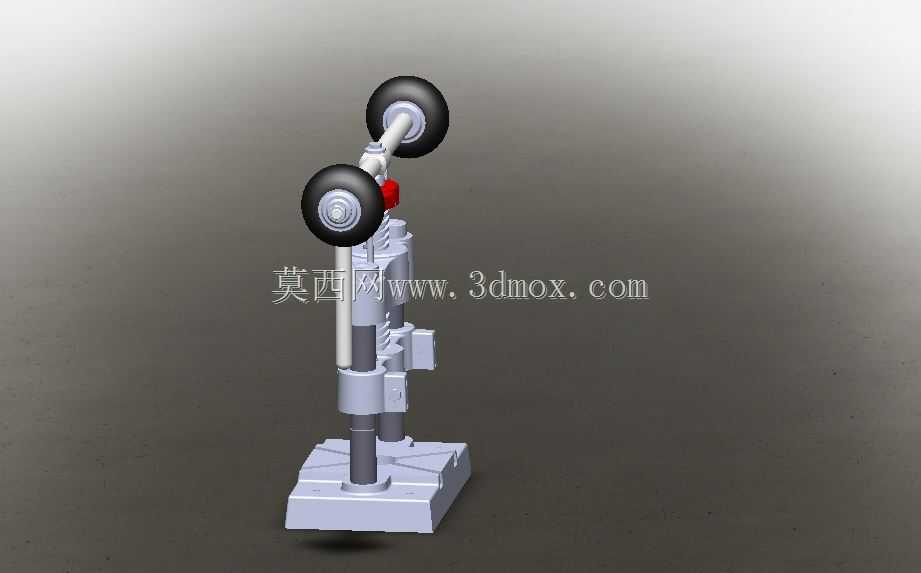

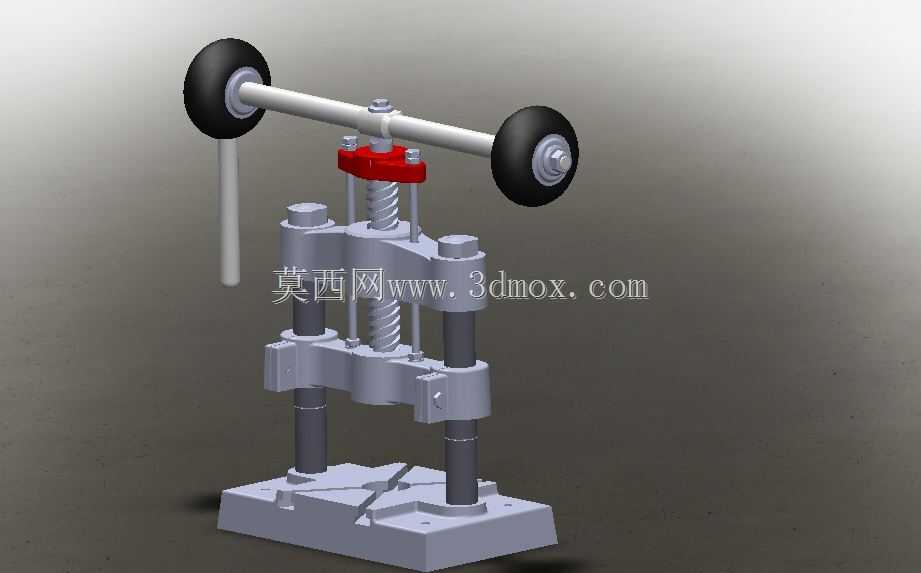

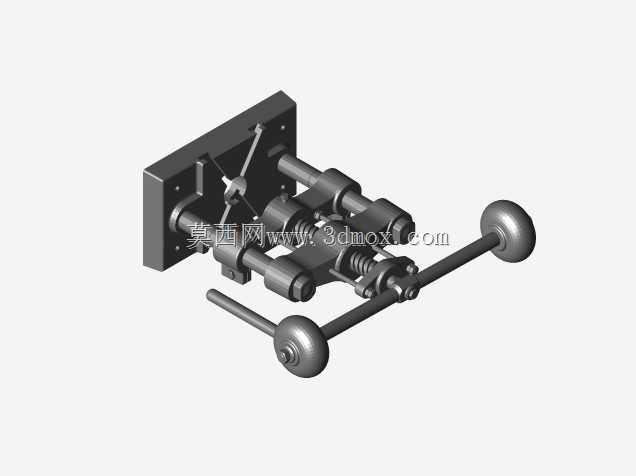

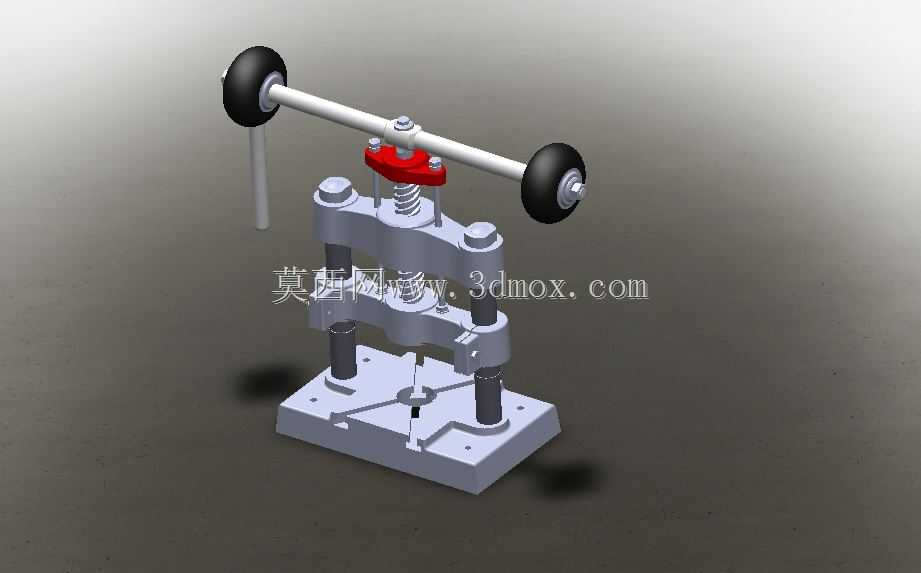

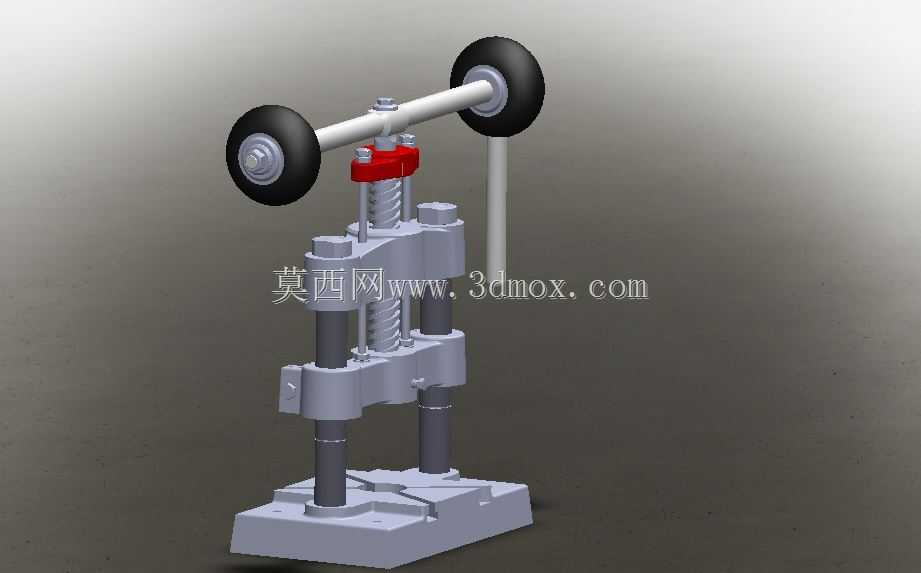

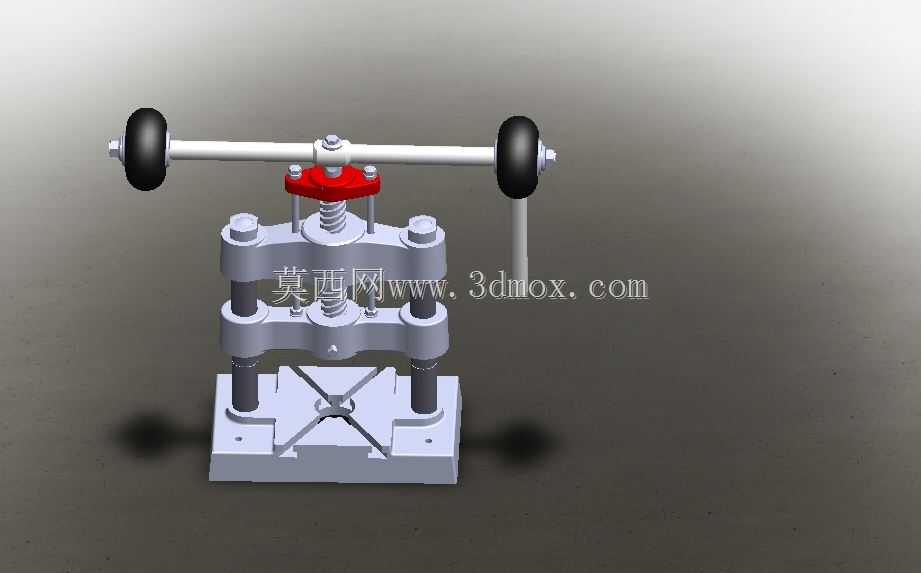

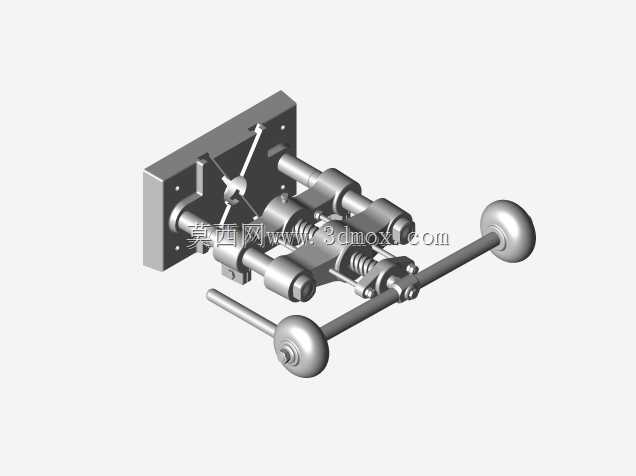

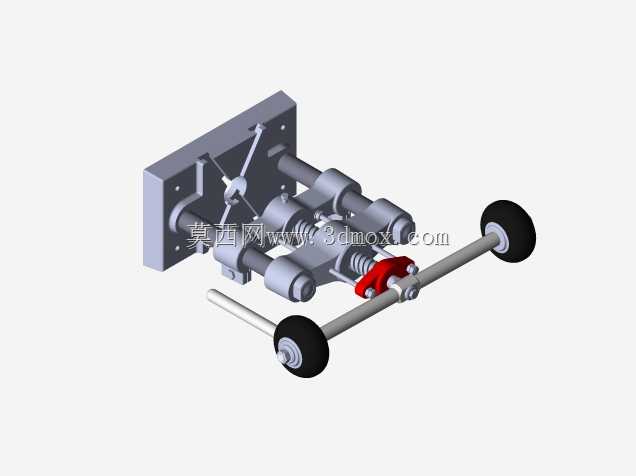

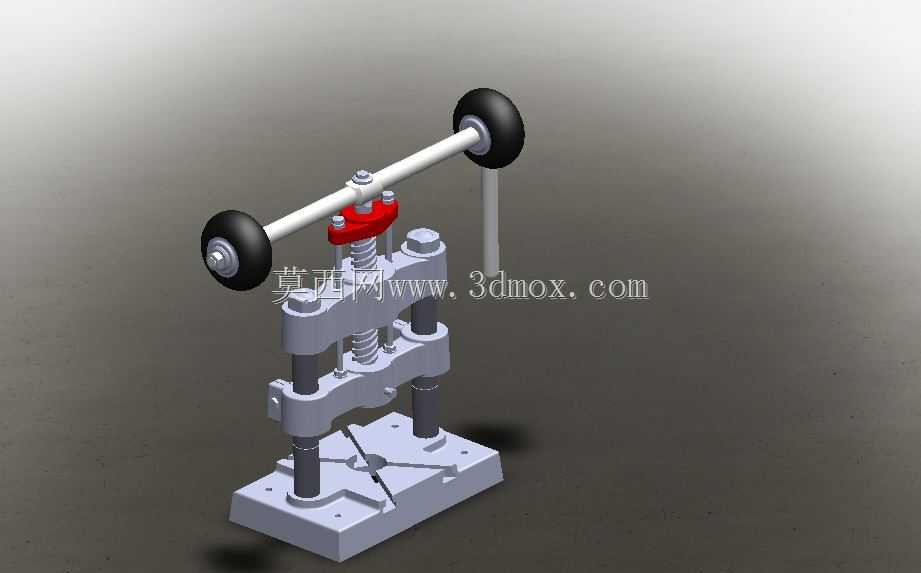

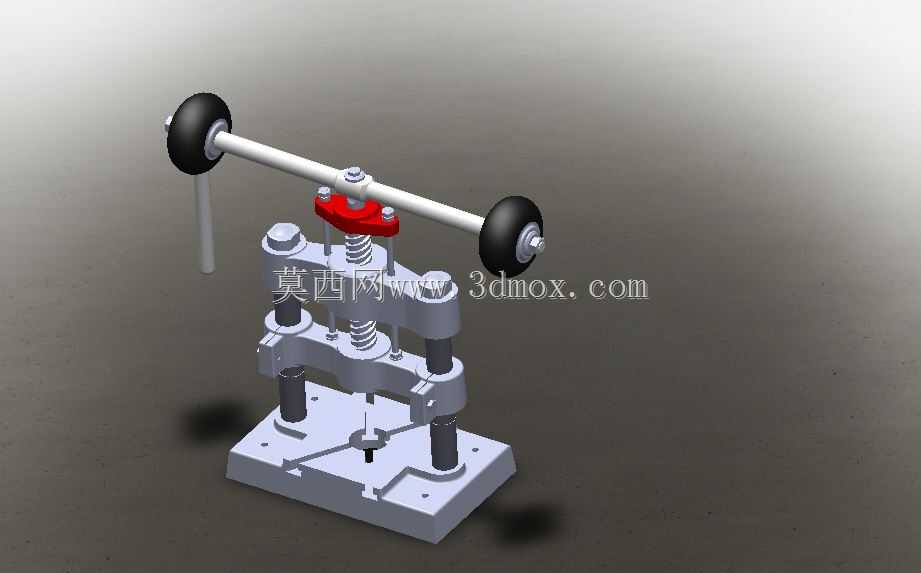

这款手动压力设备主要面向小型五金加工、电子元器件装配、维修工坊、教学实训等场景使用，可完成薄金属片冲孔、小尺寸零件压装、销轴铆接、简易冲压成型、轴承压入等轻负载压力加工作业，无需外接动力源，依靠人力即可完成施压操作，适合无供电环境、小批量零散加工、现场维修作业等场景使用，相比大型冲压设备占地更小、操作门槛更低、采购与使用成本更可控。设备整体采用立式框架结构设计，底部为带安装孔的方形铸铁底座，底座表面开设T型槽与定位孔，可适配不同规格的工装夹具安装，安装时可通过螺栓将底座固定在工作台面，避免施压过程中设备移位，底座的支撑面经过平面度处理，保证工件放置的水平度，减少压装过程中的偏载问题。中部为双立柱导向结构，两根垂直导柱连接上下机架部分，为施压滑块提供精准的垂直导向，避免压头下行过程中出现偏斜，保证施压位置的精度，导柱表面做硬化耐磨处理，长期往复运动也不易出现磨损卡顿。上部的施压机构采用杠杆增力结构，横向操作杆两端配备防滑握轮，操作人员双手握持握轮转动操作杆时，通过内部的螺旋副结构将旋转运动转化为压头的垂直直线运动，配合复位弹簧实现压头的自动回程，操作时施力更省力，杠杆与螺旋副的组合增力结构可以将人手的操作力放大数倍，输出足够的作业压力，同时压头行程可通过上部的锁紧螺母进行调节，适配不同高度的工件加工需求。设备的整体外形紧凑，底座宽度适配常规工作台的摆放尺寸，整体高度符合站立操作的人机工程学要求，操作时无需过度弯腰或抬臂，长时间作业也不易产生疲劳，压头的工作区域预留足够的操作空间，方便工件取放与位置调整，框架式的结构设计保证了整体刚性，在额定施压范围内不会出现明显的结构形变，保证加工精度与操作安全。
