手轮驱动立式手动压合工装结构设计

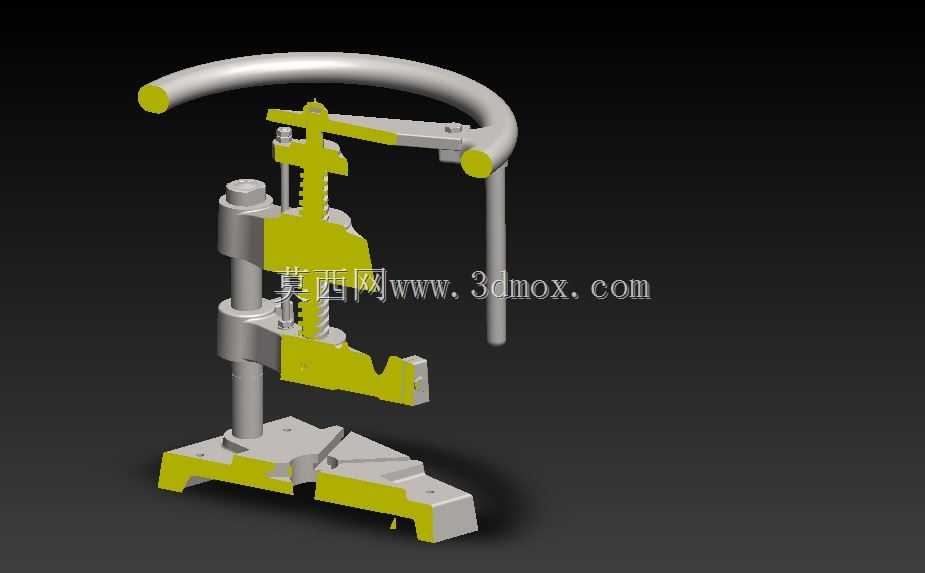

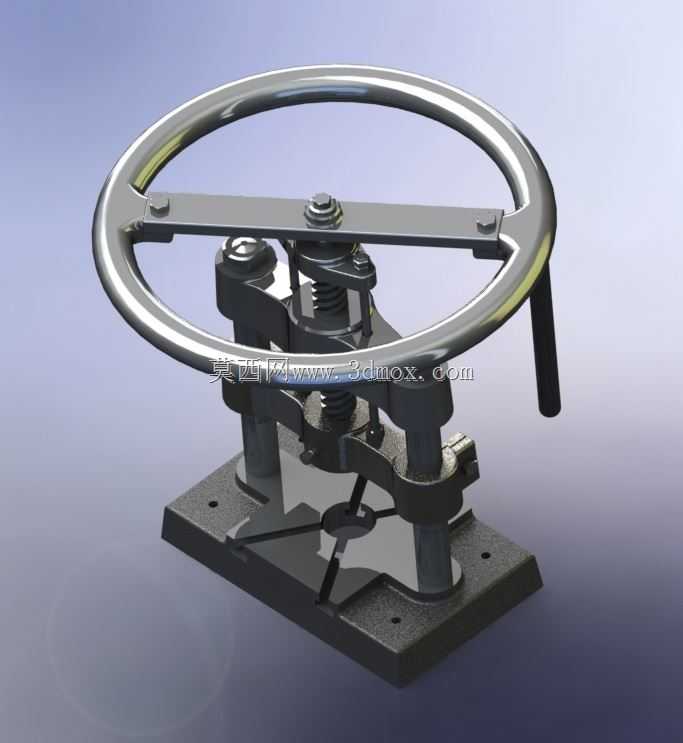

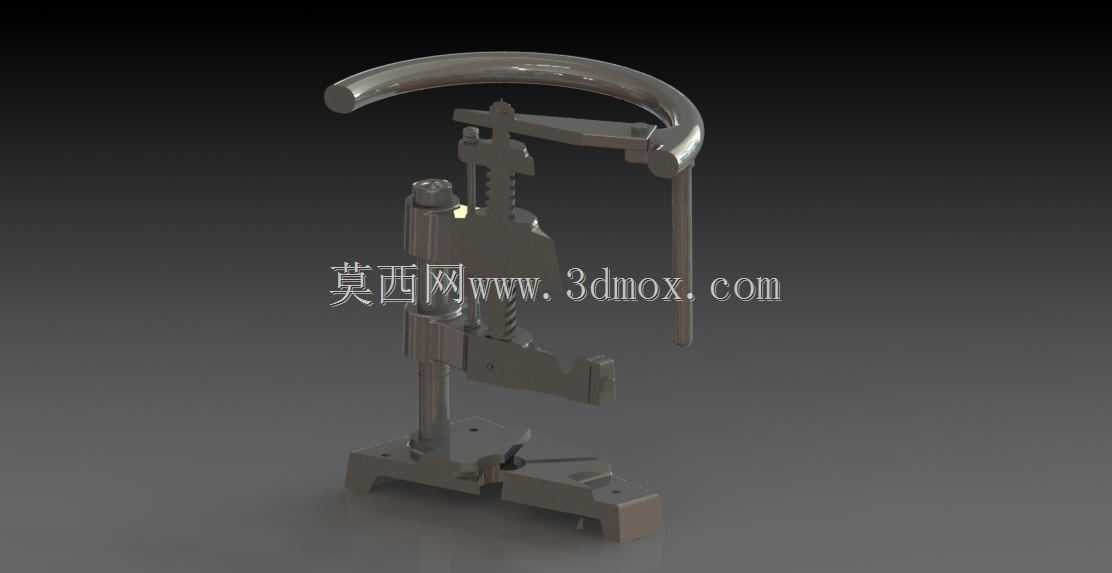

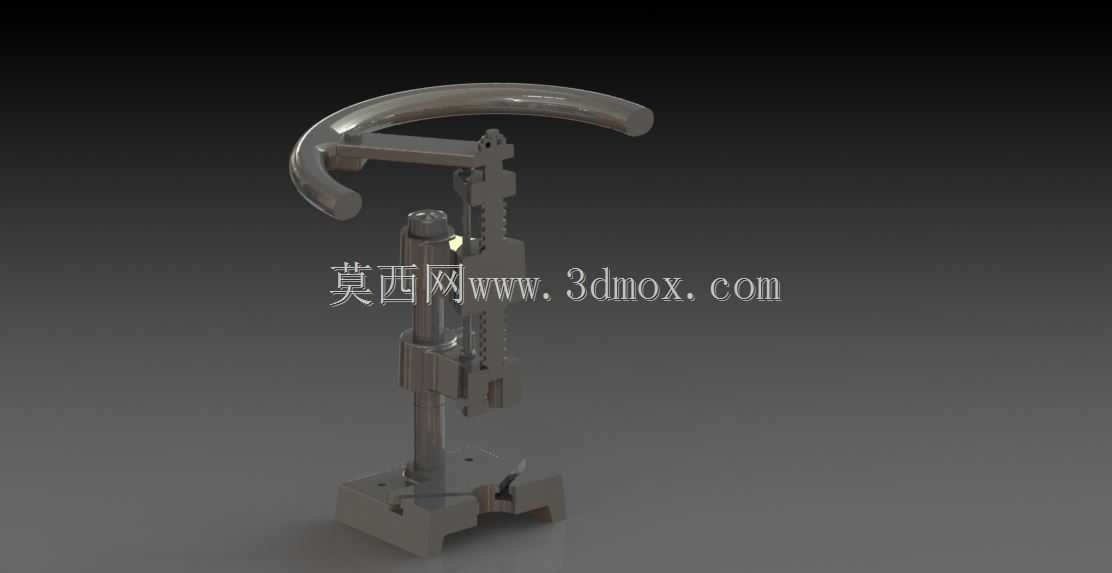

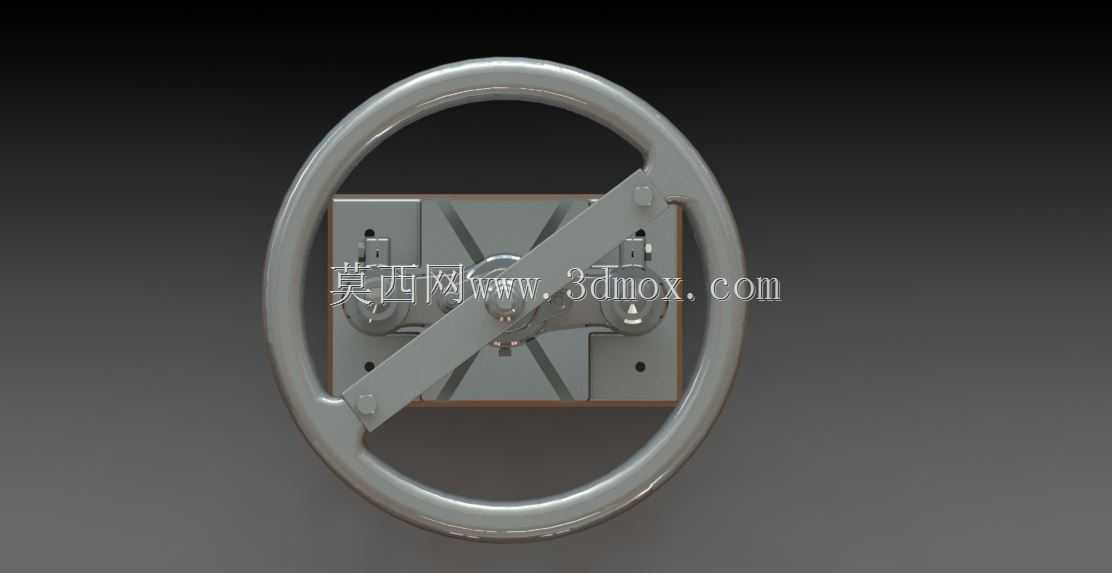

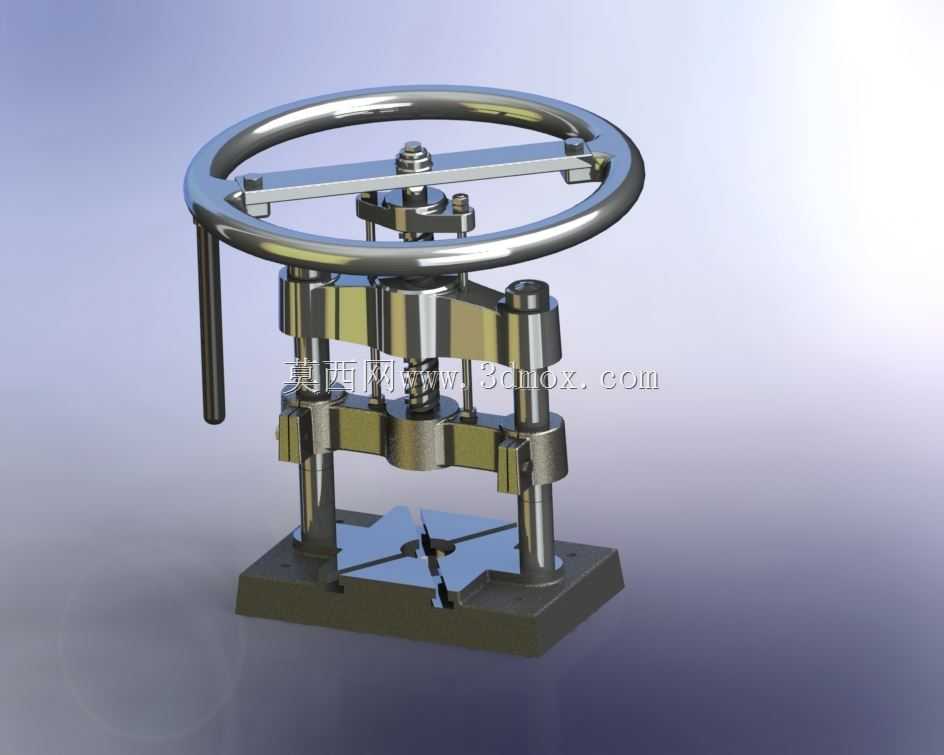

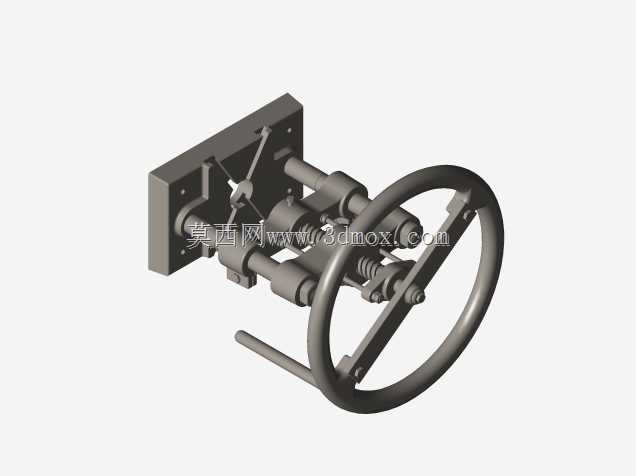

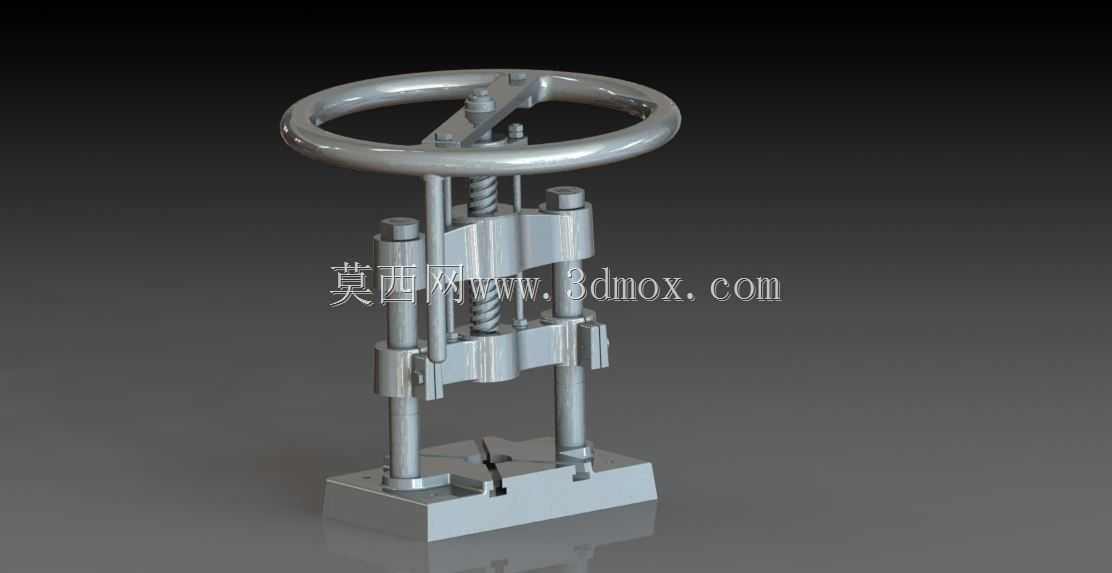

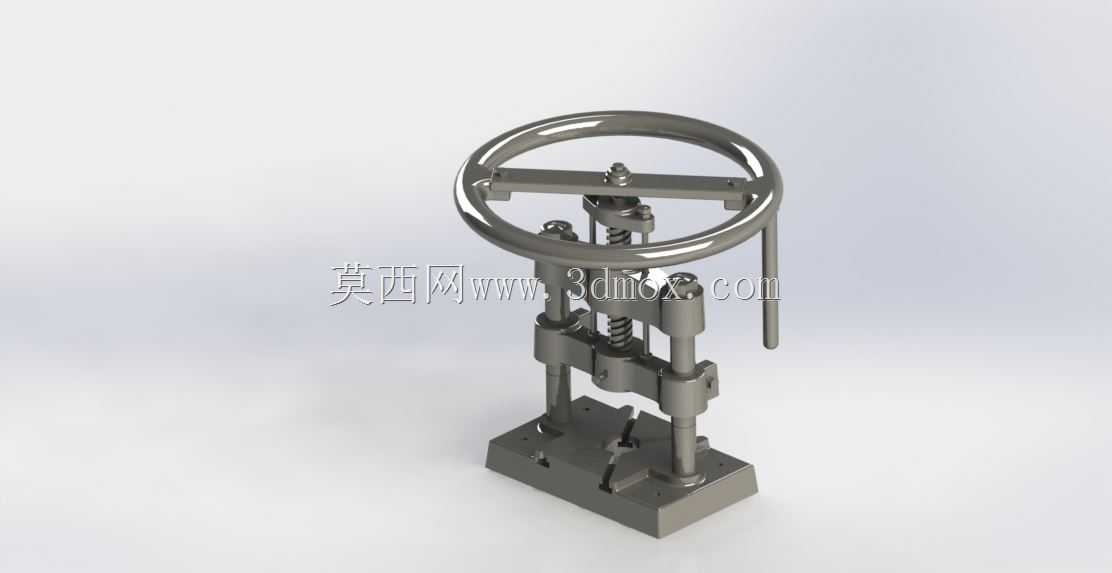

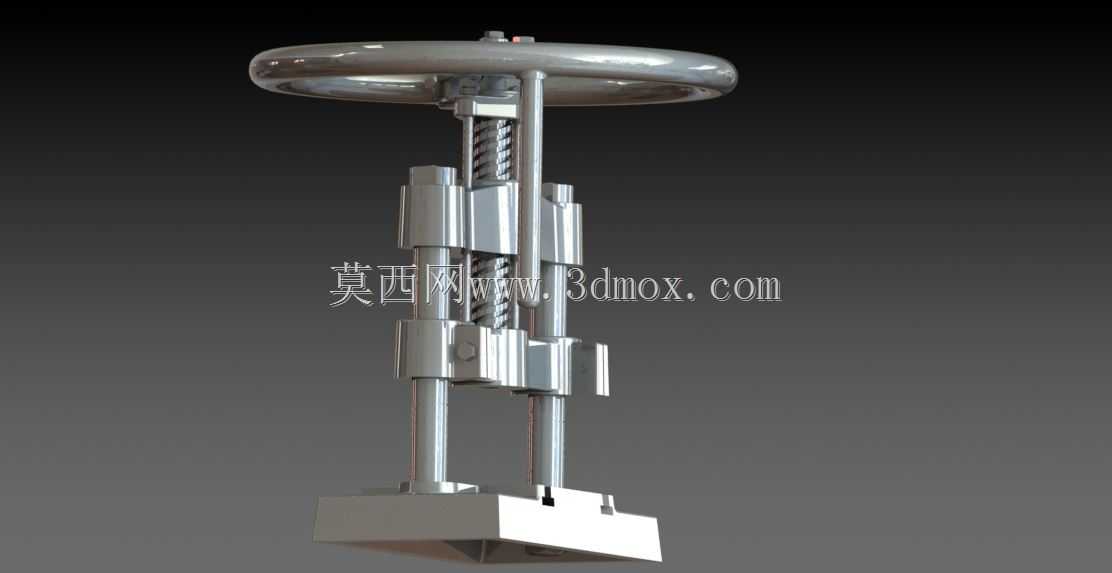

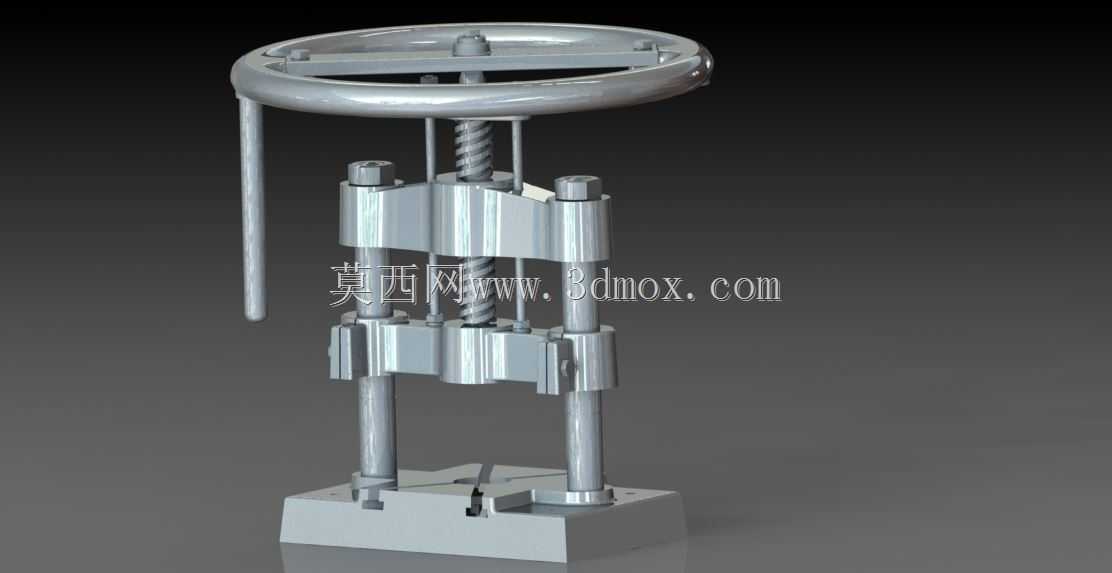

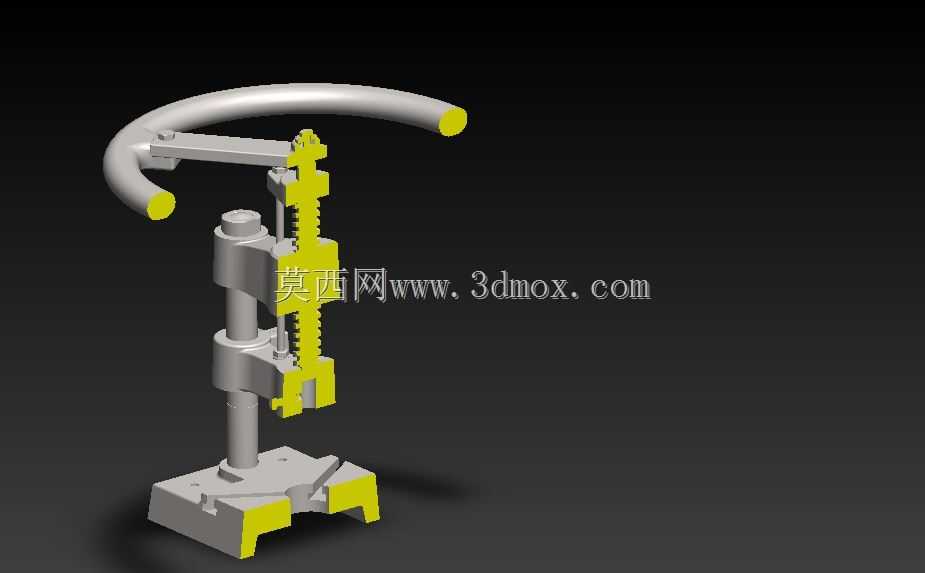

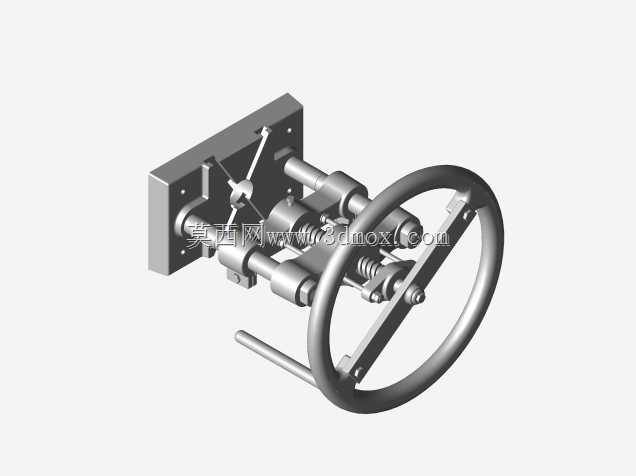

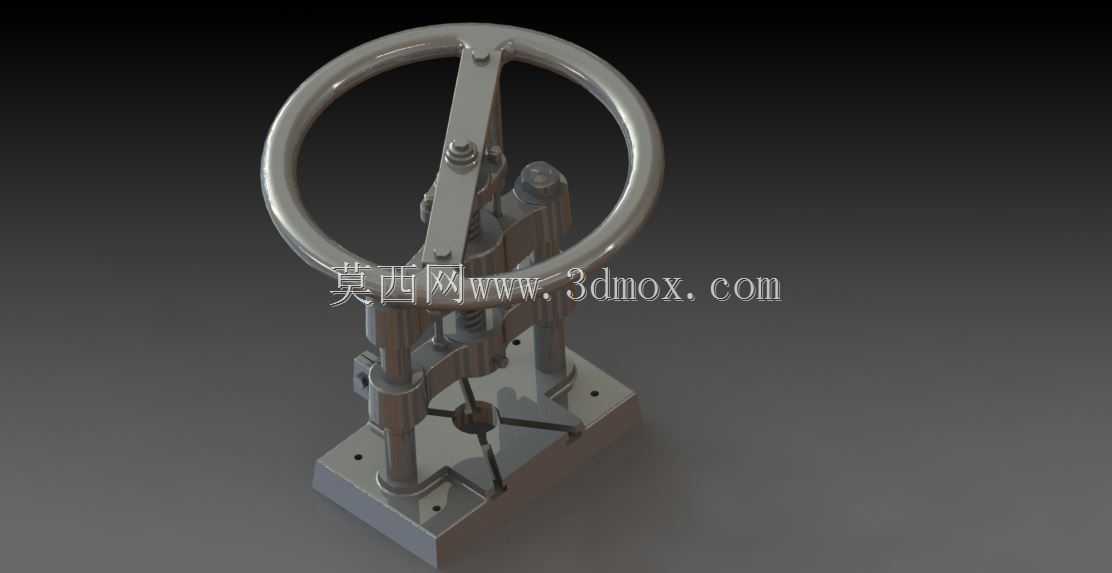

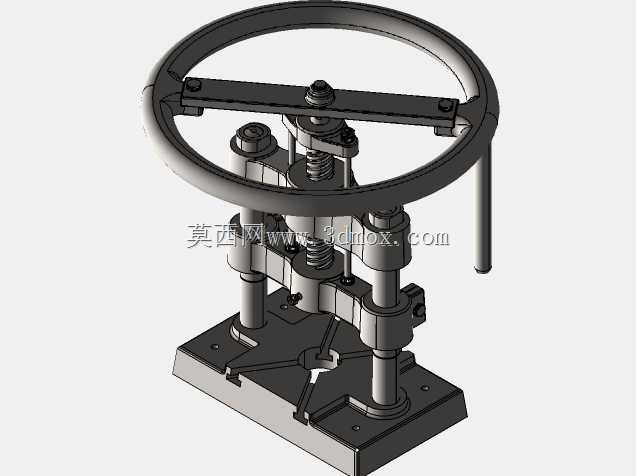

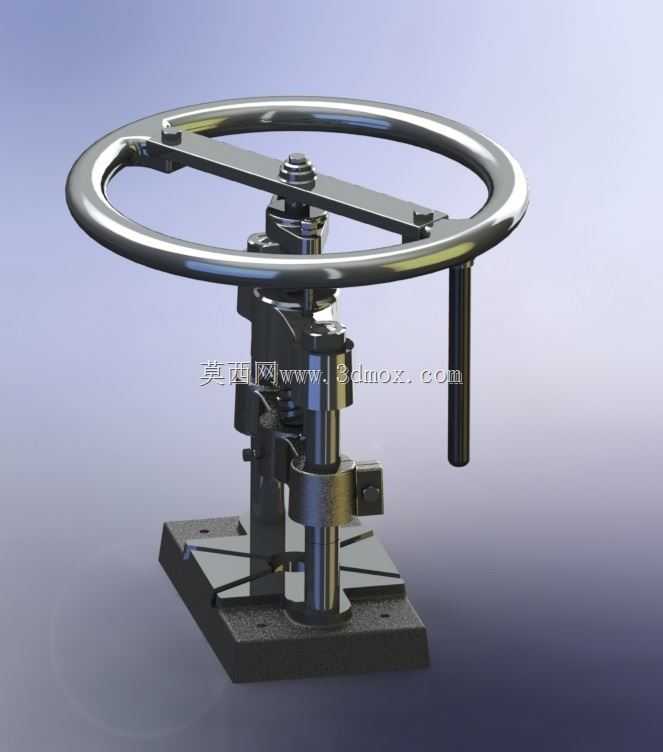

这款手动施压设备主要面向小批量零部件压装、试样压制、小型零件铆接与装配场景，常见于五金维修工位、教学实训车间、小型五金加工坊、实验室试样制备环节，无需外接动力源即可完成小吨位的施压作业，适配无供电场景下的轻载压合作业需求，可完成轴承压入、小零件铆接、薄材冲样、塑料件压合、简易校直等多种轻载施压工序。设备整体采用立式框架结构，顶部设置环形手轮作为动力输入部件，操作人员转动手轮即可通过内部的螺旋传动副将旋转运动转化为压头的直线往复运动，螺旋副自带机械自锁特性，施压过程中不会因为负载反作用力出现压头回弹的情况，能够稳定保持施压压力，保障压合作业的精度与安全性。设备的导向结构采用双立柱光轴导向设计，两根平行的立式导向柱搭配直线滑动衬套，保障压头下行过程中始终保持垂直姿态，不会出现偏载歪斜的情况，有效避免压装过程中工件被压偏、损坏的问题，压头下方设置带定位槽的方形安装底座，底座上预留有工装安装螺孔与T型定位槽，可根据不同的加工需求快速更换适配的压头与定位工装，拓展设备的适用范围。设计过程中充分考虑手动操作的人机工程特性，手轮的握持直径设置在适合成人双手操作的尺寸区间，手轮边缘做圆弧过渡处理，长时间操作不易磨手，螺旋副的导程经过优化匹配，既保证转动手轮时的施压力度处于成人手臂可轻松输出的范围，也兼顾压头的下行进给效率，不会出现空行程进给过慢影响操作效率的问题。设备整体的安装边界紧凑，底座占地面积小，可直接放置在常规工作台面上使用，无需额外做地基固定，整体高度适配站立操作的人机高度，操作人员无需弯腰或者抬手过高即可完成操作，设备的所有运动部件都做了安全间隙设计，运动过程中不会出现夹手的风险，外露的传动部件都做了圆滑处理，没有尖锐棱角。整体框架采用铸铁材质搭配钢制导向柱，结构刚性充足，能够承受额定范围内的压装负载，长期使用不会出现框架变形的问题，日常维护仅需定期给导向柱与螺旋传动副涂抹润滑脂即可，维护成本极低，非常适合小批量、多频次的轻载施压作业场景使用。
