手动曲柄驱动小型立式冲压加工装置

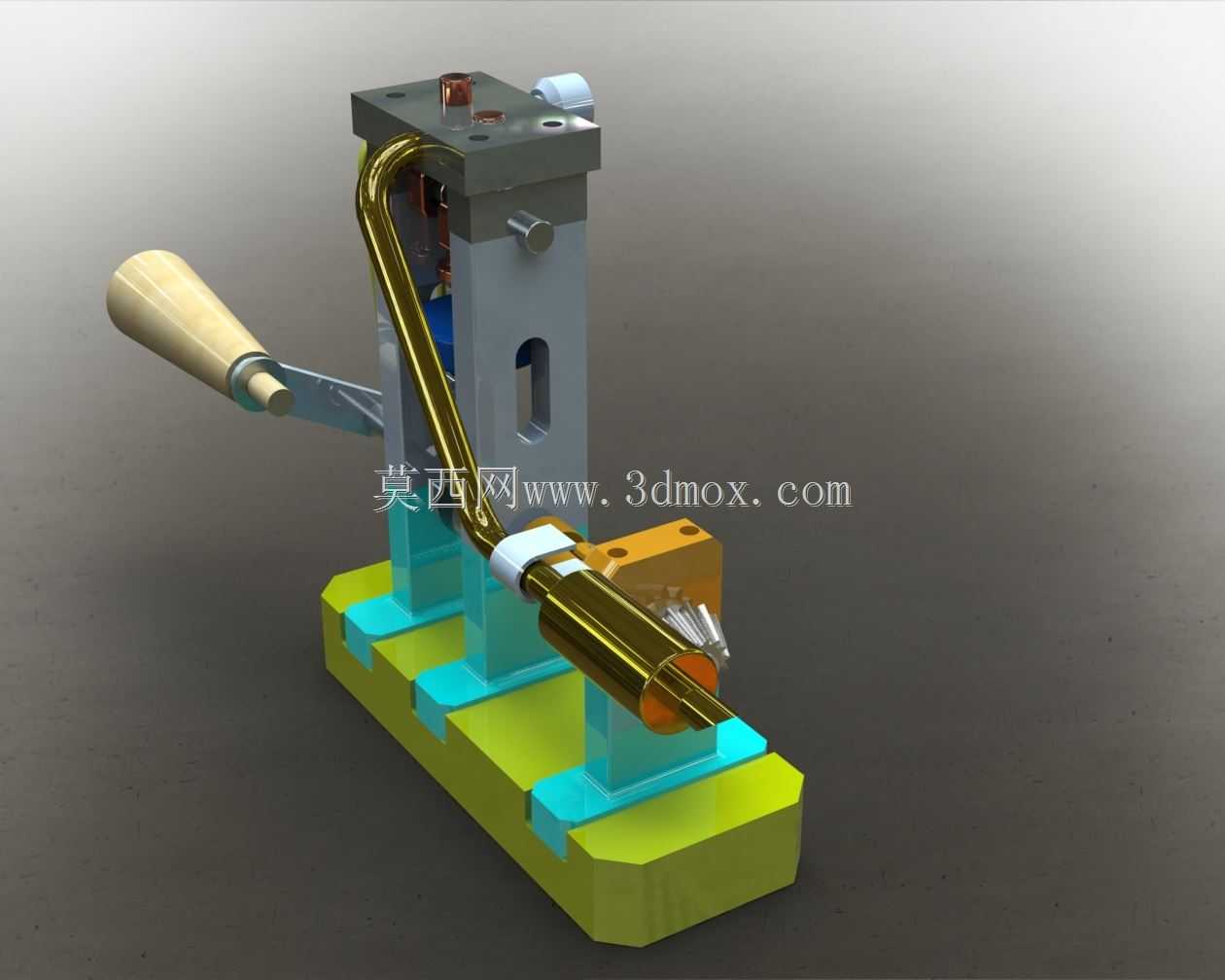

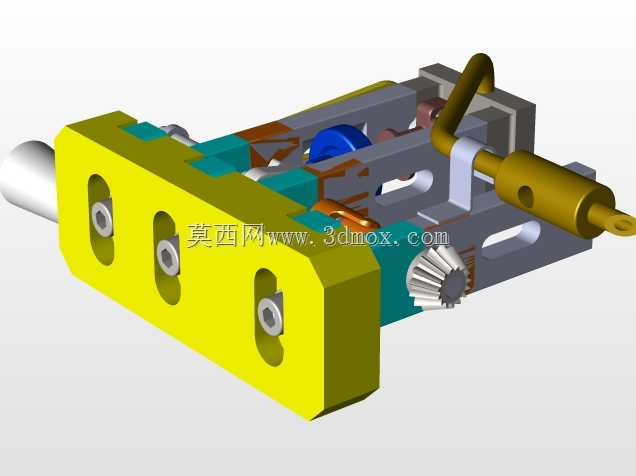

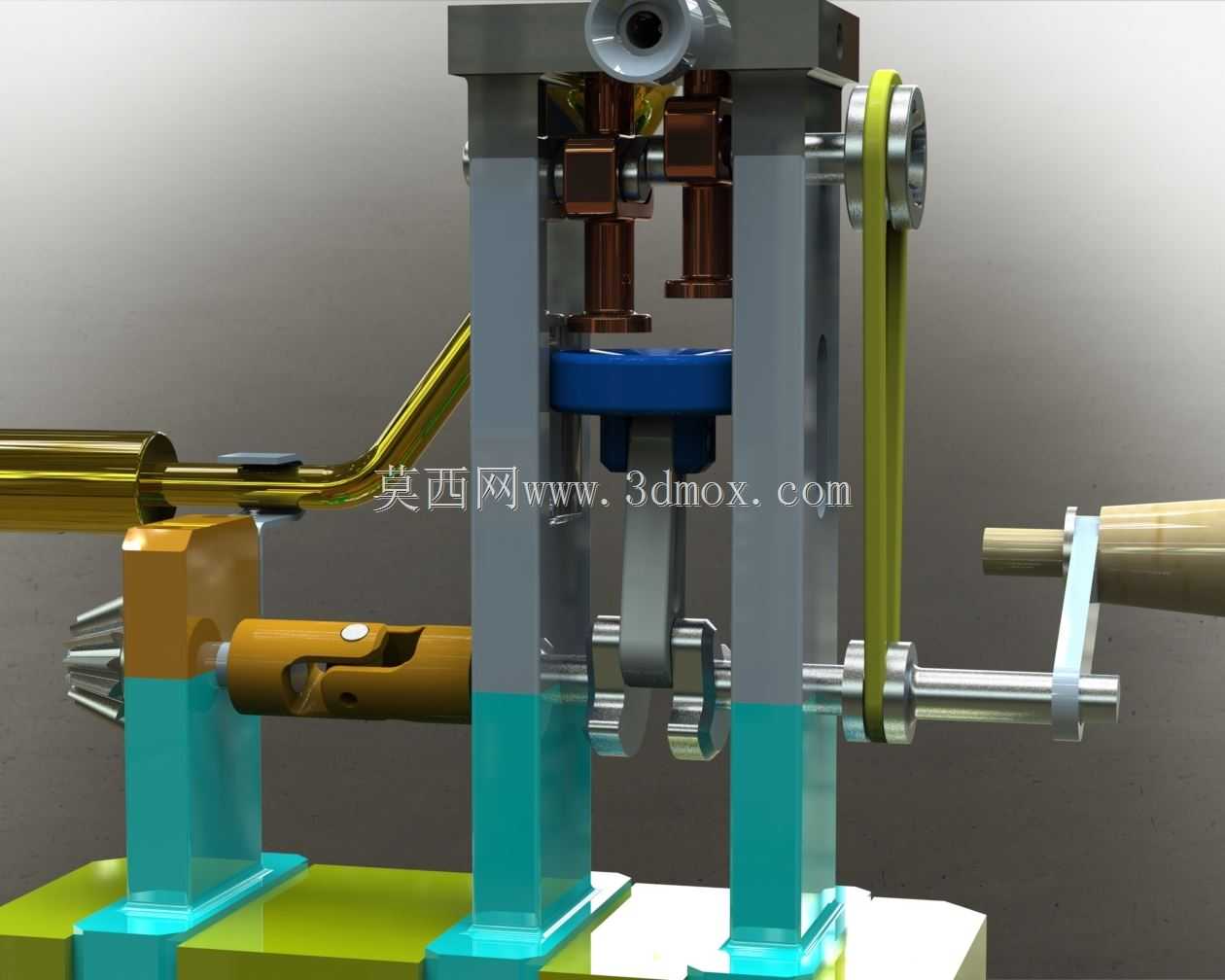

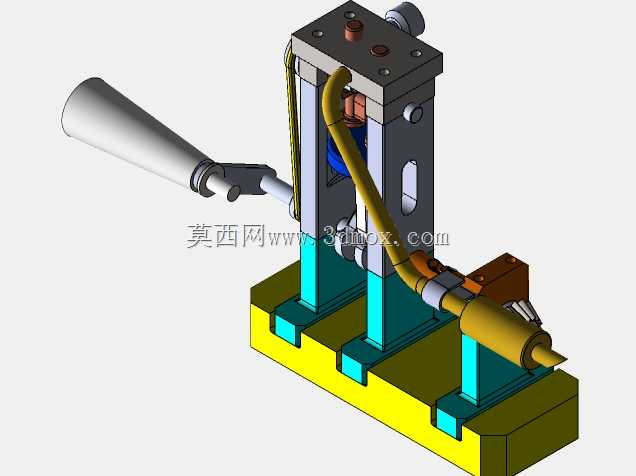

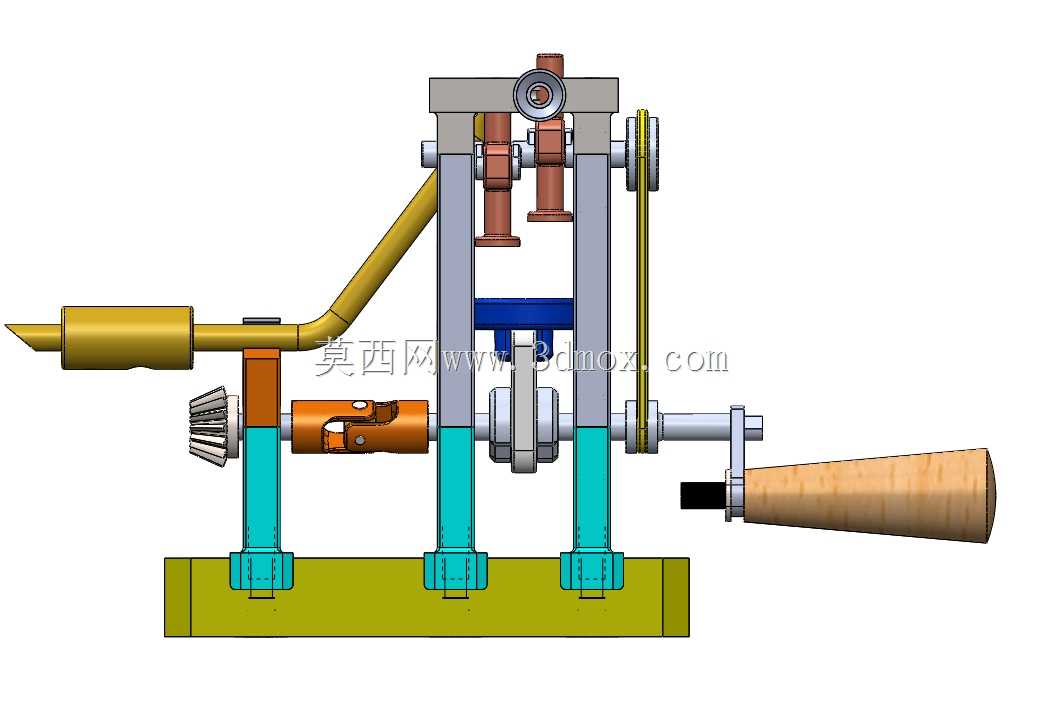

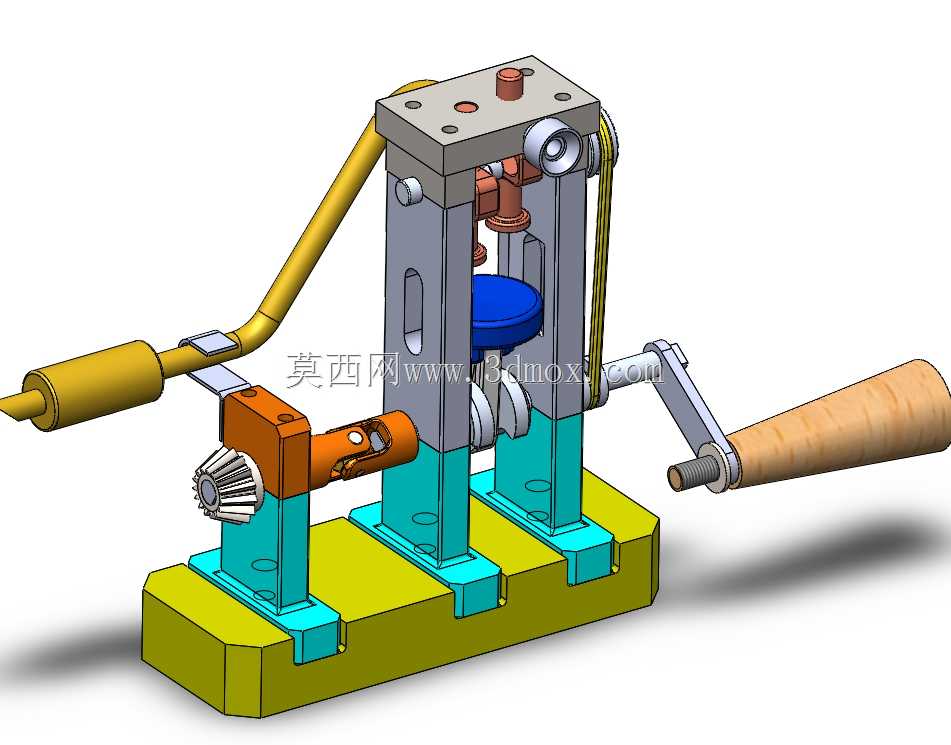

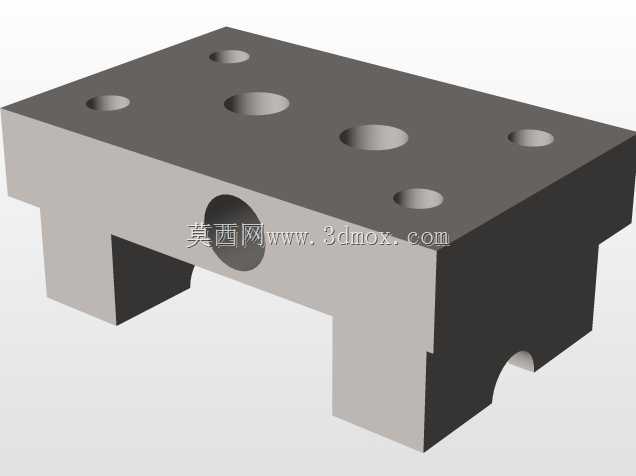

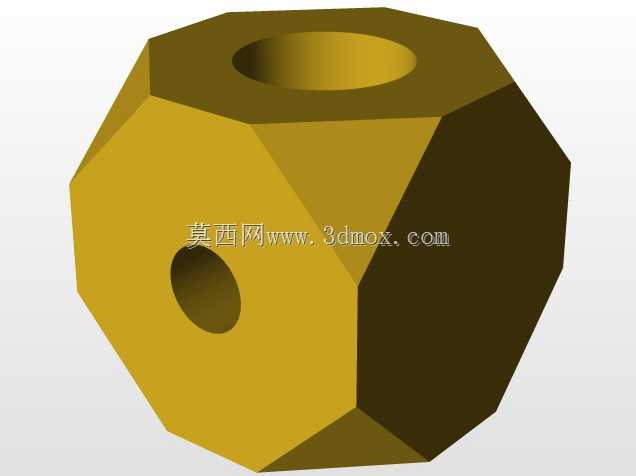

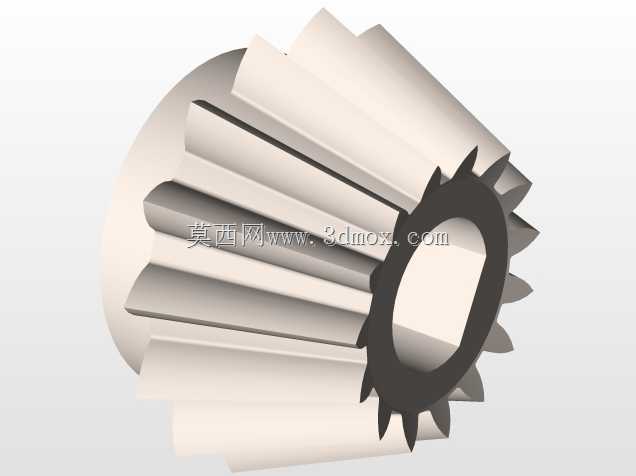

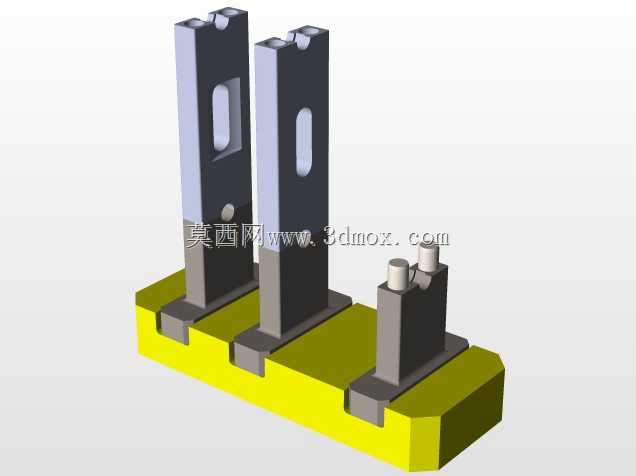

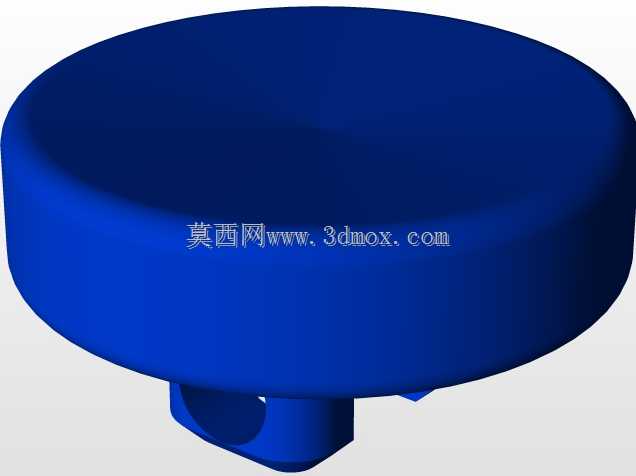

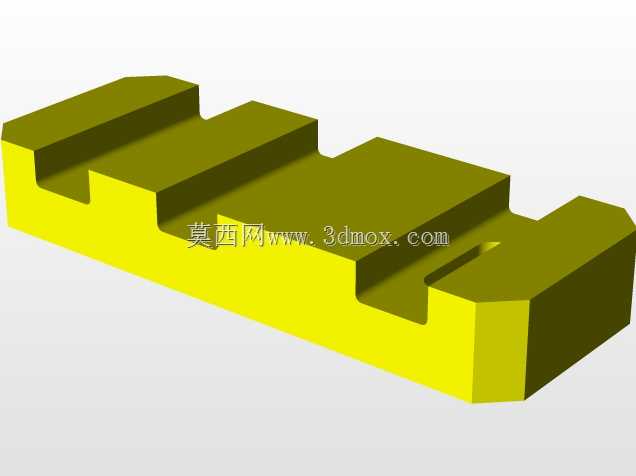

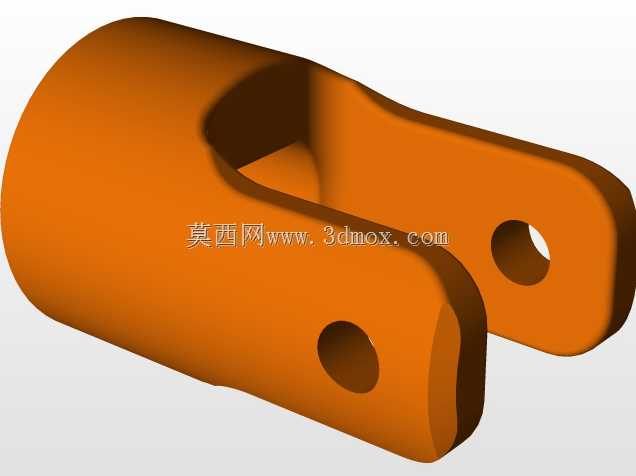

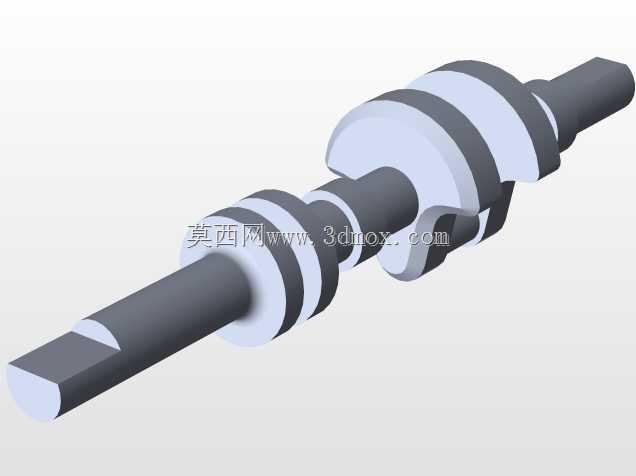

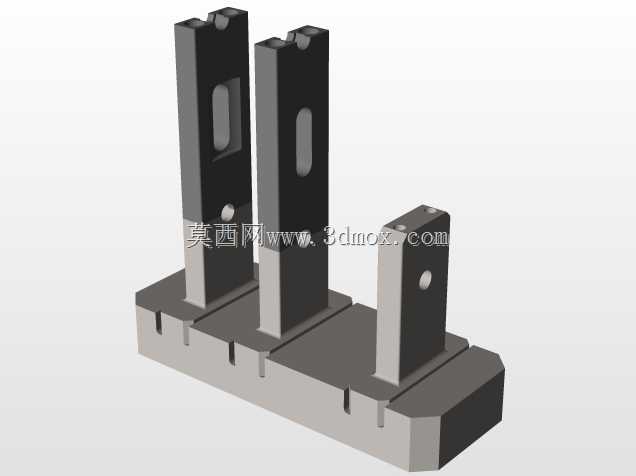

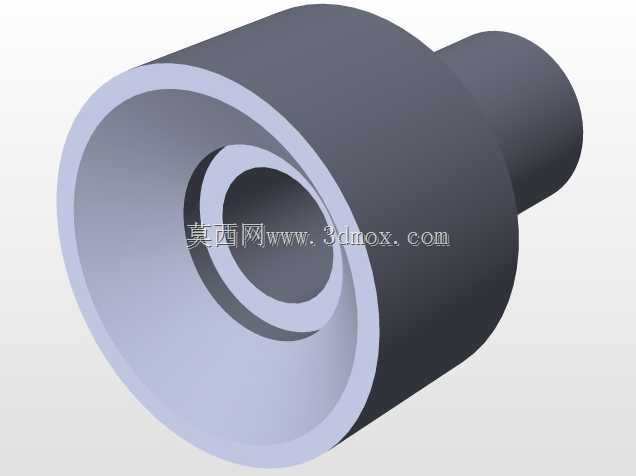

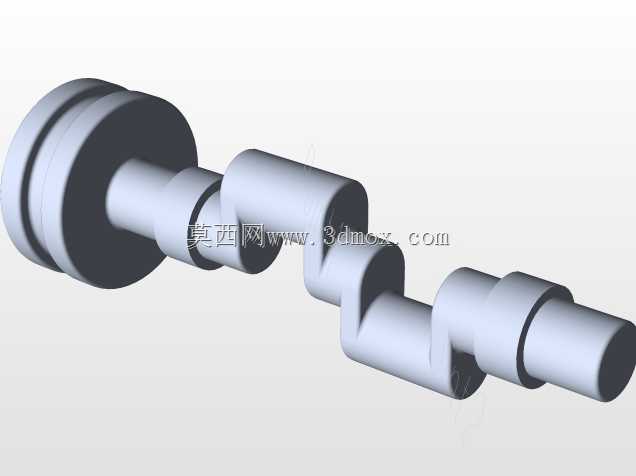

这款手动驱动的立式冲压装置，主要面向小型五金件加工、教学实训、样品打样以及小批量零件修配场景，在没有外接动力源的维修工位、职业院校实训课堂、个体五金加工作坊中都能适配使用，可完成薄金属片冲裁、软质零件压装、小型工件压印成型、小尺寸零部件铆接等轻负载加工作业，无需接入电源或气源即可操作，对场地配套条件要求极低。装置整体采用立式框架布局，底部为整块厚实的安装基座，预留了多个螺栓固定孔位，可直接固定在常规工作台面上，安装时仅需保证基座台面水平，预留出左右两侧操作手柄的活动空间即可，整体占用台面尺寸较小，不会过多挤占工位操作空间。动力输入部分采用木质握柄的摇臂结构，搭配锥齿轮换向传动组，将水平方向的手摇转动转换为垂直方向的冲压动力输出，传动路径上设置了导向立柱保证冲压行程的垂直度，避免压头偏移影响加工精度；冲压执行端设置了可更换的压头安装位，可根据不同加工需求更换对应形状的压头，适配不同的加工工序。装置左侧延伸出的长手柄结构可配合完成工件定位或辅助施压，顶部设置了冲压行程调节结构，可根据待加工工件的厚度调整压头下行的极限位置，避免过压损坏工件或装置本身。整体设计采用模块化的装配思路，各个功能部件拆分清晰，基座、立柱、传动组、冲压执行端都为独立装配单元，日常维护时可单独拆解检修，无需整体拆分设备；框架部分采用镂空式的立柱设计，在保证结构刚性的前提下尽可能降低整体重量，方便设备的搬运与工位调整。传动部件之间预留了合理的润滑间隙，长期使用时可定期加注润滑脂降低传动磨损，延长设备使用寿命；操作时仅需单人即可完成全部流程，一手扶持待加工工件定位，另一手转动摇臂即可完成冲压动作，操作门槛低，无需复杂的培训即可上手使用，针对小批量、多品种的轻负载加工场景具备极高的适配性，相比大型动力冲压设备，其投入成本更低、使用灵活性更强，也不会产生动力设备的噪音与能耗问题，适合作为大型加工设备的补充工位器具。
