铝带冲压后肋边折叠收缩加工设备

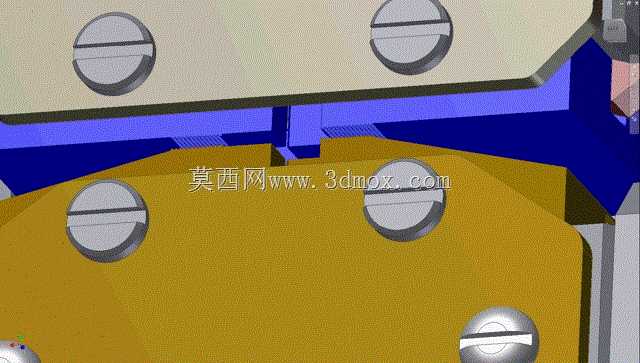

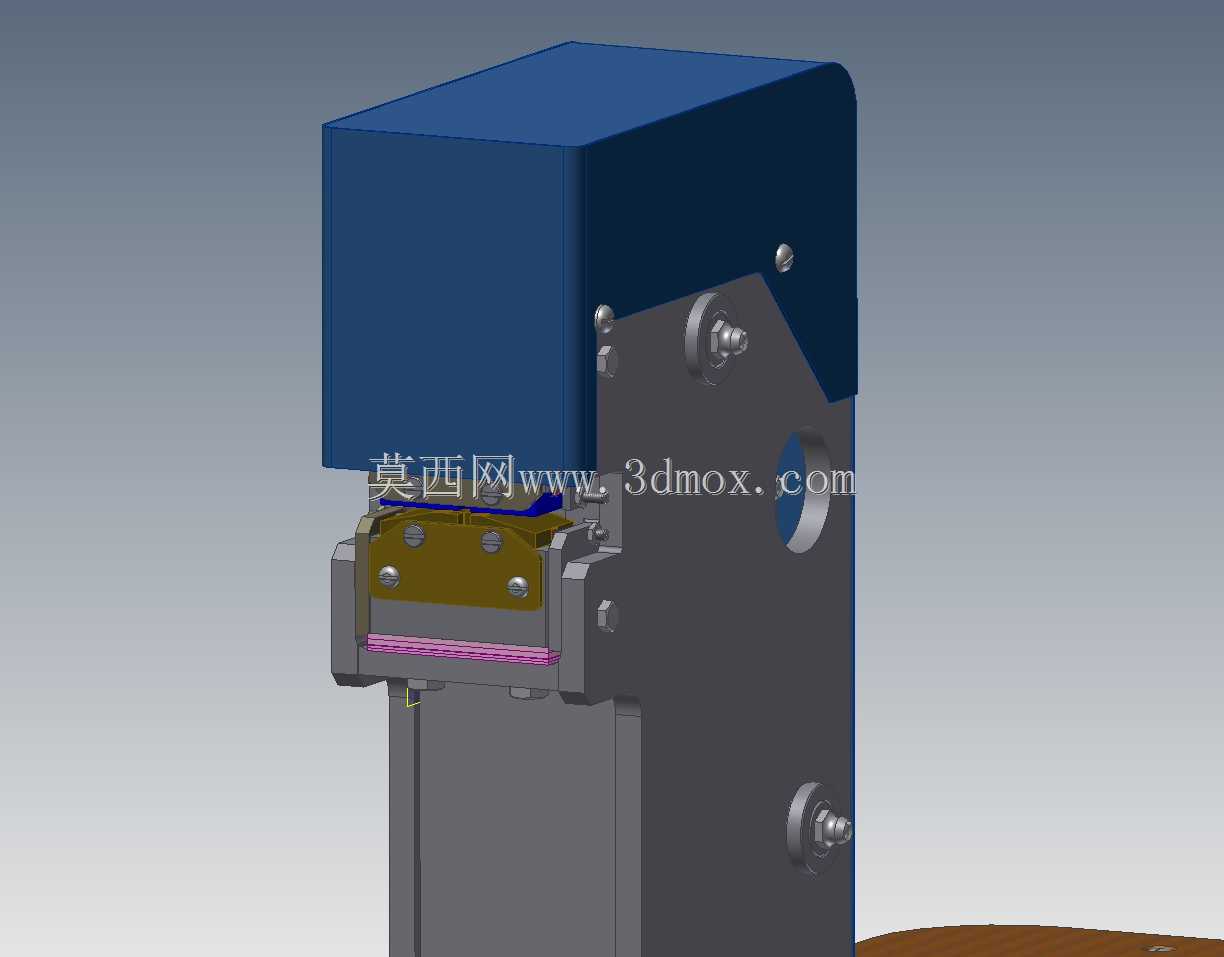

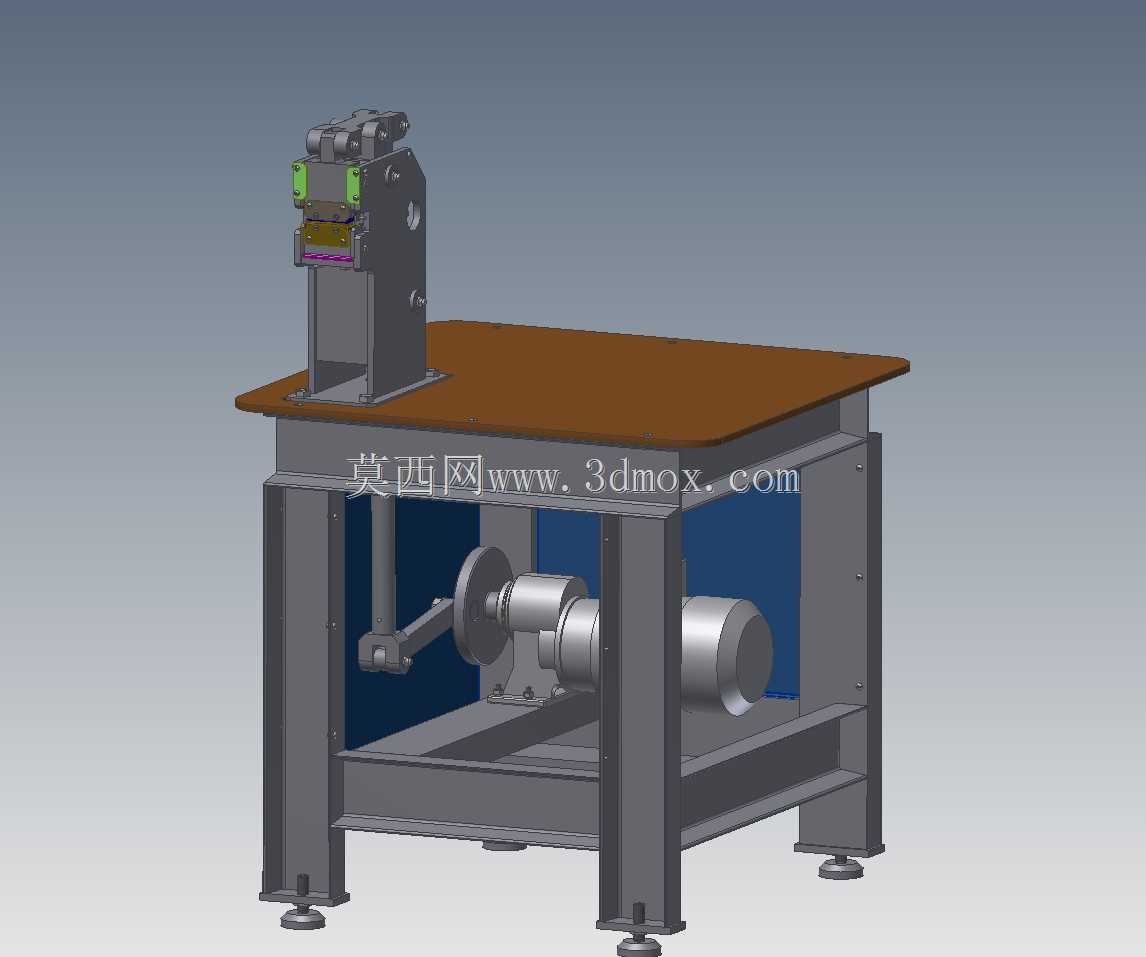

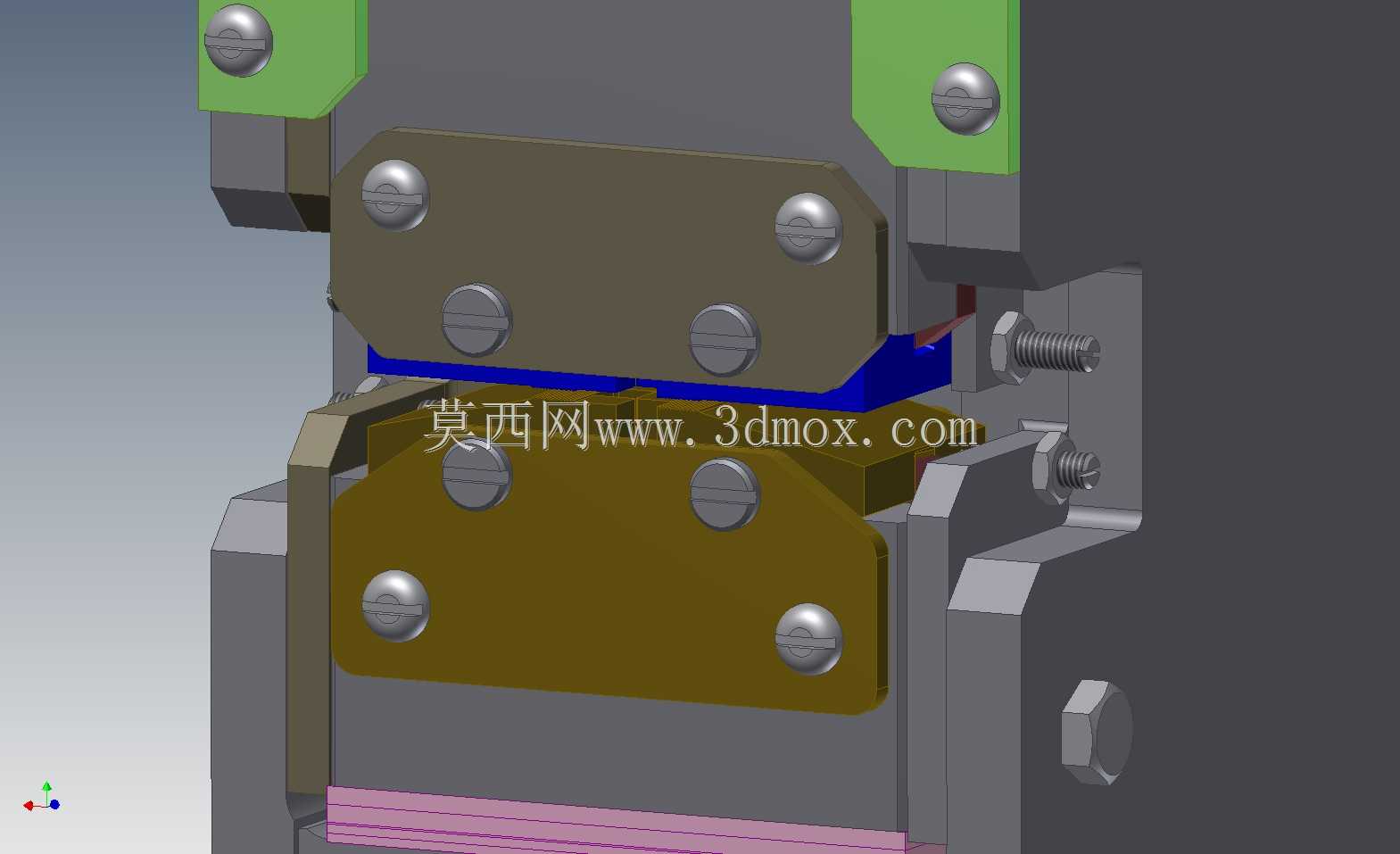

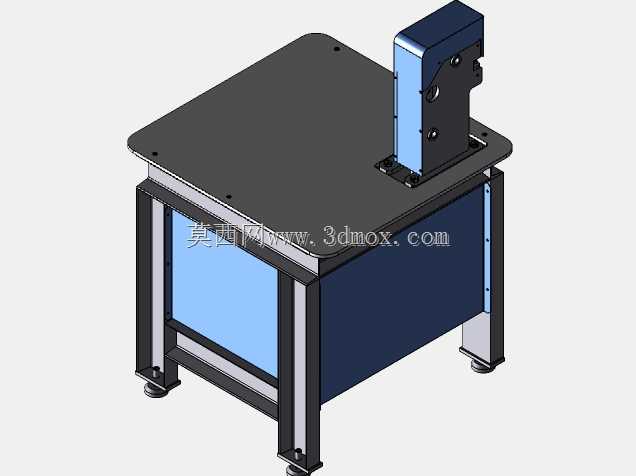

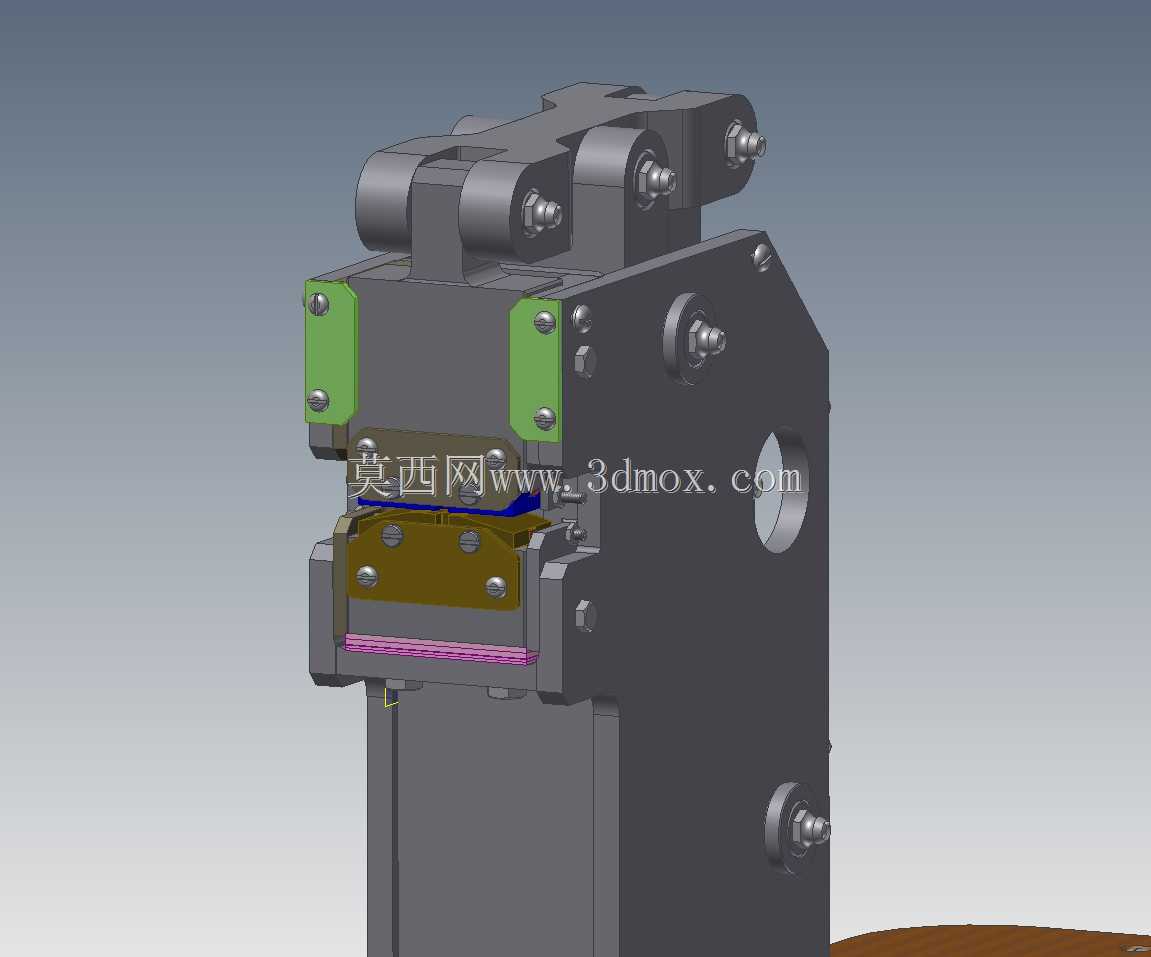

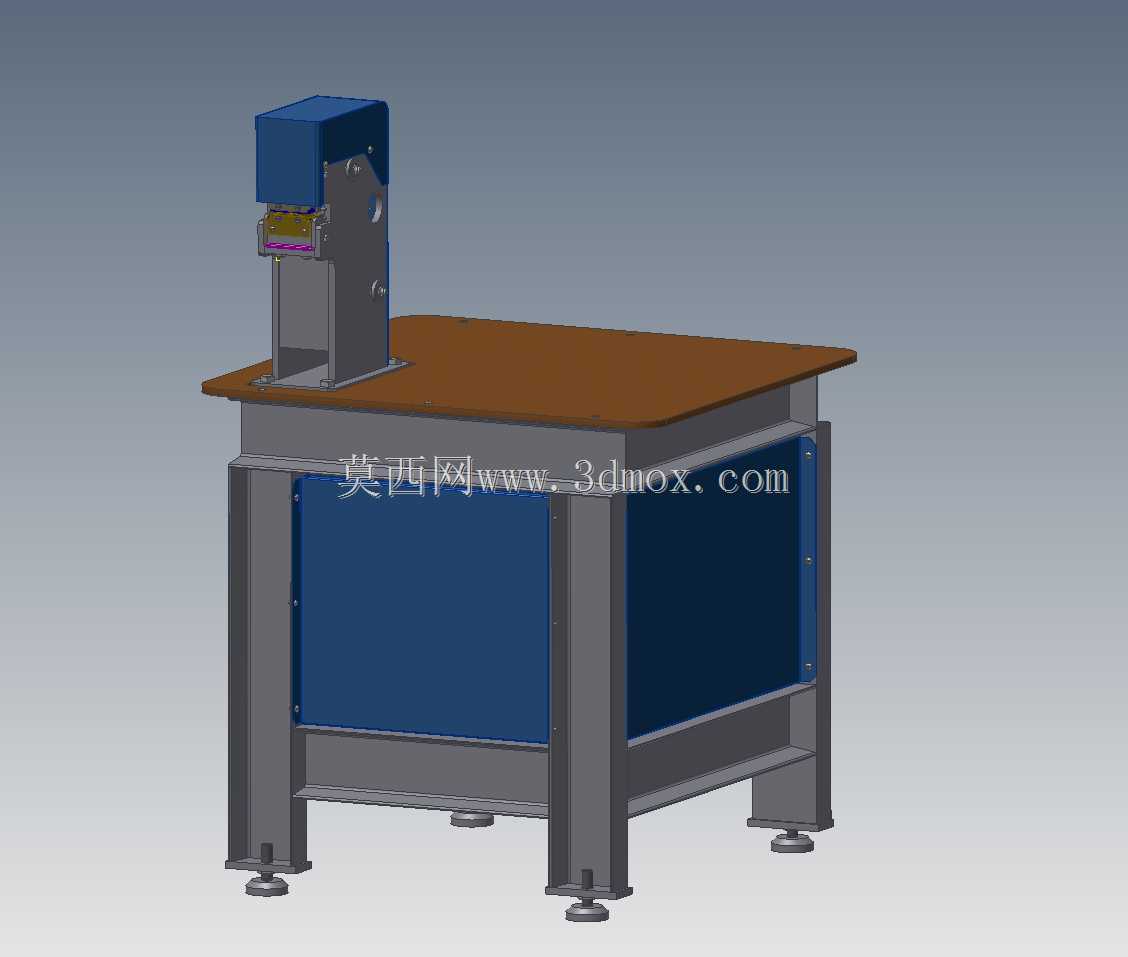

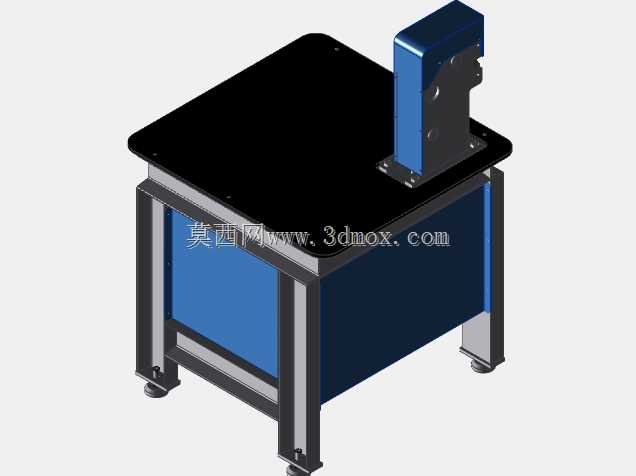

这款设备主要应用于金属带材冲压加工的后道成型工序，面向铝带等薄金属板材的批量加工场景，常见于五金冲压、金属包装、散热构件加工等生产车间，专门解决冲压后金属肋边的折叠收缩成型需求，替代传统人工敲折、简易夹具压合的低效加工方式，保障肋边折叠的一致性与成型精度。设备采用台式机架布局，整体结构分为上部执行机头、中部工作台面、下部动力传动三个核心模块，机架采用方钢焊接框架结构，底部配置可调式支撑脚杯，可适配车间不平整地面的安装调平需求，工作台面采用耐磨电木板铺设，避免金属带材加工过程中出现表面划伤，台面预留了工装安装的定位孔位，可根据不同宽度的铝带产品快速更换定位夹具。上部执行机头为垂直冲压执行结构，配置了可调行程的压合组件，压头部位采用可拆卸式合金模具，可根据不同肋边的折叠角度、折叠宽度更换对应模头，压合行程可通过侧部的调节旋钮进行微调，适配0.2mm到1.2mm厚度的铝带加工需求，压合过程中设置了缓冲限位结构，避免压合力过大导致金属带材出现压痕、开裂等不良问题。下部传动系统采用电机驱动曲柄连杆机构，将电机的旋转运动转化为上部机头的垂直往复压合动作，传动部位配置了密封式轴承座与飞轮结构，保障运行过程中的动力输出平稳，降低传动噪音与部件磨损，设备的传动区域全部设置了安全防护挡板，避免生产过程中操作人员误触传动部件引发安全事故。设计过程中充分考虑了车间的安装边界，整体设备的占地面积控制在小型台式设备范畴，不需要额外浇筑设备基础，可直接放置在车间常规工作地坪上完成安装接线即可投入使用，设备的操作高度符合人体工程学设计，操作人员站立状态下即可完成带材上料、定位、取件的全流程操作，不需要额外配置登高或者俯身的辅助工装。设备的压合频率可通过电机调速模块进行调整，可匹配前端冲压生产线的出料节拍，实现前后工序的流水化衔接，压合位置设置了定位挡块，可快速调整肋边的折叠位置尺寸，保障同批次产品的折叠边距公差控制在±0.1mm范围内，满足高精度金属构件的装配需求。整体结构设计兼顾了刚性与维护便捷性，所有易损部件均采用快拆式安装结构，日常维护更换模头、润滑传动部件不需要复杂的拆卸工具，可大幅降低设备的停机维护时间，适配车间连续化批量生产的使用需求。
