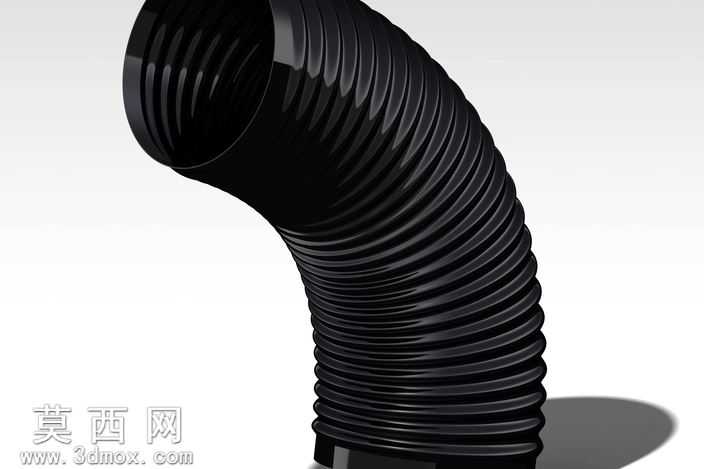

90度弯角黑色波纹软管三维设计作品

本作品为90度弯角式波纹软管的三维设计成果，建模阶段优先采用曲面生成的设计逻辑完成整体造型搭建，首先通过草绘确定弯管的中心曲率路径，匹配管路实际应用中的弯折角度需求，保证两端接口的同轴度与安装基准面的平整性，为后续的实体化与细节刻画打下精准基础。在波纹结构的处理上，采用沿引导线阵列的建模方式，先绘制单个波纹的截面轮廓，该轮廓充分考虑波纹软管的伸缩形变特性，波峰与波谷的过渡采用平滑圆弧衔接，避免应力集中的结构缺陷，再沿弯管的中心引导线完成整段波纹的阵列排布，同时针对弯管内外侧的曲率差异，对阵列后的波纹节距做适配性调整，保证外侧波纹拉伸余量充足、内侧波纹无重叠干涉，还原真实波纹软管的结构特性。材质与渲染阶段，针对该类橡胶波纹软管的外观特性，选用哑光黑色橡胶材质，调整材质的粗糙度参数模拟橡胶表面的细微磨砂质感，同时添加适度的环境反射效果，避免材质过于暗沉失去立体感；场景布光采用三点布光逻辑，主光源从斜上方投射，打出波纹结构的明暗层次，清晰展现每一圈波纹的轮廓起伏，辅光源补充暗部细节避免阴影死黑，背光源勾勒弯管的整体轮廓，让黑色管体与浅色背景形成自然区分，最终渲染图能够清晰呈现产品的外观质感与结构细节。设计过程中充分考量波纹软管的实际功能属性，90度的弯角结构适配狭小空间内的管路转向需求，连续的波纹结构保证管路具备一定的弯折伸缩余量，可适配一定范围内的安装位移偏差，两端的平直接口段做了加厚处理，满足管路对接安装时的结构强度要求，整体造型既符合工业产品的功能逻辑，也通过精准的曲面建模还原了产品的真实外观，可用于产品展示、安装模拟、管路布局设计等多种应用场景。
