快速夹紧式手动台虎钳三维结构设计

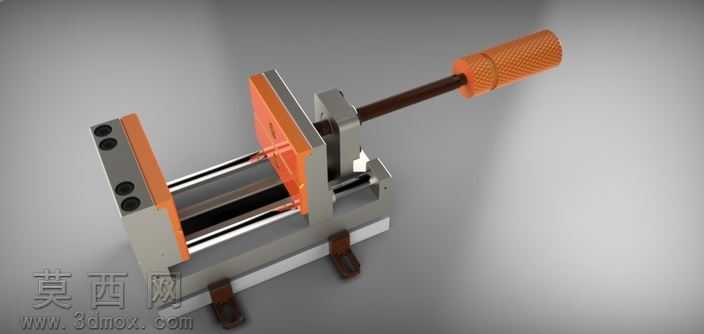

本作品为手动快速夹紧台虎钳的三维建模设计成果，建模过程中严格遵循机械加工工装夹具的设计规范，对虎钳的每一处结构都做了精准还原。整体建模采用自底向上的装配设计思路，先逐一完成固定钳身、活动钳身、双导向光轴、传动丝杆、滚花调节手柄、防滑钳口垫、底部安装固定脚等单个零件的建模，再按照实际装配约束完成整体装配，保证各活动部件的运动关系符合真实虎钳的运作逻辑。在零件建模阶段，对钳身的铸造圆角、安装孔的沉头结构、钳口垫的交叉防滑齿纹、丝杆的梯形传动螺纹、手柄表面的网纹滚花等细节都做了精细化处理，没有省略关键工艺结构，确保模型可直接用于后续的工程图导出、结构干涉检查以及运动仿真。材质与渲染环节，根据不同零件的实际用材赋予对应材质：钳身主体采用灰铸铁材质，还原铸铁件哑光深灰的金属质感与细微的颗粒肌理；导向光轴与传动丝杆采用调质45号钢材质，表现出光滑亮面的金属反光效果；钳口垫采用合金工具钢材质，做了淬火后的硬质金属质感处理；手柄部分根据结构差异，金属杆身与钢件保持一致，握持的滚花套部分做了防滑纹理的凹凸映射，还原握持部位的粗糙触感；底部固定脚做了发黑处理的深色金属质感。渲染阶段采用工作室柔光环境，调整光线角度突出各部件的结构层次，既清晰展现虎钳的整体外观，也能看清内部丝杆传动、导轨导向的结构关系。设计思路上，这款虎钳采用双光轴导向结构，相比传统单导轨虎钳拥有更好的导向精度与抗偏载能力，夹紧过程中活动钳身不会出现偏转歪斜，钳口贴合度更高；加长的滚花手柄无需借助额外加力杆，即可通过手拧获得足够的夹紧力，适合小型工件的快速装夹作业；可拆卸式钳口垫设计，在钳口磨损后可单独更换，延长虎钳整体使用寿命；底部的带安装孔固定脚，可通过螺栓将虎钳固定在工作台面，保证夹持作业时的整体稳定性。建模过程中对丝杆的传动行程做了参数化约束，可通过修改参数快速调整虎钳的最大开口尺寸，适配不同规格工件的夹持需求，整体模型结构完整，细节丰富，可作为工装夹具设计参考、机械教学演示素材使用。
