中压真空断路器二次配电操作面板设计

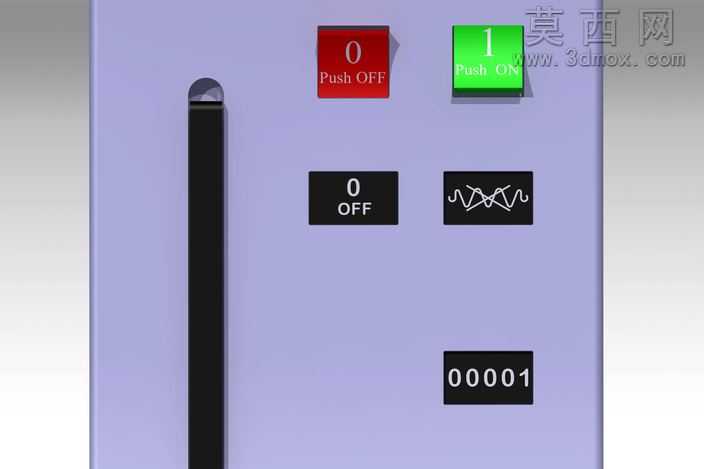

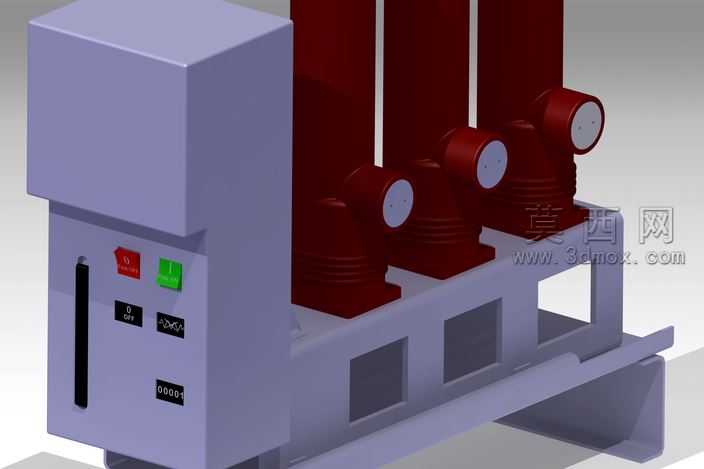

本模型采用三维参数化建模方式完成中压真空断路器二次配电操作面板的全结构设计，建模过程中严格遵循中压配电设备的人机交互设计规范，对面板上的每一个操作元件都进行了1:1比例的精准还原。首先完成面板基体的建模，采用浅紫色哑光面板材质，还原工业配电设备常用的面板涂装质感，面板边缘做了细微的圆角过渡处理，避免尖锐边角带来的操作安全隐患，左侧预留的操作手柄滑槽做了精准的公差配合设计，保证操作手柄滑动顺畅无卡滞。面板上的分合闸按钮采用差异化的色彩与造型设计，红色分闸按钮标注0与Push OFF标识，绿色合闸按钮标注1与Push ON标识，按钮表面做了轻微的弧面凸起处理，模拟真实按钮的按压触感，按钮下方的功能标识区分别设置了分闸状态指示、储能状态指示标识，标识采用黑色底白色字符的丝网印刷质感，还原工业设备标识的耐用性设计。面板下方的数字编号区域做了嵌入式的铭牌设计，模拟真实设备的资产编号标识效果。建模过程中对各个元件的装配层级做了清晰的划分，操作按钮、状态标识、操作手柄都设置为独立的可编辑零部件，方便后续进行结构修改与工程图导出。材质渲染阶段，针对不同元件设置了差异化的材质属性：按钮部分采用半哑光的工程塑料材质，添加细微的颗粒质感还原真实塑料按键的触感；面板基体采用略带磨砂质感的金属喷塑材质，还原配电柜体面板的真实表面处理效果；标识字符采用光滑的油墨印刷质感，与面板基体形成清晰的视觉区分。设计思路上充分考虑配电设备操作的防误操作要求，按钮的布局间距符合电力安全操作规范，分合闸按钮的色彩区分符合行业通用的识别标准，操作手柄的位置设置在面板左侧，符合多数操作人员的使用习惯，整体面板布局简洁清晰，功能分区明确，能够直观呈现中压真空断路器二次配电部分的操作界面结构，可用于配电设备的操作培训演示、产品结构展示以及后续的柜体装配干涉检查。
