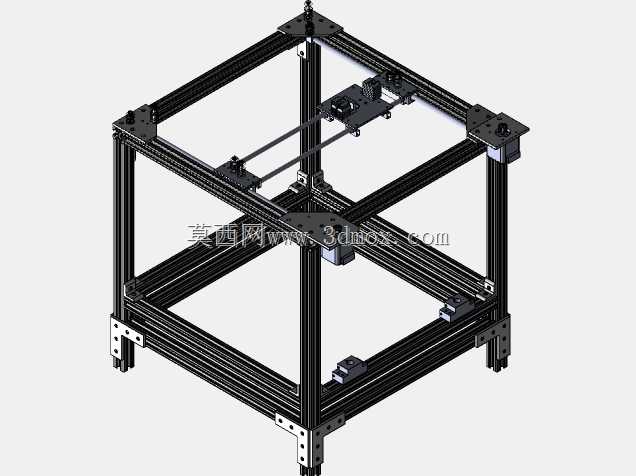

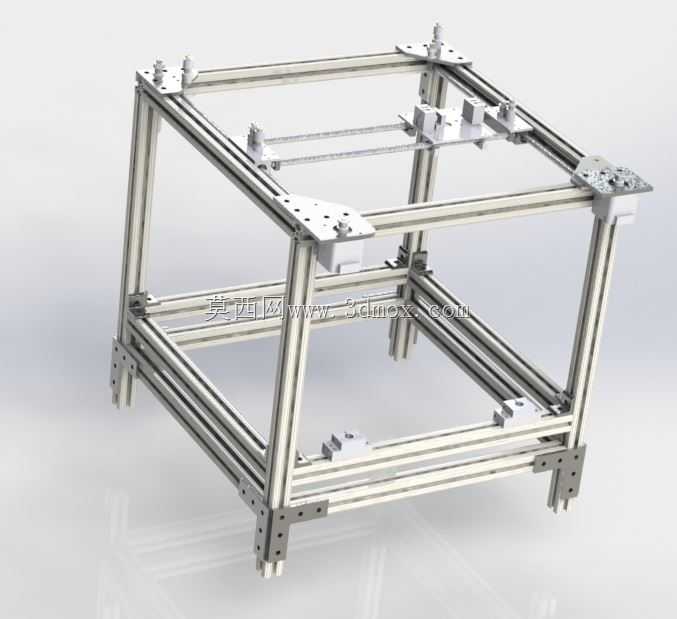

铝型材搭建XY运动平台机架结构

该结构为XY双轴运动核心承载机架，主要应用于桌面级精密运动作业场景，可作为小型点胶设备、桌面3D打印设备、轻型视觉检测工位、小件自动涂覆工位的基础承载框架，为整套运动执行组件提供稳定的安装基准与刚性支撑，能够适配小行程范围内的平面二维运动作业需求，满足轻型负载下的高精度运动定位要求。整套机架采用标准工业铝型材拼接搭建，整体为立方体框架构型，型材选用欧标标准槽型铝型材，依靠角码、端面连接板、T型螺栓完成各杆件的连接固定，无需额外焊接加工，装配调整灵活度高，后期可根据实际使用需求拓展安装位、调整框架尺寸。框架上下两层均设置横向与纵向的型材安装梁，上层横梁预留XY运动模组的安装接口，可直接固定直线导轨、传动皮带或丝杆传动组件，运动组件的安装面经过连接块的平面度调校，能够保证双轴运动的平行度与垂直度要求，避免运动过程中出现卡顿、定位偏差问题；下层型材梁可用于安装控制元件、电源模块、驱动板卡等电气组件，合理分配设备内部的安装空间，减少电气线路与运动部件的干涉风险。框架顶部的四个角位设置有调平支撑脚安装位，可搭配脚杯调整整机的水平度，抵消放置台面的平面度误差，保证运动平面处于水平状态，降低运动负载对传动部件的偏载影响。框架侧面预留充足的开放空间，既可以用于安装防护挡板、透明观察罩，也方便后期对内部运动组件、电气元件进行维护调试，走线可沿铝型材的内置槽道布置，让整机布线更加规整，避免线路外露造成的安全隐患。在设计思路上，该机架优先兼顾刚性与轻量化需求，铝型材本身的截面惯性矩能够满足轻型运动负载的刚性要求，不会在运动过程中产生明显的形变抖动，同时型材自重较轻，方便整体设备的搬运与位置调整。安装边界方面，整体框架的长宽尺寸适配常规桌面放置需求，高度预留了运动组件行程与下层电气元件的安装空间，各安装孔位均按照标准模组的安装尺寸设计，可直接适配市面上常见的小型XY运动滑台组件，无需额外进行打孔改装，能够大幅缩短设备的组装调试周期。
