铝型材搭建核心XY运动承载机架结构

这套铝型材拼接的框架结构，核心服务于桌面级FDM成型设备的XY轴运动承载需求，是成型运动系统的基础支撑载体。从实际应用场景来看，这类框架多应用在中小幅面的桌面级增材制造设备中，也可经过尺寸调整后适配小型点胶、轻载搬运的桌面自动化工位，核心作用是为XY轴的直线运动提供稳定的安装基准，抵消运动过程中产生的振动与惯性偏移，保证运动执行端的定位精度。

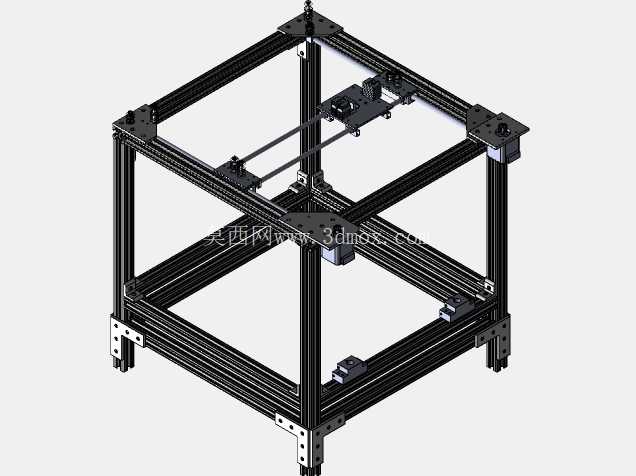

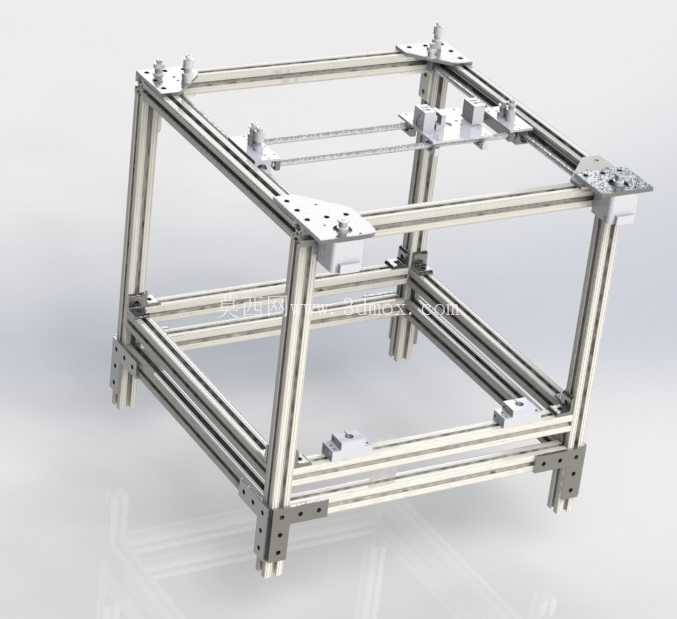

从结构设计思路来看，整体采用欧标标准铝型材作为主体搭建材料，摒弃了传统钣金焊接框架的加工模式，所有连接节点均采用角码、端面连接板以及内置连接件完成锁紧，无需焊接工序，既降低了单件加工的成本，也方便后期根据实际使用需求调整框架的幅面尺寸。框架的上下两层采用对称式的型材排布逻辑，下层型材作为整体设备的落地支撑基础，预留了脚轮或者调平地脚的安装孔位，可根据使用场景选择移动或者固定安装方式；上层型材则直接作为XY轴运动导轨的安装基准面，所有导轨安装位的型材端面都经过平面度校验，拼接完成后基准面的平面度公差可控制在0.1mm每米范围内，避免因基准面变形导致导轨安装卡滞、运动精度超差的问题。

在功能特性层面，框架的四个角位采用加厚的L型连接角件进行加固，相比普通的内置角槽连接件，外置加厚角件的锁紧力更强，能够承受XY轴高速运动时产生的侧向冲击力，避免长期运行后节点松动导致的框架形变。上层框架的中间位置预留了同步带传动机构的安装座，可直接固定同步轮、惰轮以及皮带张紧结构，无需额外设计转接支架，减少了装配环节的加工工作量。框架的侧面型材上预留了通用的T型槽结构，可灵活安装电气线槽、拖链固定座、外壳安装支架等附属配件，适配不同的电气布线与外罩安装需求，不需要在型材上额外打孔，调整配件位置时只需松开T型螺母即可滑动调整，后期维护改装的灵活度很高。

关于安装边界与尺寸适配，这套框架的设计幅面适配300*300mm的标准XY运动行程，整体外轮廓尺寸控制在450*450*400mm范围内，落地占地面积不足0.25平方米，可直接放置在普通工作台面上使用，不需要额外的专用安装基座。框架底部的支撑腿预留了M8的地脚安装螺纹，可搭配橡胶减震地脚使用，能够过滤掉XY轴高速往复运动产生的高频振动，避免振动传递到工作台面影响其他工位作业；如果需要设备移动作业，也可直接替换为2寸的万向脚轮，脚轮安装位与地脚安装位共用同一组螺纹孔，不需要额外加工。框架上层的导轨安装面中心距按照标准的直线导轨安装尺寸设计，可直接适配市面上常见的MGN12、MGN15系列微型直线导轨，安装孔位完全对齐，装配时不需要额外打孔攻丝，只需将导轨通过T型螺母锁紧在型材槽内即可完成安装，大幅缩短了设备的装配周期。

从实际使用的可靠性角度来看，铝型材本身的截面惯性矩经过核算，在承受10kg以内的运动负载时，型材的最大形变量不超过0.05mm，完全能够满足轻载高速运动场景下的刚度需求，不会因为框架形变导致运动卡顿、定位失准的问题。所有连接节点的锁紧螺丝均采用防松垫圈设计，长期运行在往复运动的振动工况下也不会出现螺丝松动的问题，框架整体的使用寿命可达到上万小时无结构故障，不需要定期对连接节点进行紧固维护。另外，框架的型材表面采用阳极氧化处理，耐磨耐腐蚀，即使在车间多尘、有少量切削液飞溅的环境下使用，也不会出现表面锈蚀、型材槽内积垢难以清理的问题，日常维护只需用压缩空气吹净槽内积尘即可。
