红银配色框架式FDM熔融沉积3D打印机结构设计

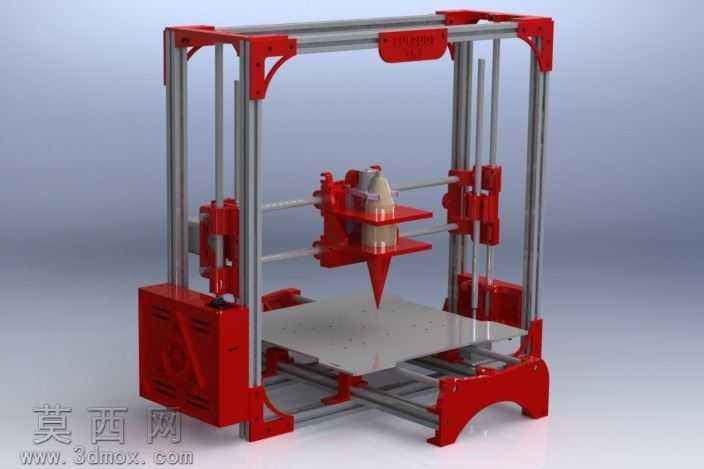

本作品为框架式熔融沉积型3D打印机的完整三维结构设计，整体采用立式龙门框架布局，建模阶段优先保障结构刚性与运动稳定性，通过线性光轴搭配滑块的运动副设计，实现X、Y、Z三个轴向的精准导向，避免打印过程中出现结构晃动影响成型精度。外观与结构件采用分色材质渲染，主体支撑连接件选用亮红色工程塑料质感材质，搭配银灰色金属质感的线性光轴与打印平台，视觉上清晰区分功能部件，红色角件、电机座、底部电控箱体统一材质参数，还原注塑结构件的哑光磨砂质感，金属光轴与丝杆则设置高反射金属材质参数，模拟镀铬杆件的真实表面效果，打印平台采用哑光金属铝板材质，还原实际设备的工作台面质感。结构设计上，底部集成电控安装箱体，预留了主控板、电源模块的安装位，两侧竖向光轴作为Z向运动导向，搭配Z向丝杆实现打印平台的升降传动，X向横梁搭载挤出头运动组件，挤出头部分集成了加热块、喷嘴、散热鳍片的完整结构，可清晰展示熔融挤出的工作端布局，框架四角采用加强角件连接，大幅提升整体框架的抗扭刚性，避免高速运动时的框架形变。设计思路围绕桌面级FDM3D打印机的易用性与可维护性展开，所有运动部件均预留了装配间隙与安装定位特征，走线槽位隐藏在框架杆件与结构件的衔接位置，既保证外观整洁也避免走线干扰运动行程，各连接位置均预留了标准紧固件的安装孔位，可直接导出工程图用于实物加工装配，渲染阶段采用柔和的影棚布光，突出各部件的结构层次与材质差异，完整呈现设备的整体装配效果与结构逻辑，清晰展示各功能模块的位置关系与装配方式。
