NEMA17标准步进电机结构设计方案

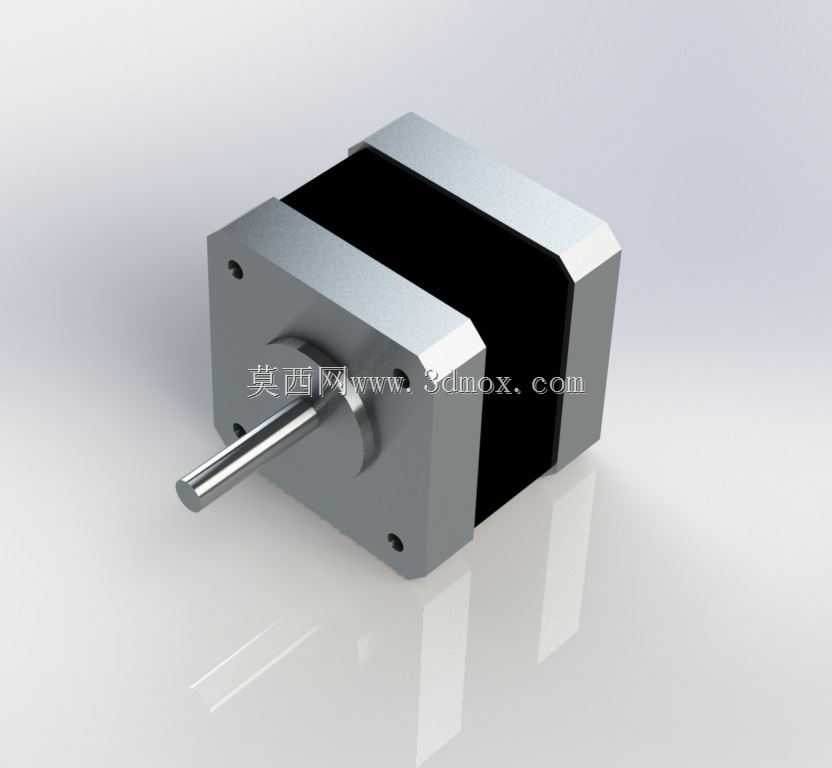

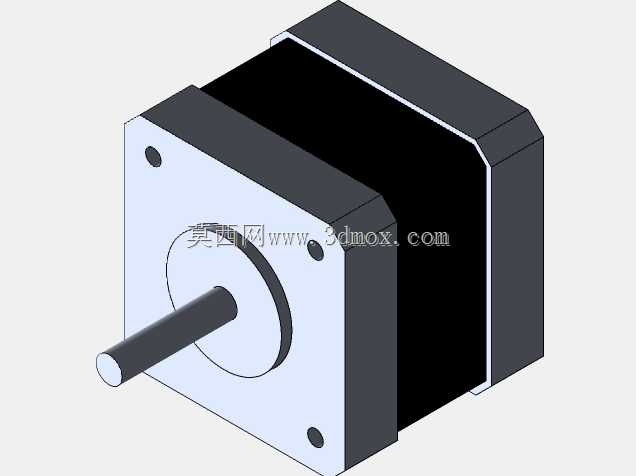

这款NEMA17规格步进电机是小型自动化传动场景中应用极为广泛的执行元件，在桌面级3D打印设备的运动轴驱动、小型数控雕刻机的进给传动、自动化流水线的小型工位精准移位、实验室精密流体计量设备的动力输出、智能安防设备的角度调节机构中都承担着核心的精准位移驱动作用，能够在开环控制条件下实现稳定的角位移输出，无需额外加装位置反馈装置即可达成较高的定位精度，大幅降低小型自动化设备的整体搭建成本与控制复杂度。从实际使用功能来看，该款步进电机可将电脉冲信号直接转化为对应角度的轴体转动，每接收到一个驱动脉冲就会转动固定的步距角，通过控制脉冲的发送数量即可精准控制输出轴的转动角度，通过调整脉冲的发送频率即可灵活控制电机的转动转速与输出扭矩，搭配对应的步进驱动器即可实现正反转切换、启停控制、细分驱动等多种运行模式，能够适配低速大扭矩的直接驱动场景，无需额外加装减速齿轮组即可带动常规负载完成精准动作，有效减少传动环节带来的回程间隙与精度损耗。在设计思路层面，这款电机严格遵循NEMA17安装标准进行结构布局，电机本体采用方形机壳设计，安装孔位的中心距、输出轴的轴径与伸出长度、机壳的整体外形尺寸都完全符合通用安装规范，能够直接替换同规格的其他品牌步进电机，无需对设备的安装支架进行二次修改，具备极强的通用适配性。机壳部分采用铝合金材质一体加工成型，既能够保证整体结构的强度，避免安装锁紧过程中出现机壳变形，也具备优秀的导热性能，可将电机运行过程中绕组产生的热量快速散发到外界环境中，降低长时间运行下的温升幅度，避免高温导致的扭矩衰减与绕组老化问题。输出轴采用高强度不锈钢材质加工，轴端做了精准的同轴度校准，轴体表面做了防锈耐磨处理，既能够保证带轮、齿轮等传动连接件的安装配合精度，也可在长期带负载运行过程中避免轴体磨损、生锈导致的传动抖动问题。从安装边界尺寸来看，该款电机的方形安装面边长为42mm，是NEMA17标准的典型尺寸，四个安装孔分布在机壳端面的四个角位，适配M3规格的安装螺丝，用户在设计设备安装结构时，只需预留对应尺寸的安装空间与孔位即可完成装配，输出轴从机壳端面中心位置伸出，轴径为5mm，轴身带有铣平的定位面，可配合顶丝实现传动件的周向固定，避免传动过程中出现打滑空转的问题。电机的出线端位于机壳尾部，预留了足够的接线空间，不会与尾部的安装结构产生干涉，整体厚度尺寸可根据不同的机身长度规格适配不同扭矩需求的应用场景，短机身版本适合负载较轻、安装空间紧凑的场景，长机身版本可输出更大的保持扭矩，适合带动较重负载完成传动动作。在实际装配使用过程中，这款电机的安装公差控制严格，输出轴与安装端面的垂直度、安装孔位的位置度都符合精密传动的要求，装配后不会出现轴体偏摆、安装错位的问题，能够保证传动过程的平稳性，降低运行过程中的振动与噪音，提升设备整体的运行稳定性与使用寿命。
