可参数化调整长度的Nema17步进电机结构

这款Nema17规格的步进电机结构，广泛应用在桌面级3D打印机进给轴驱动、小型数控雕刻机位移传动、自动化流水线分拣模组动力输出、桌面机械臂关节驱动、智能仓储小型推料机构等对安装空间有严格限制的轻载传动场景中，是小型自动化设备里最常用的动力执行元件之一。作为开环控制体系里的核心动力部件，它可以将电脉冲信号直接转化为对应角度的角位移输出，不需要额外加装位置反馈元件就能实现精准的步距角控制，搭配对应的驱动器即可完成转速、转向、输出扭矩的灵活调节，能够适配低速大扭矩的轻载传动需求，在小行程点位运动、定长送料、精密对位这类工况下有着极高的应用性价比。

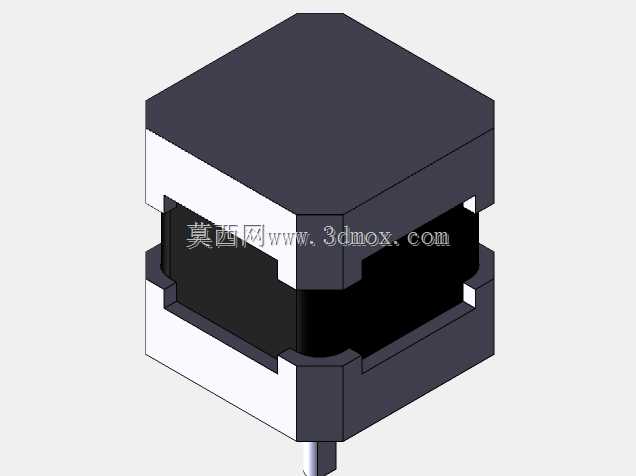

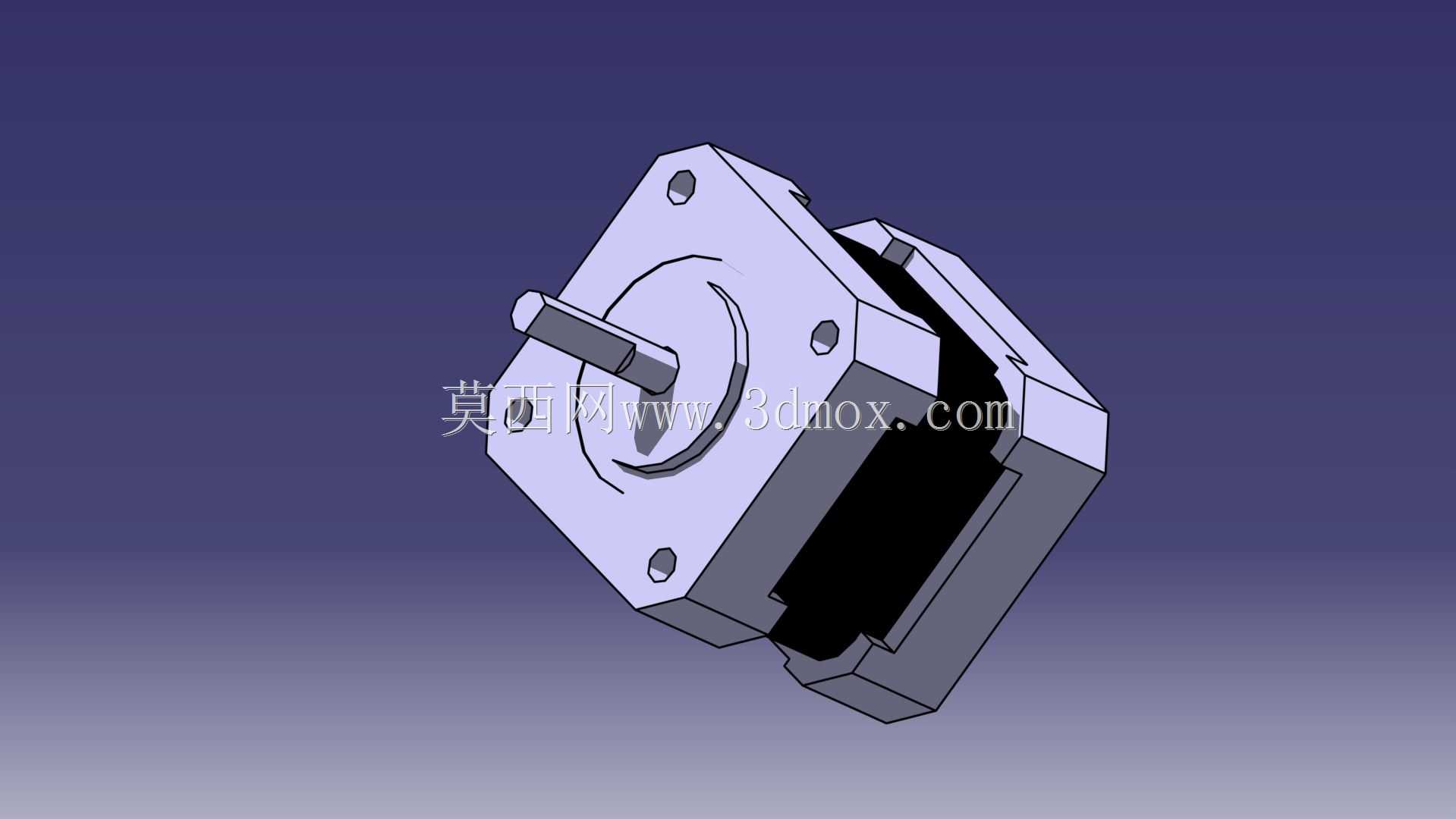

在功能特性上，这款结构采用了参数化的设计思路，设计过程中专门将电机本体的轴向长度设置为可调整的驱动参数，只需要修改对应参数值就能快速生成不同叠厚、不同扭矩等级的Nema17电机结构，不需要重新绘制法兰、输出轴、安装孔位等通用结构，能够大幅缩短不同规格电机的选型适配周期，快速匹配不同负载工况下的动力需求。结构本身完整还原了Nema17标准步进电机的典型构造：前端为标准42mm见方的安装法兰，法兰上预留四个对称分布的安装通孔，中心位置伸出D型截面的输出轴，能够直接匹配标准的联轴器、同步轮、行星减速箱等传动配件，不需要额外做结构转接；电机本体采用方型叠片壳体结构，后端预留出线位置，整体结构紧凑规整，没有多余的突出结构。

从安装边界来看，这款结构严格遵循Nema17电机的通用安装规范，法兰安装孔的孔距、输出轴的直径与伸出长度、法兰定位止口的尺寸都完全符合行业通用标准，能够直接替换同规格的市售标准步进电机，在做设备结构设计时，可以直接将该模型导入装配环境中完成安装位的干涉检查、传动链路的匹配校核，提前确认电机与周边支架、传动件、线束的空间位置关系，避免实际装配时出现尺寸干涉、安装孔位不匹配、输出轴对接偏差等问题。参数化调整长度的设计，也让设计人员可以根据实际需要的输出扭矩快速调整电机轴向尺寸，在设备内部空间有限的情况下，选择刚好满足扭矩需求的最短电机长度，最大化压缩设备的整体体积，让整体结构布局更加紧凑合理，兼顾动力性能与空间利用率的平衡。
