高精度NEMA17步进电机结构设计

这款NEMA17规格步进电机是工业自动化传动领域应用极为广泛的执行元件，在桌面级3D打印机的送料与轴系传动、小型数控雕刻机的进给驱动、自动化生产线的小型点位移位机构、智能安防设备的云台转动控制、桌面机械臂的关节驱动、医疗检测设备的样本输送模块等场景中，都承担着精准角度位移与低速转矩输出的核心作用。作为开环控制系统中的核心执行部件，它能够将电脉冲信号直接转化为对应角度的机械角位移，无需额外的位置反馈元件即可实现精准的步距控制，搭配对应的驱动模块即可完成正反转、调速、定位等多种动作，适配各类对成本控制有要求、定位精度需求适中的小型自动化装备。

在产品功能特性层面，这款步进电机采用两相混合式结构设计，兼顾了反应式步进电机的高响应速度与永磁式步进电机的输出转矩优势，静态保持转矩能够满足小型负载的驱动需求，步距角精度稳定，运行过程中振动与噪音控制表现优异，能够适配长时间连续运行的工况需求。电机本体采用方形安装法兰设计，安装孔位遵循NEMA17标准的统一规范，法兰安装面的平面度、输出轴的同轴度都经过严格的设计校核，能够保证与配套负载安装时的同轴精度，避免偏心带来的运行抖动、轴承磨损加快等问题。

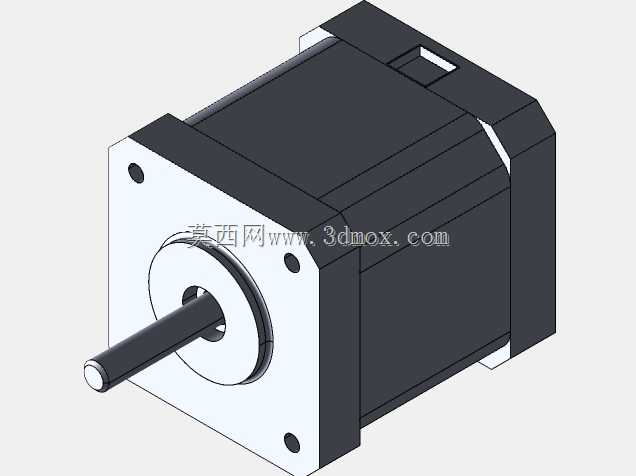

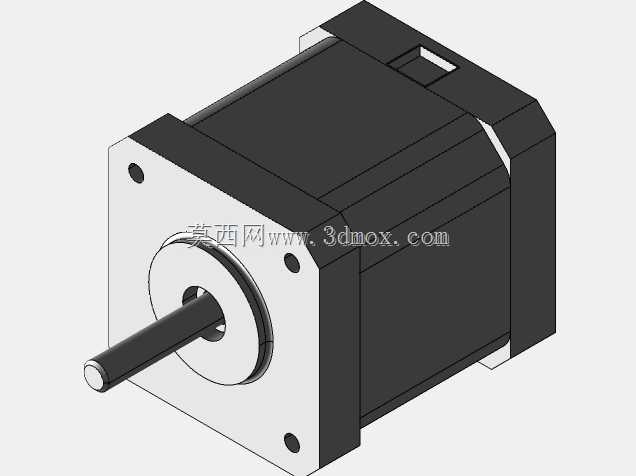

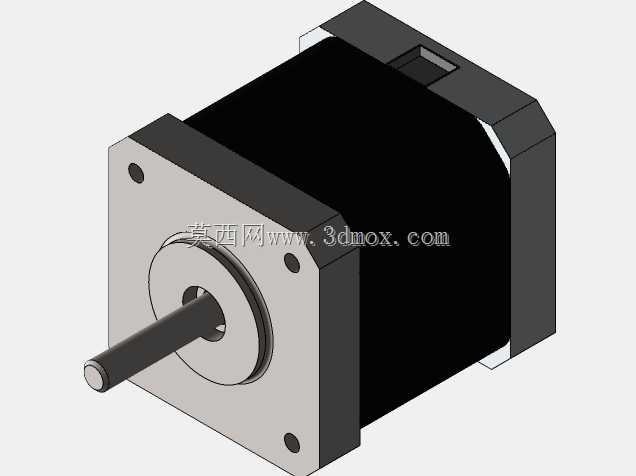

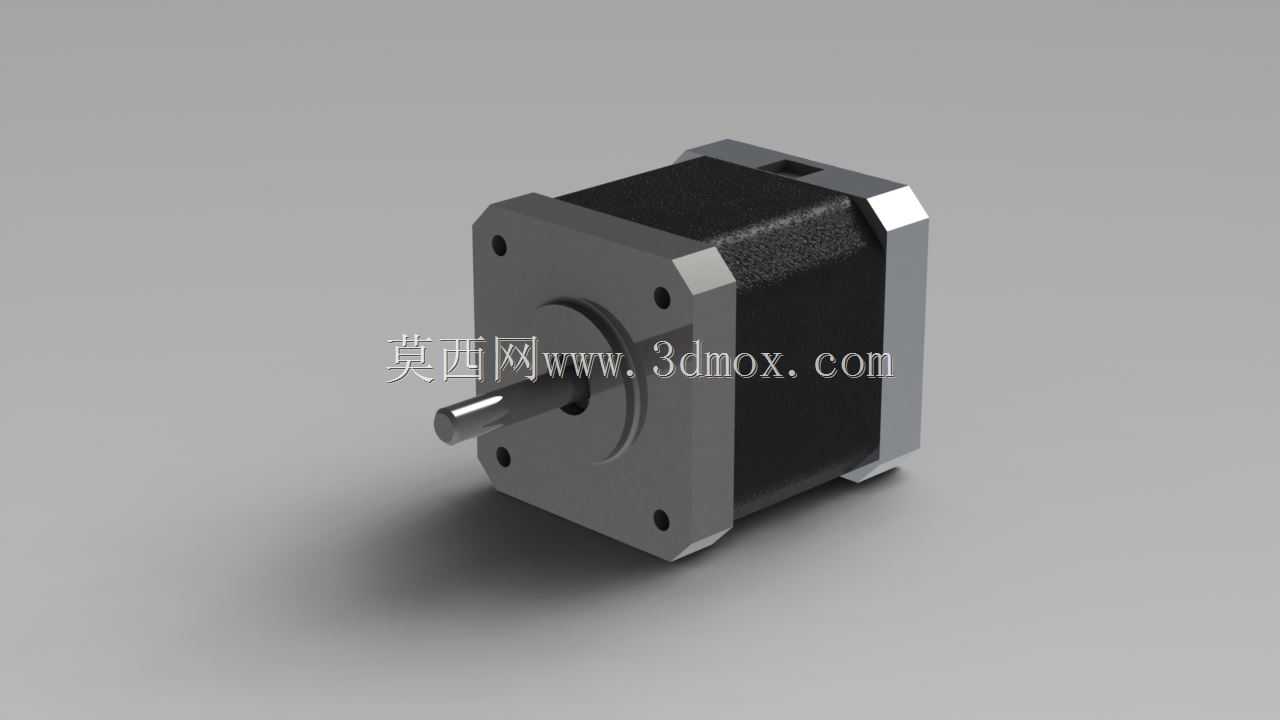

从设计思路来看，这款电机的三维结构完全围绕实际量产产品的尺寸边界搭建，还原了定子绕组、永磁转子、前后端盖、输出轴、安装法兰、轴承位等全部核心结构，所有安装尺寸都严格遵循行业通用的NEMA17标准规范，法兰边长、安装孔间距、输出轴直径与轴伸长度、电机本体的机身长度等关键尺寸都与市售主流同规格产品保持一致，能够直接用于设备整体装配的干涉校验、安装空间预留、传动链路匹配等设计环节。设计过程中充分考虑了实际应用中的安装边界，电机尾部的出线位置、机身的最大外轮廓尺寸、输出轴的台阶结构都做了精准还原，设计人员在进行整机布局时，可以直接调用该模型完成电机安装位的结构设计，无需额外测绘实物，能够大幅缩短前期方案设计的周期，避免因尺寸估算偏差带来的装配干涉、安装空间不足等问题。同时模型也还原了电机本体的材质区分，机身的黑色塑封结构、金属端盖与输出轴的质感差异都做了对应呈现，能够用于产品渲染、方案展示等场景，直观呈现设备的最终装配效果。
