适配Arduino的脉冲检测指夹结构设计

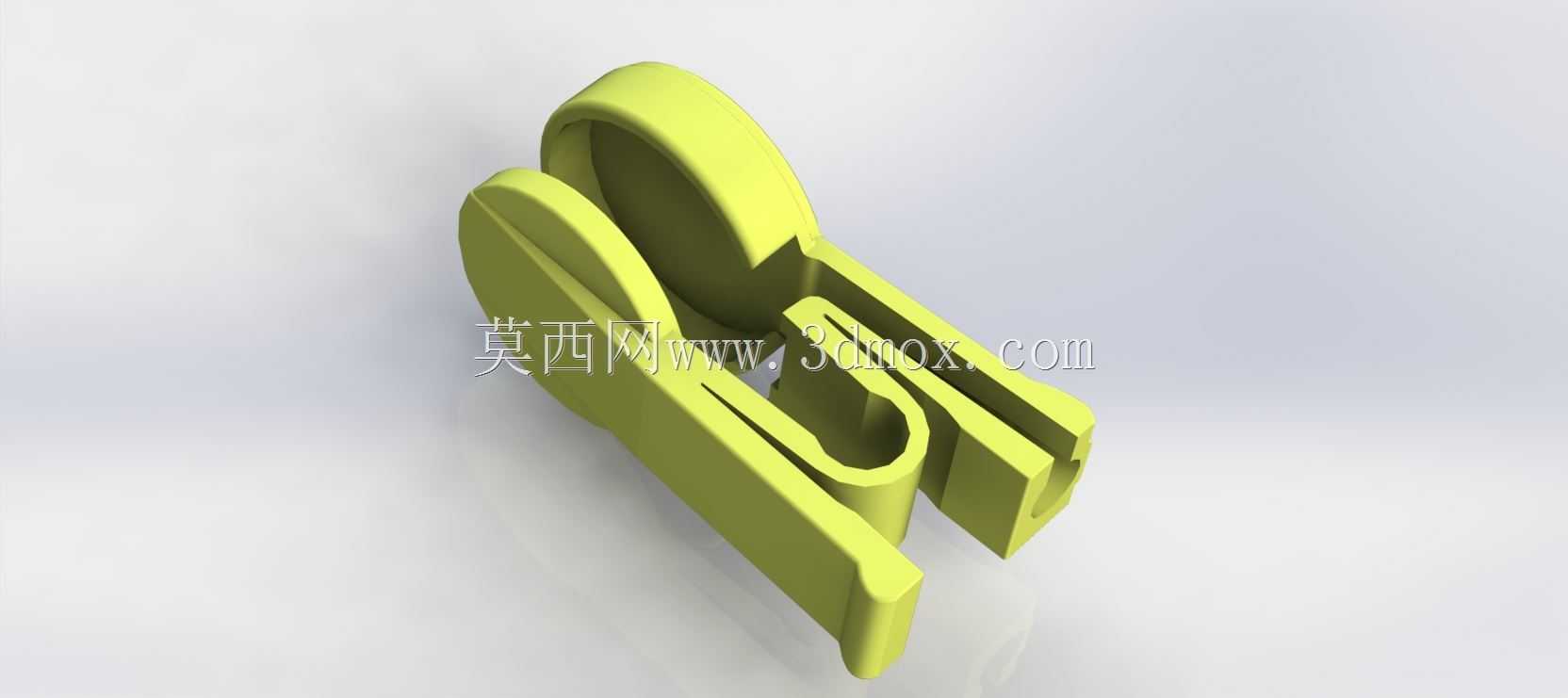

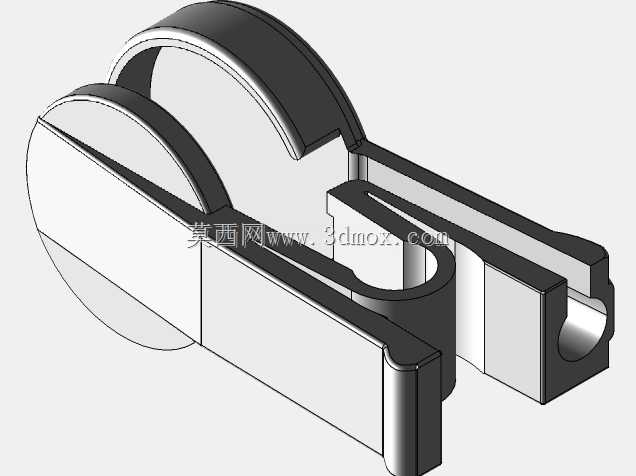

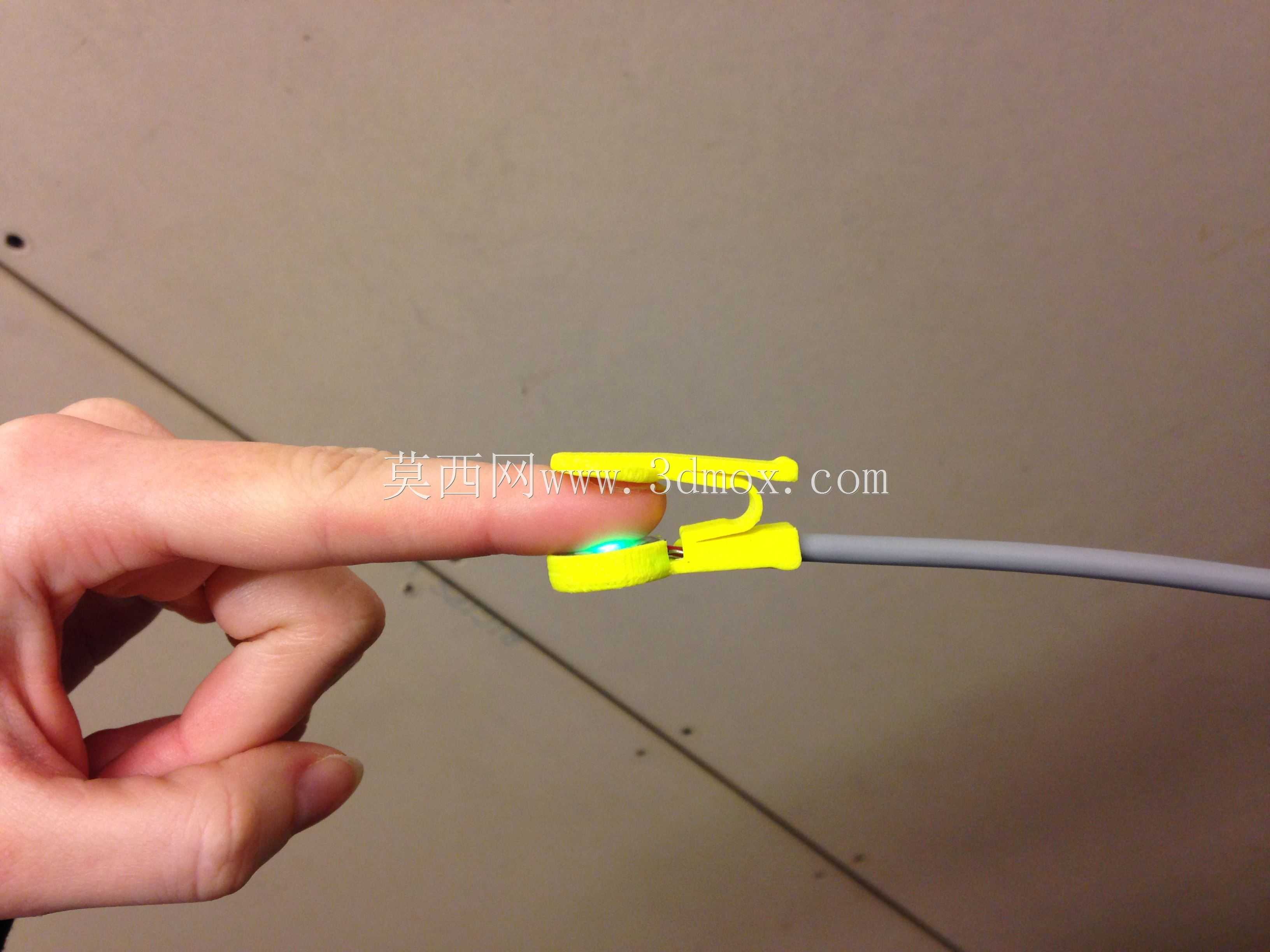

这款指夹结构主要面向个人生理监测、开源硬件创客开发、便携健康检测设备场景设计，核心作用是为脉冲传感器提供稳定的指尖固定载体，解决传统金属指夹夹持力不足、佩戴易移位导致的检测信号失真问题，适配Arduino开源硬件平台的心率、脉搏波采集项目，可用于日常心率自测、教学实验演示、小型健康监测设备原型开发等场景。从功能特性来看，该结构采用一体化夹体设计，依靠自身结构形变产生的弹性力实现夹持，无需额外加装弹簧等金属配件，整体夹持力经过针对性调校，既能够保证传感器检测面与指尖指腹皮肤紧密贴合，避免佩戴过程中出现移位、漏光导致的脉冲信号采集中断，又不会因夹持力过大造成指尖压迫不适感，长时间佩戴也不会影响指尖血液循环，适配不同粗细的成人手指使用。设计思路上，整体围绕3D打印成型工艺做了适配优化，所有结构均采用等壁厚设计，没有细小的悬空支撑结构，打印时无需添加复杂支撑即可一次成型，降低打印失败率；夹体的开合角度做了限位设计，最大开合度可容纳直径20mm以内的手指，同时避免过度开合导致的结构断裂；内部预留了脉冲传感器的安装槽位，走线槽沿夹体臂部延伸，可将传感器导线规整收纳在夹体结构内，避免导线拉扯导致传感器移位，安装时只需将脉冲传感器嵌入对应槽位，导线沿走线槽排布即可完成组装，无需额外粘接固定。外形尺寸方面，整体夹体长度约65mm，夹头部位内径适配成人食指、中指的常规尺寸，夹臂厚度均匀控制在2mm左右，既保证结构弹性又具备足够的结构强度，安装后整体突出手指表面的厚度不超过15mm，佩戴后不会影响手部正常的小幅活动，可满足日常静态状态下的连续脉搏信号采集需求，适配开源硬件项目的快速原型验证与小批量定制使用。
