HC-SR04超声波测距传感模块结构设计

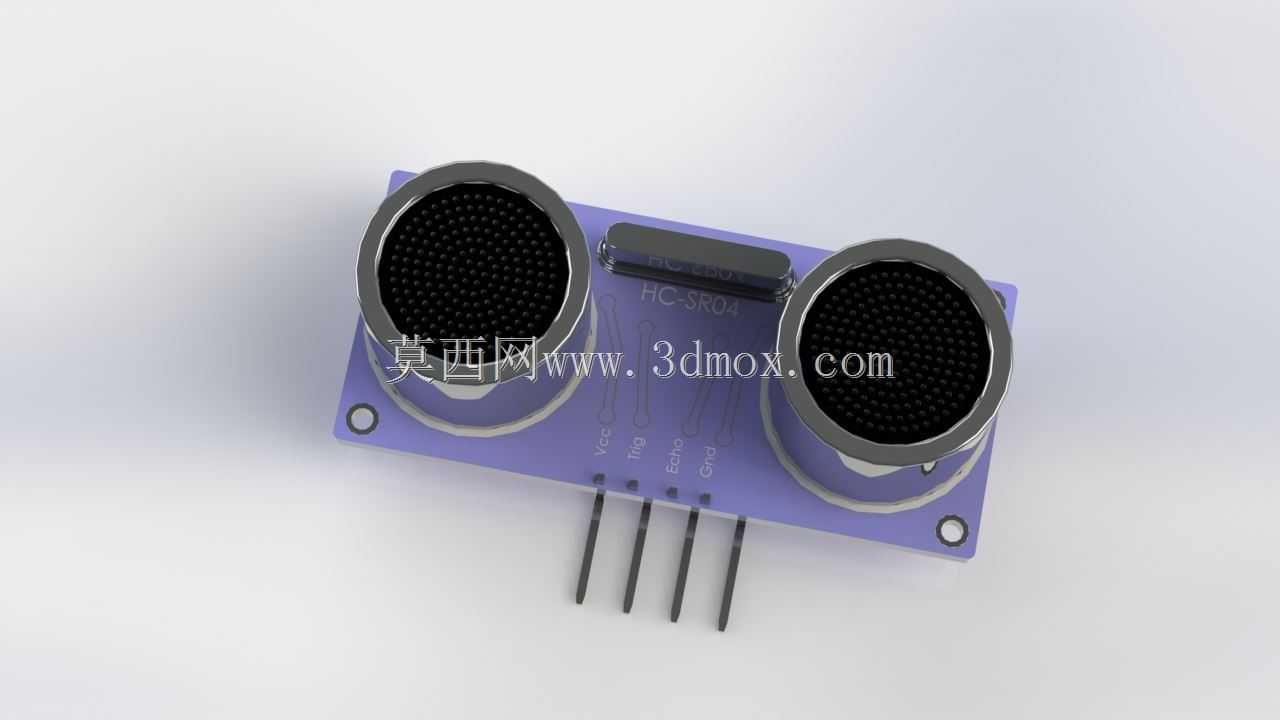

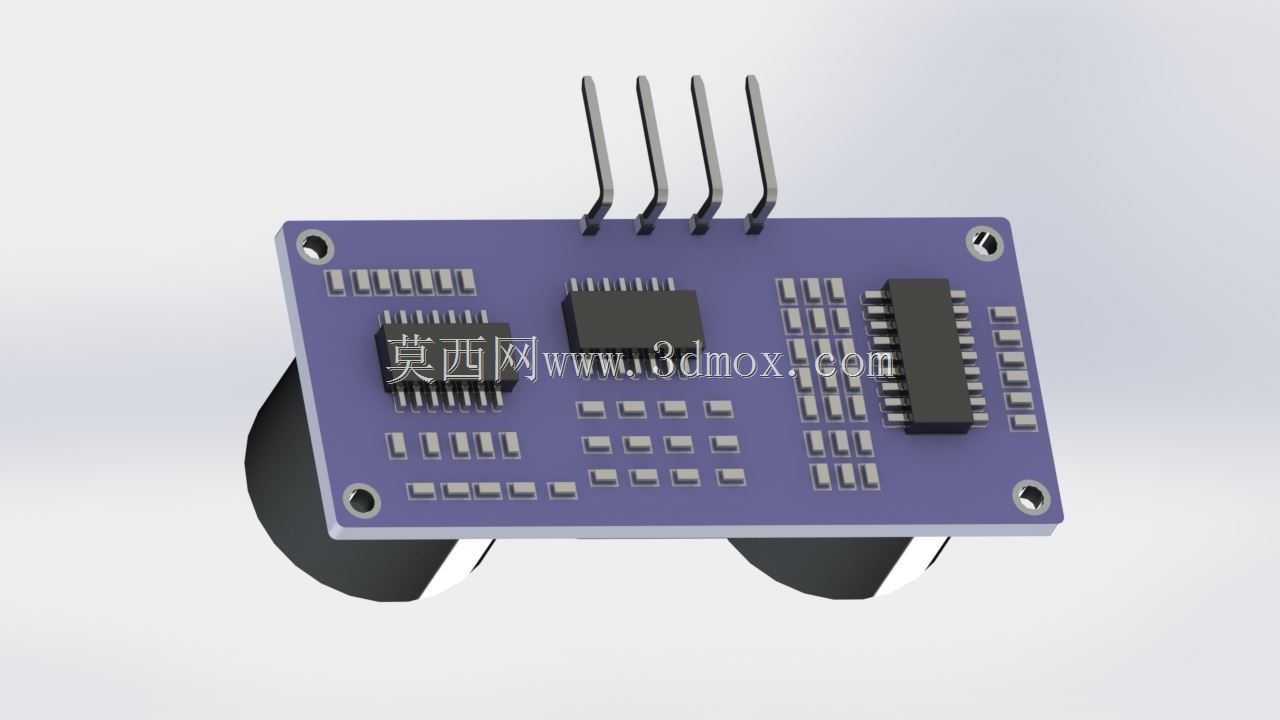

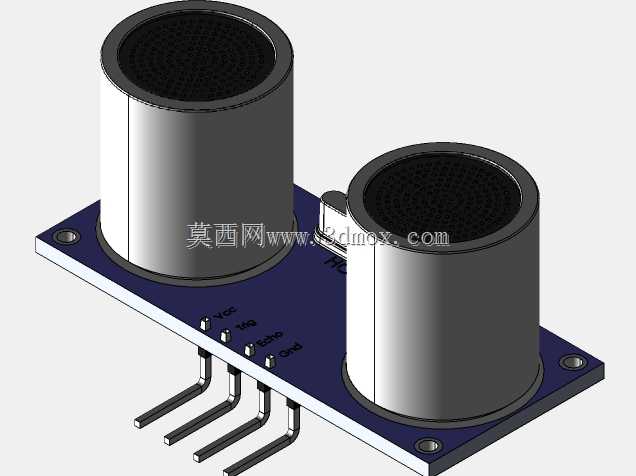

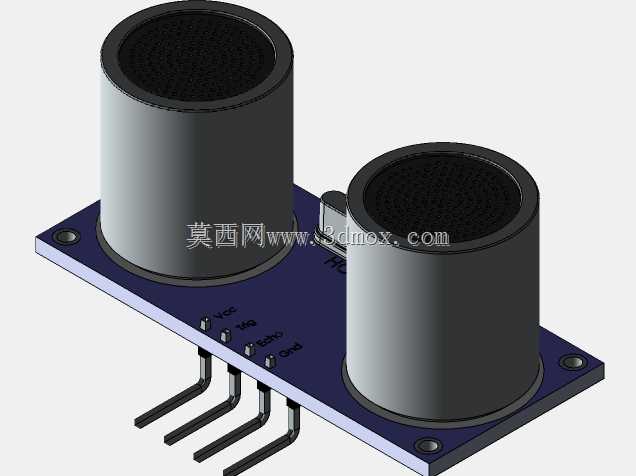

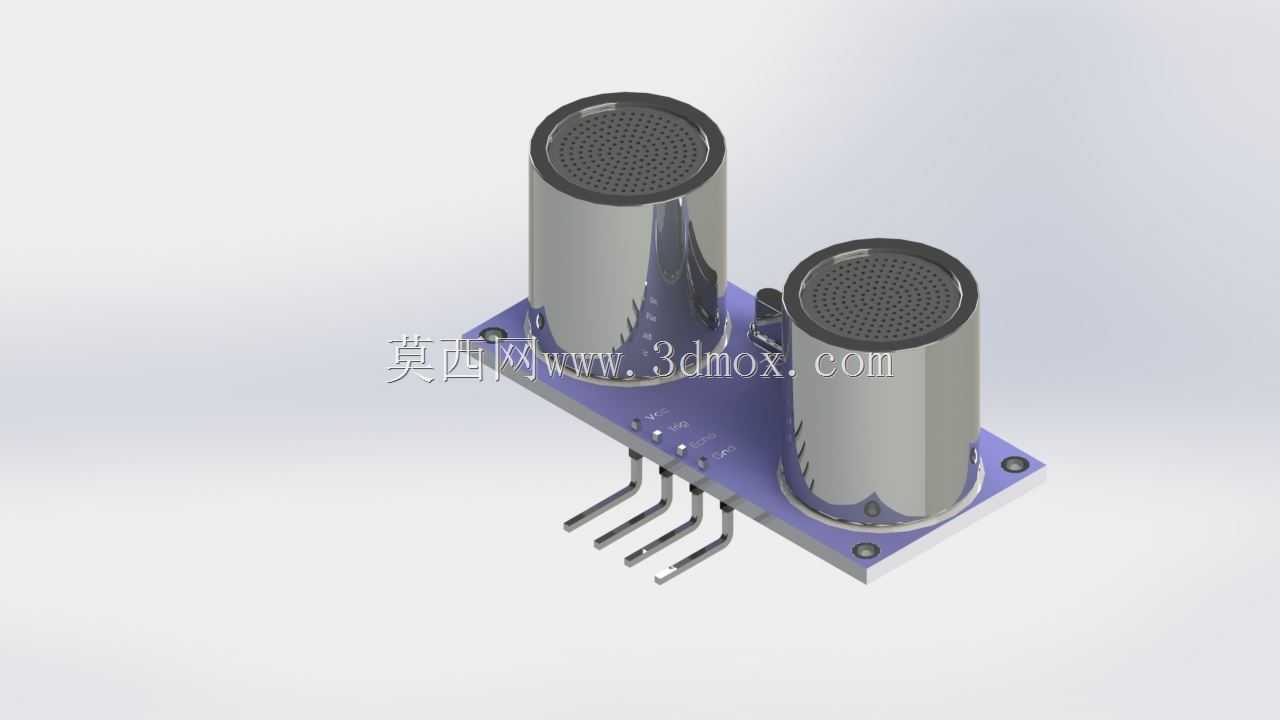

这款HC-SR04超声波测距模块是嵌入式开发、智能硬件项目中应用极为广泛的非接触式距离检测部件，日常可在智能小车避障系统、自动感应洁具、物体存在检测装置、液位监测设备、机器人导航单元、安防入侵检测场景中见到它的身影，能够在不接触被测物体的前提下完成2厘米到4米范围内的距离测算，为各类智能设备提供可靠的环境距离感知能力。从功能特性来看，该模块通过一对收发分体的超声波换能器完成工作，发射端向外发出40kHz的超声波脉冲，接收端捕捉遇障碍物反射的回波，通过计算声波往返的时间差换算出与被测物体之间的直线距离，相比红外测距方式，它受环境光线、被测物体色彩差异的影响更小，对透明、深色材质的检测稳定性更优，能够适配多数日常室内场景的测距需求，且模块本身集成了信号处理电路，无需额外搭建复杂的外围信号调理电路，仅通过四个引脚即可完成供电、触发信号输入、距离信号输出的全流程连接，使用门槛极低。在设计思路上，该模块采用一体化PCB集成设计，将两个圆柱形超声波换能器对称布置在板体上部区域，两个换能器之间预留了足够的间距避免收发串扰，中间区域布置核心信号处理芯片与周边阻容元件，板体下部引出四个标准2.54mm间距的直插排针，既可以直接插装在面包板上完成原型验证，也可以通过排针焊接固定在定制PCB上完成量产装配，板体对角位置预留了两个圆形安装孔，方便使用者通过螺丝将模块固定在设备壳体或者支架上。从外形尺寸与安装边界来看，模块整体板体为规整矩形，宽度适配两个超声波换能器的安装尺寸，整体厚度控制在较低范围，不会占用过多的设备内部安装空间，两个超声波换能器的探测端面突出于PCB板面，安装时需要保证探测端面外侧无遮挡结构，避免阻挡超声波的发射与接收路径，排针向下伸出的长度满足常规波峰焊与手工焊接的操作空间，安装孔的位置避开了板上走线与元件布置区域，锁紧螺丝时不会对板上电路造成挤压损伤。该模块的结构设计充分考虑了原型开发与小批量量产的使用需求，规整的外形与标准化的接口能够适配各类安装场景，对称的换能器布置保证了测距的波束角对称，减少单侧探测盲区，板上元件的排布紧凑合理，在有限的板面积内完成了全部功能电路的集成，兼顾了使用性能与装配便利性。
