航空轻量化轴承支撑弯臂结构

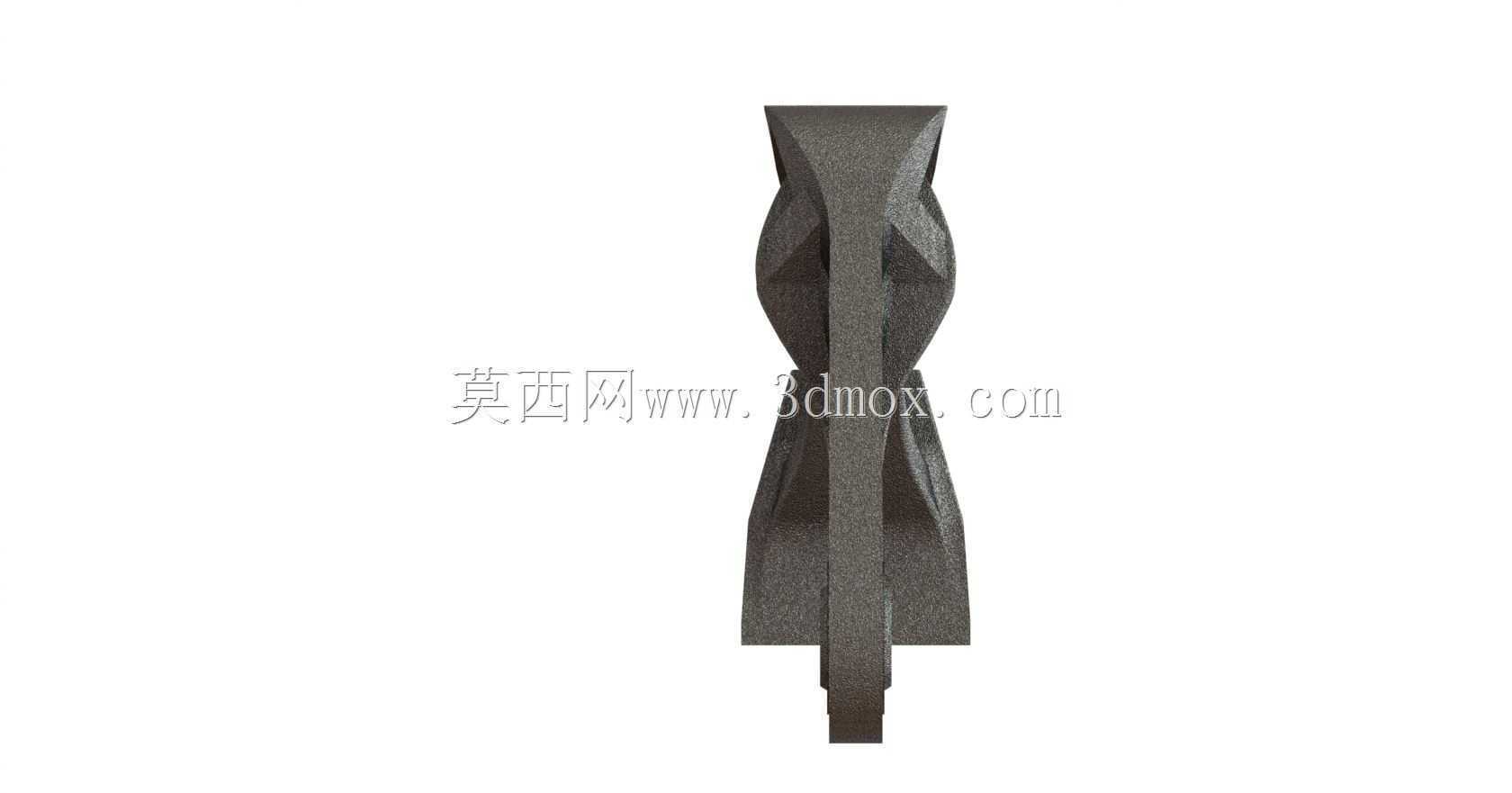

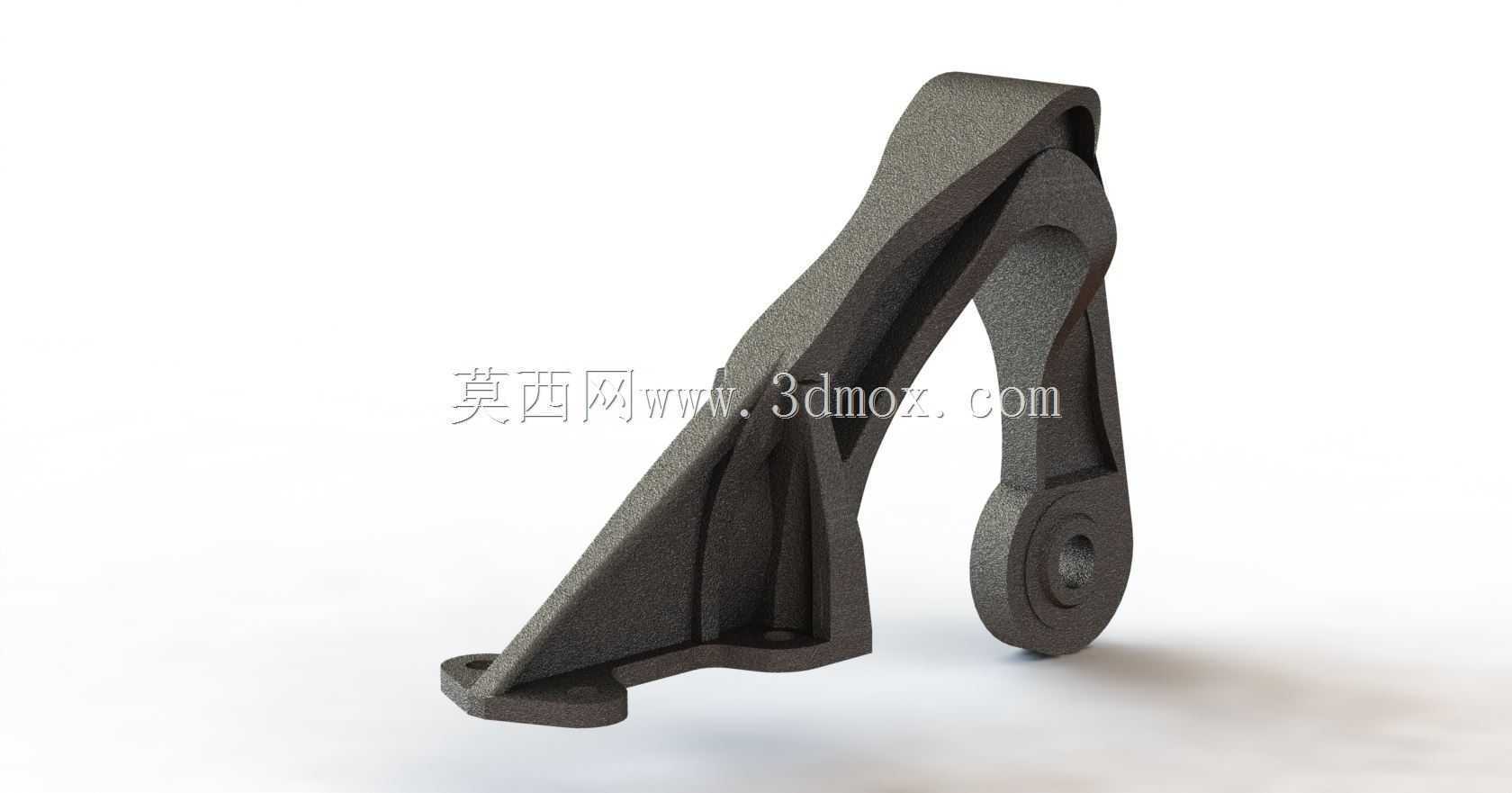

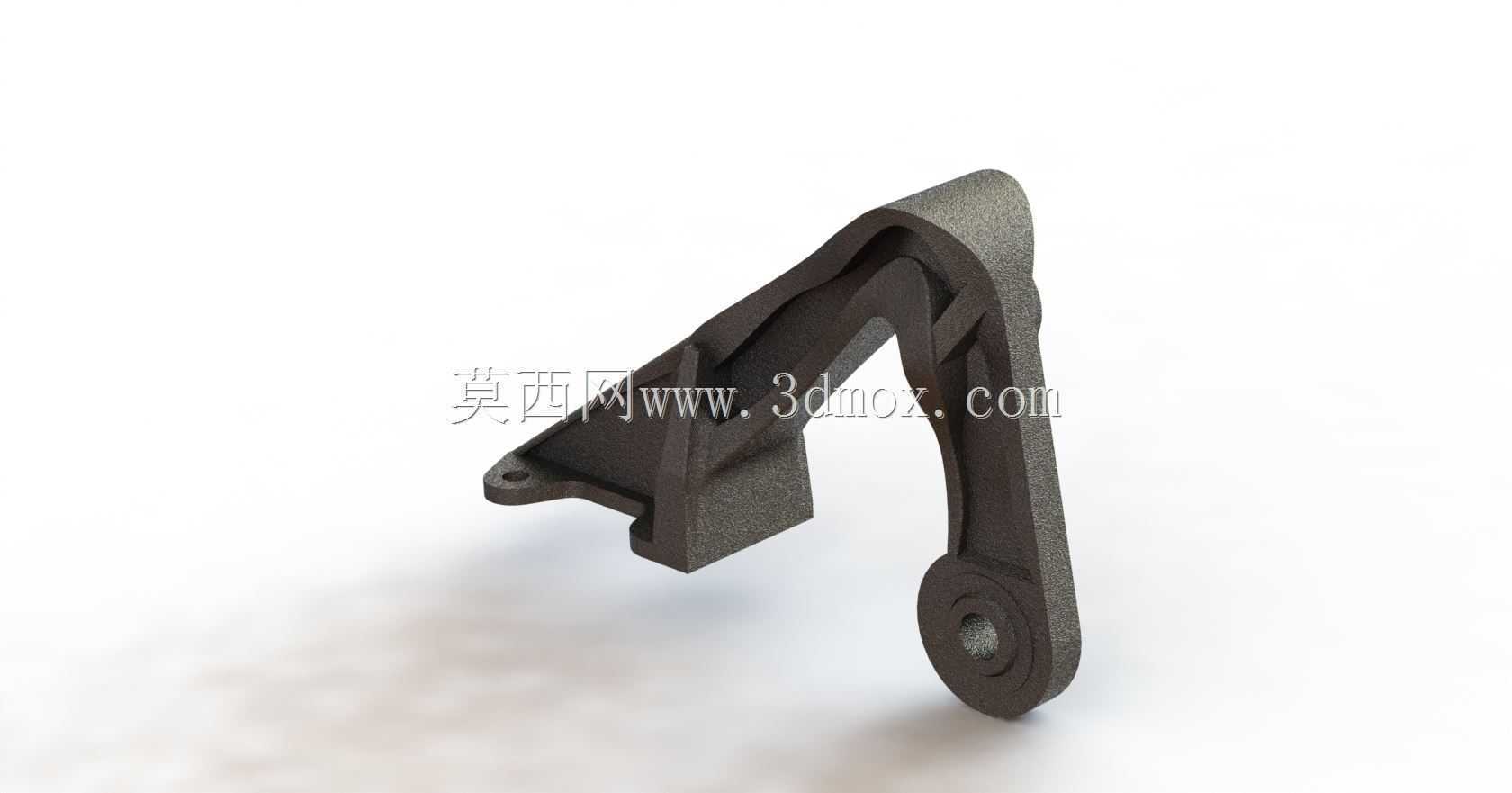

　　该结构件面向航空起落架及机载铰接支撑场景，用于在有限安装空间内传递轴承载荷、约束转轴位置，并把集中力平顺导入相邻承力框架。实际布置时，支架一端围绕轴承形成环形安装座，另一端通过带安装孔的平直连接段与机体结构贴合，中间采用大曲率弯臂过渡，以避让周边管路、拉杆和运动构件。

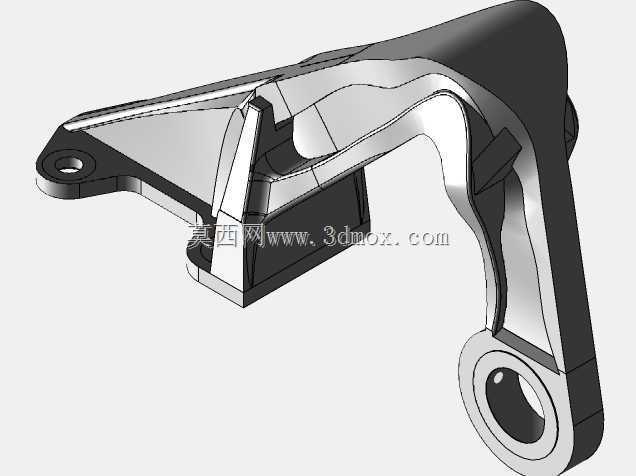

　　受力路径是这类零件建模时首先要梳理的内容。轴承座区域需要承受径向载荷，并在装配螺栓预紧后保持孔位同轴度；连接段则承担把载荷扩散到安装面的作用。若臂体仅做成等厚实心截面，局部刚度虽然容易满足，但质量会明显增加，对航空结构而言并不经济。因此主体采用阁楼式中空主臂思路，在外形封闭的同时减少低应力区材料，并沿主要弯曲和扭转方向布置三根纵向加强筋。筋条并非简单均布，而是偏向载荷传递路径：从轴承座外侧延伸至连接段根部，在曲率变化较大的区域逐渐加高或加厚，使截面惯性矩随弯矩变化而调整。

　　外形处理上，弯臂外侧采用连续圆弧过渡，内侧保留较大开口以便清根、减重和检查。轴承座端部设置凸缘与螺栓孔，孔周材料适当增厚，避免螺纹预紧时局部压陷；连接段底面设计为平面贴合面，孔位周围保留凸台，使装配接触压力集中在有效区域。所有尖角均以圆角替代，尤其是筋板与外壁交接处、弯臂转折处和轴承座与臂体连接区，圆角半径随相邻壁厚协调，降低应力集中对疲劳寿命的影响。

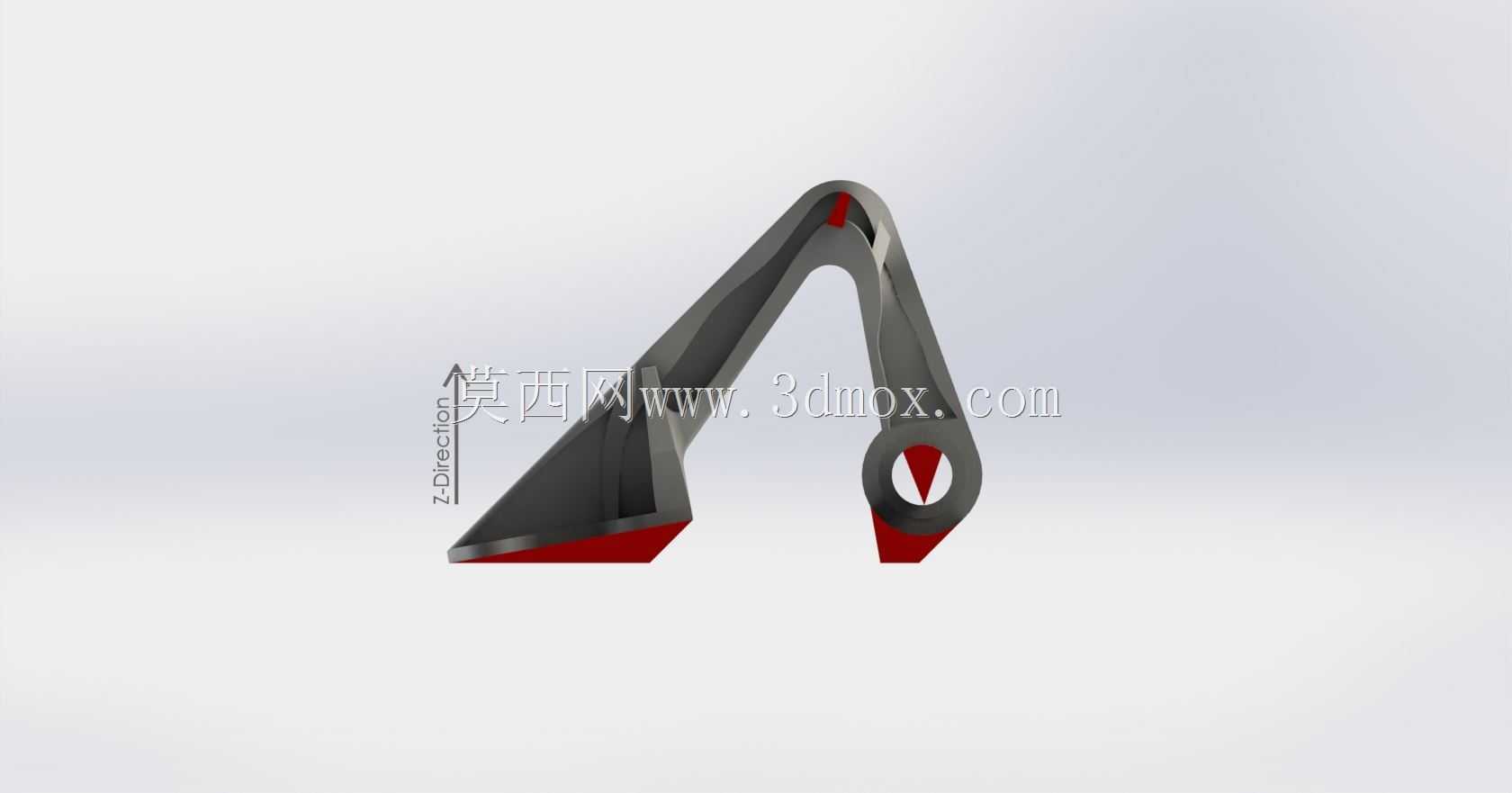

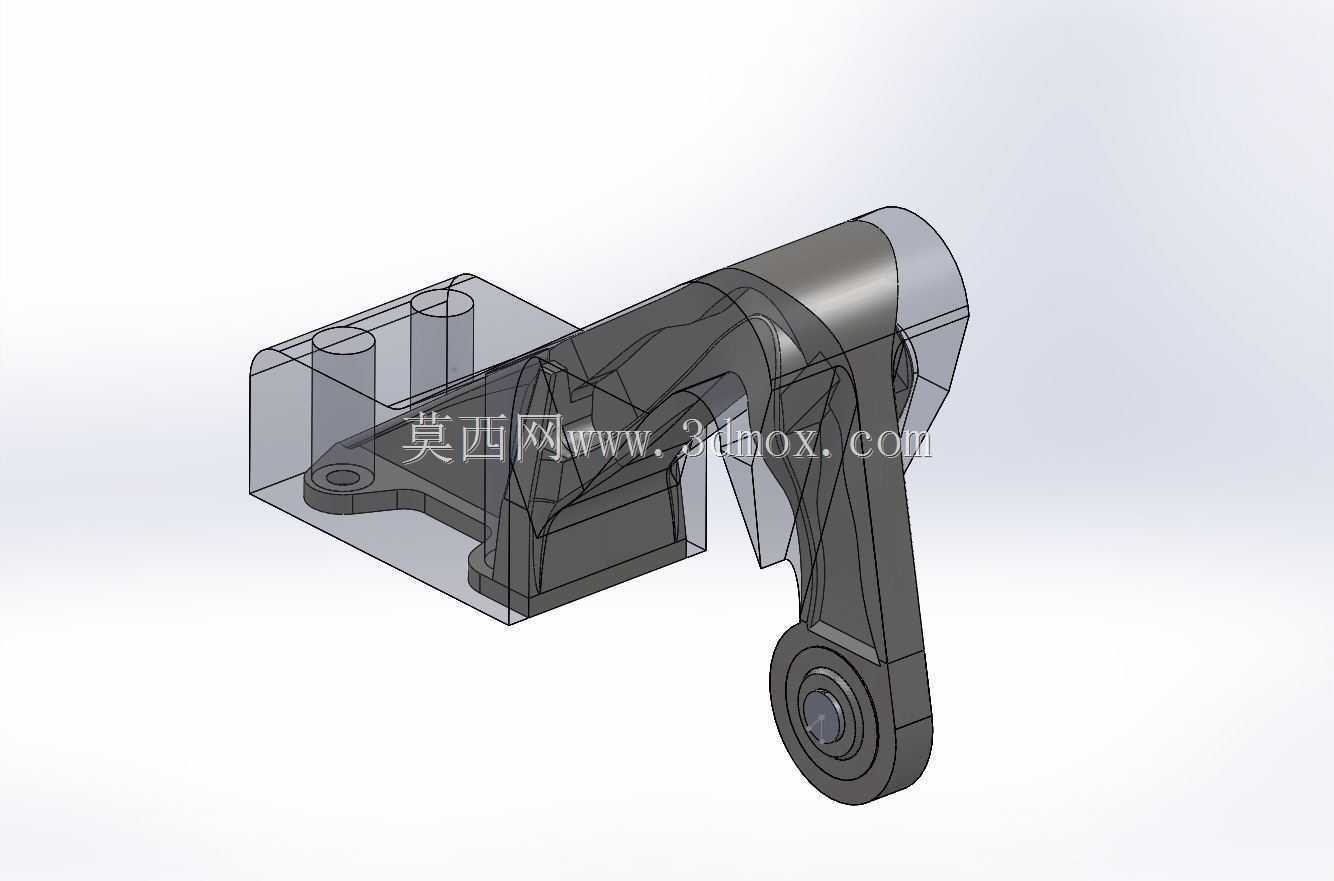

　　从安装边界看，模型需要同时满足轴承中心高度、连接孔间距、弯臂外轮廓包络以及周边运动间隙。轴承座内孔与外圈配合后，支架不能在受载时产生过大椭圆变形；连接段孔位应保证与对接件互换，贴合面需具备足够平面度。弯臂外侧轮廓在起落架收放或铰接摆动过程中不得与相邻杆件发生干涉，因此三维设计时应按极限摆角检查动态包络，而不是只核对静态位置。

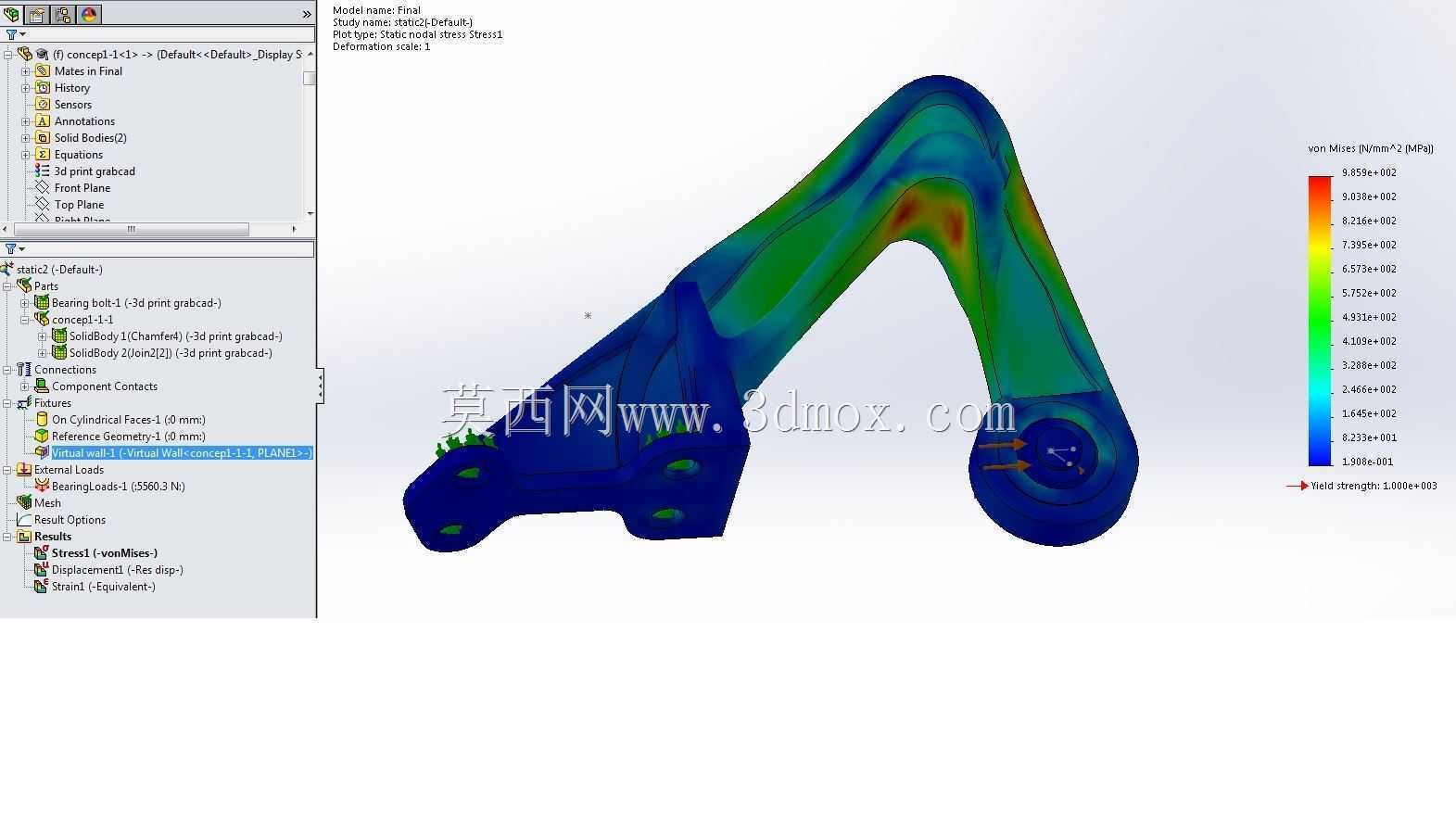

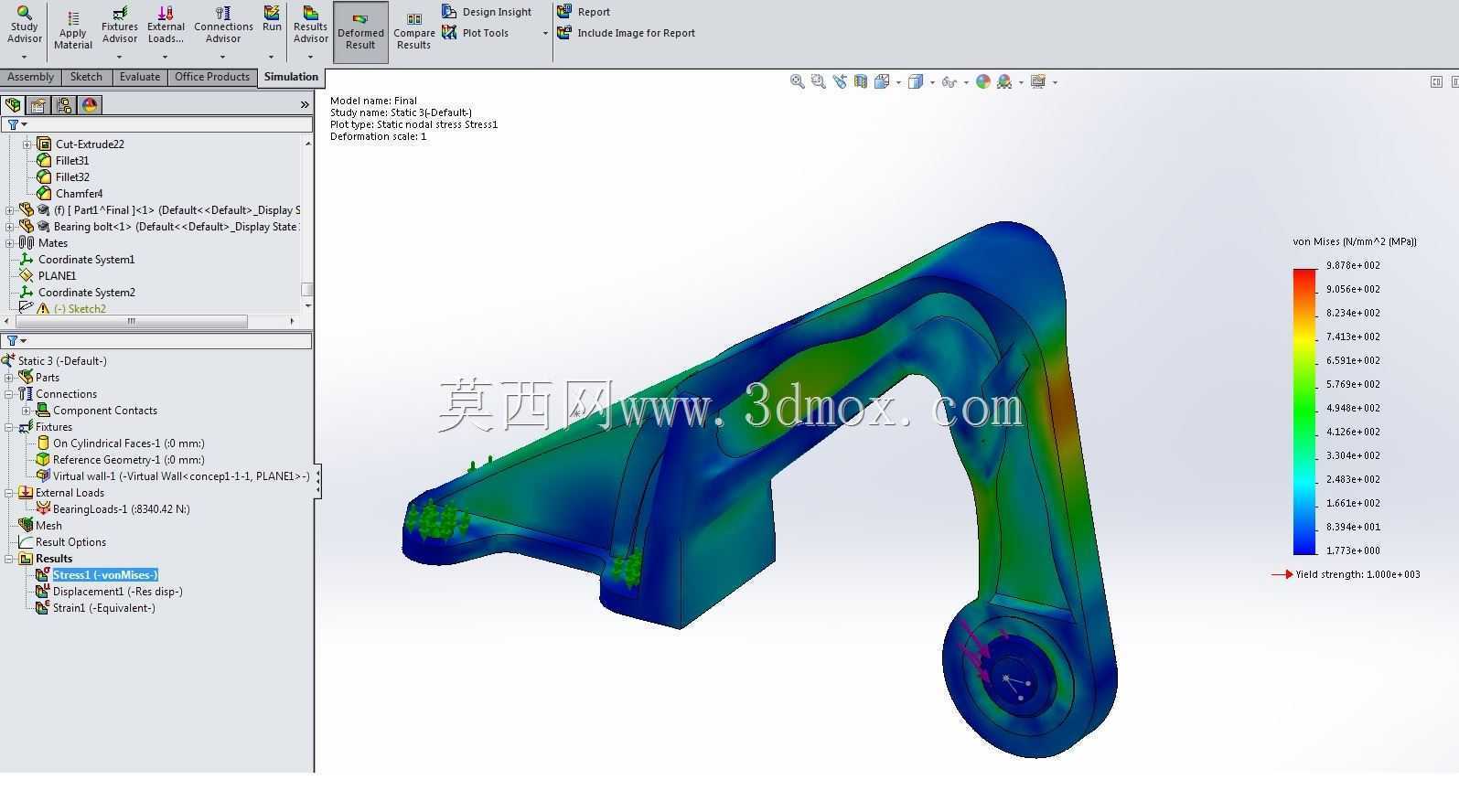

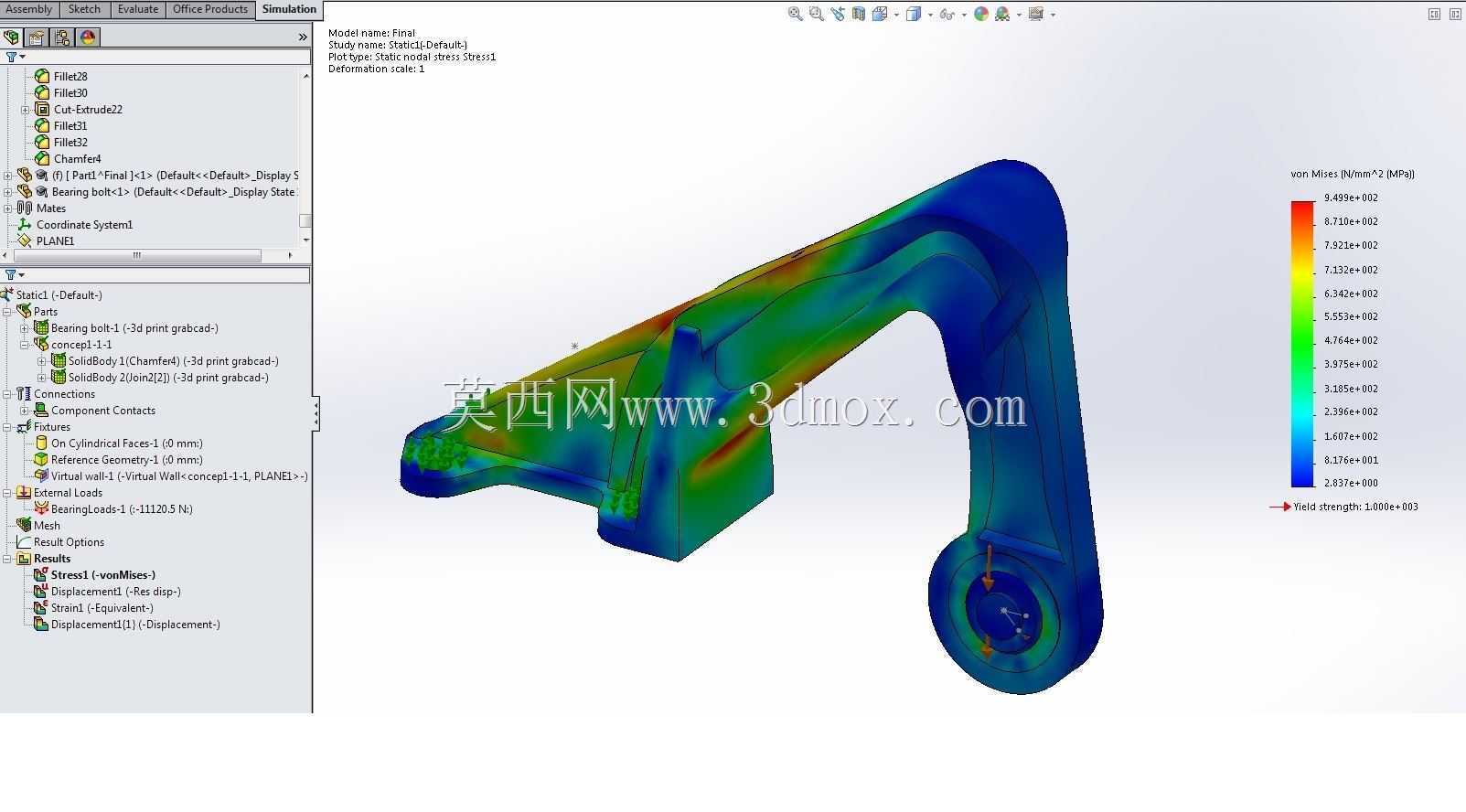

　　建模过程可先建立轴承中心线、安装贴合面和连接孔基准，再以骨架曲线控制弯臂走向。主体曲面沿载荷路径放样，保证外壁连续；中空腔和加强筋随后分割成型，便于调整壁厚。轴承座、凸台、螺栓孔等特征放在后期建立，可减少前期曲面修改时的特征失败。有限元校核时，重点关注轴承座孔边、弯臂内曲率侧、筋条端部以及连接孔之间的桥接区域。约束应尽量模拟真实螺栓接触，载荷按径向极限工况和反复加载工况分别施加，再根据位移、应力云图回改筋高、壁厚和圆角。

　　这种结构的价值不在于追求复杂外观，而在于在质量受控的前提下获得稳定的支撑刚度。中空主臂负责形成整体包络和抗扭截面，三根肋骨负责把弯曲载荷拉通，轴承座与连接凸台负责局部承载和装配定位。各部分之间通过圆滑过渡连成一体，使材料更多分布在远离中性轴的位置，既避免实心件过重，也防止薄壁壳体失稳。对于结构设计人员来说，该件可作为航空铰接支座、轻量化弯臂和承力连接件的建模参考，尤其适合练习载荷路径规划、加强筋布局、安装边界校核以及拓扑减重后的细节重构。
