快锁式圆杆扶手夹持锁紧结构设计

这款快锁式夹持锁紧结构，主要面向工业生产现场的工装夹具快速装夹、户外便携装备杆件固定、3D打印定制化装具等场景设计，核心解决传统螺纹锁紧需要配套工具、装拆耗时、频繁操作易滑牙的痛点，尤其适配需要频繁调整杆件上附件位置、快速完成装夹锁定的作业场景，比如生产线旁的工装扶手快速定位、临时作业防护栏的扶手快速固定、便携检测设备的杆件支架锁紧等工况，无需额外扳手等工具，徒手即可完成锁紧与解锁操作，大幅提升现场作业的调整效率。

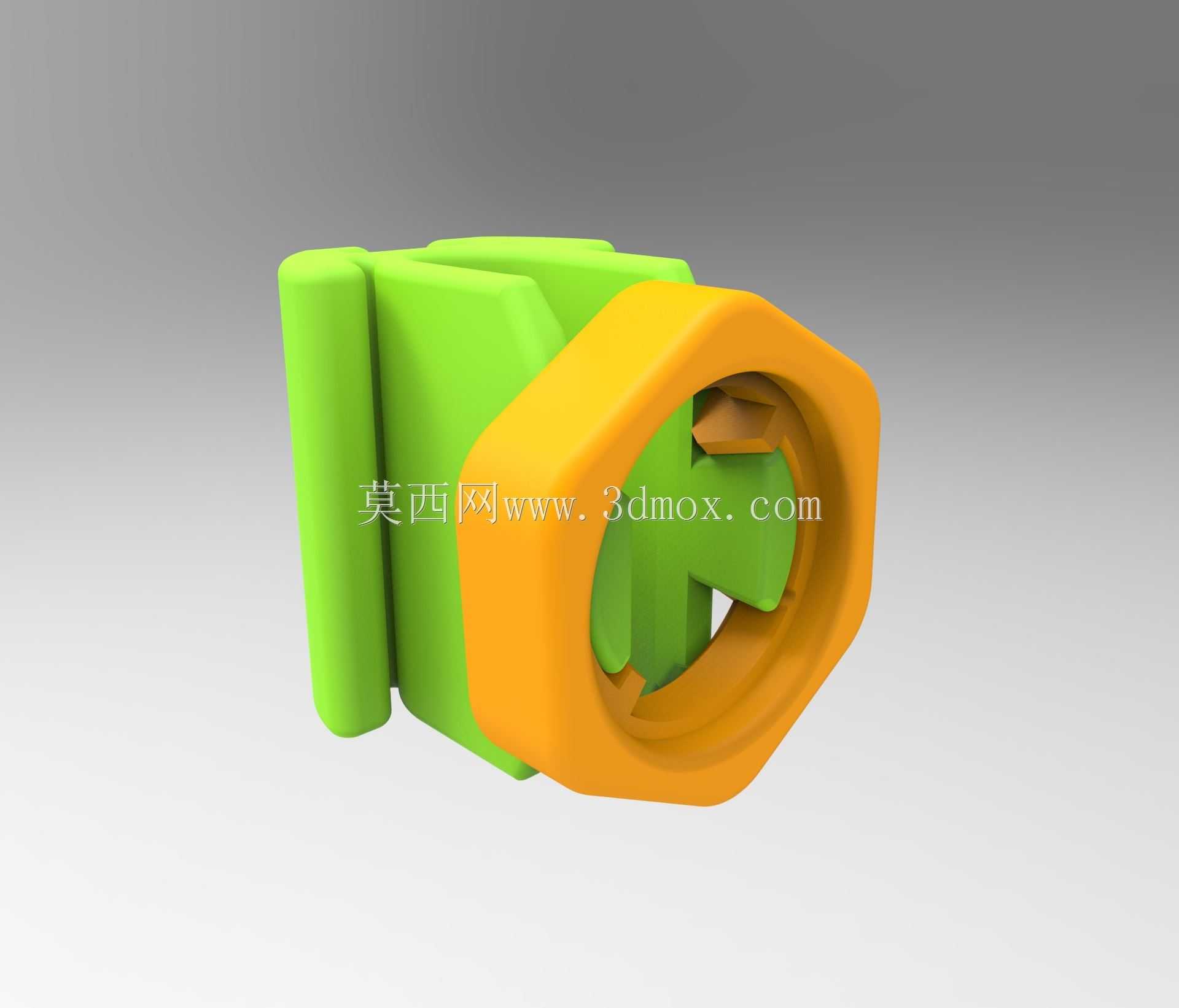

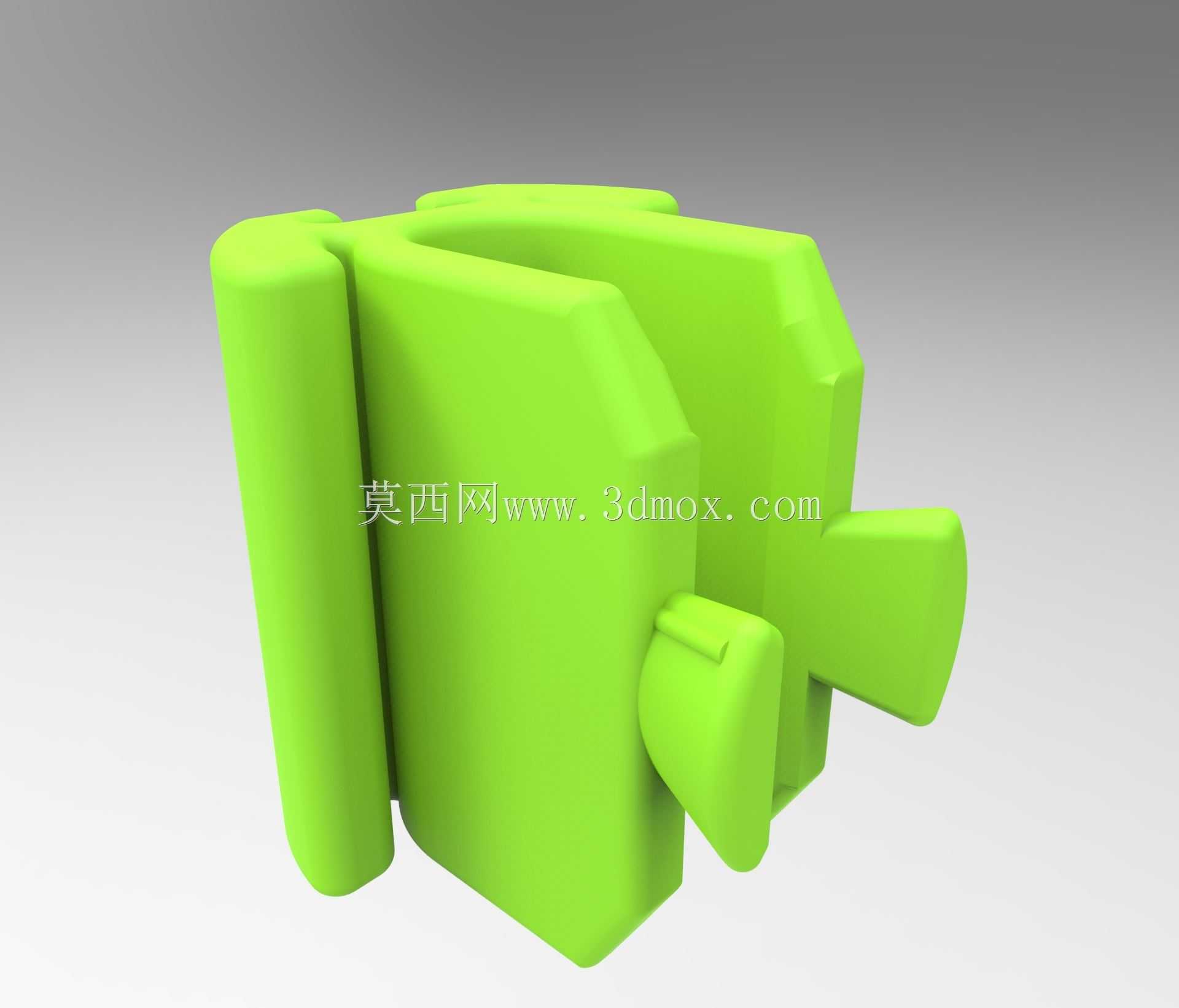

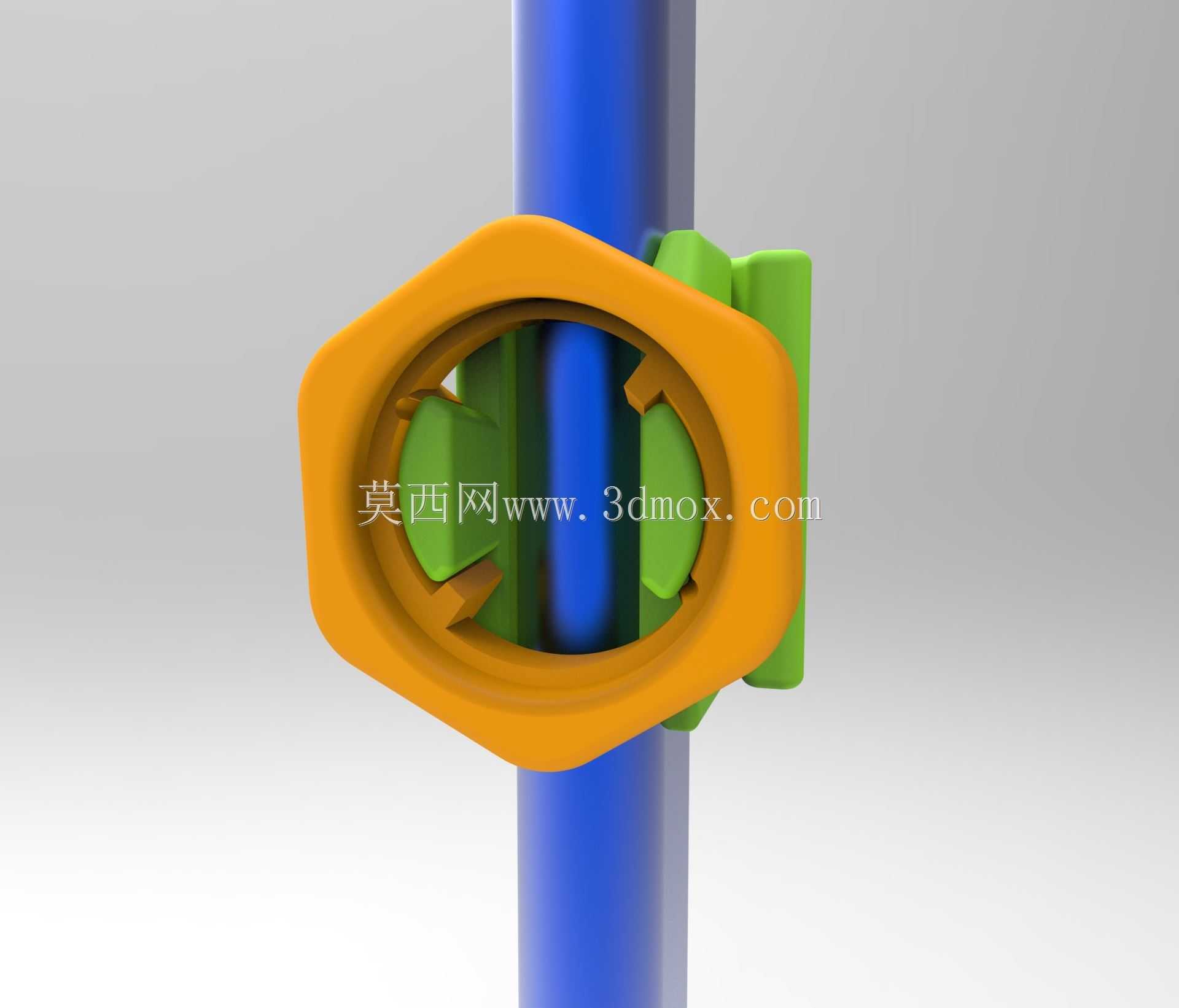

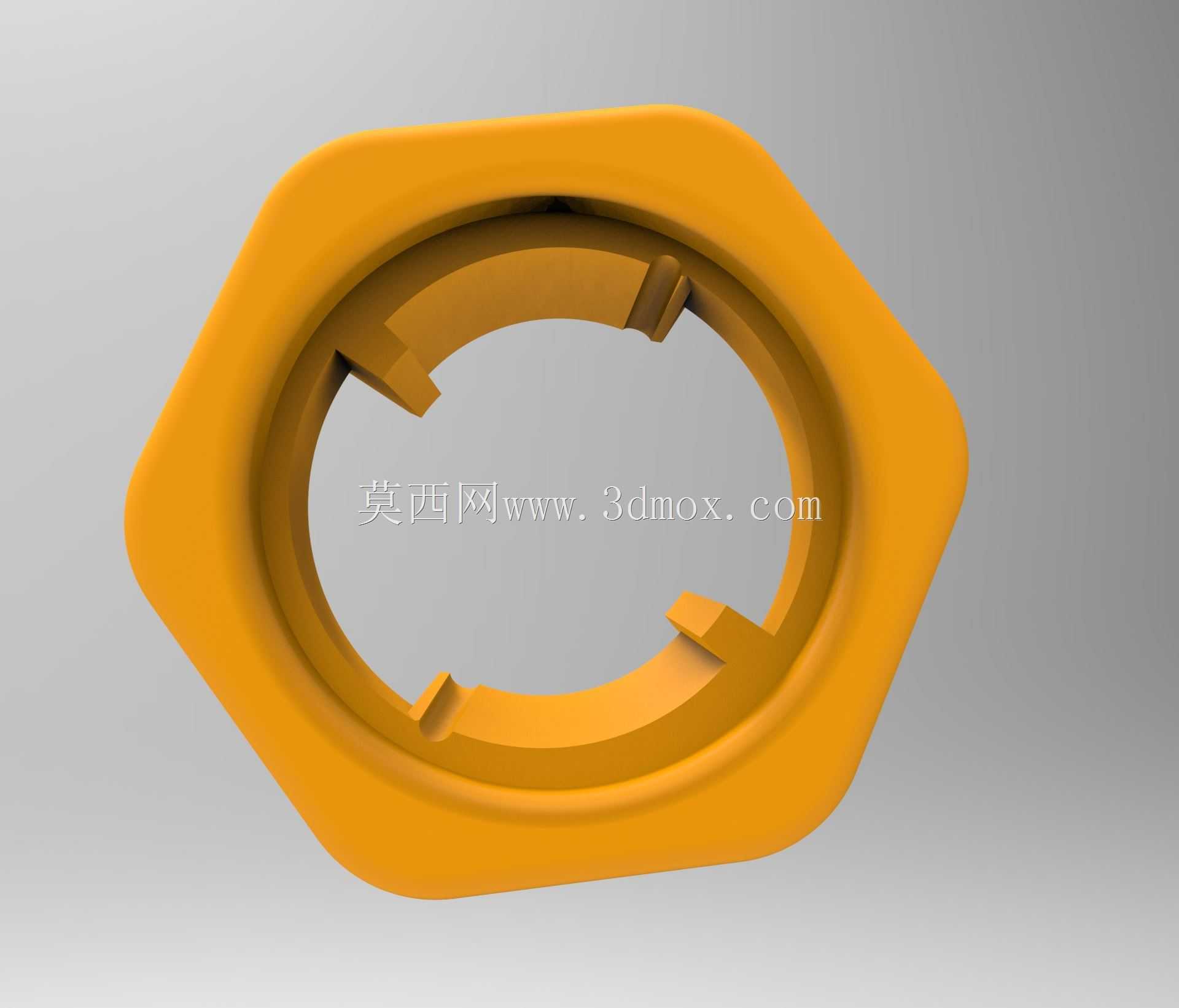

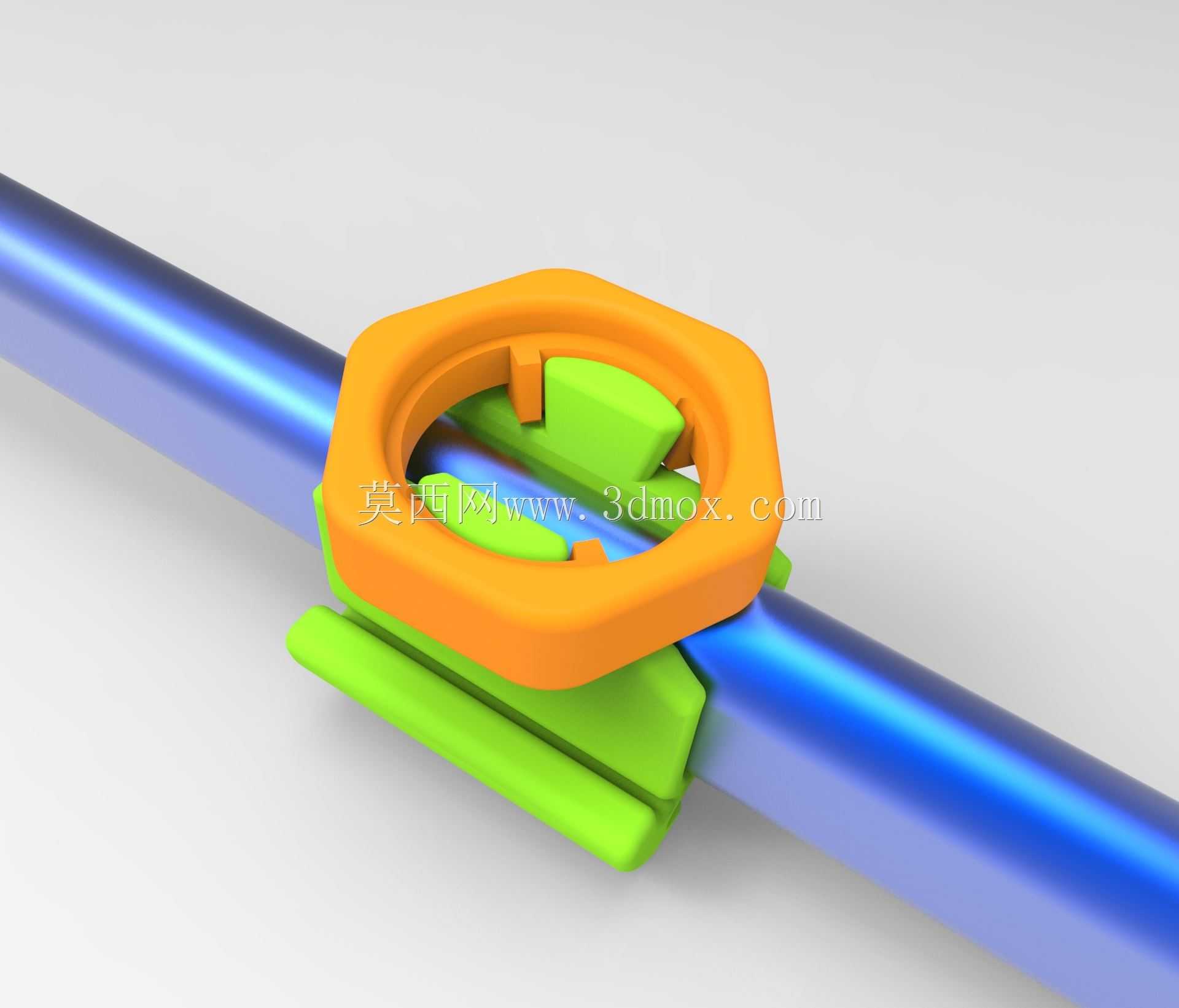

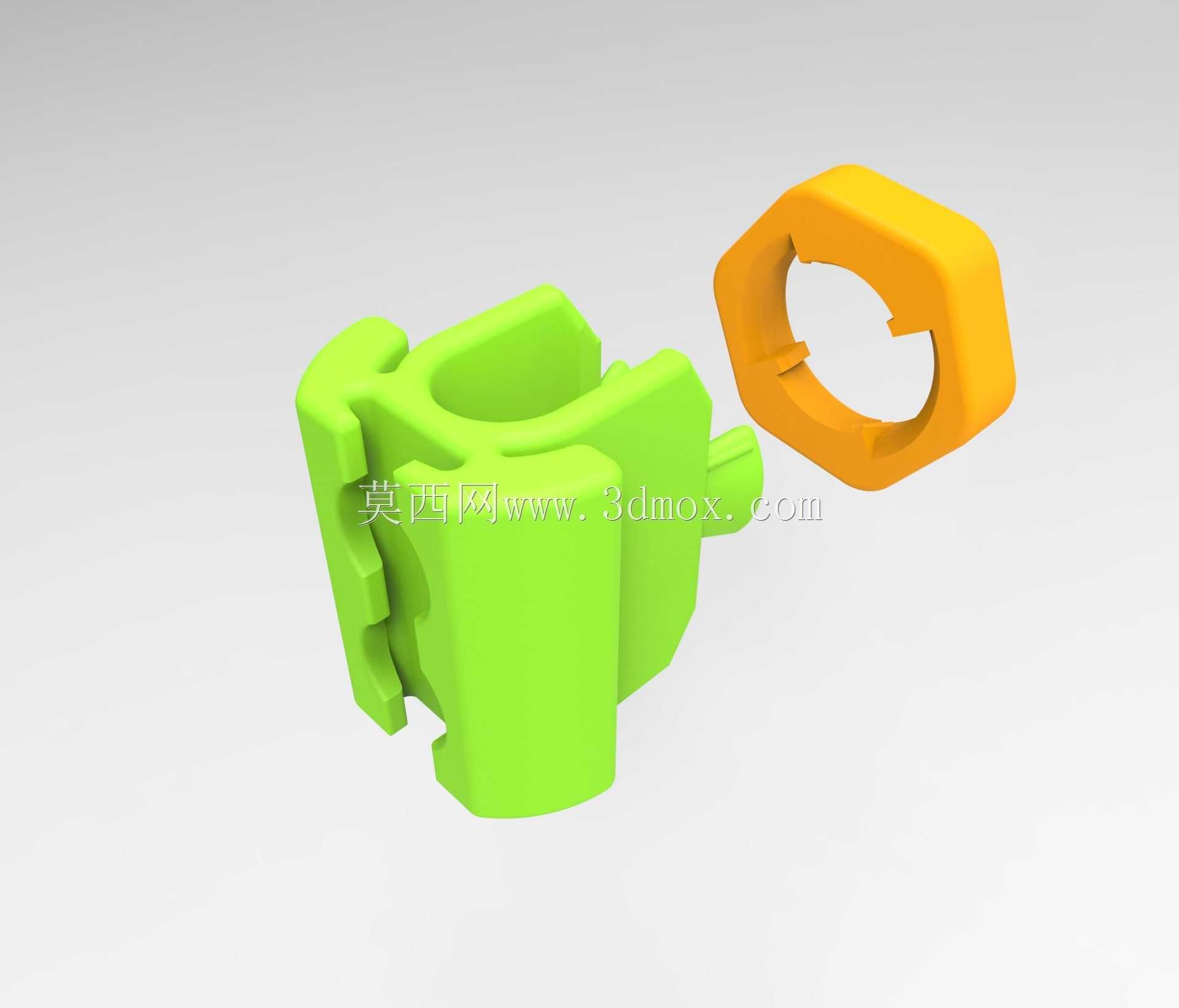

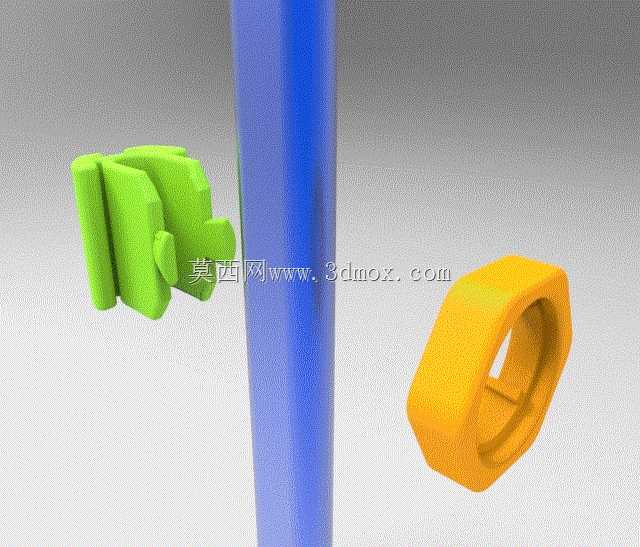

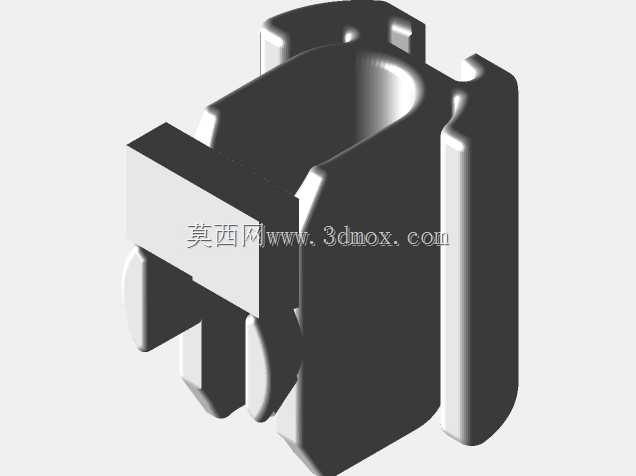

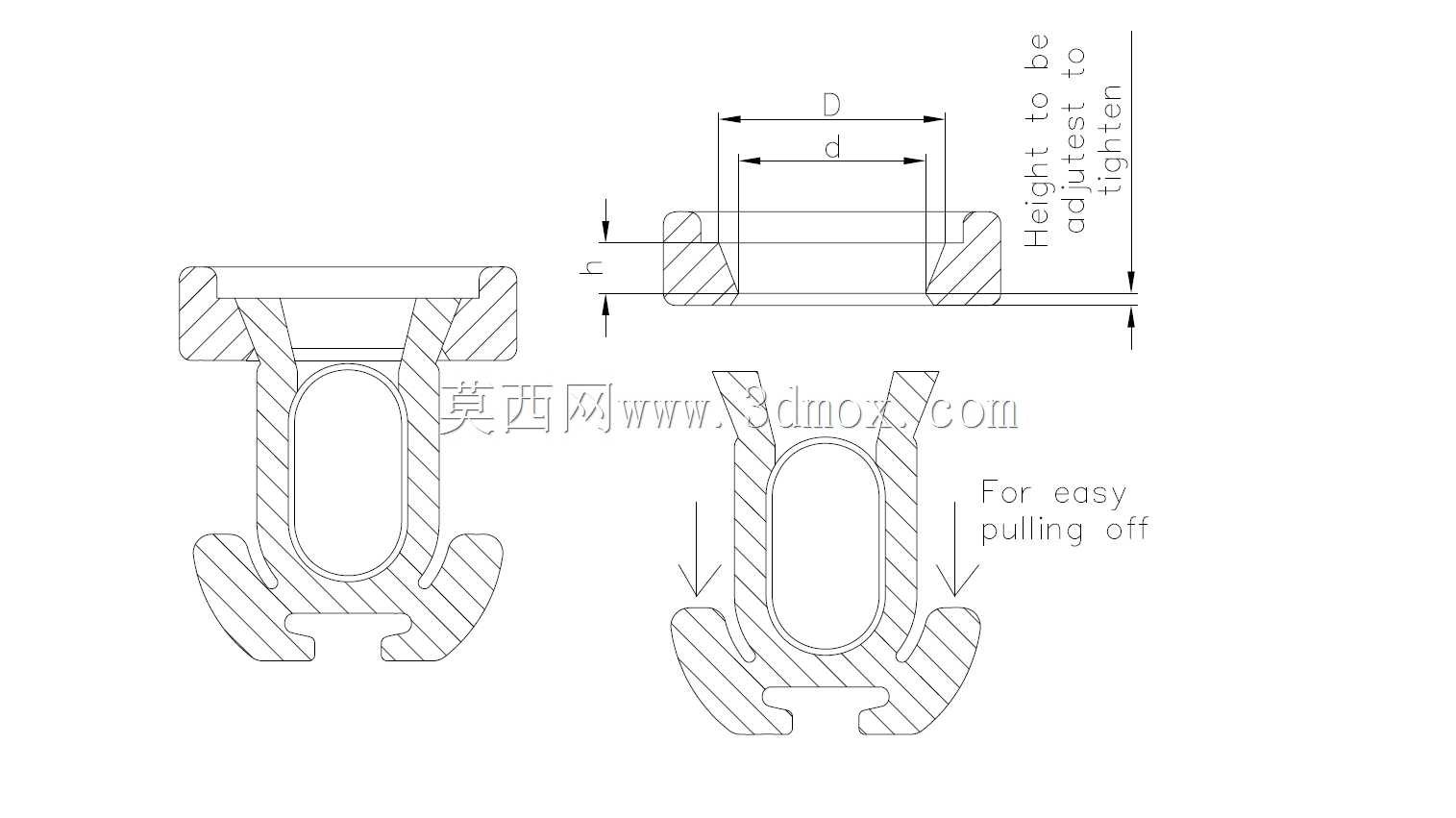

整套结构分为夹持座与锁紧环两个核心部件，夹持座采用对称分瓣式抱合结构，内侧做了与圆杆外径匹配的圆弧贴合面，保证抱合时与杆件的接触面积足够大，锁紧后不会出现应力集中刮伤杆件表面，也能避免长期锁紧后出现压痕变形；夹持座外侧做了与锁紧环内锥面匹配的外锥导向结构，当锁紧环沿轴向推压到位时，锥面会均匀施加径向抱紧力，让分瓣的夹持座同步向内收缩，牢牢抱紧穿过的圆杆，不会出现单侧受力偏载导致的锁不紧、滑动偏移问题。锁紧环采用外六角外形设计，既可以徒手施力旋转推进，也可以在需要更大锁紧力的重载场景下，用普通扳手辅助施力，适配不同负载的锁紧需求，锁紧环的内螺纹与夹持座尾部的外螺纹做了大螺距设计，相比普通标准螺纹，旋转更少的圈数就能完成锁紧或解锁动作，进一步提升操作效率。

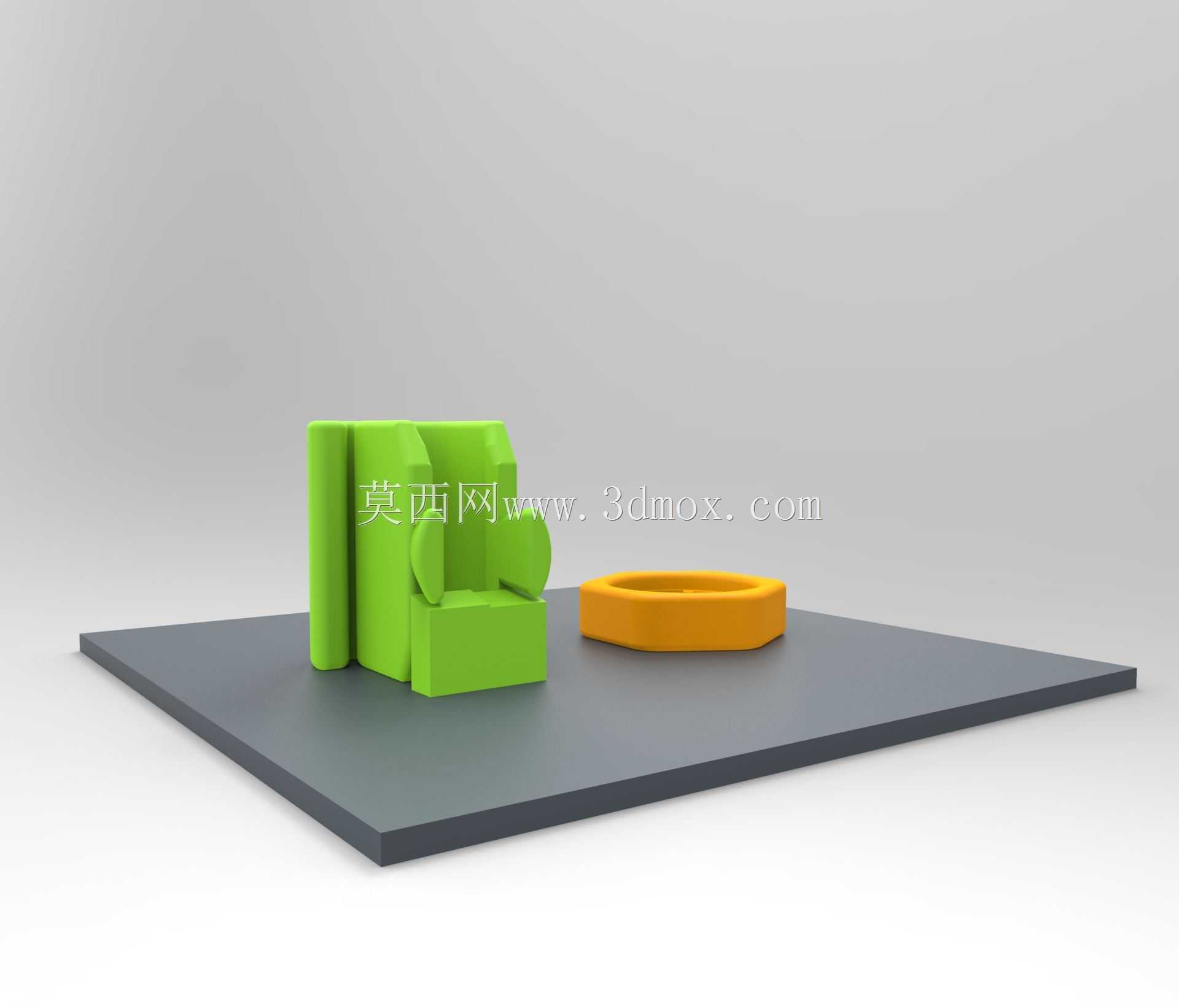

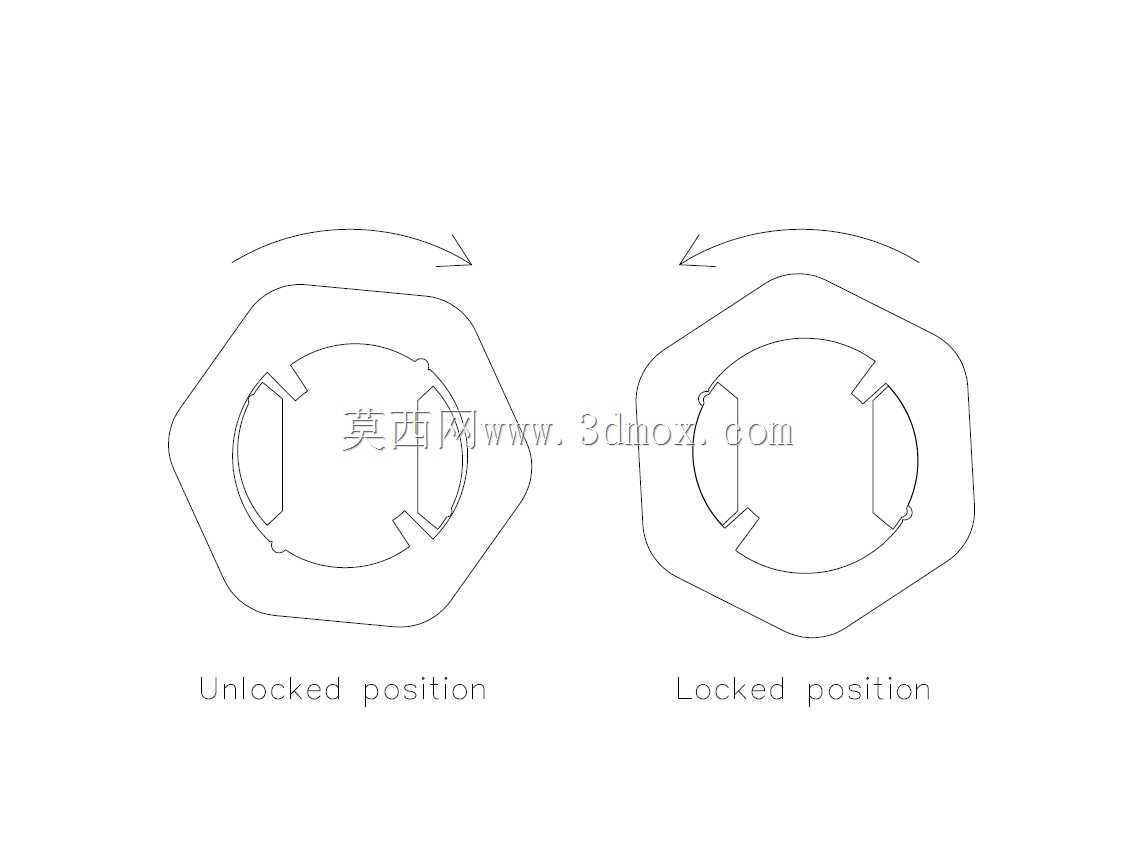

设计过程中重点考量了无工具操作的人机工程特性，夹持座的解锁拨片做了圆弧过渡的凸起造型，徒手拨动时不会硌手，解锁时只需要反向旋转锁紧环1-2圈，拨动拨片即可让分瓣结构张开，快速调整夹持座在圆杆上的位置，调整到目标位置后只需要向前旋紧锁紧环，就能完成锁定，全程不需要额外辅助工具。安装边界上，这套结构适配常规直径的圆型杆件，夹持座的整体外径控制在合理范围，不会因为结构体积过大干涉周边其他部件的安装，锁紧环的最大外径与六角对边尺寸符合常规手动操作的施力尺寸，成年人徒手即可施加足够的锁紧力矩，保证常规负载下不会出现滑移；所有部件的壁厚都做了均匀化处理，既满足3D打印快速制作的工艺要求，不会出现打印翘曲、填充不足的问题，也适配注塑批量生产的壁厚均匀性要求，生产时不需要额外做特殊的壁厚调整。

结构的受力设计上做了针对性优化，抱合面做了细微的防滑纹理处理，在不损伤杆件表面镀层的前提下，提升抱紧后的静摩擦力，即使在承受一定径向负载、振动工况下，也不会出现锁紧后缓慢滑移的问题；锥面的角度做了反复验证，选择了自锁角度范围内的锥度，即使长期受振动影响，锁紧环也不会自行松脱，可靠性远高于普通的顶丝锁紧结构，同时不会像顶丝那样在杆件表面留下压痕，保护杆件的外观完整性，也方便后续反复调整位置。
