扶手夹总成

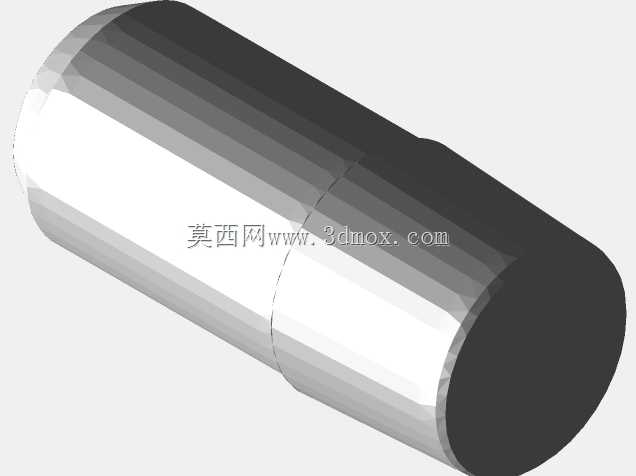

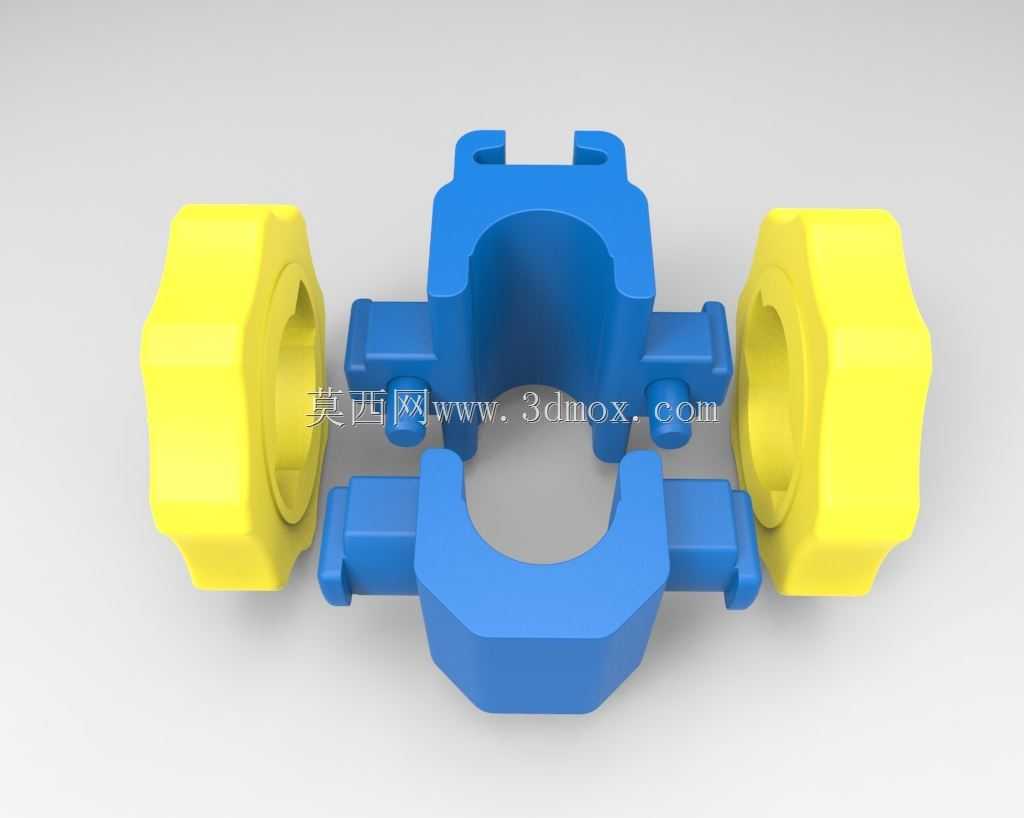

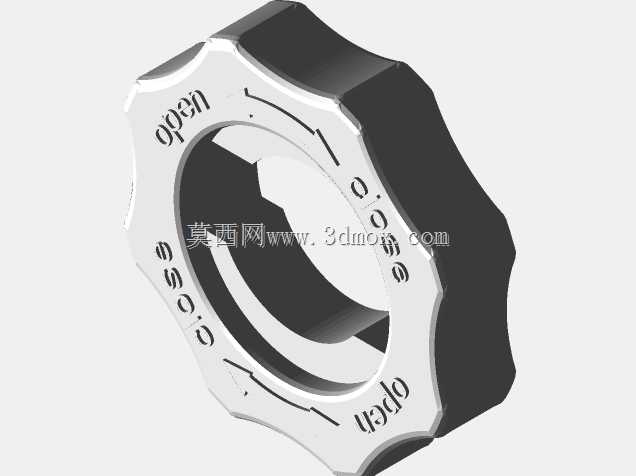

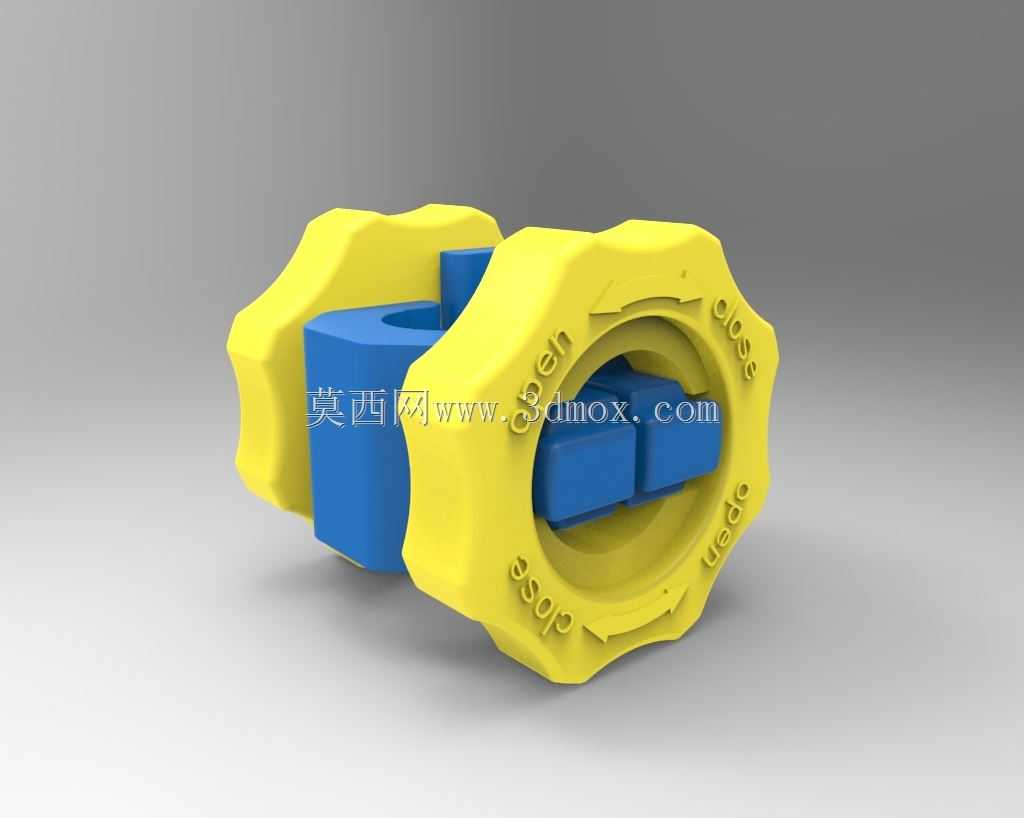

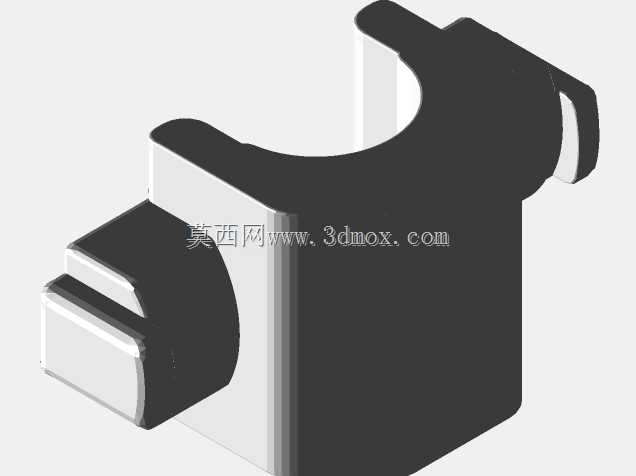

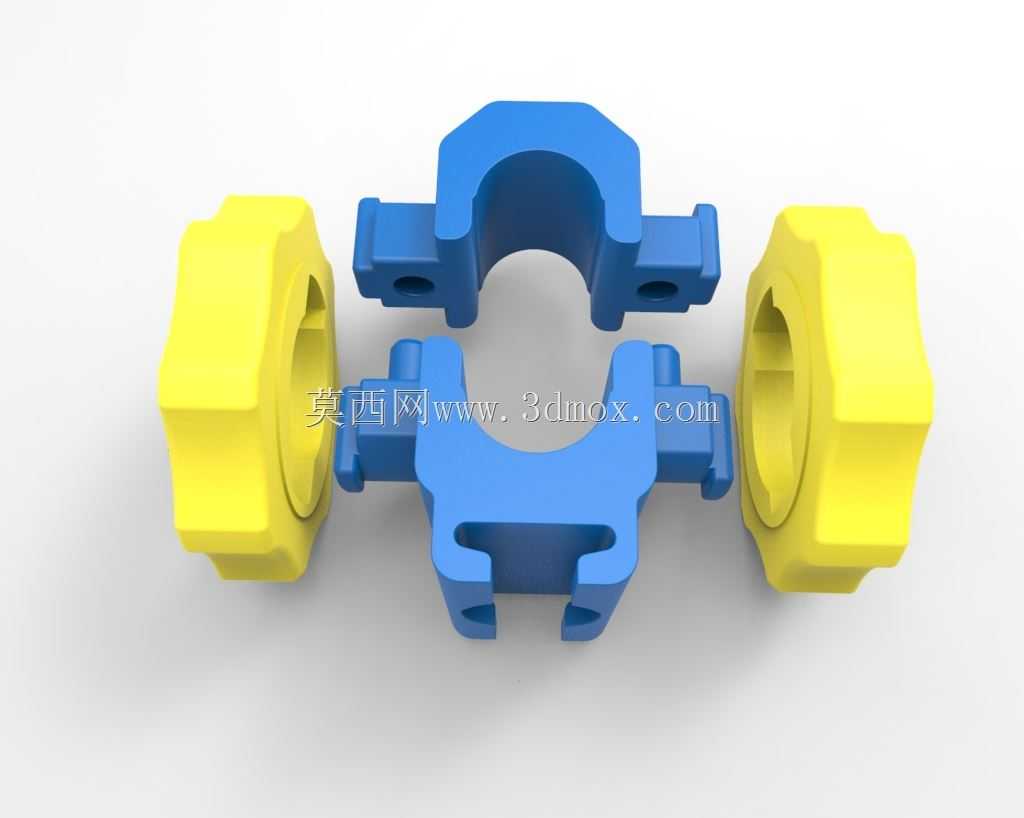

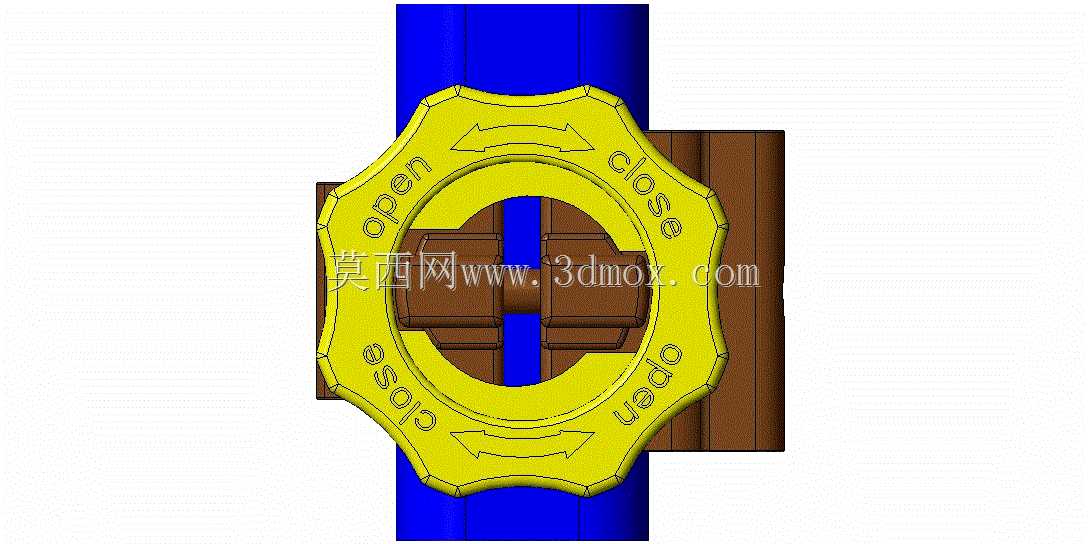

刚性和模块化结构。每个零件可以单独生产和单独测试。装配1。将带有外锥面的4号V6\ U定心销安装到1号V6\ U卡箍的锥形孔中。2。夹具v6u 1和v6u 3需要装配在扶手的相对侧，因此销将决定两个夹具的相对位置。带卡箍的锁紧螺母V6è2形成一个总成。4由于阿基米德的螺旋形轮廓，螺母将夹紧扶手时，在“关闭”方向旋转牢固。v6中每个零件的总体三维尺寸。pdf文件。6V6\u part\u volume.pdf中每个零件的计算体积。7打开状态下组件的外形尺寸，沿：x轴-64 mm y轴-57.1 mm z轴-59.5 mm
