快锁式圆管扶手连接固定夹结构

这款快锁式圆管扶手夹主要应用于模块化管线支架、工业设备防护栏、康复辅具扶手、展会临时展架、仓储货架侧扶手等需要快速装拆调整圆管构件位置的场景，可实现两根正交或平行圆管的无工具快速锁紧与位置调节，无需在管材表面预加工孔位，不会破坏管材表面的防腐涂层与结构完整性，适配常规外径的工业圆管、铝合金精益管以及复合管材。

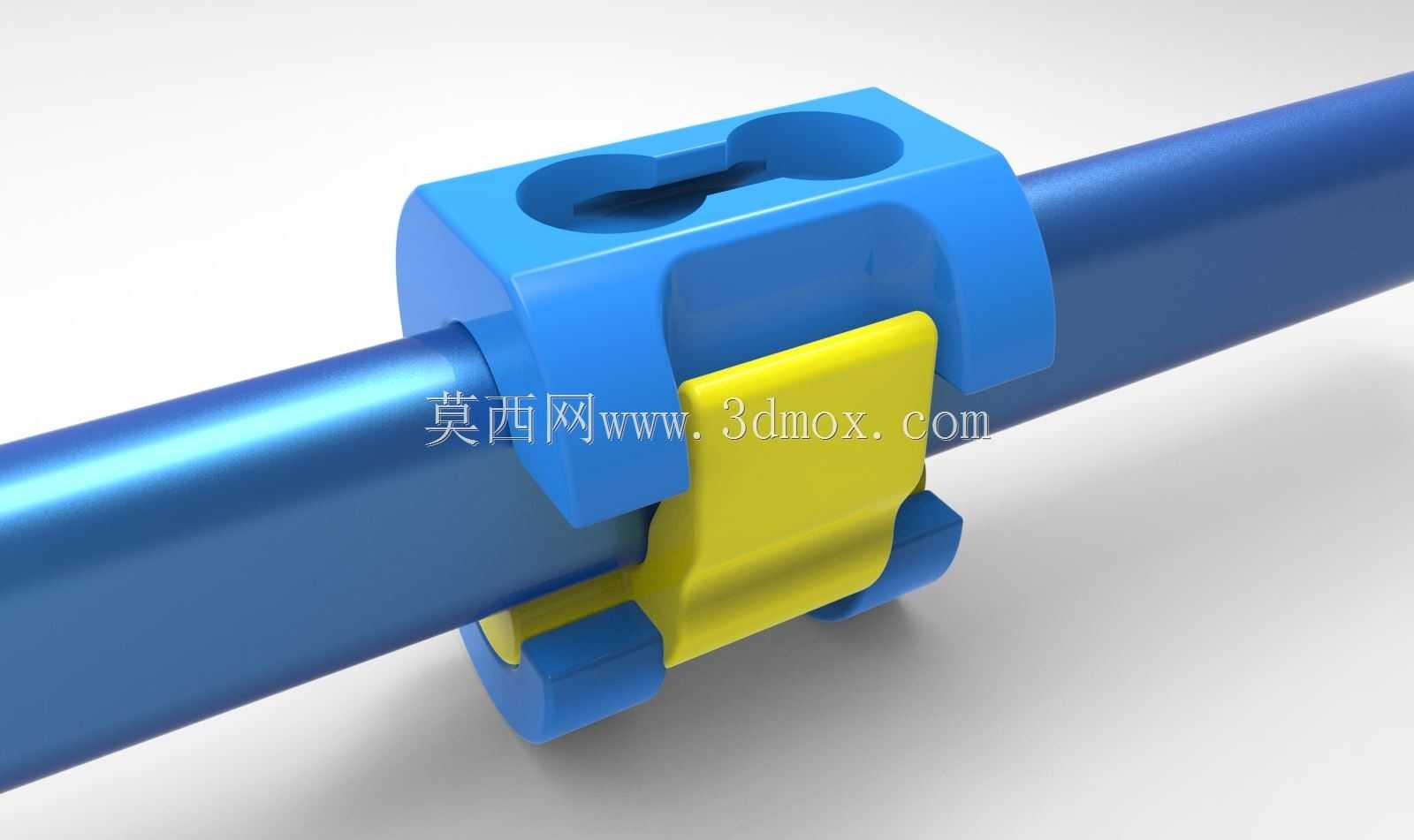

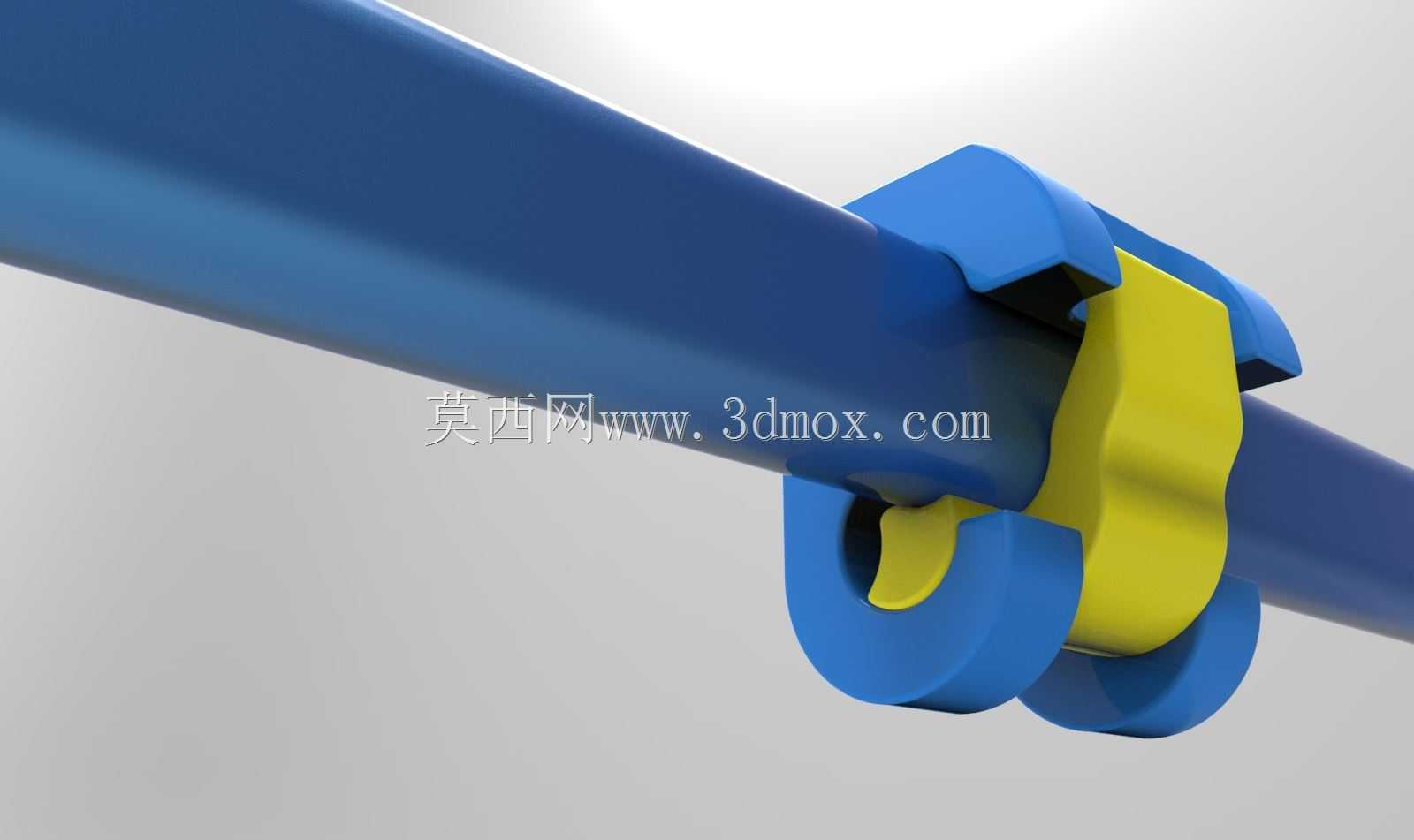

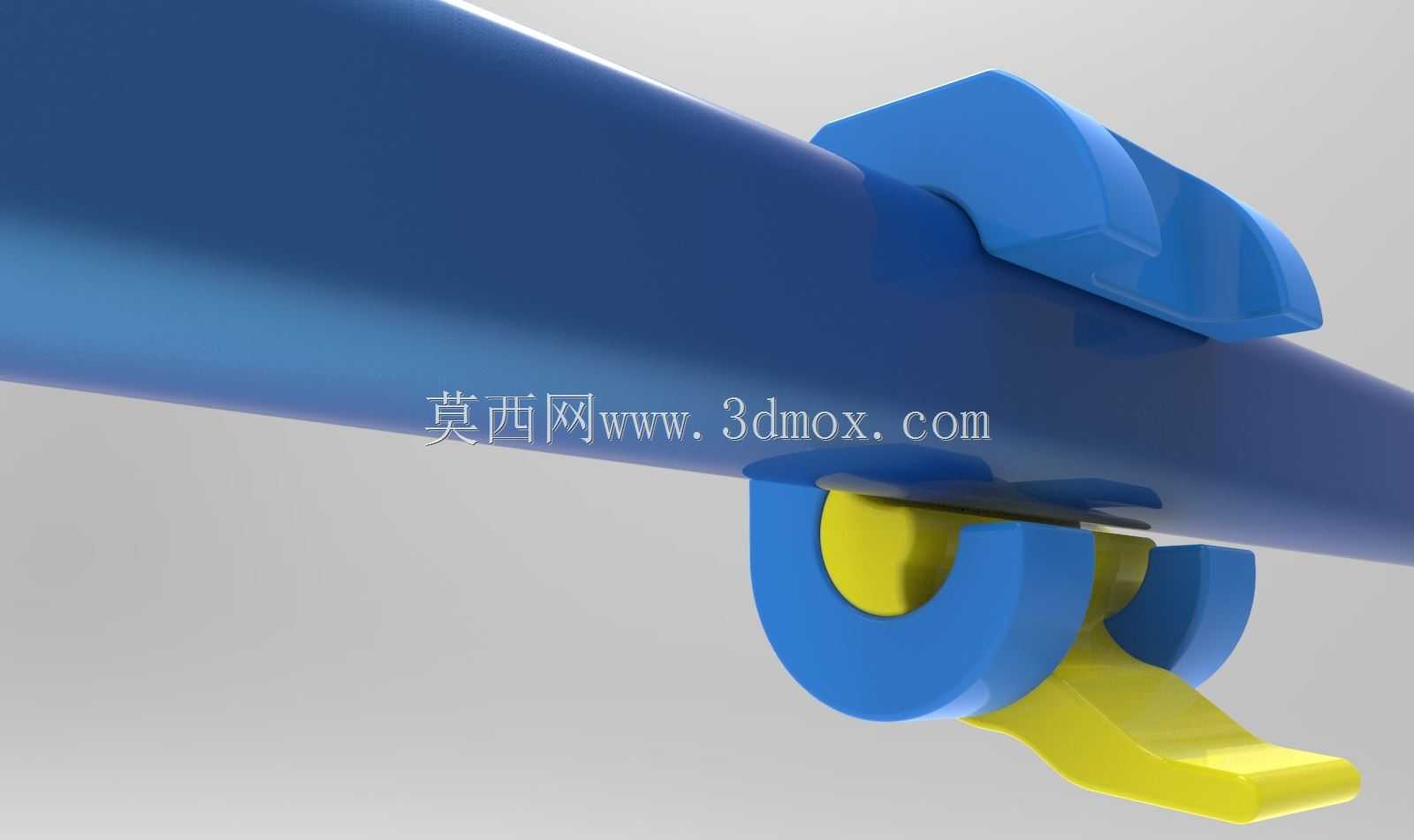

该产品核心功能是通过凸轮锁紧结构实现快速装夹，操作时只需将夹体的两个半圆卡槽对齐待连接的圆管，扣合黄色锁紧扳块即可完成夹紧，解锁时只需扳起扳块就能滑动调整夹体位置或拆卸构件，相比传统螺丝紧固的管夹，装拆效率提升数倍，尤其适合需要频繁调整扶手高度、管线排布位置的使用场景。夹体主体采用高强度工程塑料注塑成型，锁紧接触面做了微弧度贴合处理，增大与管材表面的摩擦力，避免锁紧后出现滑移松脱的问题，同时塑料材质不会刮伤管材表面的喷塑、阳极氧化层。

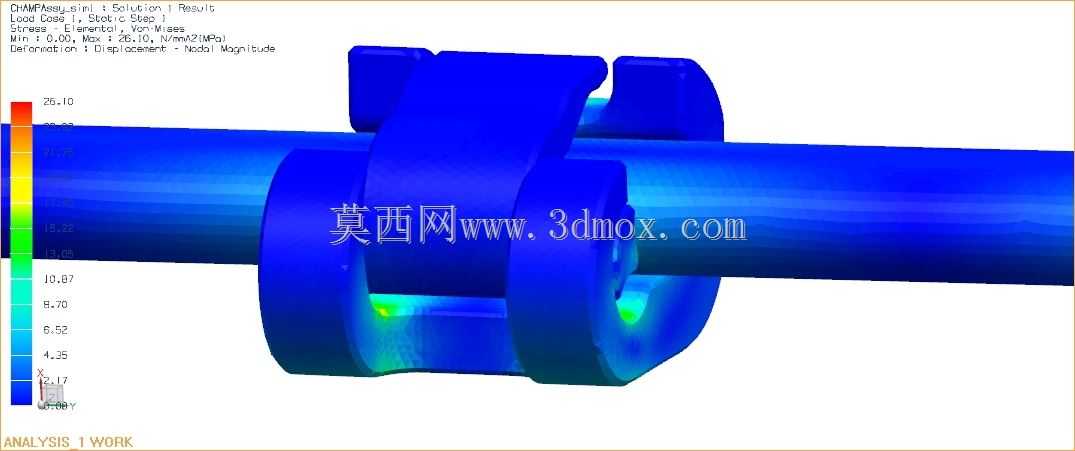

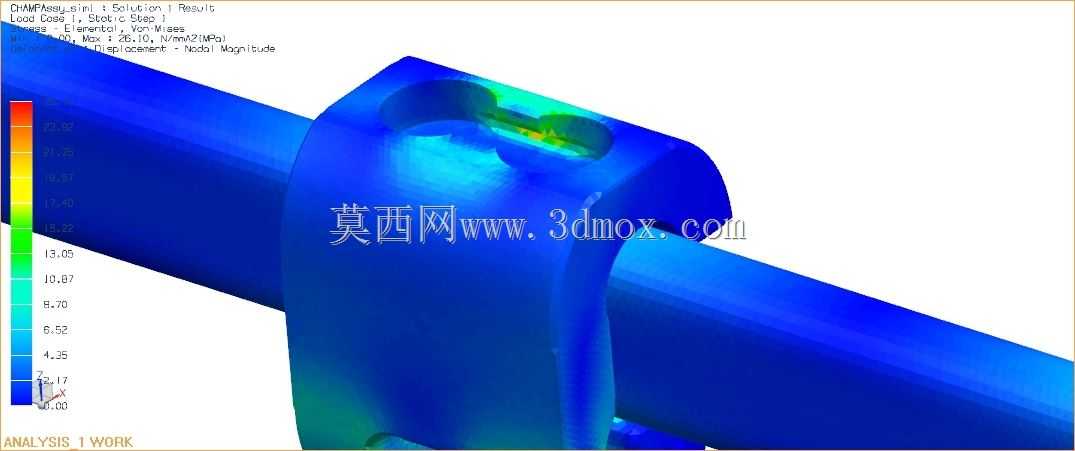

设计过程中重点针对拉伸载荷工况做了结构优化，通过有限元分析对夹体的应力集中区域做了加厚与圆角过渡处理，在0.785英寸范围的圆周连接区域做了加强筋结构，提升螺柱接合面的二次应力承载能力，凸轮锁紧结构经过受力验算，锁紧状态下可承受较大的轴向拉伸载荷，满足日常使用的强度要求，锁紧操作的扳动力度控制在人体工学舒适区间，无需借助额外工具即可徒手完成操作。

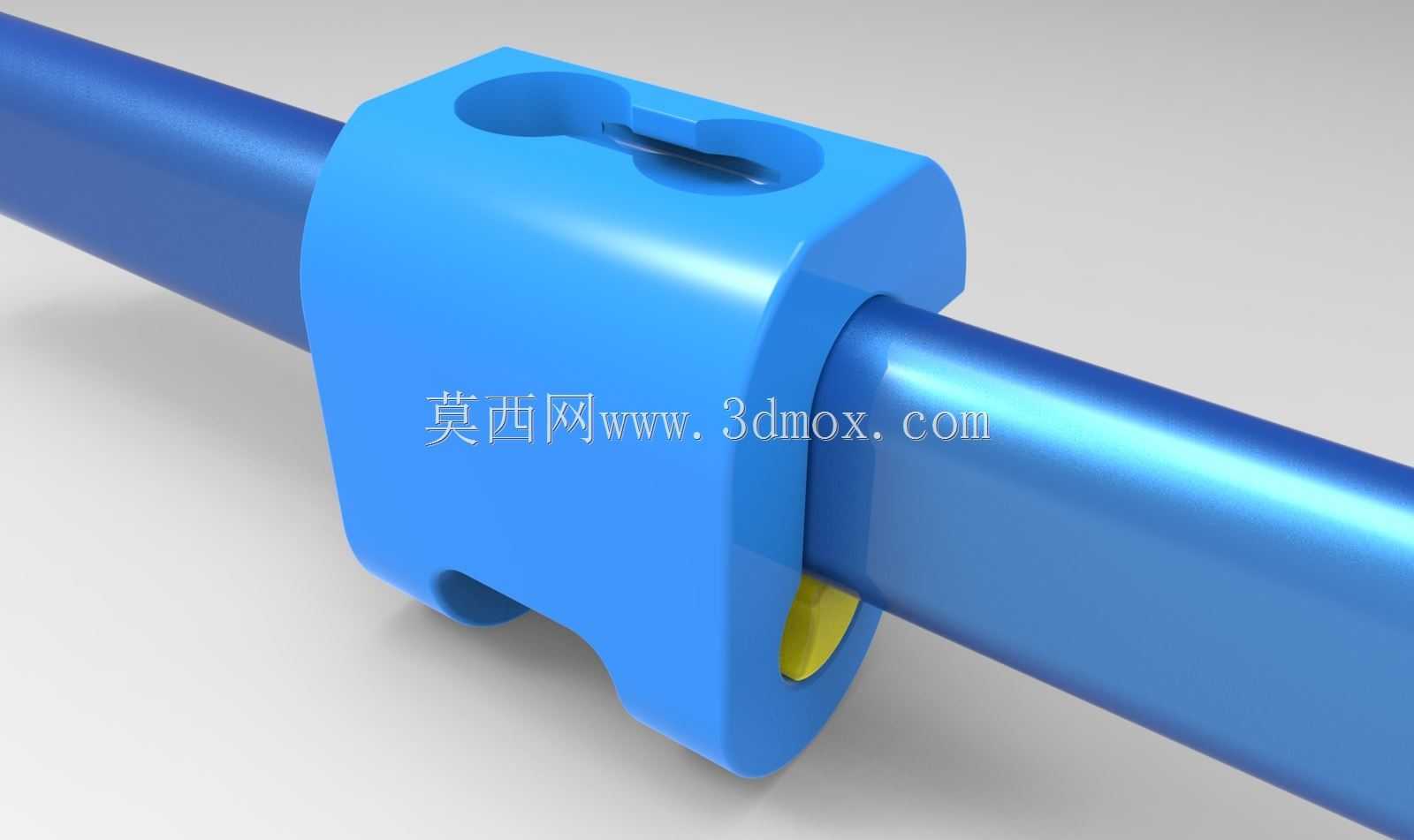

该扶手夹整体外形紧凑，安装时无需额外预留过大的操作空间，夹体闭合后整体轮廓无尖锐棱角，避免使用过程中剐蹭操作人员，适配的圆管外径覆盖常规工业精益管、不锈钢圆管的常用规格，安装时只需保证管材表面无明显凸起焊疤、异物即可顺利装夹，锁紧后可承受常规扶手的倚靠载荷、管线的排布固定载荷，在-20℃到60℃的常规使用环境下可保持稳定的锁紧力，不会出现低温脆裂、高温蠕变松脱的问题，整体结构无零散小零件，装拆过程中不会出现零件掉落遗失的情况，适合现场快速组装作业。
