宇航级凸轮式快锁关节连接钳结构

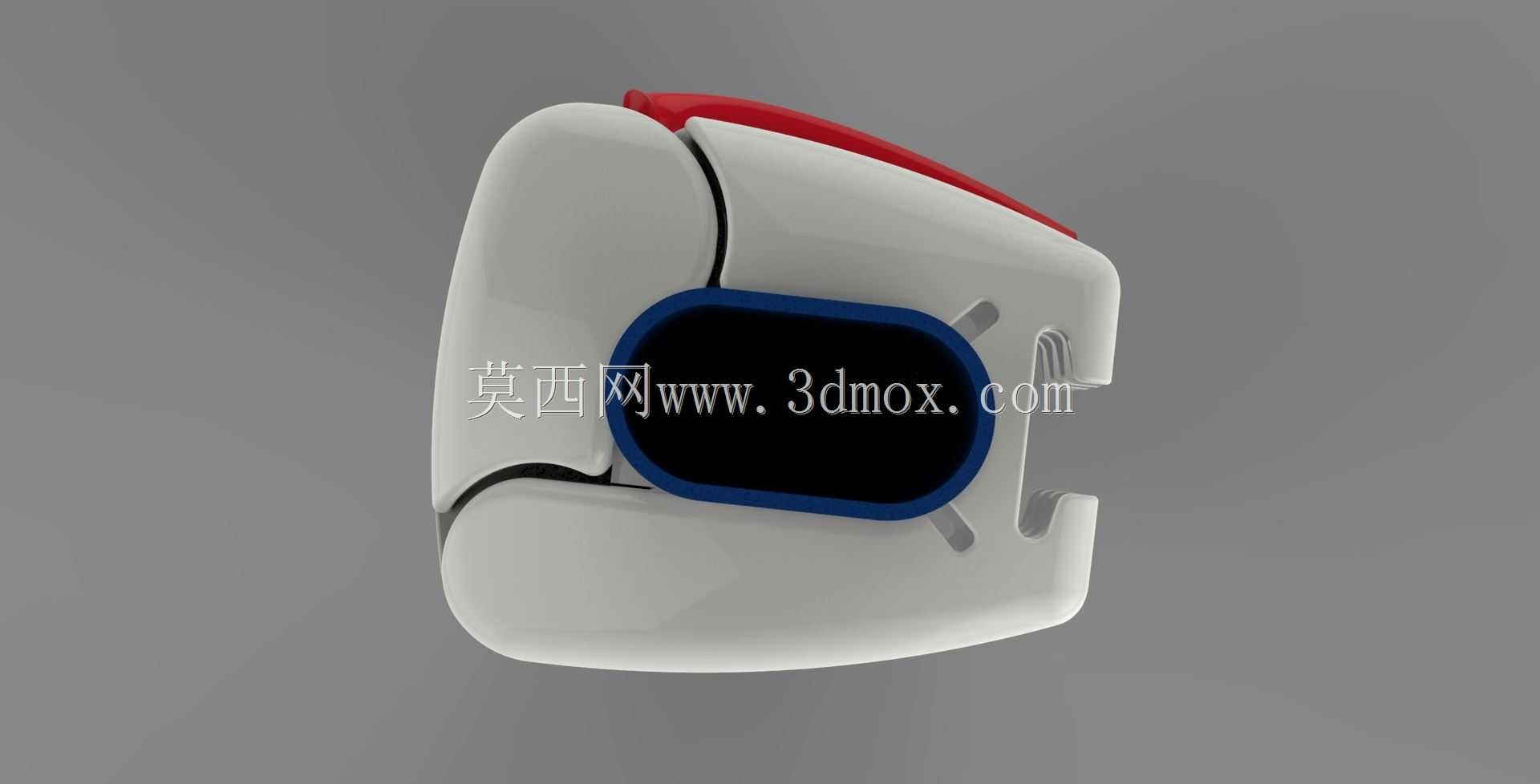

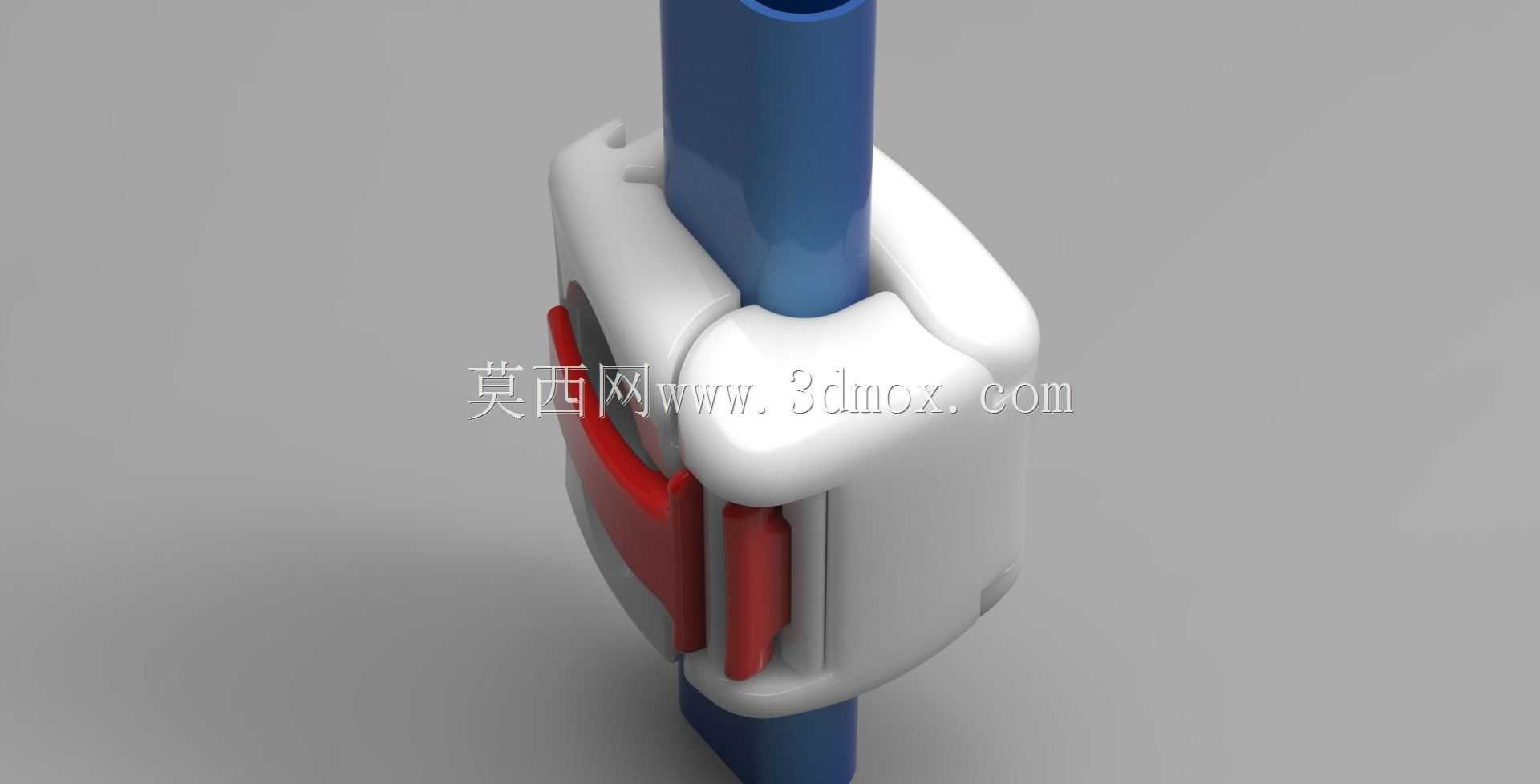

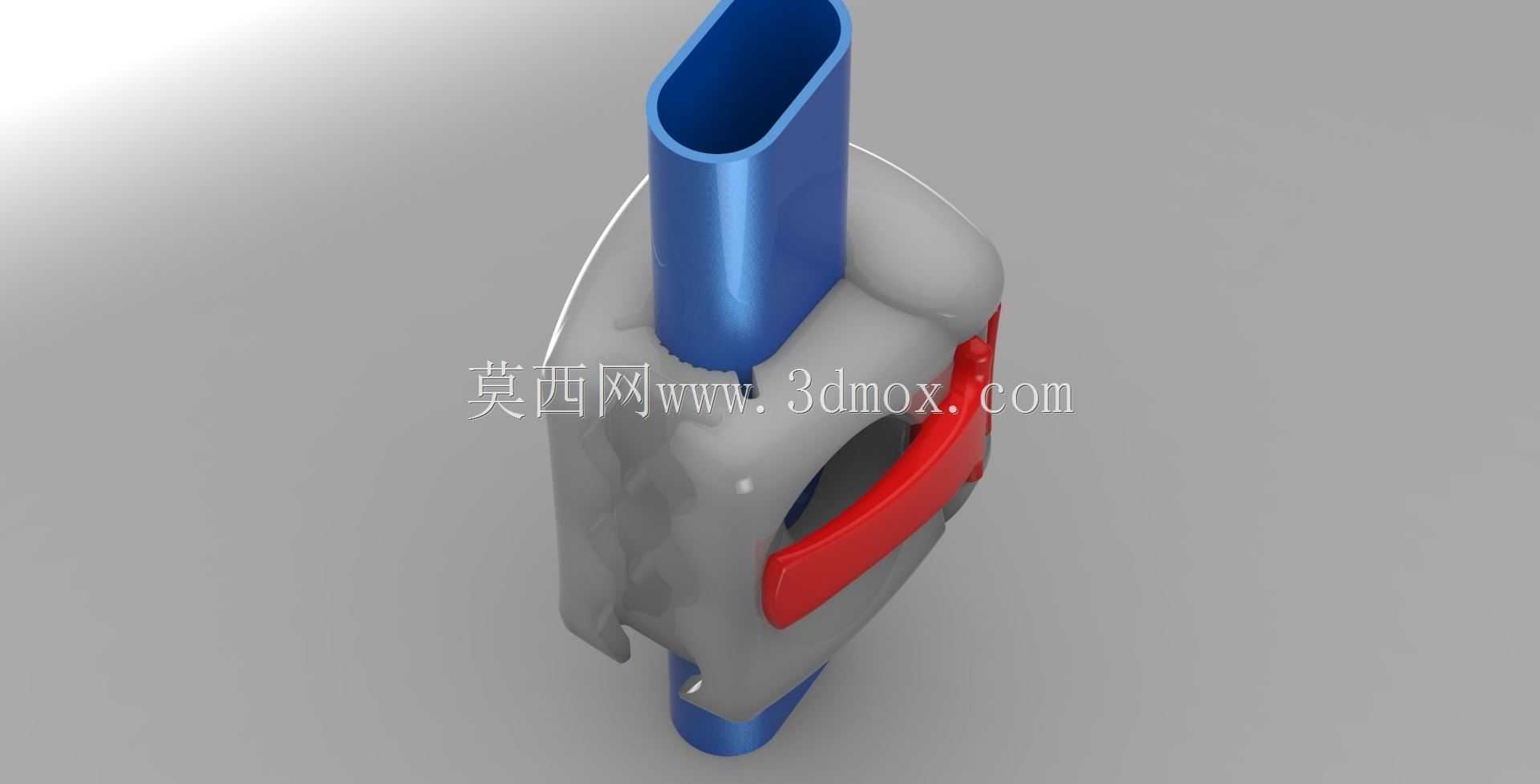

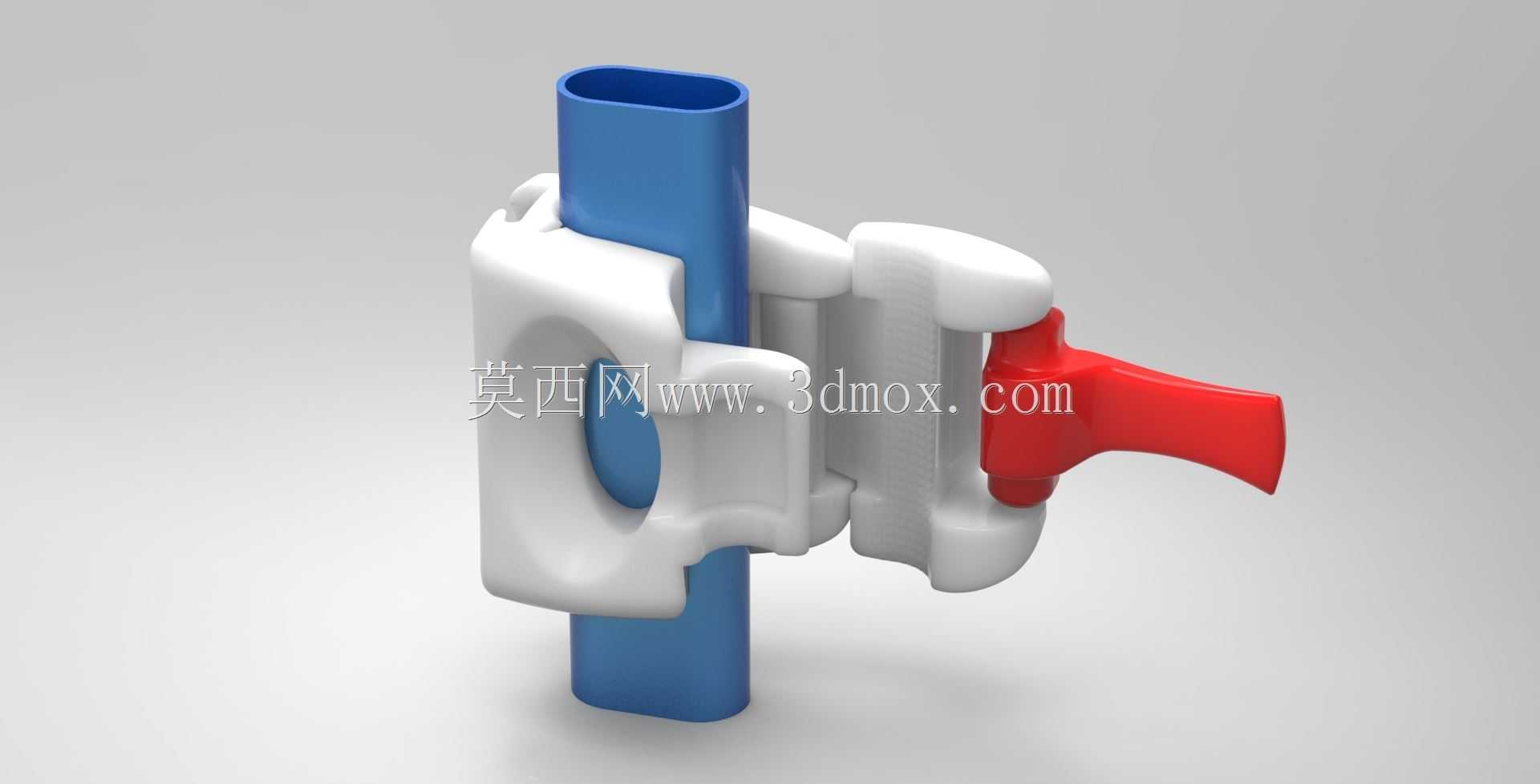

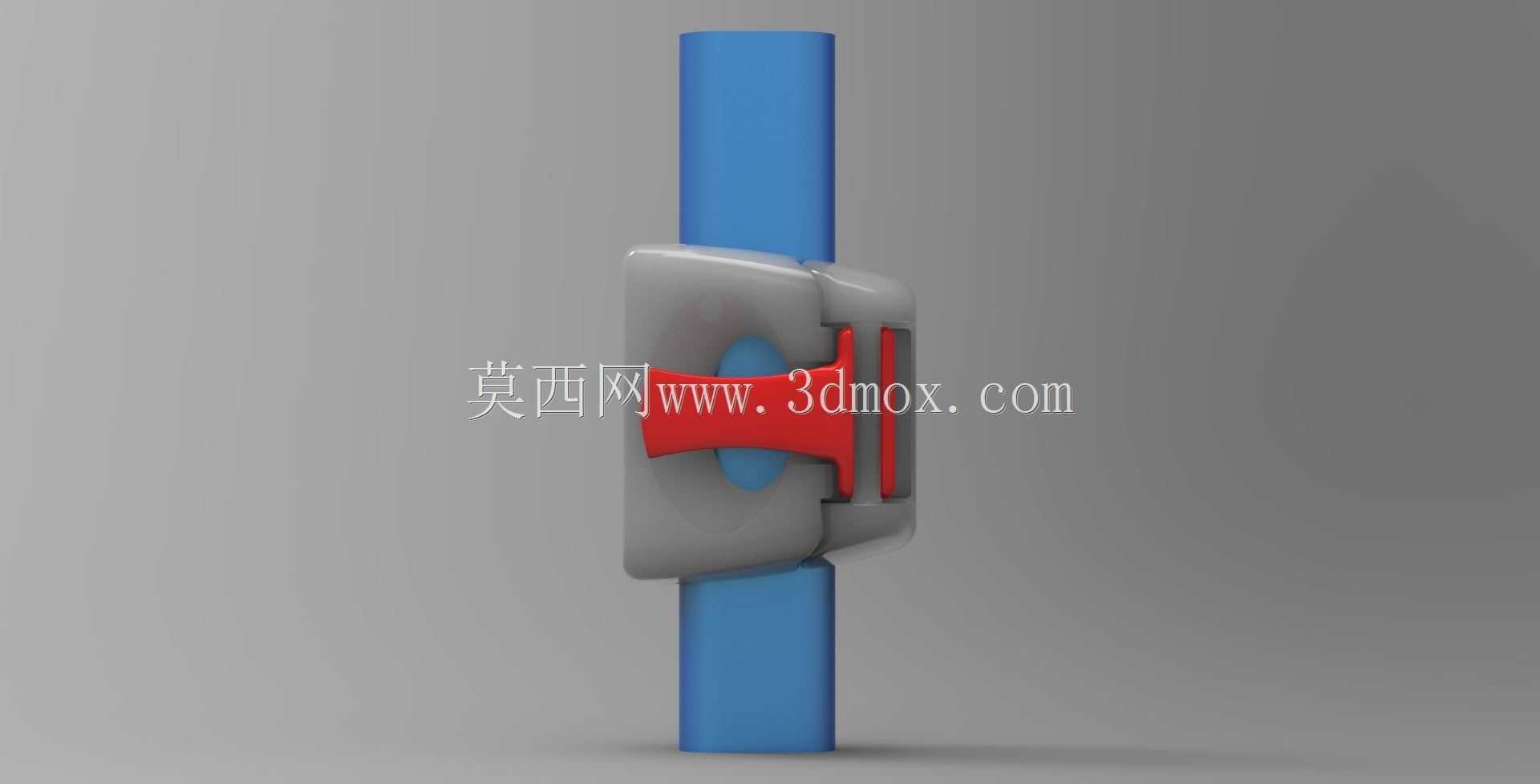

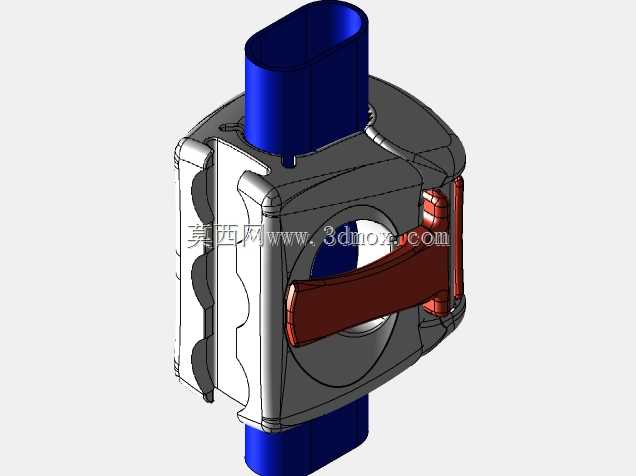

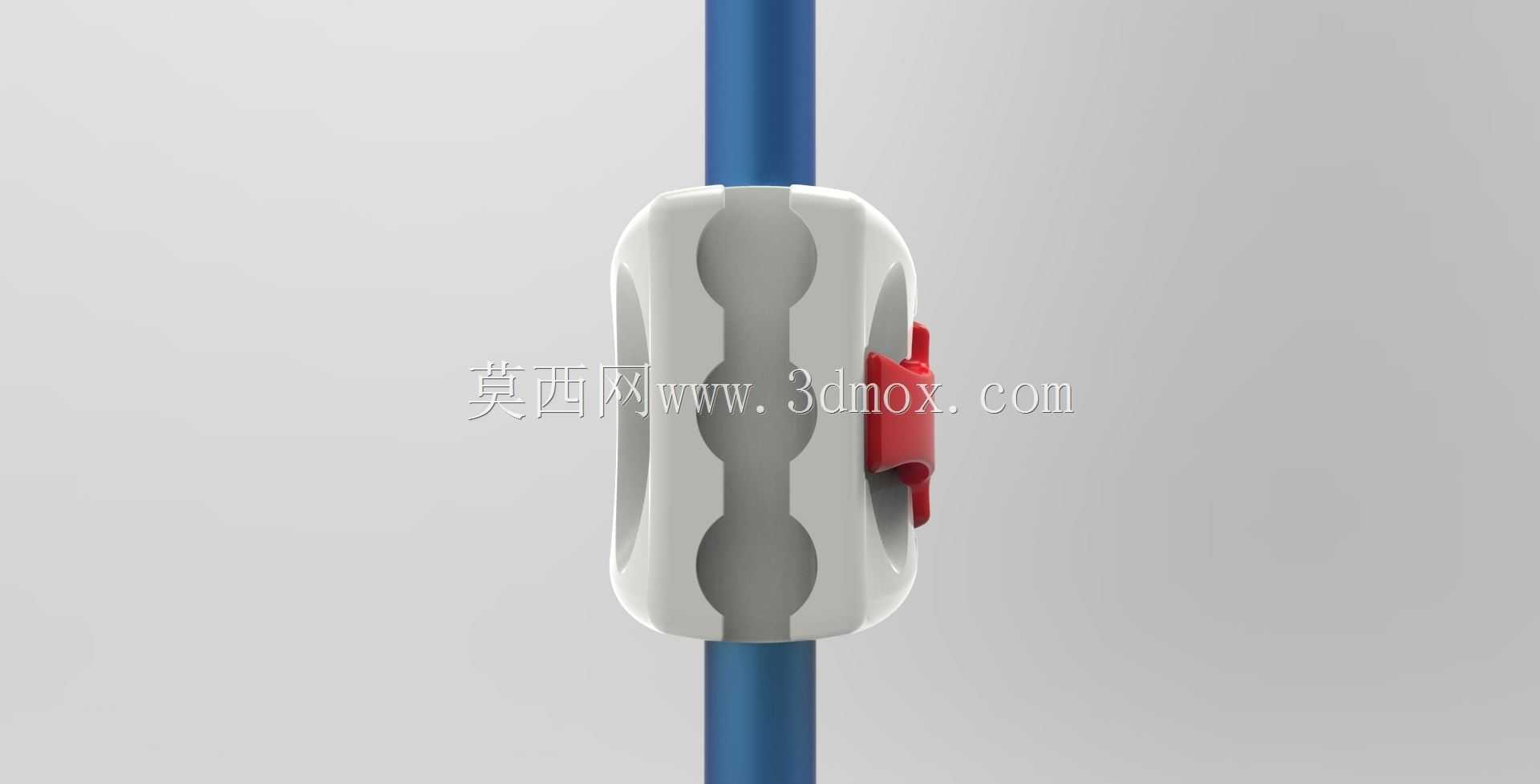

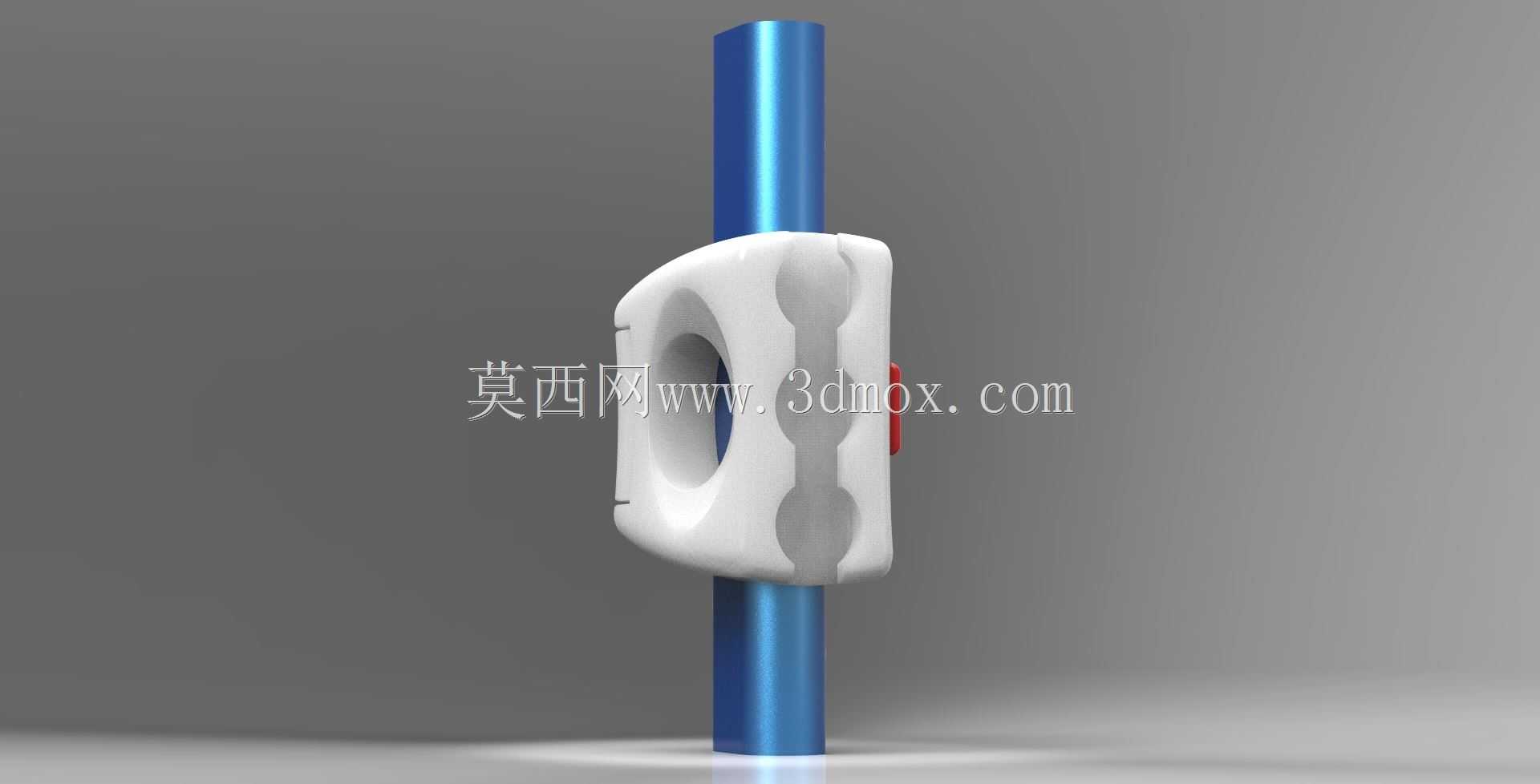

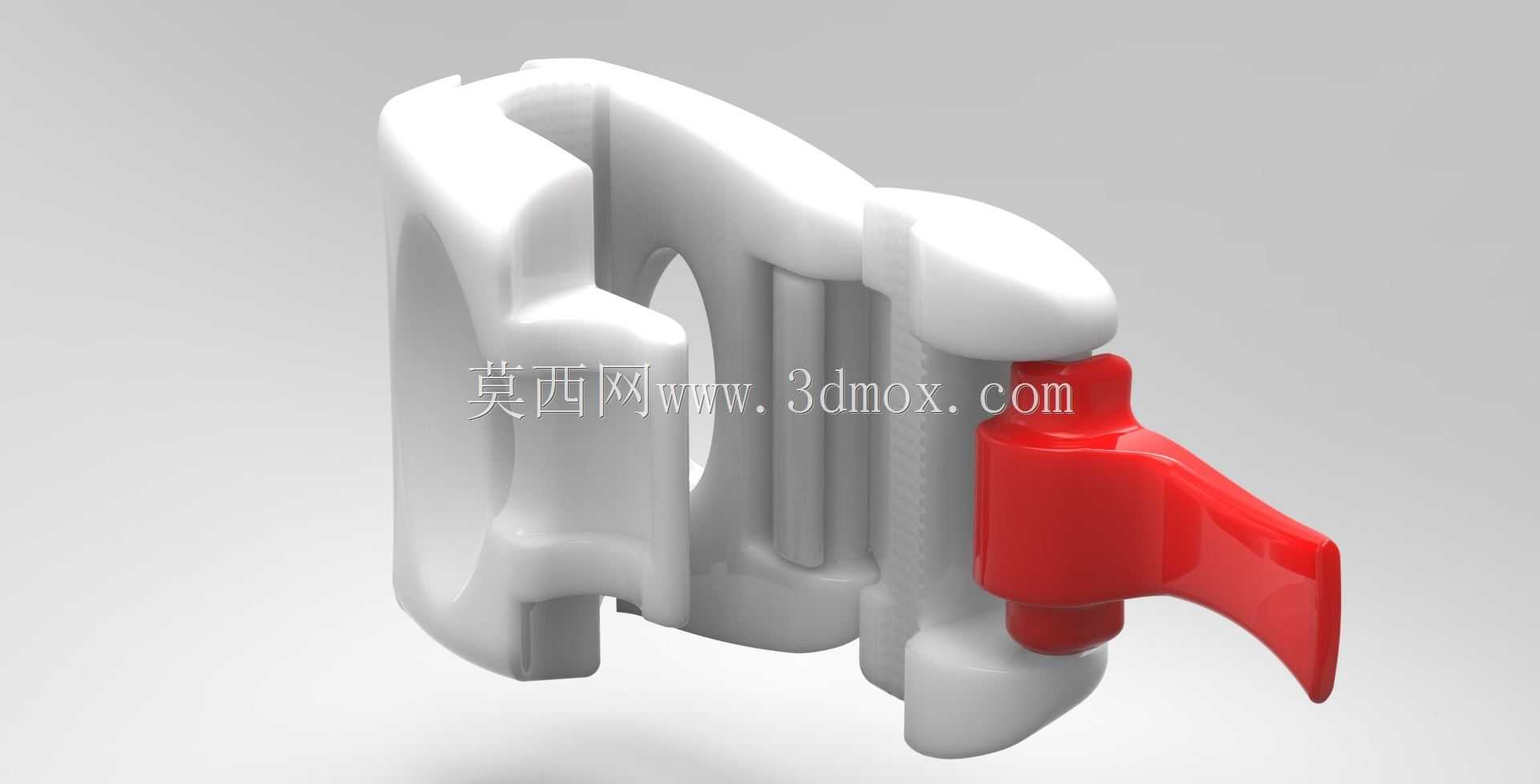

该快锁关节钳主要面向航天在轨维护、狭小空间装夹作业场景设计，可在无额外工具辅助的前提下，快速实现轻质构件的临时锁紧与定位连接，适配舱外设备检修、模块化组件快速拼接等对操作效率、结构可靠性要求极高的作业环境，也可拓展应用于户外应急装备、便携医疗辅具的快接结构中，解决传统螺纹锁紧操作步骤多、对位难度大、狭小空间操作不便的痛点。产品核心功能依靠内置凸轮杆实现锁止动作，在完全锁定状态下，凸轮结构完全收纳于装置壳体内部，不会从整体外形上形成突兀凸起，所有外露边缘均做了大圆角顺滑过渡，避免操作过程中剐蹭线缆、密封层或操作人员防护装备，适配航天作业中对设备外形无尖锐突出的安全要求。结构设计上采用分体式组合思路，旋转销与对应部件为一体化成型结构，各组件可拆分加工后完成装配，组件之间通过空心凹槽结构实现定位衔接，无需额外粘接或紧固件固定；装配时销钉位置预留了轻微干涉量，装配到位后可依靠结构形变产生的预紧力将各组件锁定在预设位置，避免受振动、冲击影响出现意外分离，大幅提升结构在复杂工况下的连接可靠性。整体外形采用圆润的类椭球流线型设计，外部无突出操作柄，锁止与解锁动作仅需按压单侧红色操作端即可完成，单手握持即可操作，整体轮廓最大尺寸适配成年人单手握持的操作边界，安装时无需预留额外的操作扳手空间，仅需预留手指按压的操作间隙即可完成装拆，适配空间紧凑的安装场景。设计过程中针对3D打印加工场景做了适配优化，各分体组件均满足无支撑打印的结构要求，拆分后的零件无复杂倒扣结构，可直接采用常规工程塑料完成打印加工，在无实物打印测试的前提下，通过结构公差匹配预留了合理的装配余量，确保打印完成后各组件可顺利装配，同时保证锁止动作顺畅无卡滞，锁止状态下具备足够的连接夹紧力，不会受外力拉扯出现松脱。
