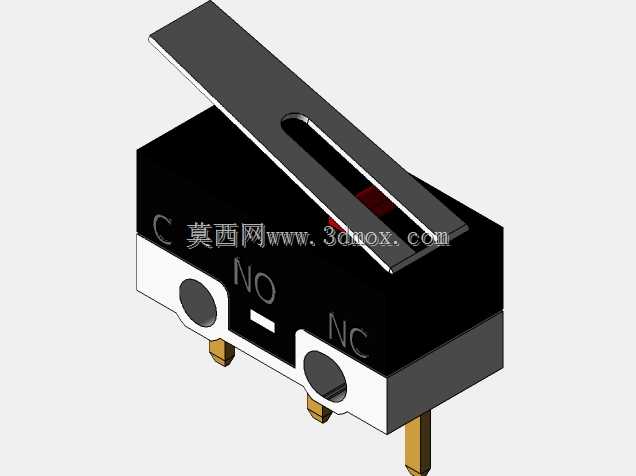

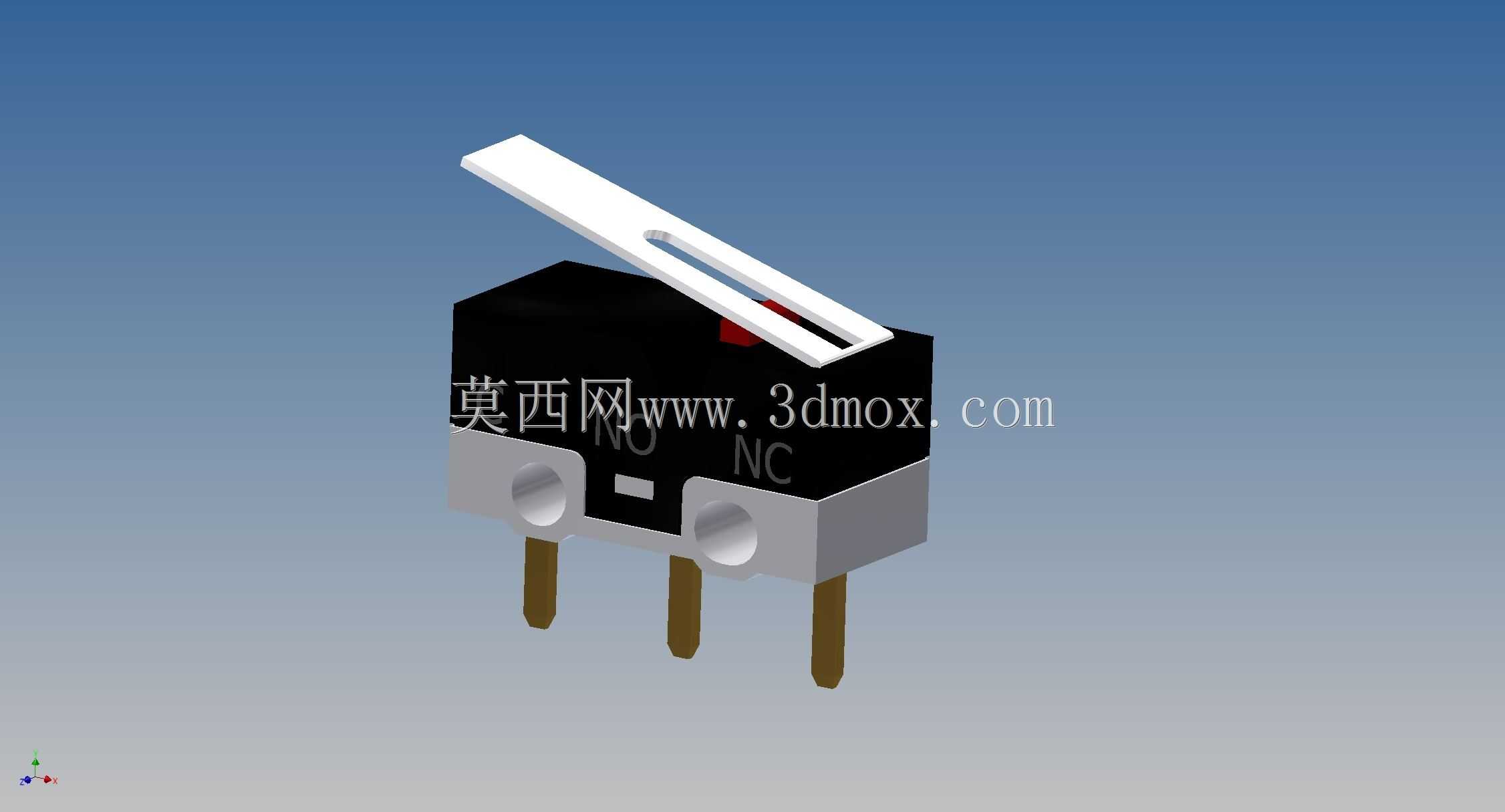

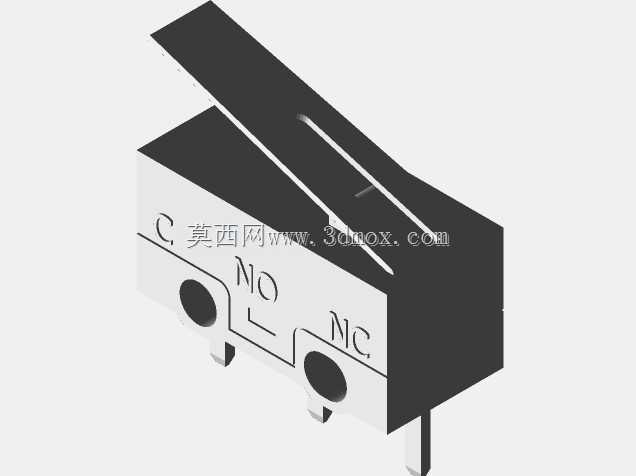

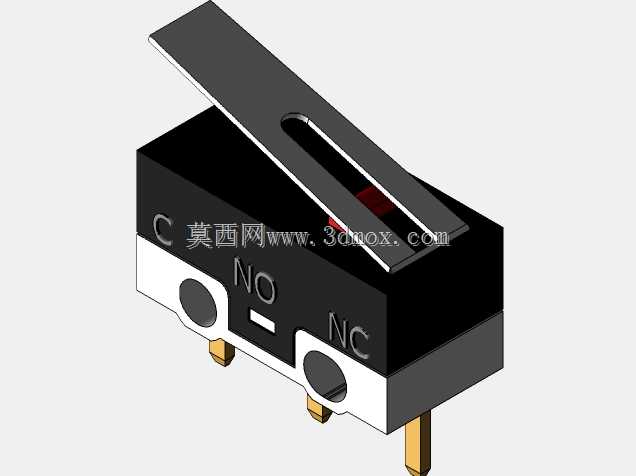

PCB直装式带拨杆微型微动开关结构

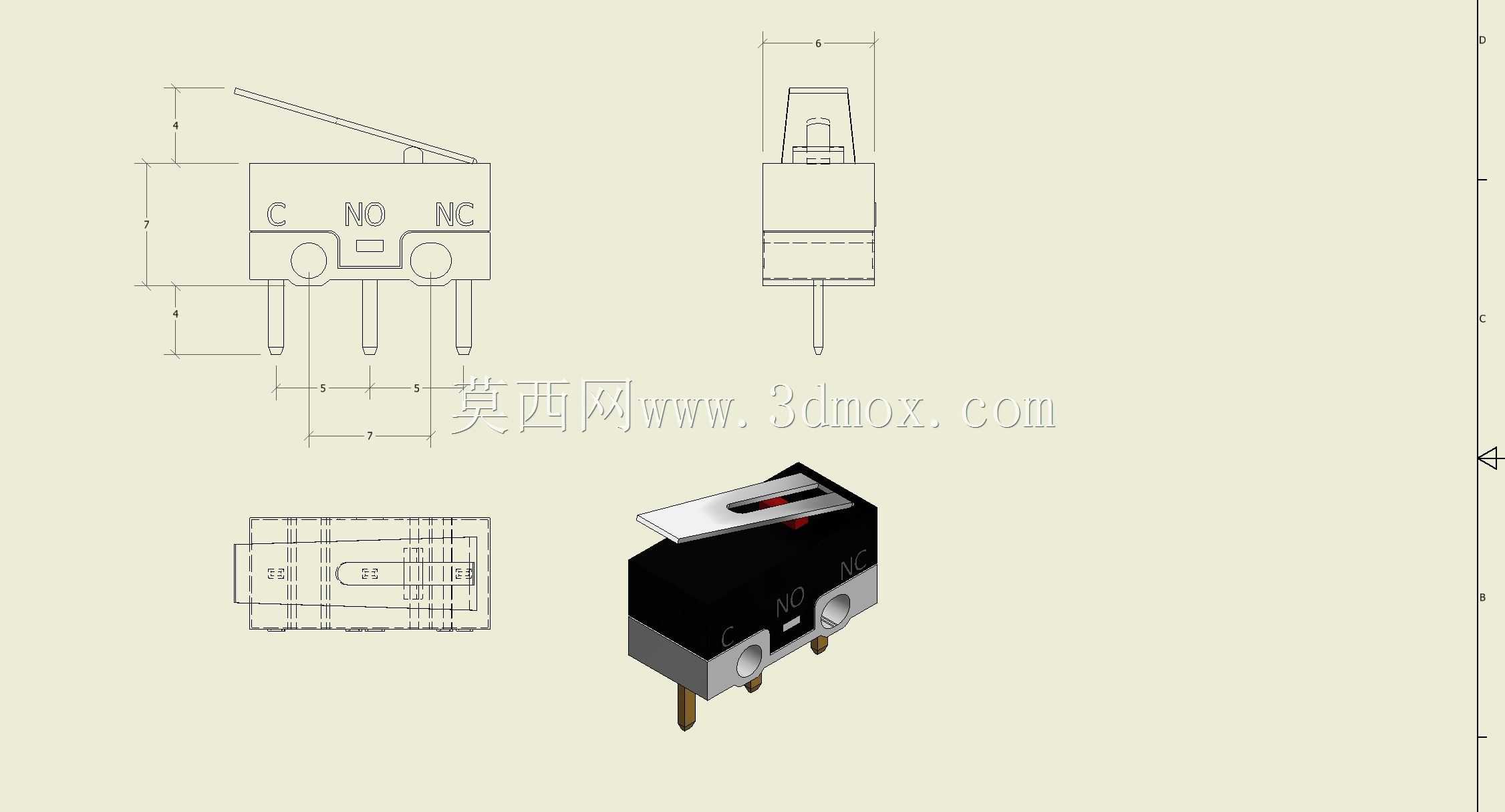

这款微型微动开关是面向电子设备内部电路通断控制设计的直装式触发元件，核心应用场景覆盖消费电子外设、小型自动化控制终端、3D打印设备限位检测、小型家电操作触发等需要紧凑安装空间的电路控制场景，能够在极小的安装空间内实现机械动作到电信号的快速转换，为设备提供位置检测、状态触发、行程限位的核心功能。产品采用直插式PCB安装设计，底部设置三个等距排布的直插引脚，分别对应公共端、常开端、常闭端，引脚长度与间距完全匹配常规PCB板的通孔焊接标准，安装时可直接插入预制焊盘孔完成波峰焊或手工焊接，无需额外的固定支架或转接结构，能够大幅缩减PCB板上的元件占用面积，适配高密度布板的紧凑型电子设备设计需求。开关本体采用上下分层结构，下部为耐高温绝缘基座，既作为引脚的固定载体，也为内部触点机构提供绝缘防护，避免焊接高温损伤内部弹性触点结构；上部为触点容纳腔体，内置高弹性银合金触点与弹性触发机构，能够在拨杆受到极小外力触发时实现触点的快速通断切换，触发行程短、响应速度快，触发后触点接触电阻低，能够稳定承载小功率控制回路的电流通断需求，避免长期使用后出现接触不良、触发失效的问题。顶部延伸的长条形拨杆为触发受力结构，拨杆表面开设长条形减重槽，既降低拨杆自身重量对触发灵敏度的影响，也可根据实际安装场景调整拨杆的受力位置，适配不同方向的触发动作输入，拨杆与本体的连接部位设置限位结构，避免拨杆过行程按压造成内部机构损坏。整体外形尺寸控制在极小范围内，本体长宽均不足十毫米，安装时仅需在PCB板上预留对应三个引脚的通孔位置，本体周边仅需预留不足一毫米的安全间隙即可，安装边界清晰，不会与周边的贴片电容、电阻、接插件等元件产生空间干涉。设计过程中完全参照实际量产微动开关的尺寸公差进行建模，每个结构的尺寸都匹配实际元件的装配要求，既可以用于PCB板设计阶段的元件布局干涉检查，也可用于设备整机装配阶段的结构验证，确保设计完成的PCB板与开关实物能够完美适配，避免出现安装孔位错位、元件干涉导致的打样返工问题。开关的触发力度经过适配优化，既不会因为力度过轻导致设备运输、轻微震动过程中出现误触发，也不会因为力度过重导致操作手感生涩、触发不到位的问题，能够在长期反复触发的使用场景下保持稳定的性能，满足消费电子、工业控制类设备数万次的触发使用寿命要求。
