快装式弹簧锁夹夹持固定结构

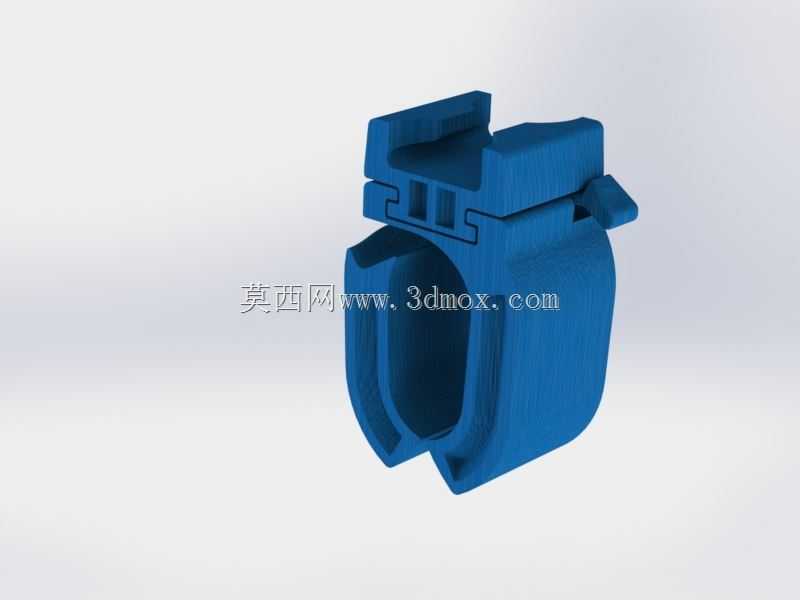

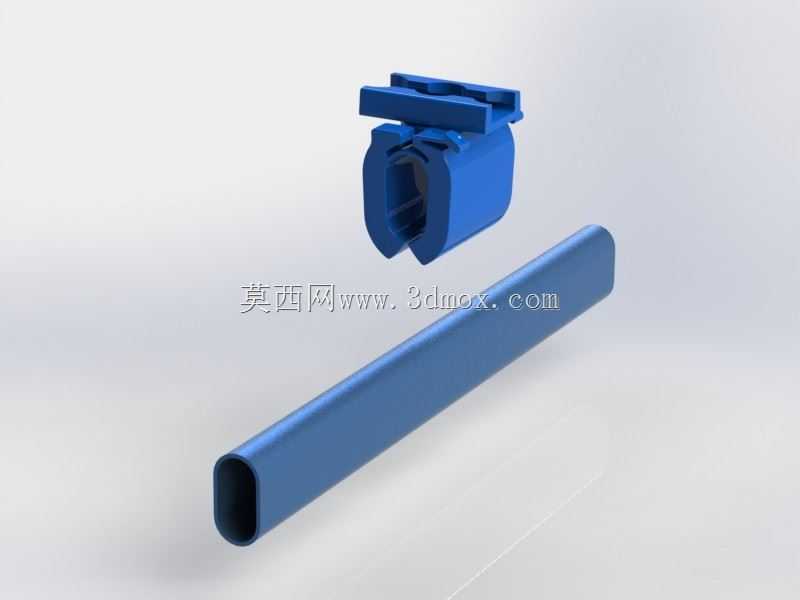

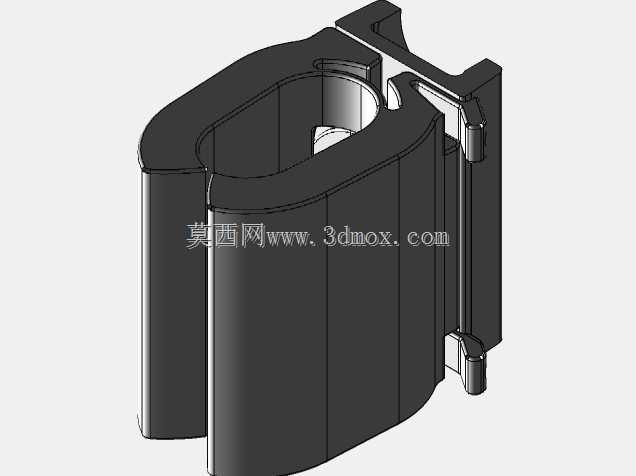

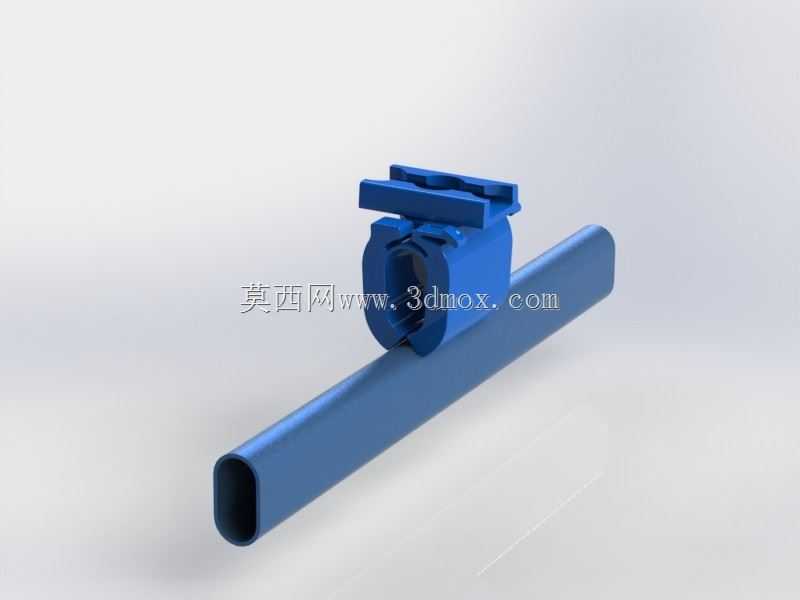

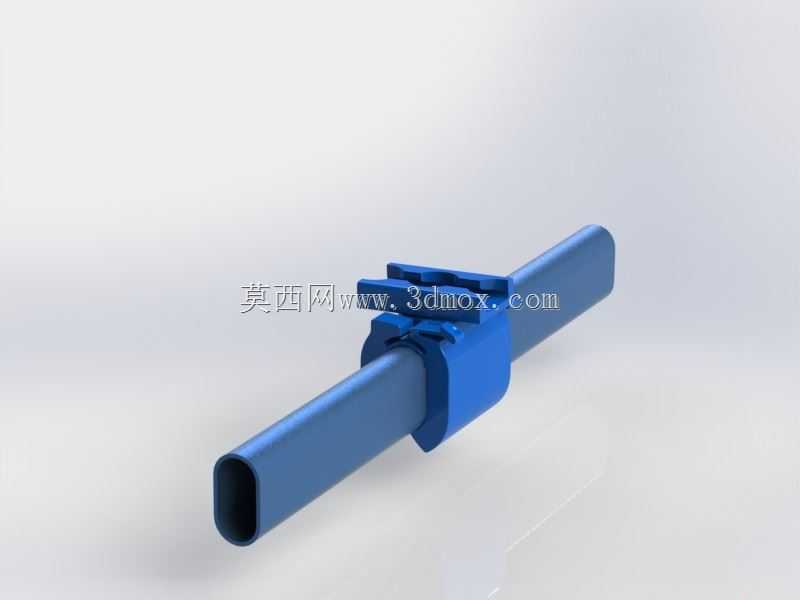

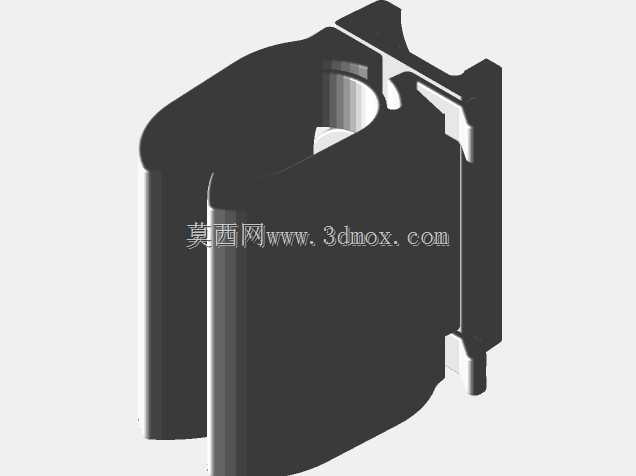

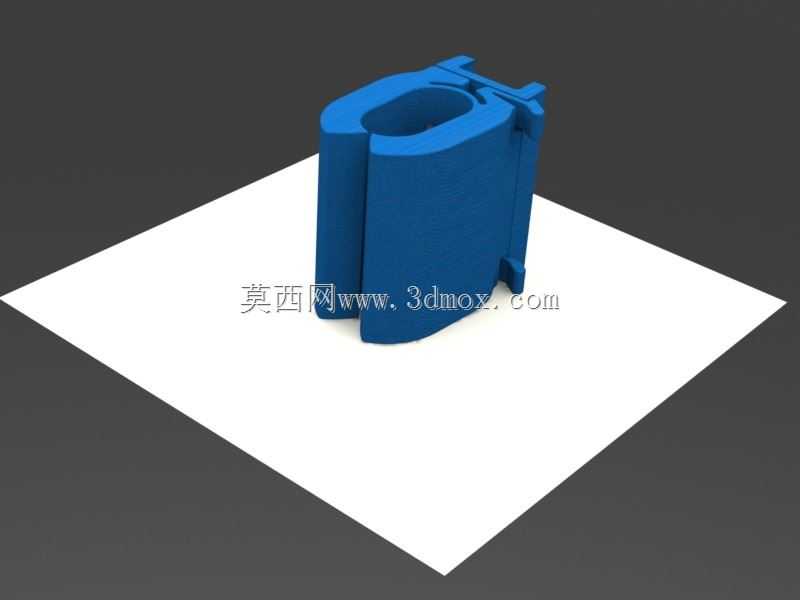

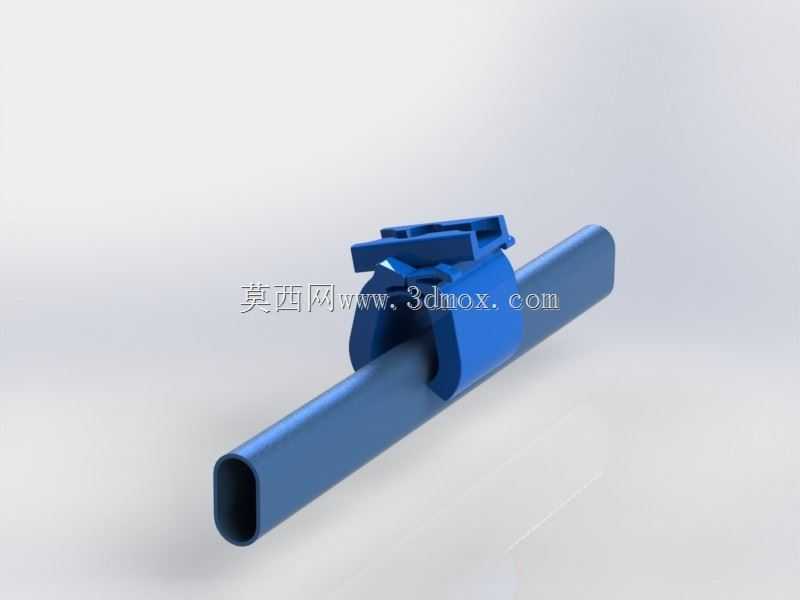

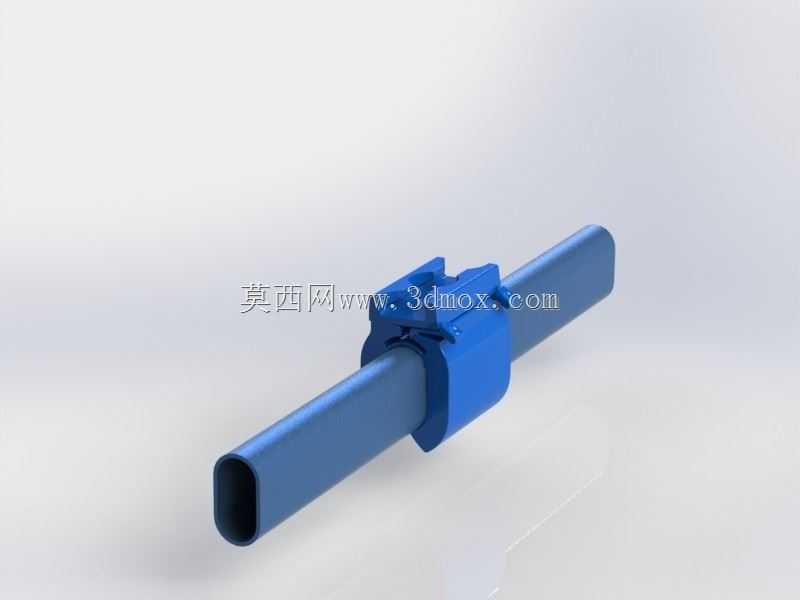

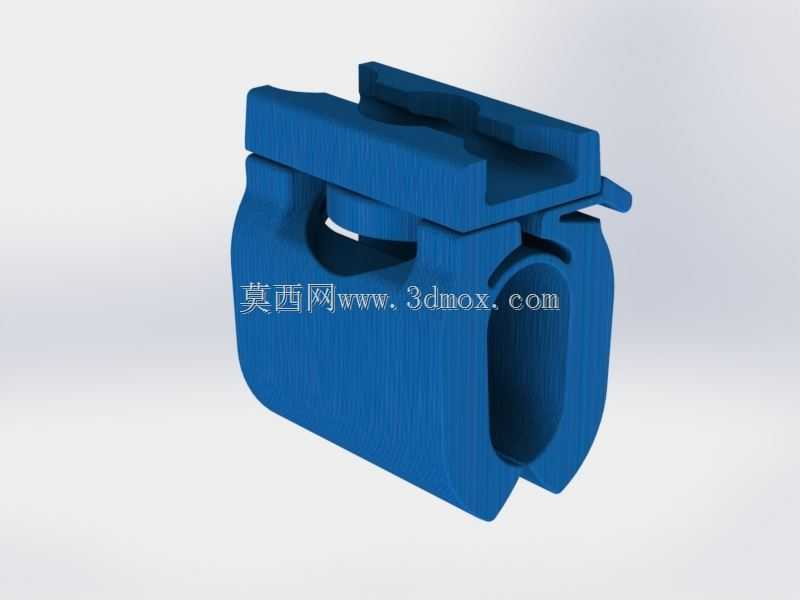

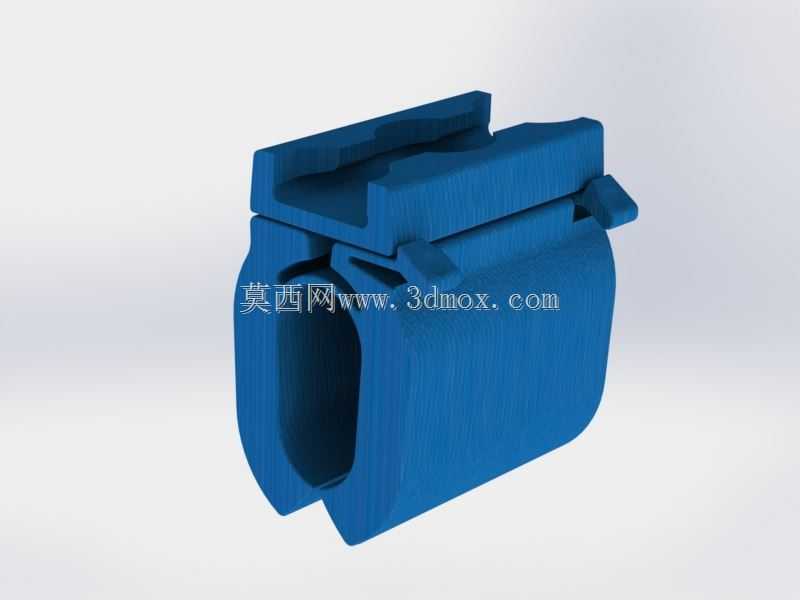

这款弹簧锁夹主要面向小型工件快速装夹场景，可广泛应用于桌面级加工设备的工件固定、实验室测试工位的样件夹持、小型装配线的零部件临时定位等场景，尤其适配需要频繁更换夹持对象、追求装拆效率的作业环节，能够替代传统螺栓压紧、卡箍箍紧等繁琐固定方式，大幅缩短工位辅助操作时长。在实际使用中，该锁夹无需额外紧固件或工具辅助，操作人员仅需单手即可完成装拆动作，能够在狭小操作空间内完成固定作业，适配小尺寸零部件的快速定位需求，夹持状态下可提供稳定的锁紧力，避免工件在加工、测试或转运过程中出现移位、松脱问题。从功能特性来看，该锁夹采用整体式成型设计，不存在零散的小尺寸组件，日常使用中无需担心零件丢失或装配错位问题，锁紧状态下依靠结构自身的凸耳与摩擦阻力实现锁止，不会因常规作业振动出现意外松脱；解锁操作支持左右手通用，无论操作人员习惯使用左手还是右手，都可以通过按压对应侧的凸耳完成解锁动作，适配不同操作习惯的使用需求。设计思路上，该锁夹围绕“快装快拆、免工具操作、整体免组装”的核心需求展开，将锁止、导向、夹持功能集成在单一结构上：夹持作业时，先按压锁夹侧面凸耳，将下部的导轨扭转至与夹身垂直状态，对准配套的椭圆形安装导轨推入，待夹身完全卡入安装位后，将导轨部分扭转90度，依靠结构间的过盈配合实现压紧锁止，两侧凸耳与导轨接触面的摩擦阻力会阻止导轨自行回转，保证锁紧状态的稳定性；解锁时仅需按压侧凸耳将导轨反向扭转90度，即可向上拉出完成拆卸，整个操作流程无需额外工具，单步动作即可完成状态切换。安装边界方面，该锁夹适配标准椭圆形安装导轨，安装时仅需在安装基座上加工对应尺寸的椭圆形导槽即可完成适配，无需额外预留螺栓安装孔或其他紧固件的操作空间，整体结构紧凑，夹持端可根据待固定工件的外形调整接触面弧度，不会对工件表面造成压伤，适配不同材质小型工件的夹持需求，长期使用下结构磨损量小，锁紧力衰减幅度低，可满足高频次装拆的使用要求。
