快拆式弹性锁紧夹结构设计

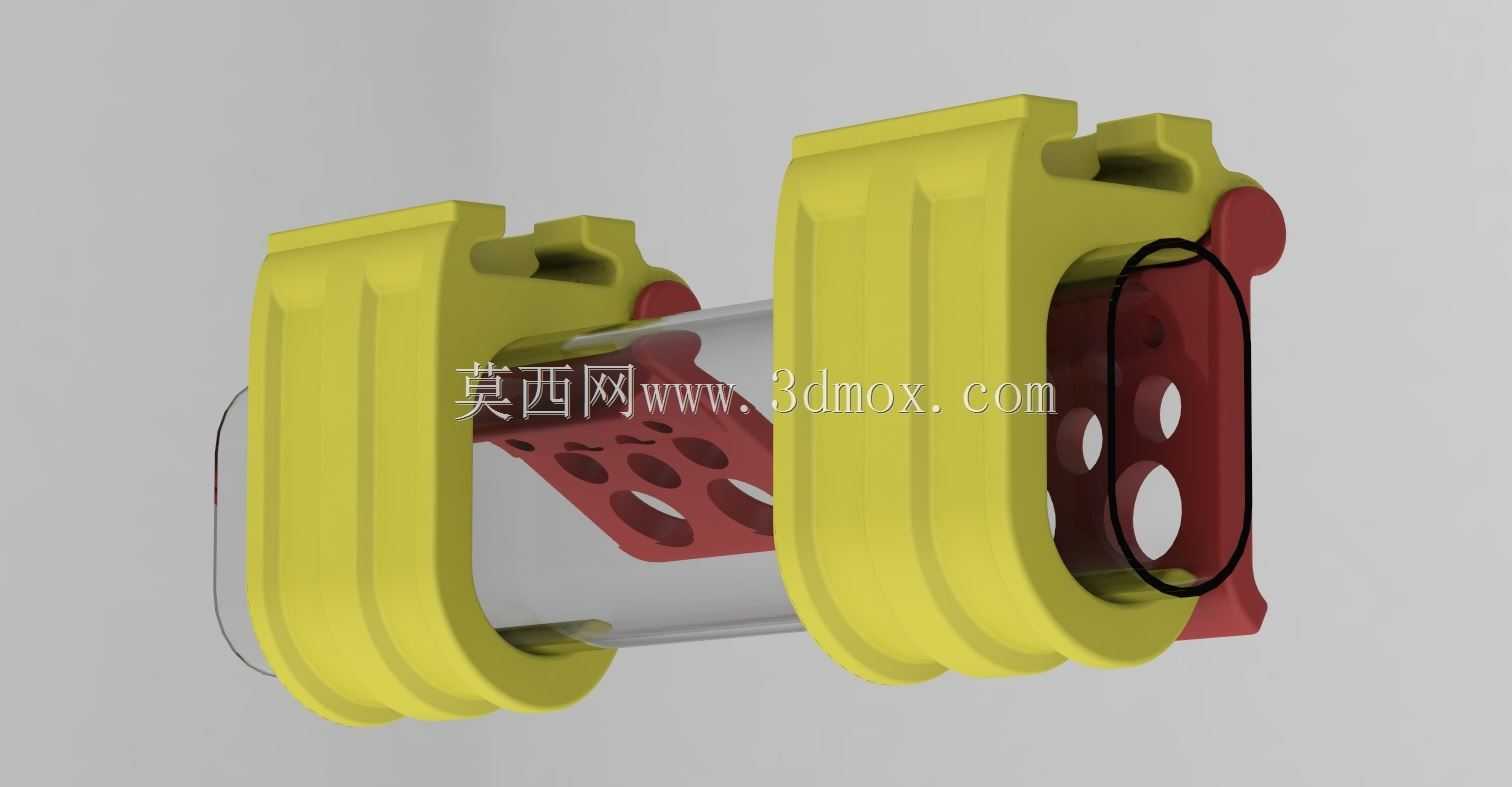

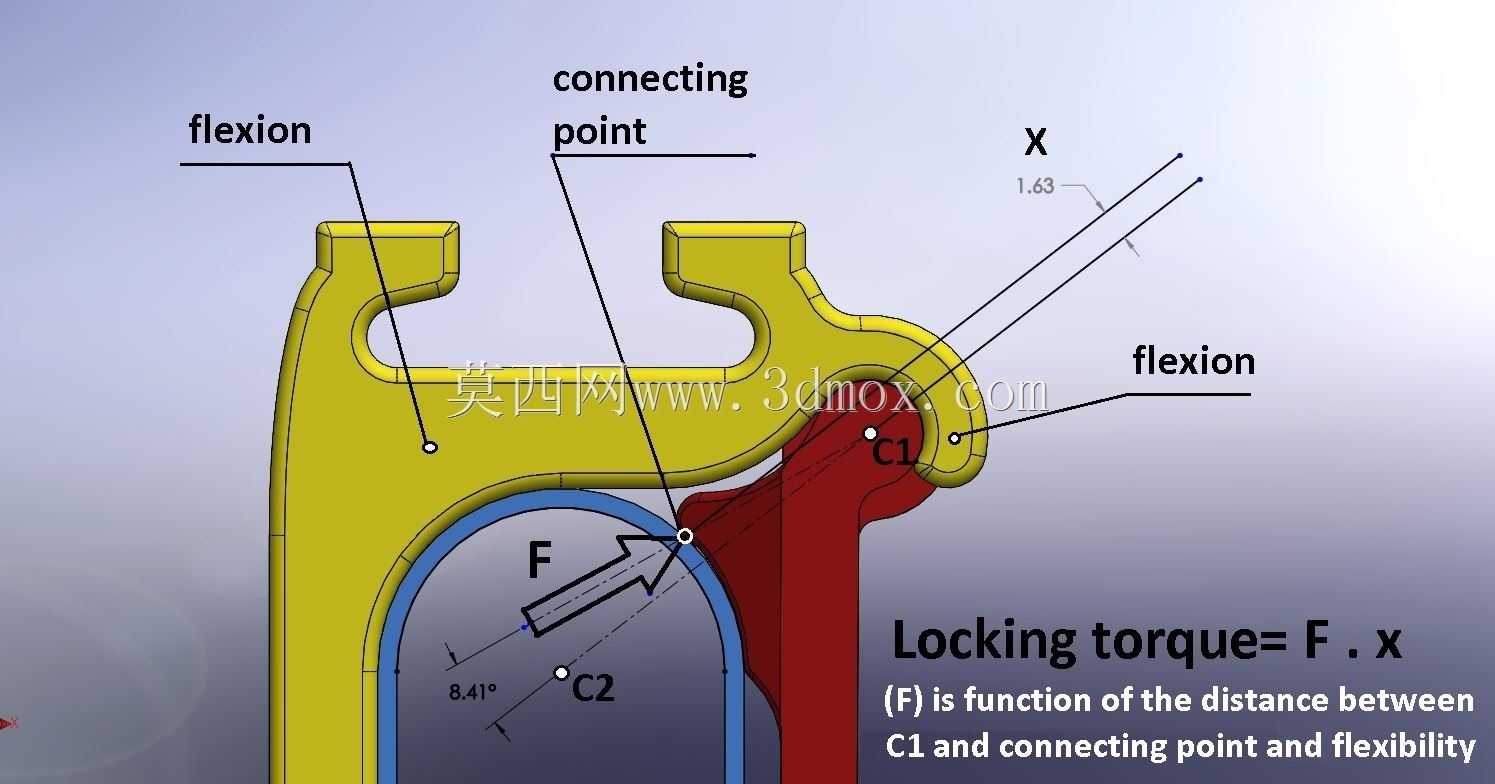

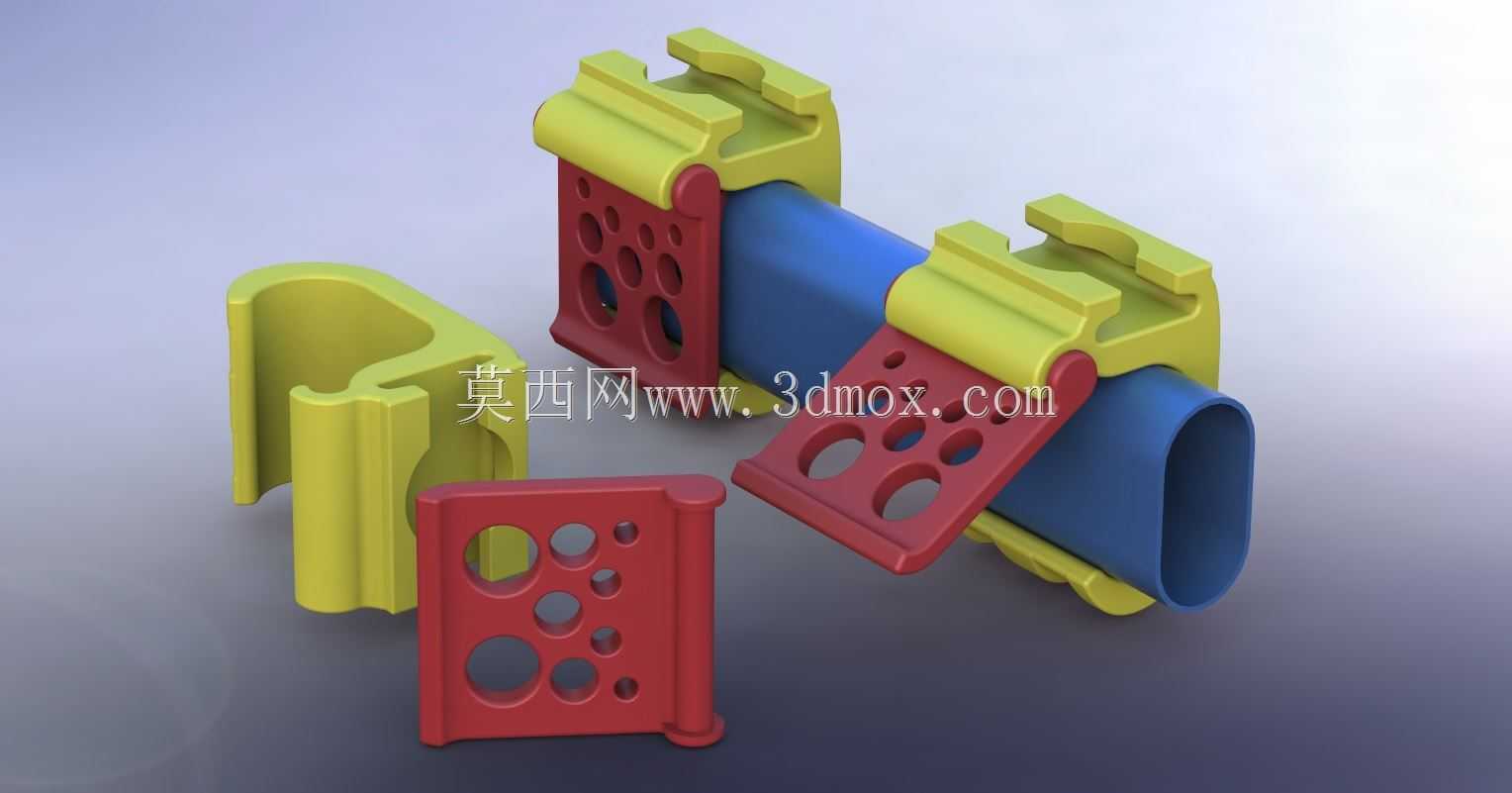

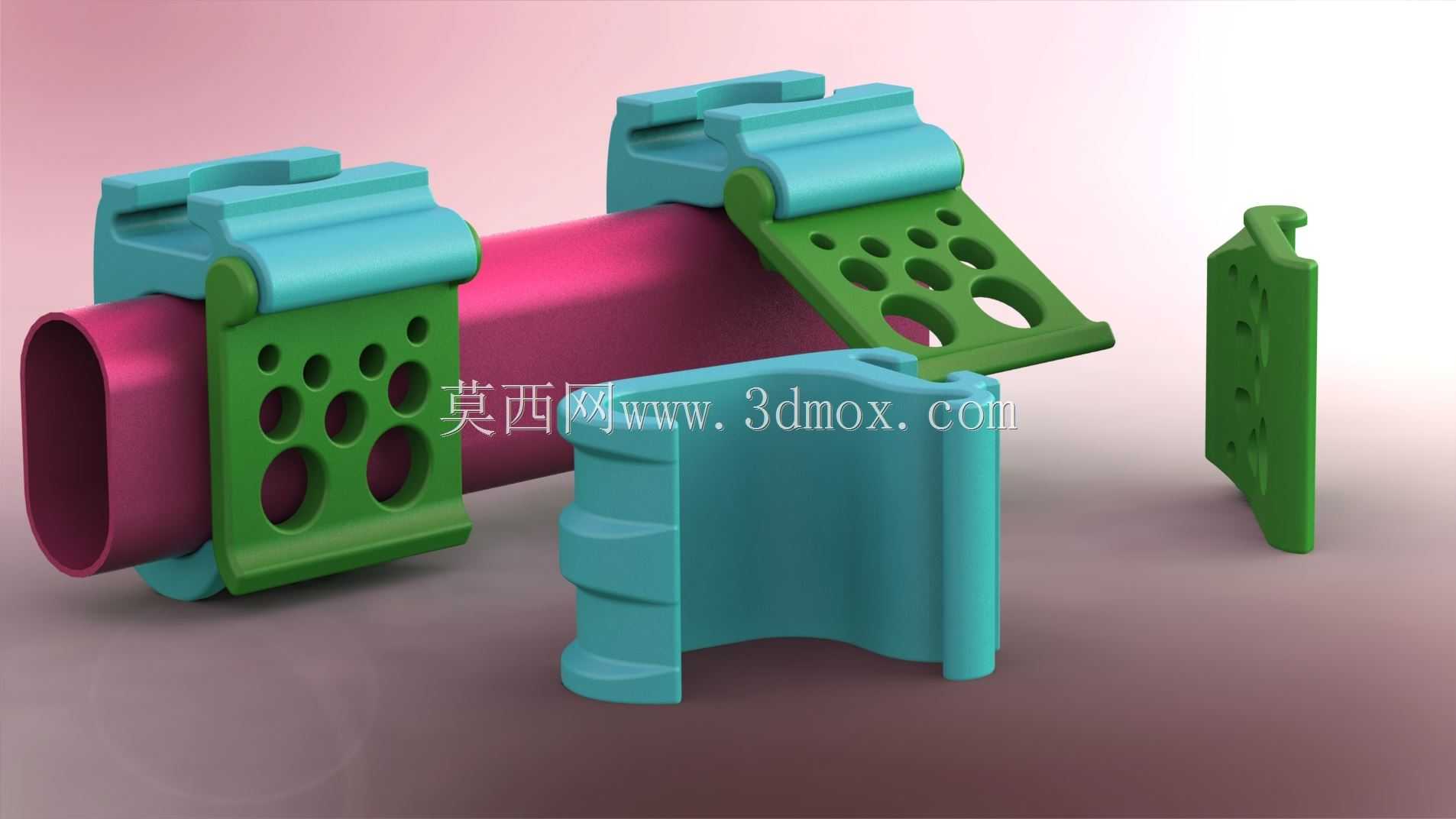

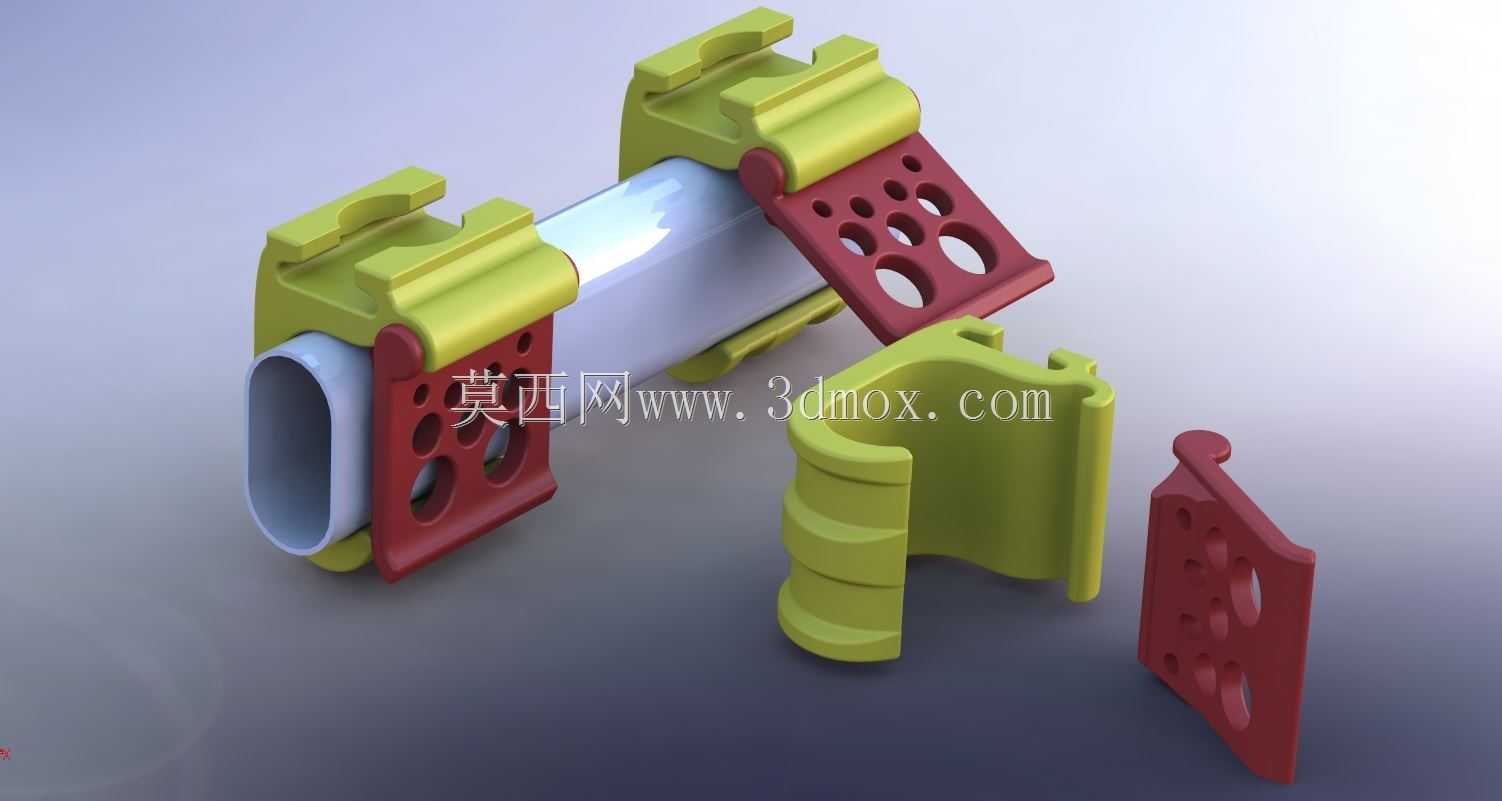

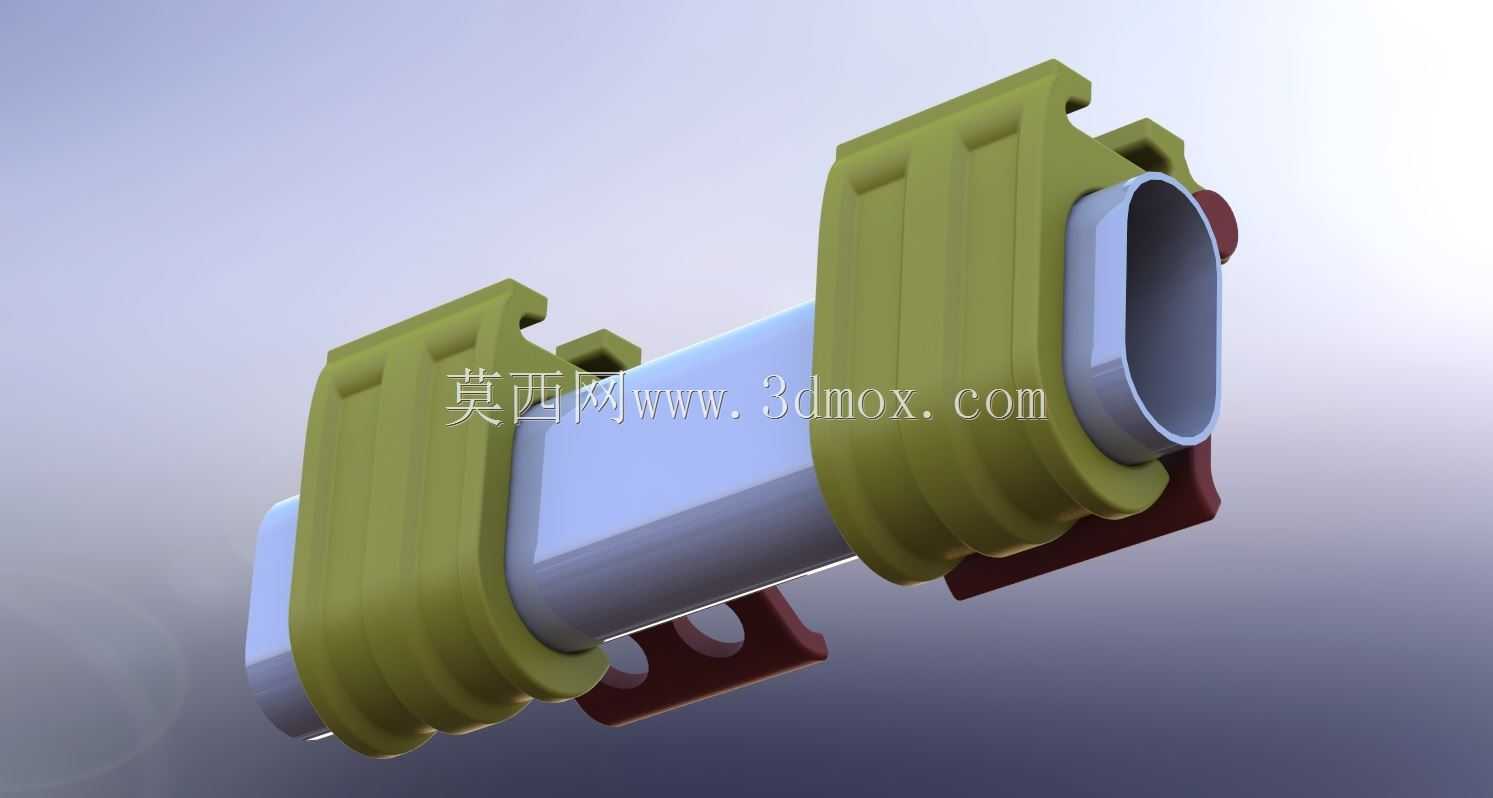

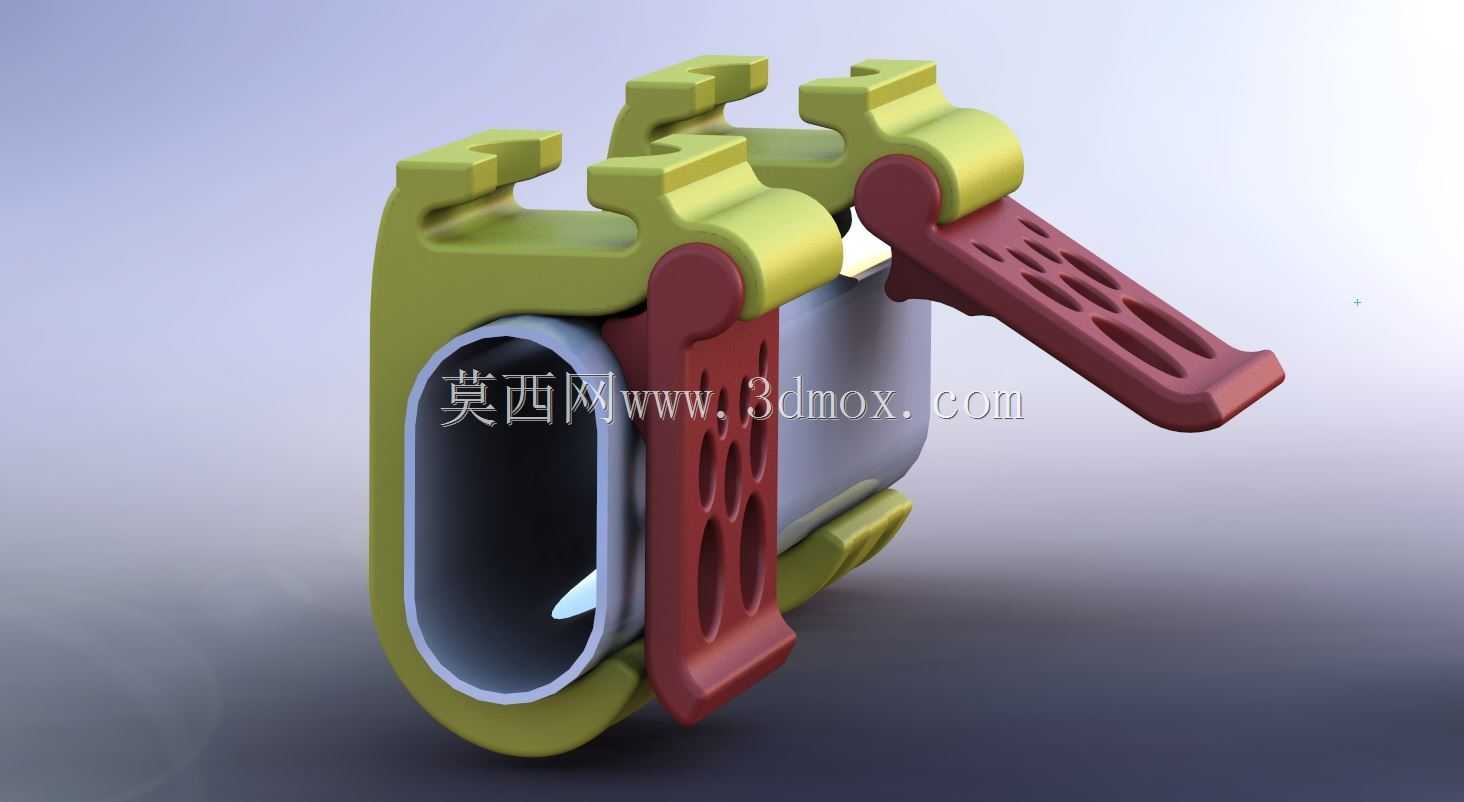

这款弹性锁夹属于快拆式夹持锁紧部件，主要应用在需要频繁开合、快速锁止的工装夹具、便携设备固定、户外器材快装、3D打印自制功能件等场景中，能够在无额外辅助工具的前提下，依靠自身结构弹性完成快速卡合与解锁操作，替代传统需要螺栓紧固、卡扣对位的繁琐连接方式，大幅提升拆装操作的效率。从实际用途来看，该锁夹可用于小型设备舱盖的快速扣合、模块化机架的临时拼接固定、管线的快速夹持定位、DIY创客项目中的活动结构锁止，尤其适合需要反复开合、对操作便捷性要求较高的连接部位，相比普通塑料卡扣拥有更高的锁紧强度，相比金属螺栓锁扣拥有更快的操作速度。在功能特性上，该锁夹采用了双弯曲弹性臂设计，两个标注为flexion的弯曲部位作为弹性形变的核心区域，在卡合过程中通过自身材料的弹性变形产生预紧力，连接点作为力的传导枢纽，将锁紧力均匀传递到卡合端，锁紧扭矩由施加的外力与力臂长度的乘积决定，锁紧力大小可通过调整C1点位与连接点的间距、弹性臂的材料厚度与弯曲角度进行适配，图中标注的8.41°夹角为锁夹解锁时的临界开合角度，1.63的尺寸标注为卡合端的导向斜度，能够保证卡合过程顺滑无卡滞，同时在锁止状态下形成自锁角度，避免受外力震动意外松脱。设计思路上，这款锁夹采用一体化结构设计，无额外组装零件，整体可通过单种材料加工成型，尤其适合FDM3D打印直接制作，设计者特意在锁止接触区域预留了额外的材料余量，用来补偿长期使用产生的磨损，延长锁夹的使用寿命，结构上通过弧形接触面的配合，让锁夹在开合过程中弹性形变的应力均匀分散在两个弯曲臂上，避免应力集中导致的结构断裂，同时卡合端的圆弧过渡设计不会对被夹持部件的表面造成刮擦损伤。在外形尺寸与安装边界上，该锁夹整体为对称式轮廓结构，安装时仅需要在固定端预留对应弧形接触面的安装位，活动端通过销轴与被连接件铰接即可，整体厚度可根据实际锁紧力需求调整，不需要额外预留安装工具的操作空间，仅需要手指扳动即可完成解锁操作，适配厚度在一定范围内的各类板件、框架结构的连接固定，对于小载荷的快拆连接场景拥有极强的适配性。
