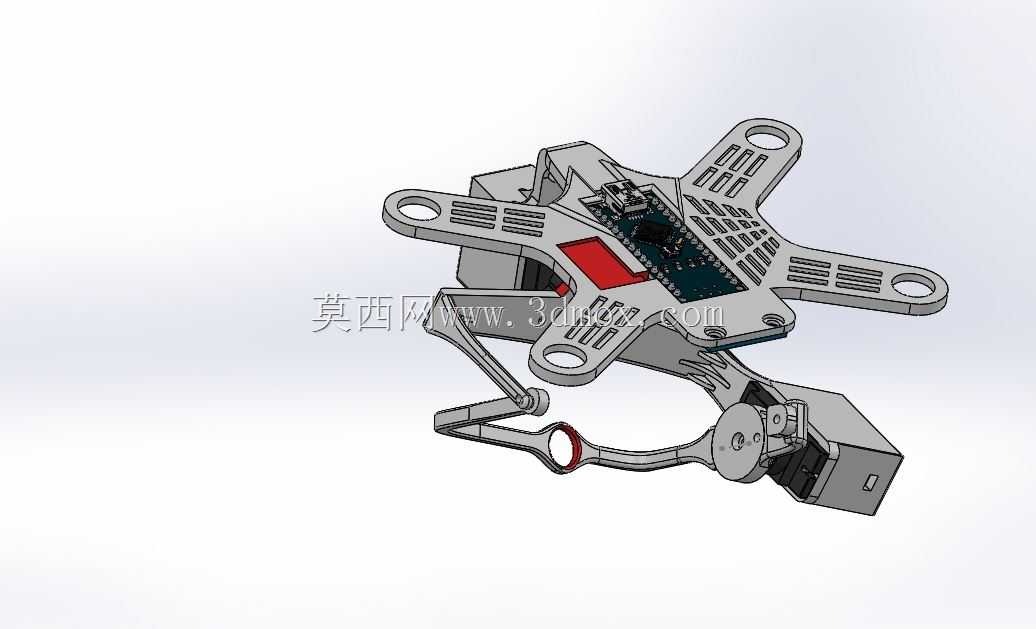

适配大疆幻影2无人机的双轴伺服云台结构

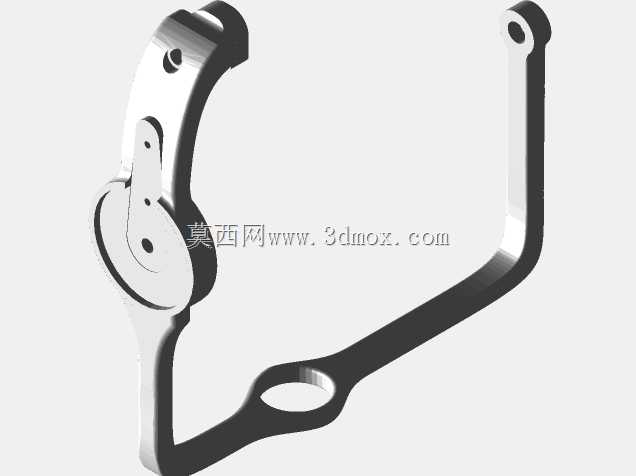

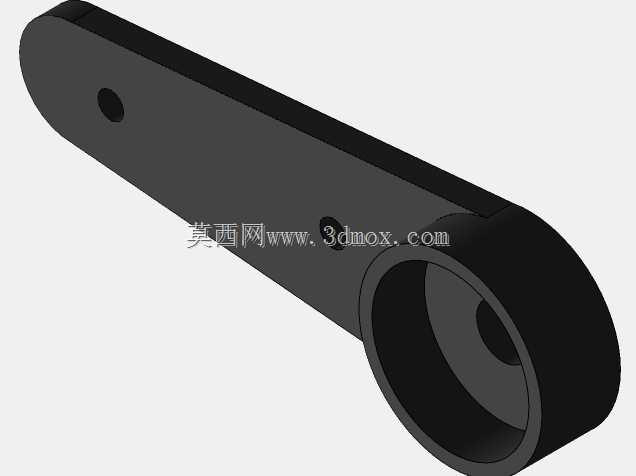

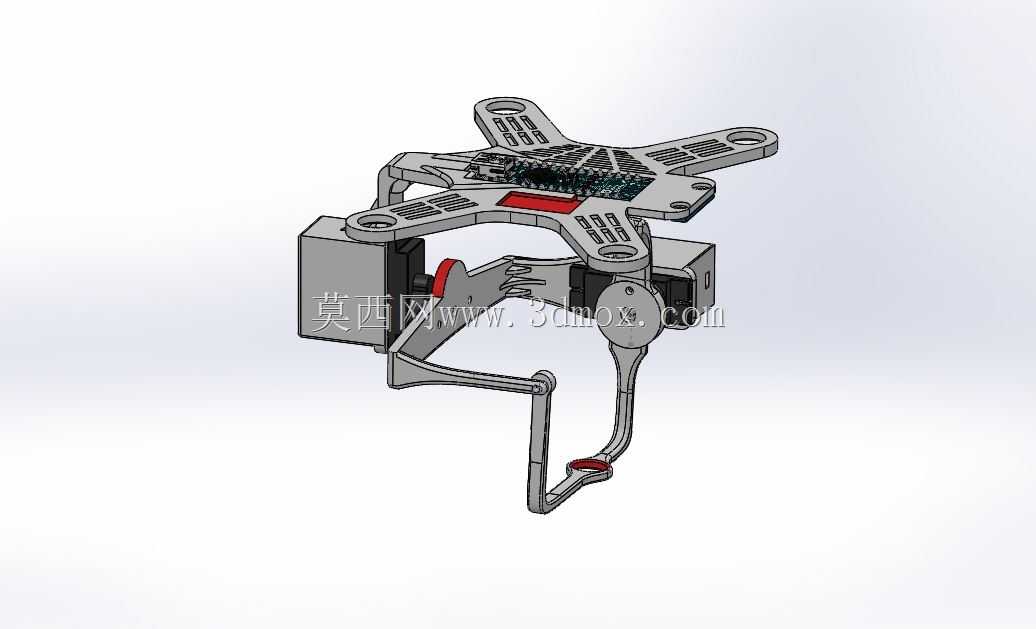

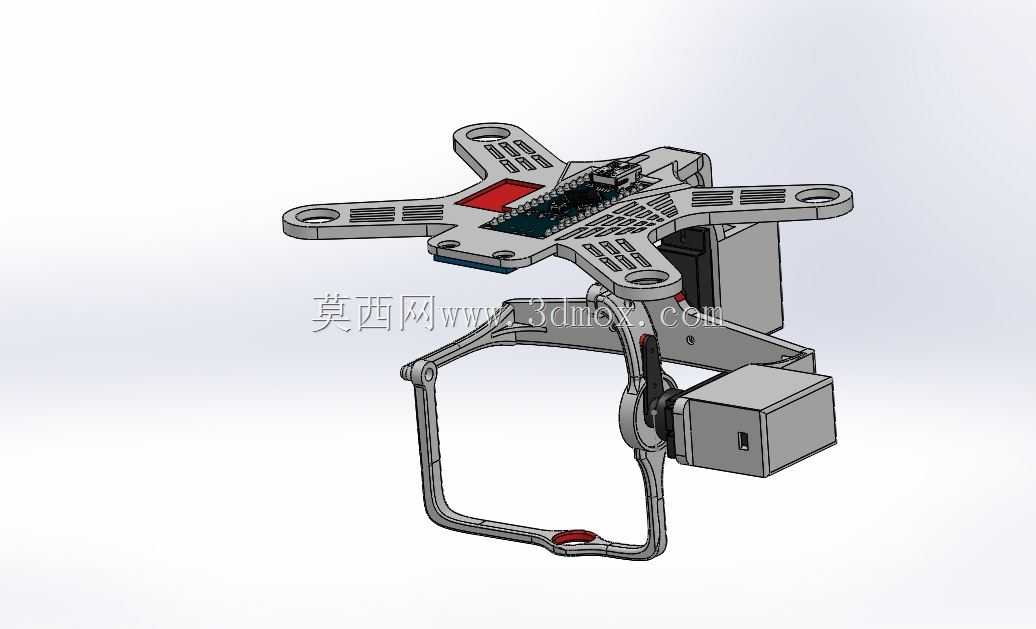

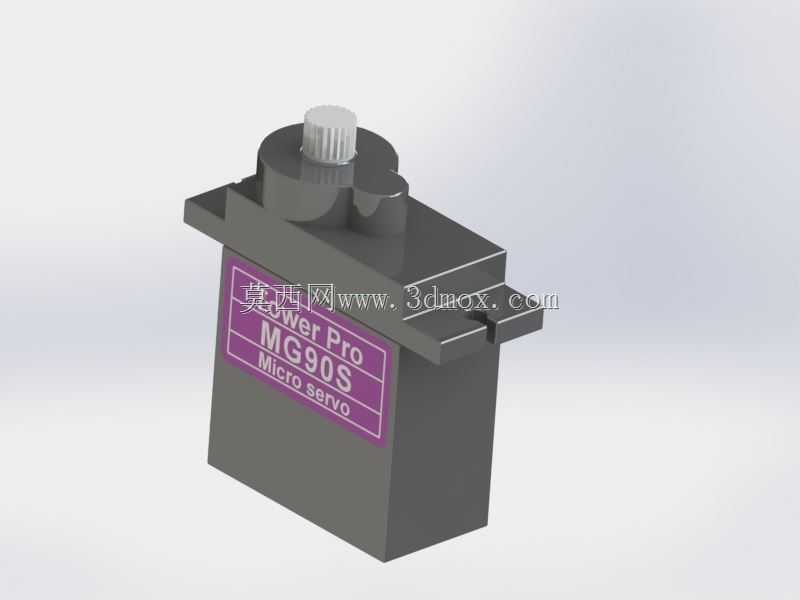

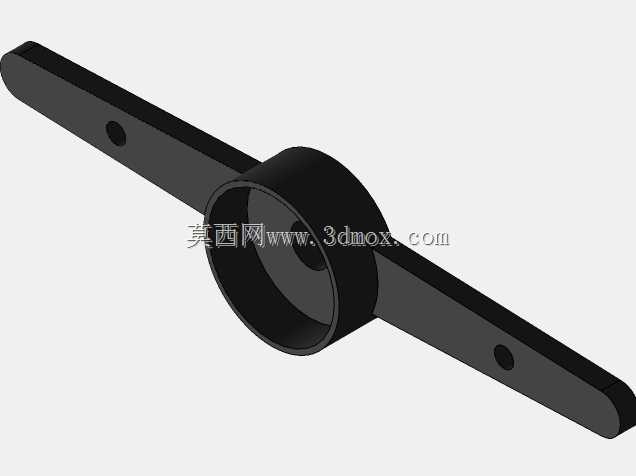

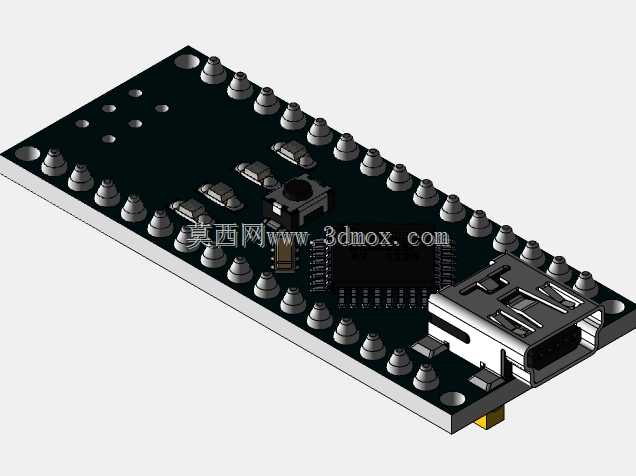

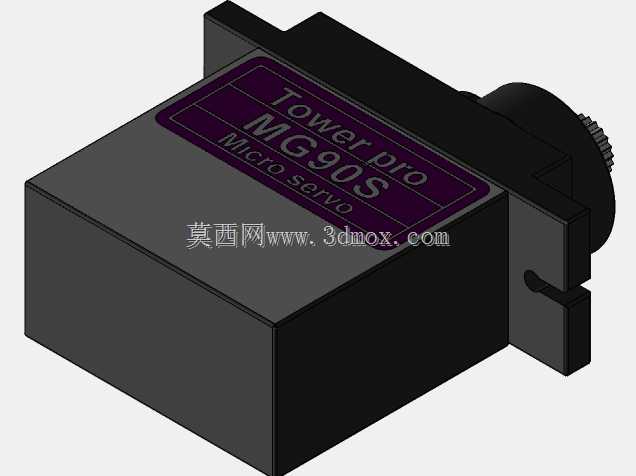

这套双轴伺服万向节结构，主要面向小型四旋翼航拍无人机的机载相机增稳场景，针对大疆幻影2这类消费级航拍无人机的挂载需求设计，解决飞行过程中机身姿态变化带来的画面抖动、视角偏移问题，让机载拍摄设备能够在飞行过程中保持稳定的拍摄朝向，获取清晰平稳的航拍素材，适配入门级航拍、户外素材采集、小型航拍摄影创作等多种使用场景。整套结构采用MG90S微型伺服舵机作为核心驱动元件，两个舵机分别负责俯仰、横滚两个轴向的姿态调整，通过舵机的角度转动抵消无人机飞行时的姿态倾斜，让挂载的相机始终保持水平稳定的拍摄状态。设计过程中充分考虑了小型无人机的载重限制，整体结构紧凑轻量化，没有冗余的结构件，在保证结构强度的前提下尽可能压缩整体重量，避免给无人机带来额外的飞行负担，同时预留了标准的舵机安装位与相机固定孔位，安装时不需要对无人机机身进行额外改装，直接对应原有挂载点位即可完成固定，适配性较强。结构的外形尺寸充分匹配大疆幻影2的机头下方挂载空间，横向宽度不超过无人机机身的起落架内侧间距，纵向高度不会遮挡无人机的前置传感器与下视定位模块，安装后不会干扰无人机的正常飞行姿态感知与起降操作，安装边界完全贴合无人机原有挂载区域的尺寸限制，不会出现突出机身剐蹭障碍物的问题。结构设计上采用分层传动的思路，横滚轴舵机负责承载整个相机挂载平台的横向角度调整，俯仰轴舵机直接连接相机固定座，两个轴向的传动路径短，传动间隙小，舵机响应速度快，能够快速跟随无人机的姿态变化做出角度补偿，配合姿态传感器的数据反馈，可以实现实时的增稳效果，即使在无人机做小幅机动、遇到气流颠簸的情况下，也能让相机保持稳定的拍摄角度。整套结构的零件均采用轻量化的设计思路，安装孔位对位精准，舵机走线预留了专门的走线槽，避免飞行过程中线材晃动干扰舵机转动或者被螺旋桨卷入，整体装配难度低，普通航模爱好者即可完成组装调试，搭配对应的控制模块就能实现稳定的增稳功能，满足入门级航拍的使用需求。
