大疆精灵2无人机二轴云台结构设计

该结构为适配大疆精灵2四旋翼飞行器的二轴云台挂载组件，核心应用于消费级航拍场景，主要解决飞行器飞行过程中机身姿态抖动、气流扰动带来的画面偏移、模糊问题，为机载相机提供稳定的拍摄基准，可直接替换原厂同规格云台部件，适配精灵2系列机型的原有挂载点位，无需额外改造机身结构即可完成装配。

从实际用途来看，该云台可在飞行器俯仰、横滚两个轴向对相机姿态进行实时修正，抵消飞行时机身产生的高频振动与姿态倾斜，保证拍摄画面的平稳流畅，既适配日常航拍的风光拍摄需求，也能满足入门级航拍摄影的运镜要求，同时兼容精灵2机型原厂配套的轻量化运动相机，安装后不会过度增加机身负载，对飞行器续航时长的影响控制在合理区间内。

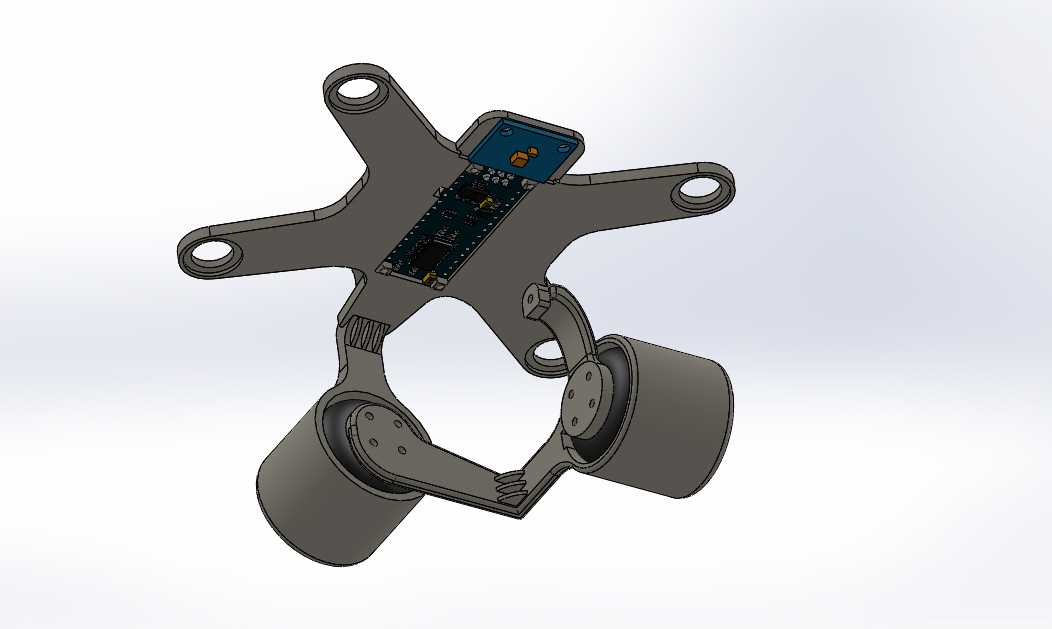

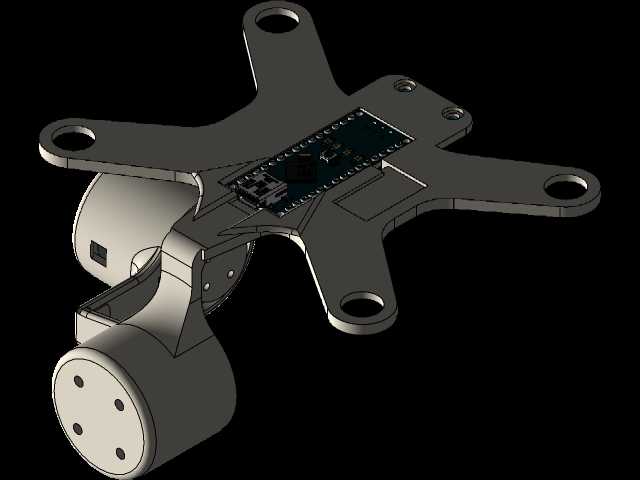

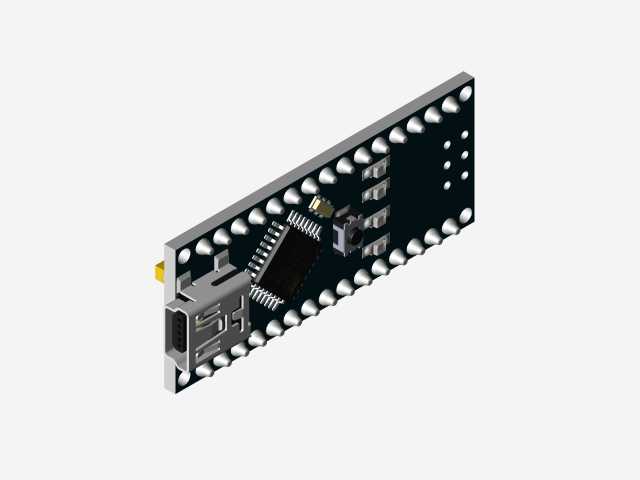

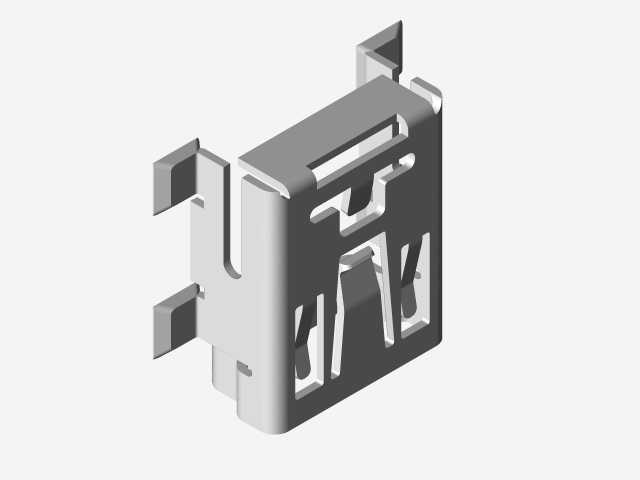

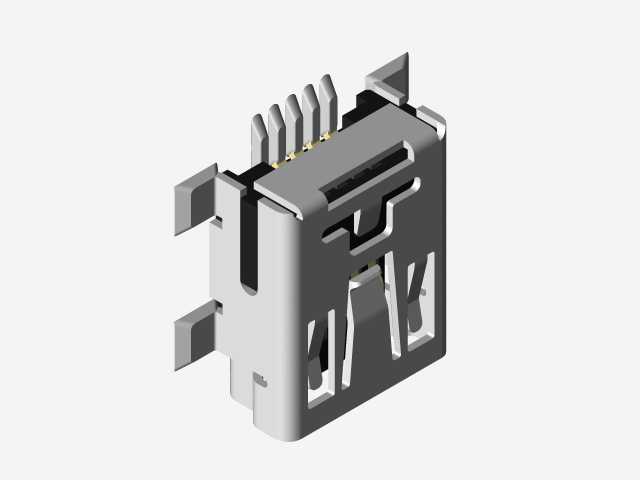

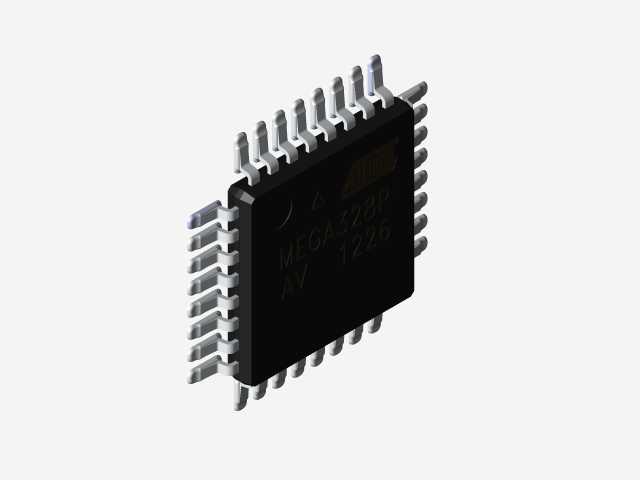

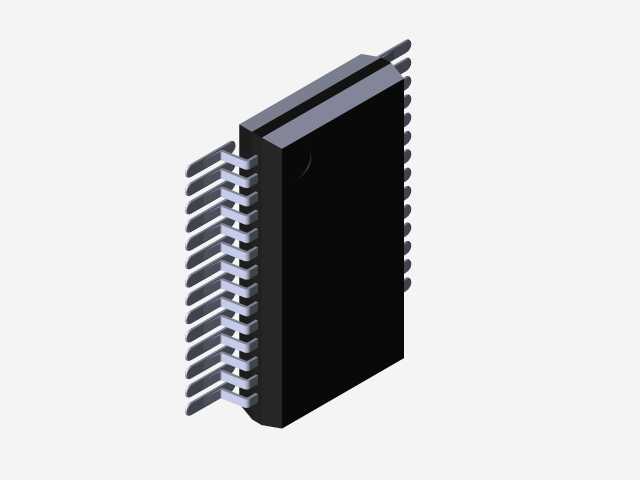

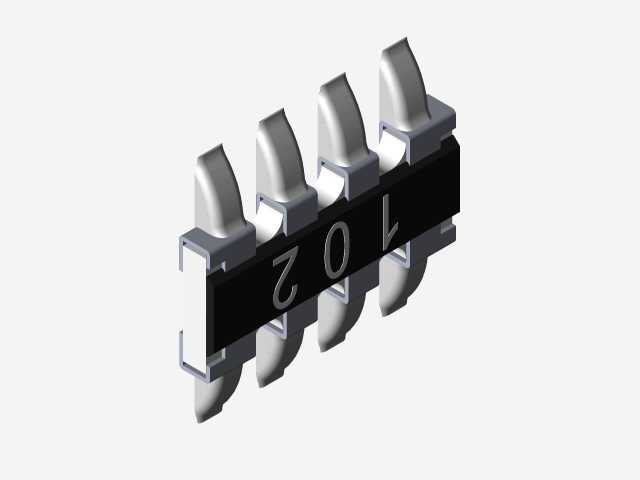

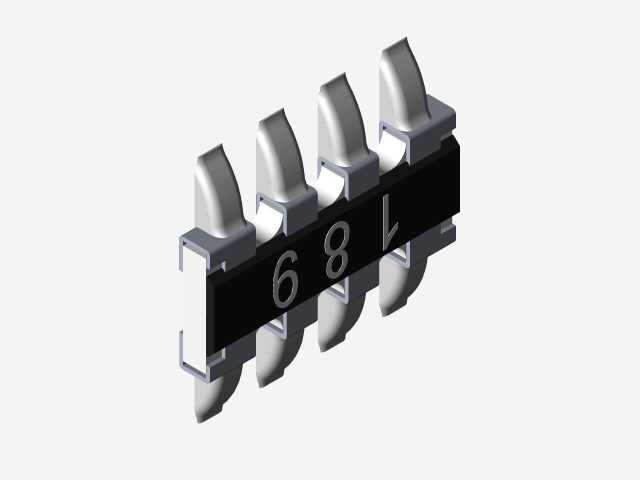

功能特性上，该结构集成了主控单元与传感模块的安装位，可直接搭载开源控制板与六轴姿态传感器，通过姿态解算实时驱动两个轴向的舵机输出反向补偿力矩，响应速度可覆盖普通飞行场景下的抖动频率，结构本身预留了走线槽位，可规整排布舵机与传感器的连接线材，避免飞行过程中线材缠绕、拉扯影响云台运转。上下两层的减震臂结构采用弹性连接设计，可过滤机身电机转动传递的高频微幅振动，进一步降低画面的果冻效应。

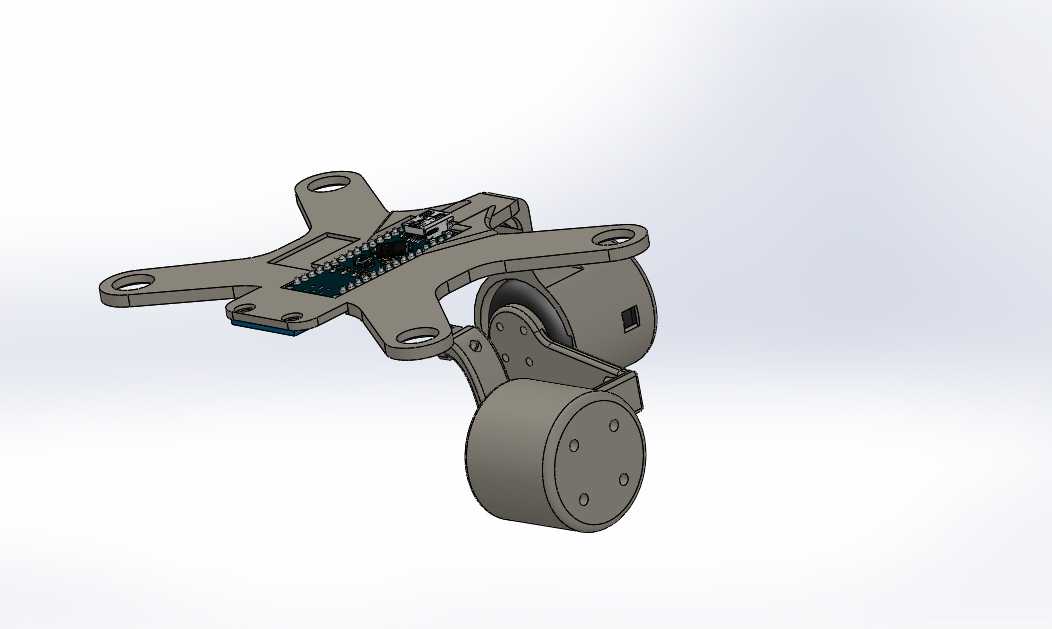

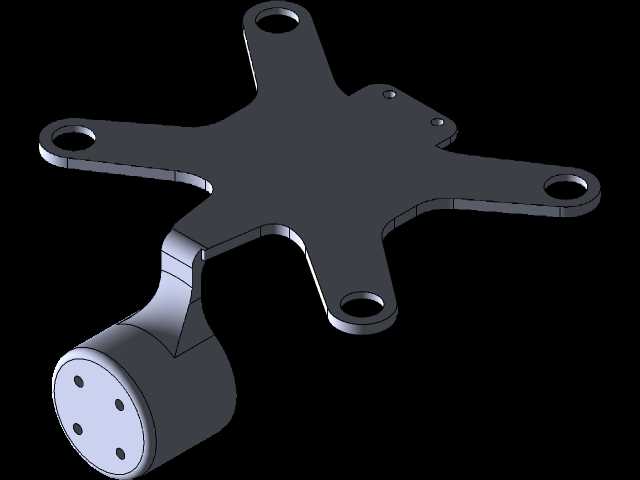

设计思路层面，整体采用轻量化的构型思路，主体支架采用一体化板材加工构型，在保证结构强度的前提下尽可能削减非受力区域的材料，降低整体自重，两个轴向的转动副采用间隙配合的铰接设计，转动阻尼均匀无卡顿，可保证舵机驱动的顺滑度。安装点位完全匹配精灵2机身底部的原厂挂载孔位，孔位公差控制在装配允许范围内，用户可直接通过螺丝完成快装快拆，相机安装位也预留了通用的固定孔，可适配多款主流的轻量化运动相机，无需额外定制转接件。

外形尺寸与安装边界上，该云台整体横向宽度适配精灵2机身底部的安装间距，纵向高度不会超出飞行器起落架的最低平面，降落时不会与地面发生磕碰，整体外轮廓无尖锐突出结构，不会在飞行过程中产生额外的风阻，转动部件的活动范围内无结构干涉，两个轴向的转动角度可满足航拍常用的俯仰与水平修正需求，不会出现运转到极限角度时卡滞、拉扯线材的问题。
