桌面级家用小型工业机械臂结构设计

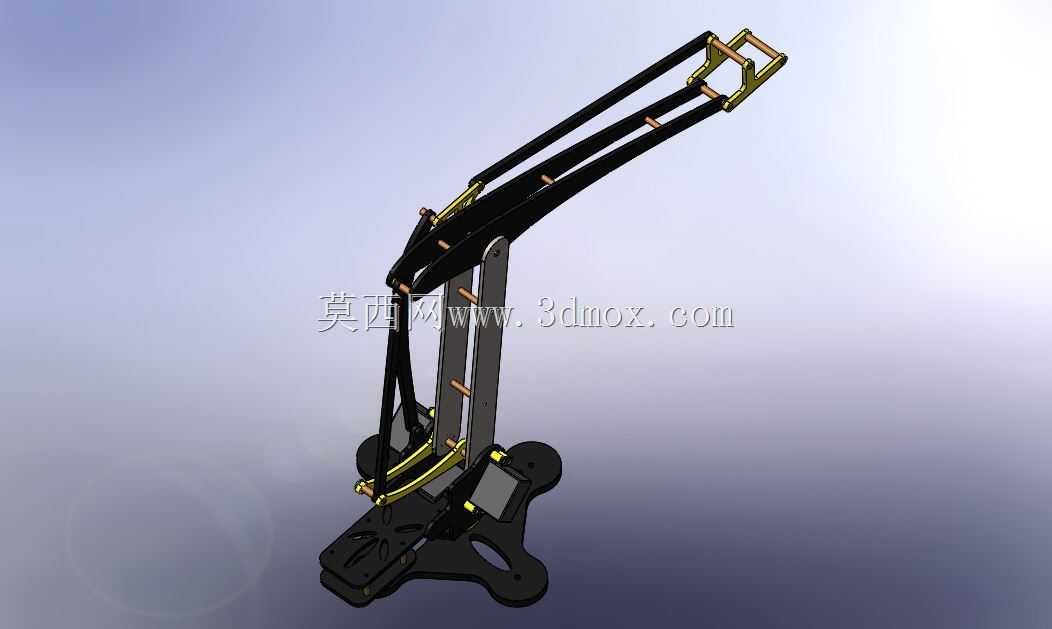

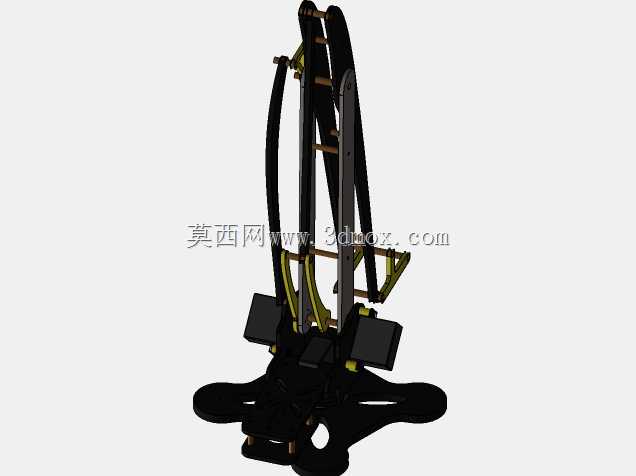

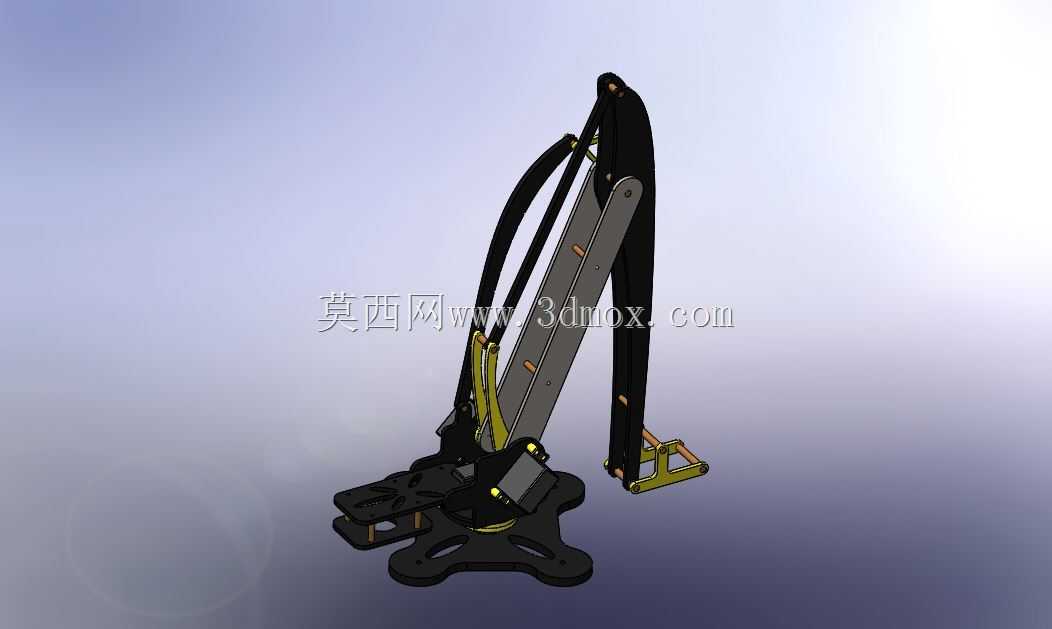

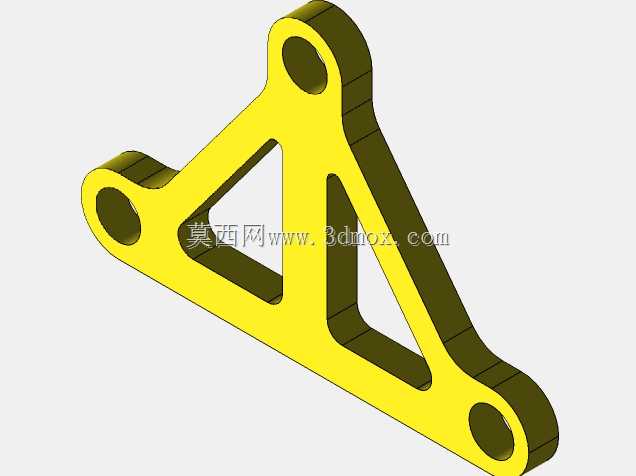

这款桌面级机械臂面向家用场景、小型创客工坊、教学实验场景开发，参考工业级重载机械臂的结构逻辑做了轻量化适配，填补了家用场景下小型精密操作设备的空白。在实际应用中，它可以完成桌面小件物品的分拣搬运、简单工具的夹持操作、创客制作过程中的定点点位作业，也可作为机械原理教学的实操载体，让使用者直观理解多轴串联机械臂的运动逻辑，相比大型工业机械臂，它不需要专用的工业场地防护，适配普通桌面的安装使用环境，不会占用过多的作业空间。从功能特性来看，它采用多自由度串联结构，臂体采用平行四边形连杆传动设计，能够保证末端执行器在运动过程中始终保持水平姿态，降低运动控制的解算难度，提升末端操作的稳定性；驱动端适配小型伺服动力单元，能够实现精准的角度控制，支持点位控制与连续轨迹控制两种模式，既可以通过手动设定目标点位让臂体自动完成点位移动，也可以录入连续运动路径完成重复性的轨迹作业，满足不同场景下的操作需求。在设计思路上，整体结构优先考虑家用场景的安全性与易装配性，底座采用大跨度三脚支撑结构，无需额外打孔固定即可放置在平整桌面使用，有效降低安装门槛；臂身主体采用轻量化的结构设计，在保证结构刚性的前提下尽可能降低运动部件的重量，减小驱动单元的负载，提升运动响应速度；关节处采用耐磨衬套连接，长期往复运动也不会出现明显的间隙，保证运动精度的持久性；末端预留标准的执行器安装接口，可以根据使用需求更换夹爪、吸盘、画笔等不同的作业端头，拓展设备的使用场景。从安装边界与尺寸适配来看，整机底座占用面积不超过一张A4纸张大小，完全伸展后的作业半径覆盖常规桌面的半幅操作区域，运动过程中臂体的最高点不会超出普通桌面置物架的下层空间，不会与桌面上方的常规置物结构产生干涉；底座的配重经过优化，臂体伸展到最大作业半径时也不会出现倾翻问题，无需额外固定即可稳定作业，所有运动关节的活动范围都做了机械限位设计，避免运动超程造成结构损坏或者周边物品的磕碰，适配家用场景下的安全使用要求。
