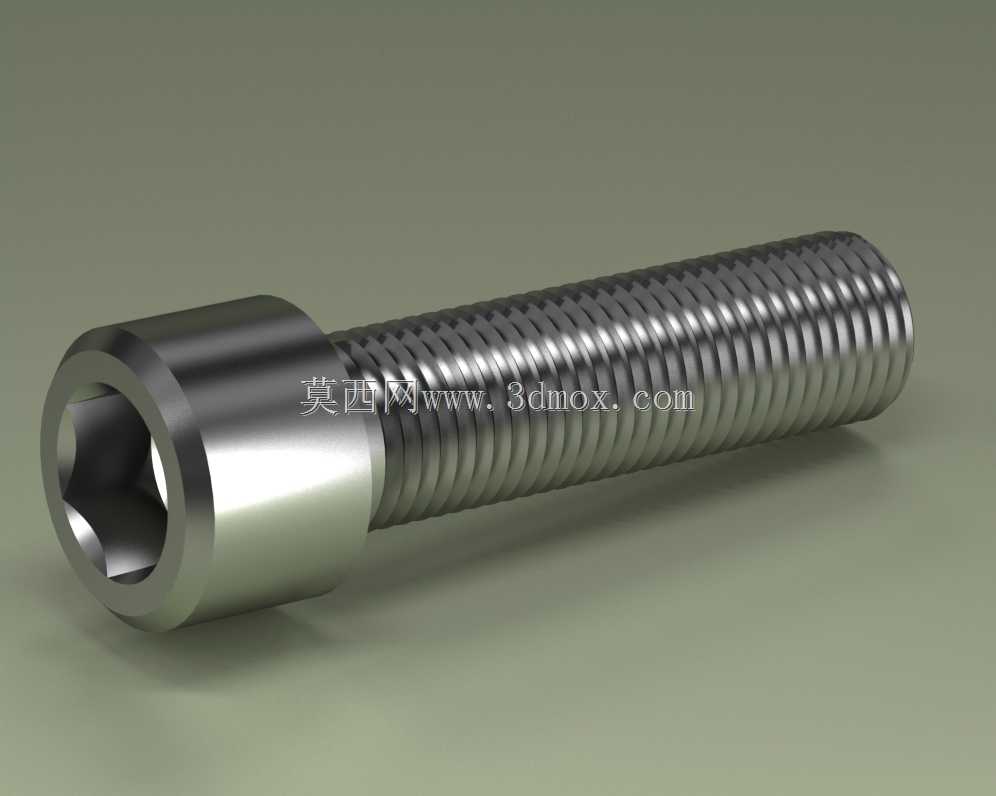

内六角圆柱头M14细牙螺钉结构设计

这款内六角圆柱头细牙螺钉，是机械连接领域应用极为广泛的基础紧固元件，在各类机电设备装配、工装夹具搭建、液压阀组安装、精密仪器调校场景中都承担着核心的连接紧固作用。和普通粗牙同规格螺钉相比，M14x1.5的细牙螺距设计让它拥有更小的导程，自锁性能更优异，拧紧过程中的行程控制精度更高，尤其适合薄壁构件连接、需要微调紧固位置的装配场景，以及承受振动载荷的连接部位，能有效降低长期运行中螺纹松脱的风险。从设计思路来看，这款螺钉采用标准内六角圆柱头构型，头部的内六角驱动结构可以承受更大的拧紧力矩，相比十字槽、一字槽的驱动形式，不容易出现拧花滑牙的问题，适合需要较高预紧力的装配需求；圆柱头的外形规整，头部外径和高度都匹配标准沉孔尺寸，安装后头部可以完全沉入预制的沉孔内，不会突出构件表面，既能够避免突出的头部剐蹭周边零部件，也能让设备外表面保持平整整洁，适配有外观平整度要求的装配场景。在尺寸与安装边界层面，这款螺钉公称直径14mm，螺距1.5mm，螺杆有效长度50mm，螺纹段覆盖螺杆绝大部分长度，仅头部下方保留极短的光杆过渡段，能够适配总夹紧厚度在10mm到42mm之间的构件连接；安装时需要预先在被连接件上加工直径15mm的通孔，以及匹配圆柱头尺寸的沉孔，沉孔深度需要略大于螺钉头部高度，保证头部完全沉入不外露；拧紧作业需要使用对应规格的内六角扳手，施力时要保持扳手与螺钉轴线同轴，避免偏载造成内六角孔边缘变形，影响后续拆装。实际应用中，这类细牙内六角螺钉常被用在液压元件的阀块连接、机床导轨的副件紧固、模具的模板定位锁紧、自动化设备的型材框架拼接等场景，它的全螺纹结构可以灵活适配不同厚度的被连接件，不需要额外搭配垫片调整夹紧距离，细牙螺纹的牙型更浅，对薄壁件的螺纹孔强度影响更小，在铝合金、工程塑料等低强度材质的构件上使用时，能获得比粗牙螺钉更好的螺纹啮合强度，减少螺纹滑牙失效的概率。螺钉头部与螺杆衔接处做了圆角过渡处理，能够避免应力集中，在承受交变拉压载荷时，减少衔接部位断裂的风险，螺杆末端做了倒角导向，安装时可以顺利穿入通孔和螺纹孔，提升装配效率。
