.22LR口径枪械抑制器分体结构三维设计

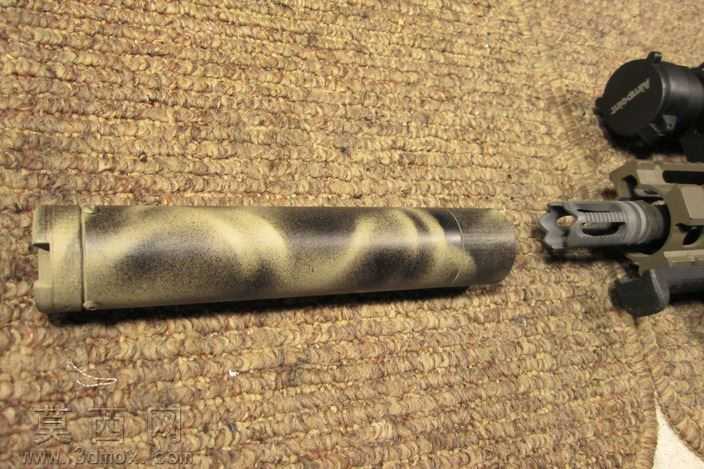

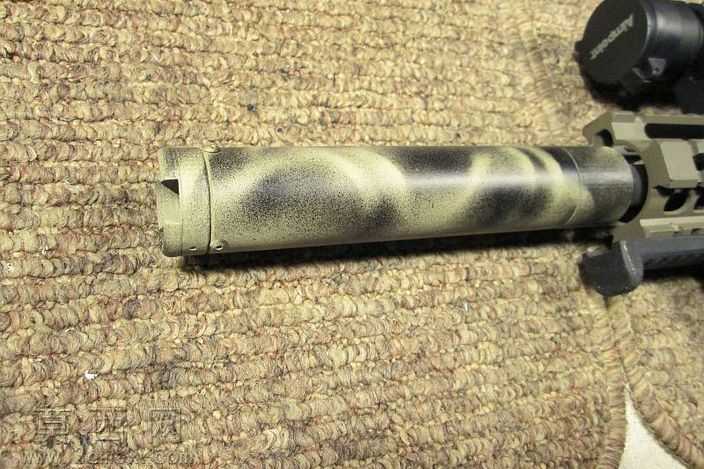

本作品为适配.22LR口径的枪械抑制器三维模型，采用全参数化建模思路完成整体结构设计，建模过程中严格遵循膛口装置的装配公差要求，将整体拆分为前端旋接盖、内置导流芯、主体消音腔、尾部连接座四个独立可拆分部件，各部件间采用标准螺纹配合结构，可实现无干涉虚拟装配。建模阶段首先完成尾部连接座的基准绘制，按照标准A2 flash规格的螺纹参数绘制外接螺纹段，预留与枪械枪口的对接接口，同时在连接座上部加工出适配#4-40规格的串接孔位，满足排队带槽刹车结构的安装需求，孔位与主体轴线的平行度公差控制在0.02mm以内，保证装配后无偏移。主体消音腔采用薄壁圆筒结构，建模时通过抽壳命令完成内腔加工，内壁厚度均匀控制在1.5mm，兼顾结构强度与轻量化需求，腔体内壁预留导流槽安装位，可与内置导流芯的凸起结构精准卡合。内置导流芯采用螺旋导槽结构设计，通过螺旋扫描命令完成连续导气槽的绘制，导槽的螺旋角度经过反复调整，可使火药燃气在腔体内形成多次折返涡流，逐步降低燃气喷出速度与压力，实现降噪效果，导流芯的外圆尺寸与消音腔内径采用间隙配合，装配间隙控制在0.03mm，既保证拆装顺畅又可避免燃气从配合缝隙溢出。前端旋接盖采用锥形收口结构，建模时通过旋转命令完成外形绘制，中心开设弹丸通过孔，孔口做倒角处理避免刮擦弹丸，旋接盖内侧加工内螺纹与消音腔前端外螺纹配合。材质渲染阶段，所有金属部件统一采用哑光发黑金属材质，调整材质的粗糙度参数至0.6，金属度参数至0.8，还原钢制配件经表面氧化处理后的真实质感，背景采用淡紫色纯色衬托，添加柔和的环境光与定向光源，突出各部件的轮廓结构与装配关系，渲染输出的爆炸视图可清晰展示各部件的相对位置与连接逻辑，完整还原了该款德拉科抑制器的结构特点与设计细节。
