大尺寸DisplayPort显示端口连接器结构设计

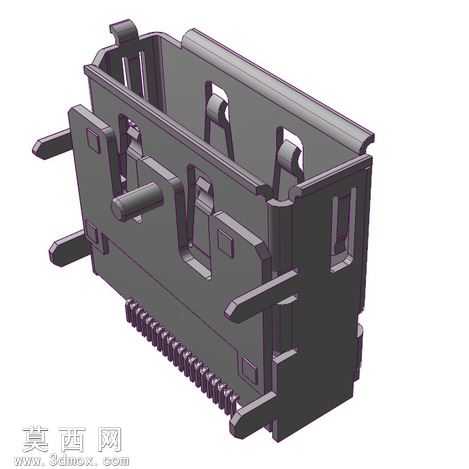

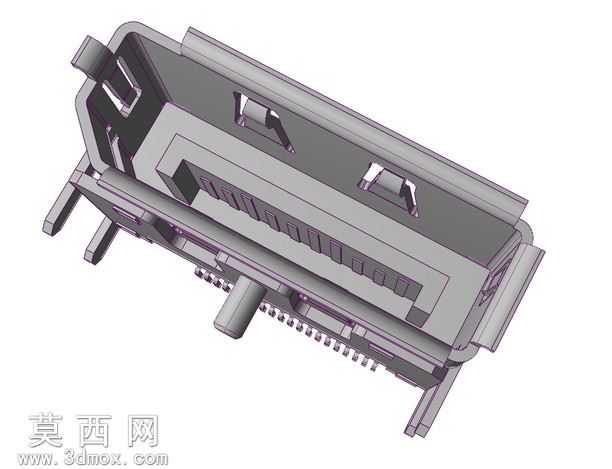

本模型为大尺寸DisplayPort显示端口输入输出连接器，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循接口通用尺寸规范，对连接器的金属屏蔽外壳、内部绝缘胶芯、端子排布结构、侧边固定插脚、定位柱等核心结构进行1:1还原。建模阶段首先绘制连接器的整体外轮廓草图，通过拉伸、切除等基础特征构建金属屏蔽壳体的主体结构，对壳体上的卡扣缺口、定位凸台、侧边固定支脚等细节特征逐一进行特征细化，保证壳体的装配卡扣结构与实际产品的卡合逻辑完全一致，确保后续装配模拟时能够实现与对插件的精准卡扣配合。内部绝缘胶芯部分采用独立建模流程，依据端子排布间距绘制胶芯的卡槽阵列特征，对每一个端子插槽的尺寸、深度、导向斜角进行精准控制，保证信号端子、电源端子、接地端子的排布位置完全符合DP接口的引脚定义规范，端子部分采用薄壁拉伸特征构建，还原端子的接触弹片结构、焊接引脚结构，对弹片的弹性形变区域做了结构示意处理，能够直观呈现端子接触导通的结构原理。模型材质分配阶段，为金属屏蔽外壳赋予哑光镀锌钢材材质，还原金属壳体的磨砂金属质感与轻微反光特性，为内部绝缘胶芯赋予黑色耐高温工程塑料材质，体现塑胶件的哑光磨砂表面质感，为金属端子赋予亮面锡磷青铜镀镍材质，还原导电端子的金属光泽与接触区域的光滑表面特征，侧边固定插脚与定位柱部分根据实际材质分别赋予对应金属与塑胶材质，整体渲染效果清晰区分不同结构部件的材质差异，便于观察内部构造。设计过程中充分考虑连接器的实际装配需求，对壳体与胶芯的配合间隙、端子与胶芯插槽的过盈配合量、固定插脚的安装导向结构都做了符合生产实际的结构处理，定位柱的尺寸与位置完全匹配PCB板的安装孔位要求，能够直观呈现该款连接器在板端安装的完整结构逻辑，模型可用于电子接口结构教学、连接器产品设计参考、装配模拟演示等场景，完整还原了大DP接口连接器的所有结构细节，无多余冗余特征，结构层级清晰，各部件可单独拆分查看，便于理解该类显示传输连接器的内部构造与工作原理。
