可3D打印轮式投石弹射装置结构设计

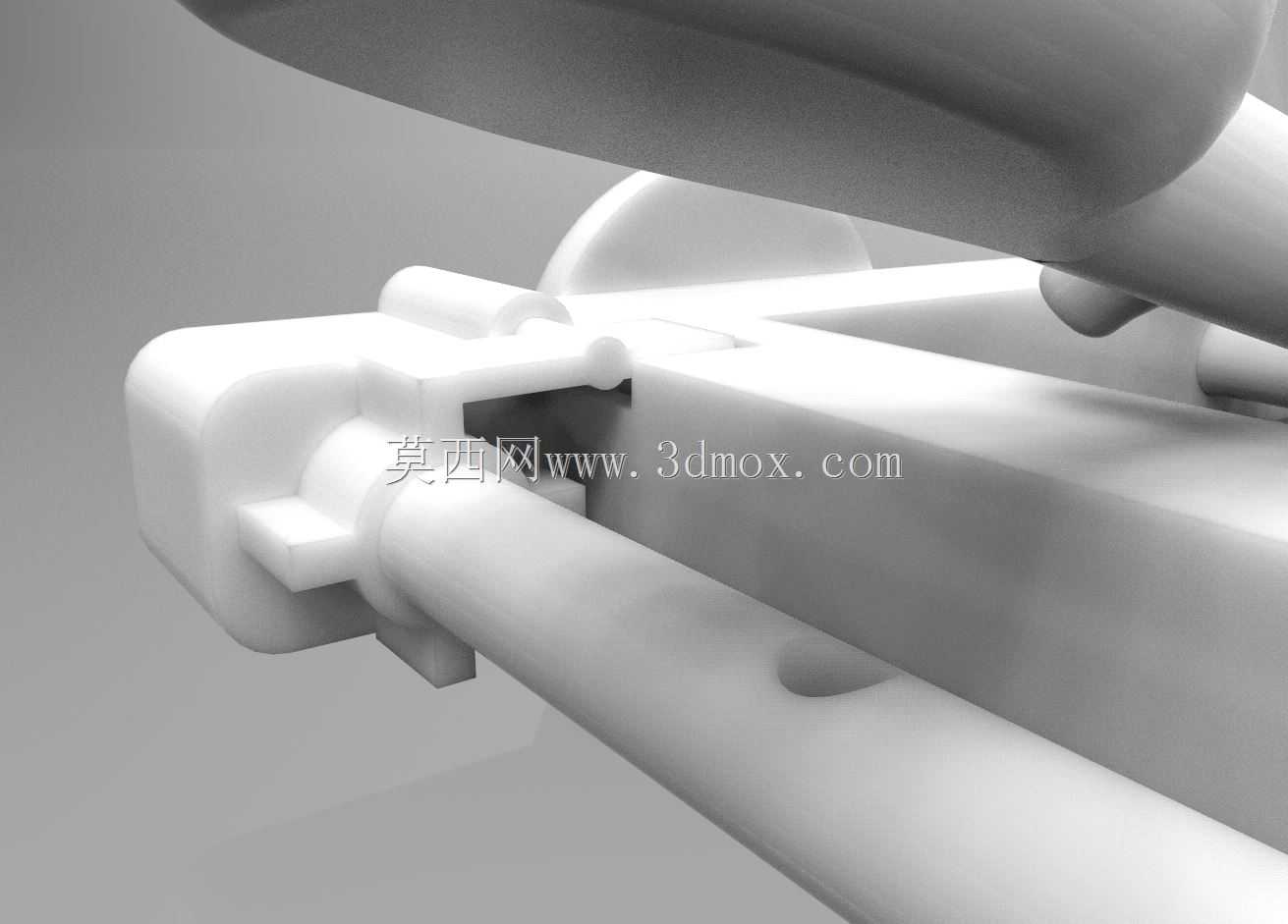

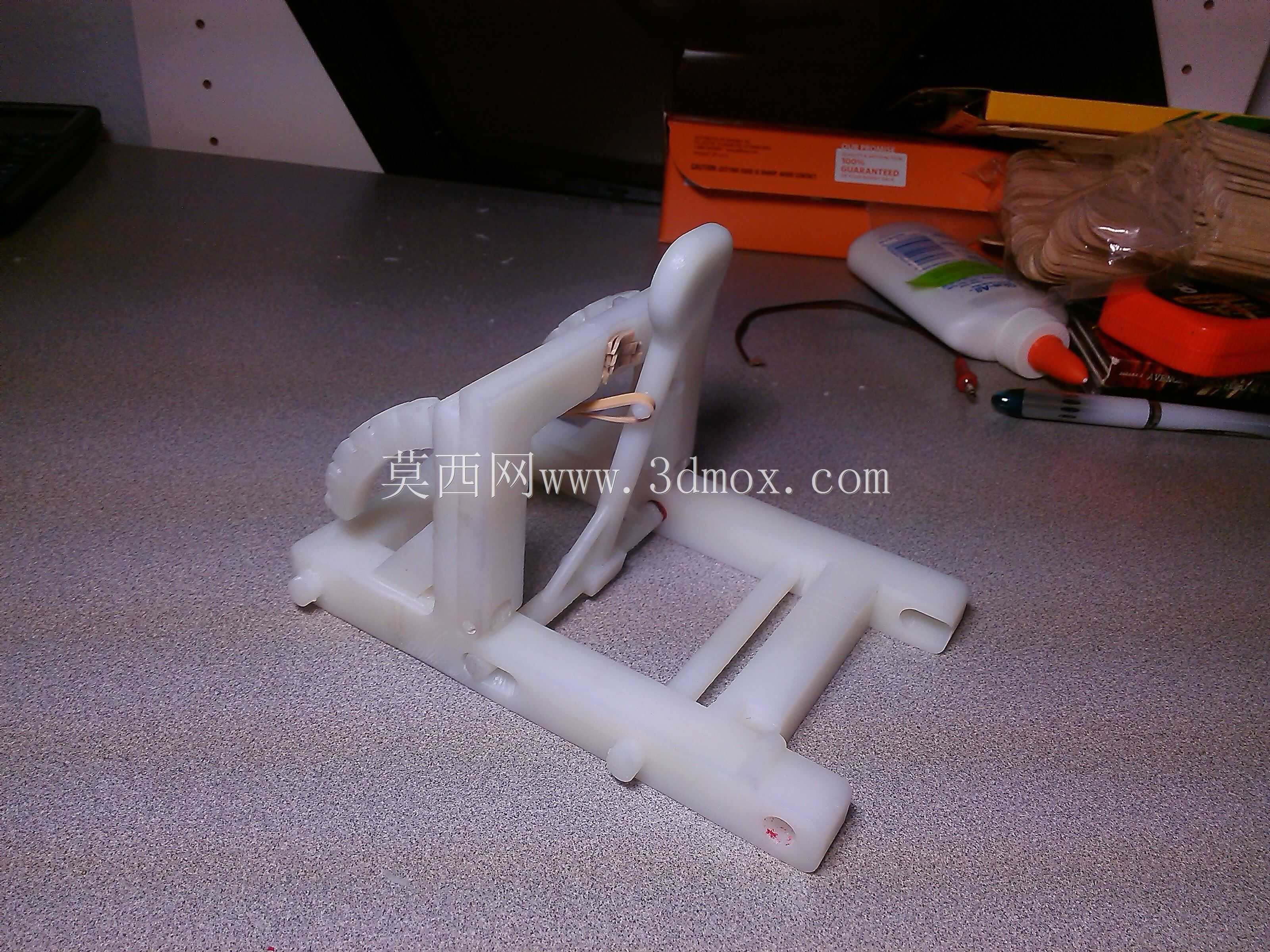

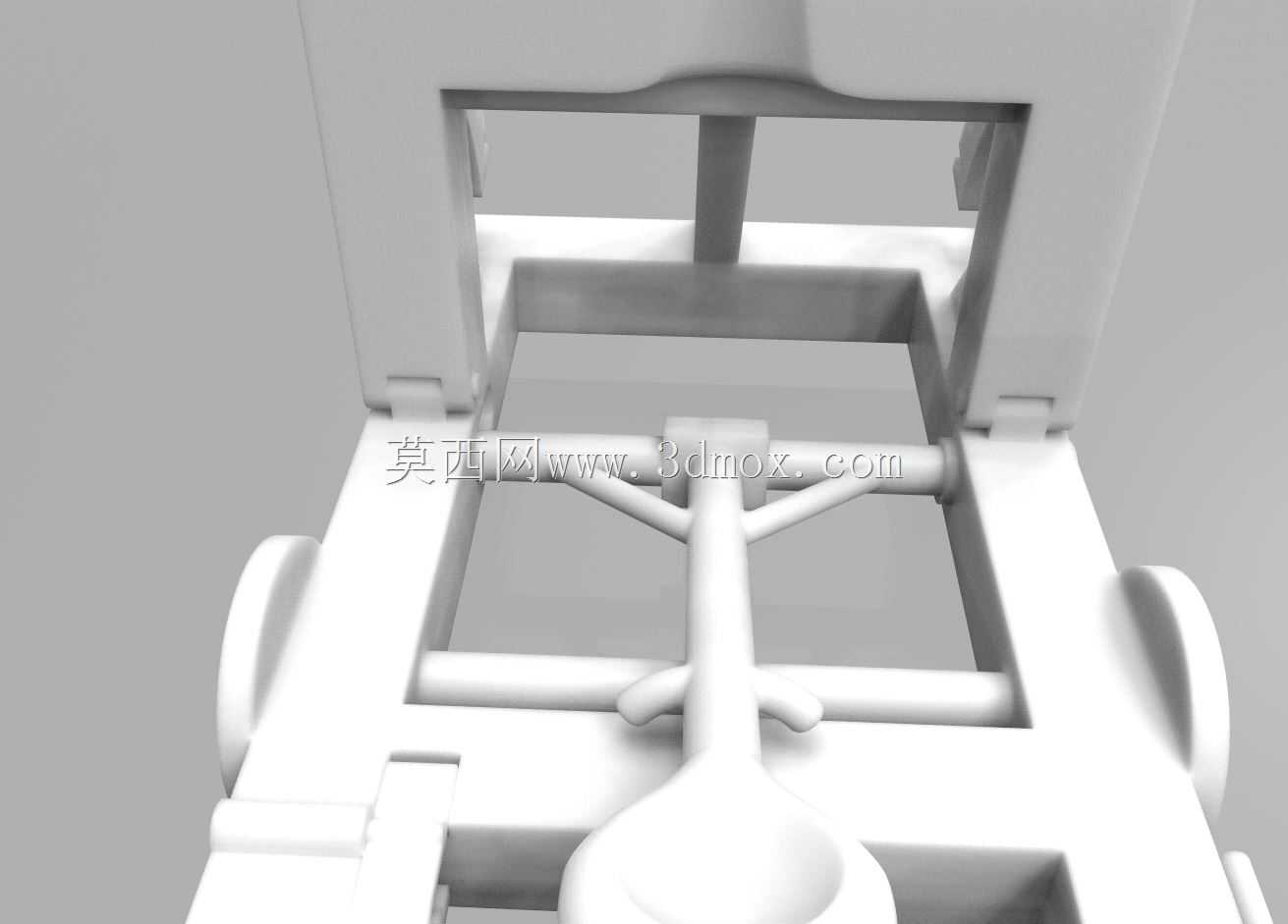

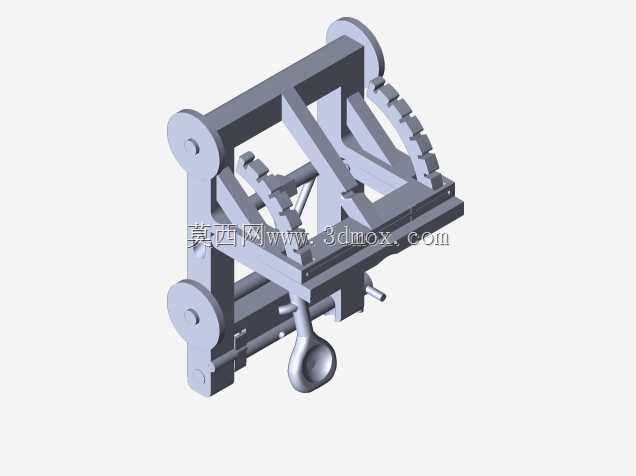

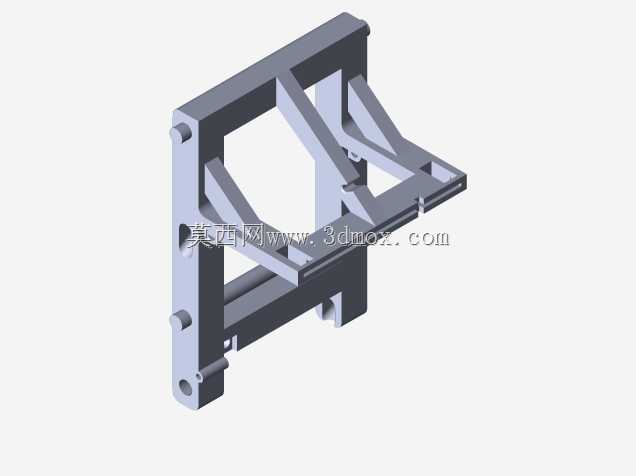

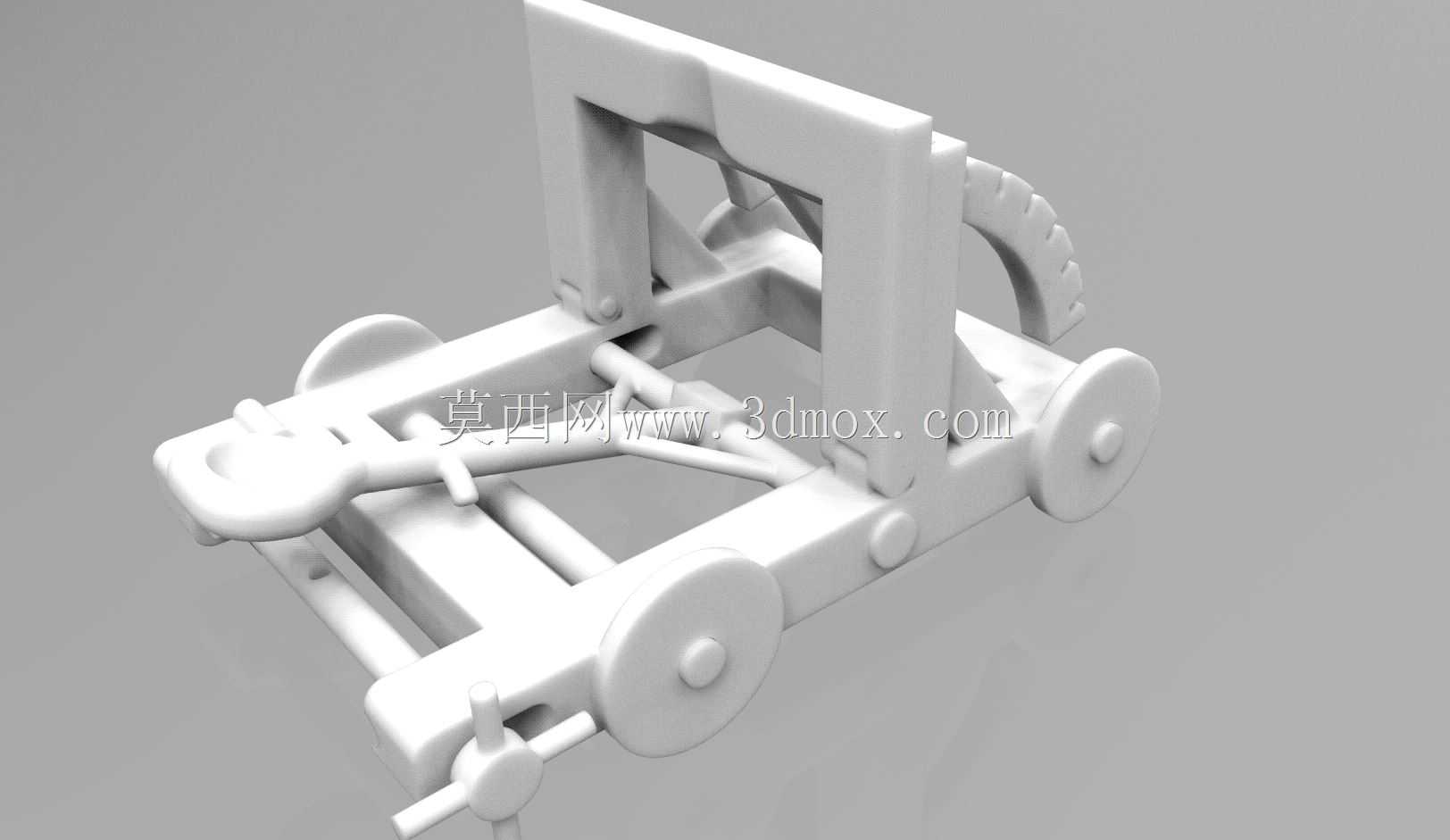

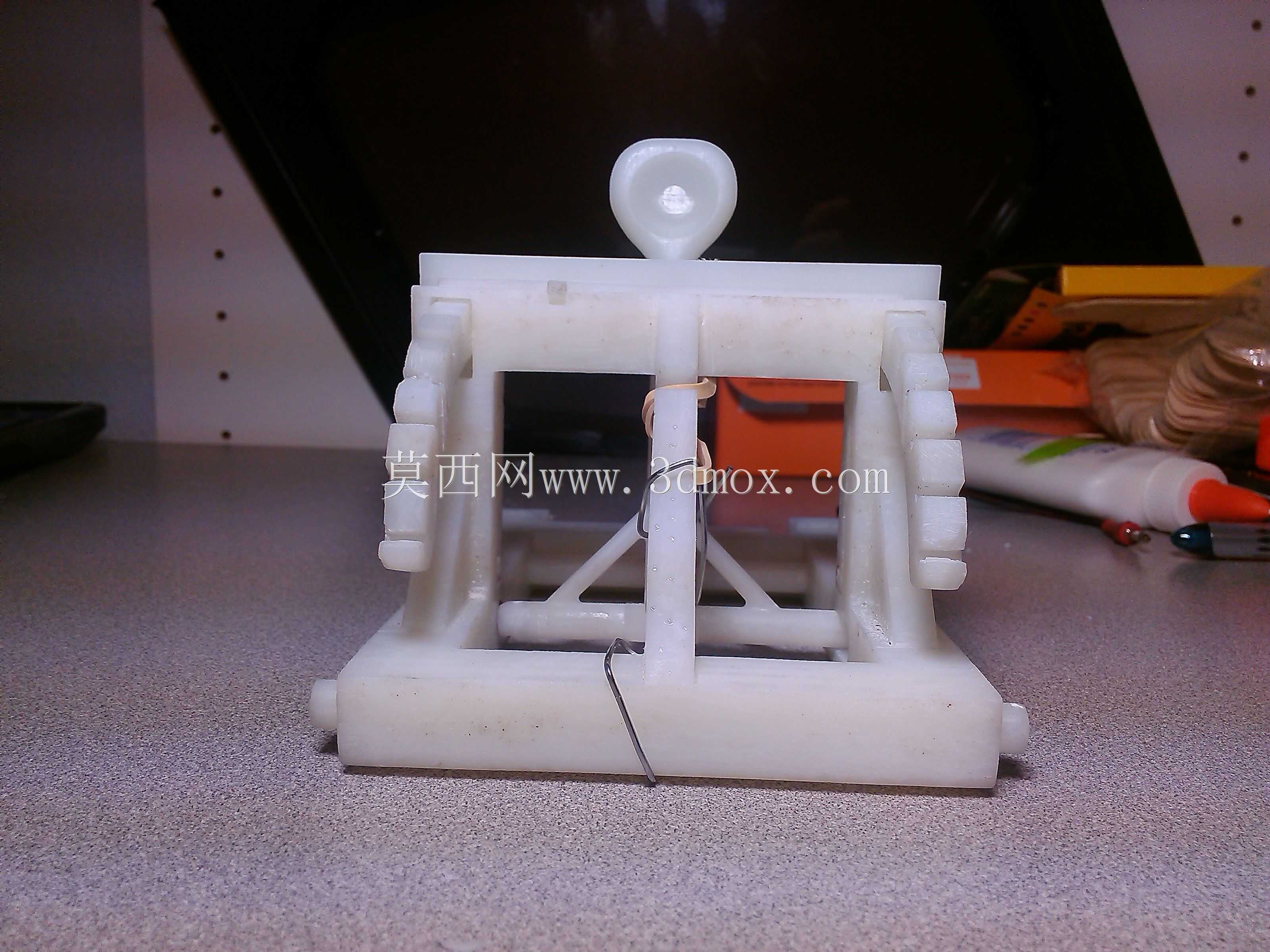

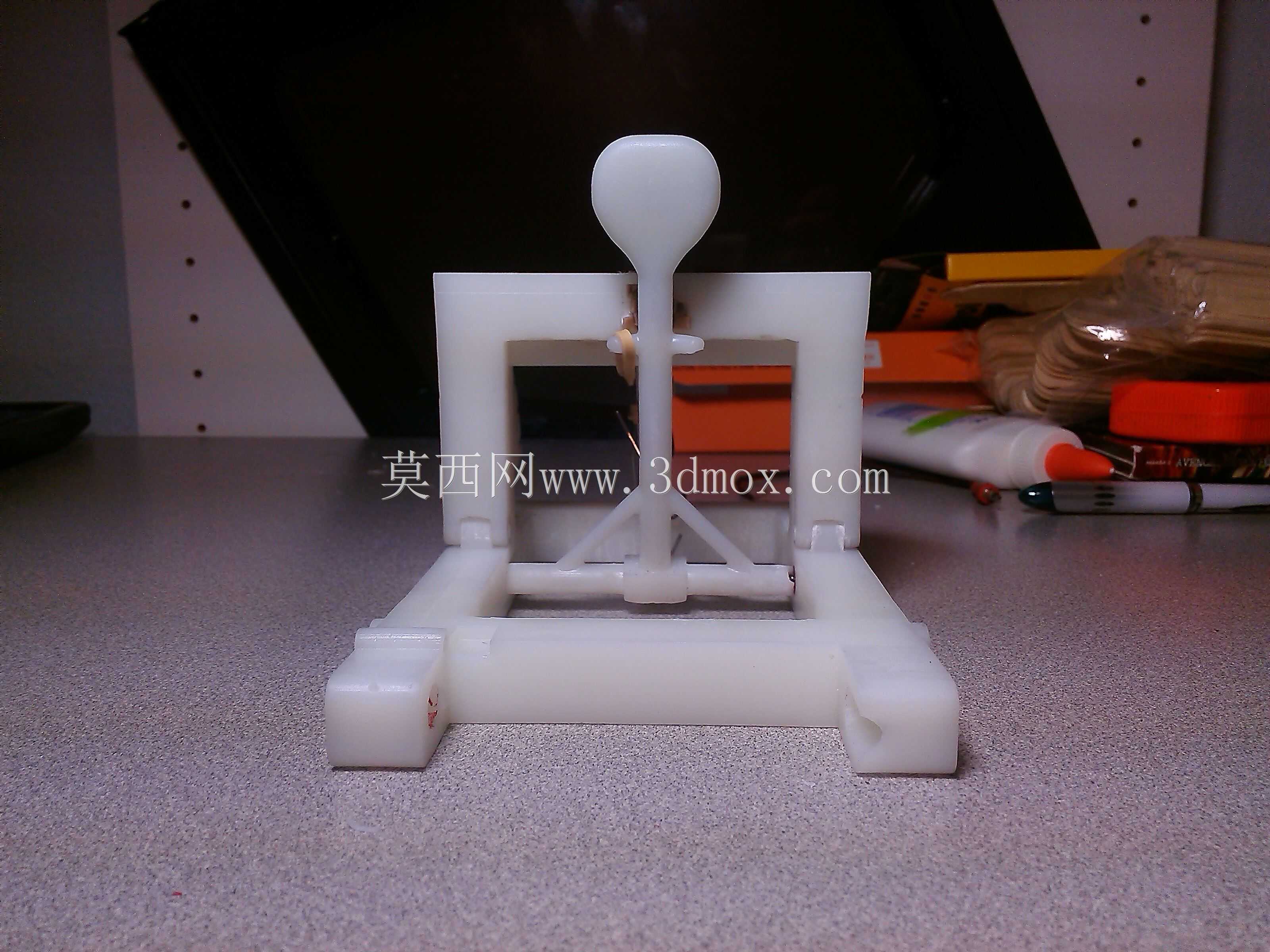

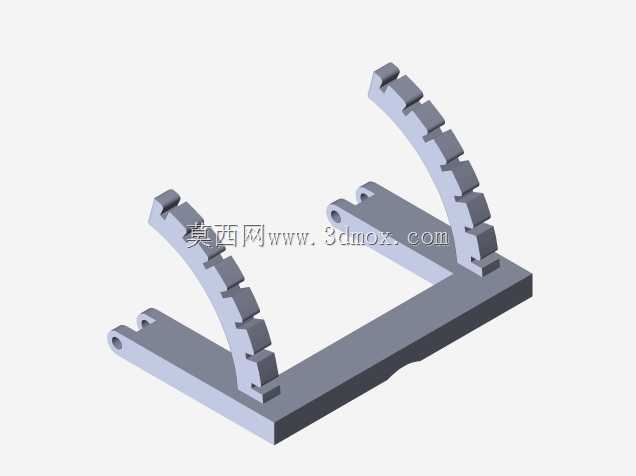

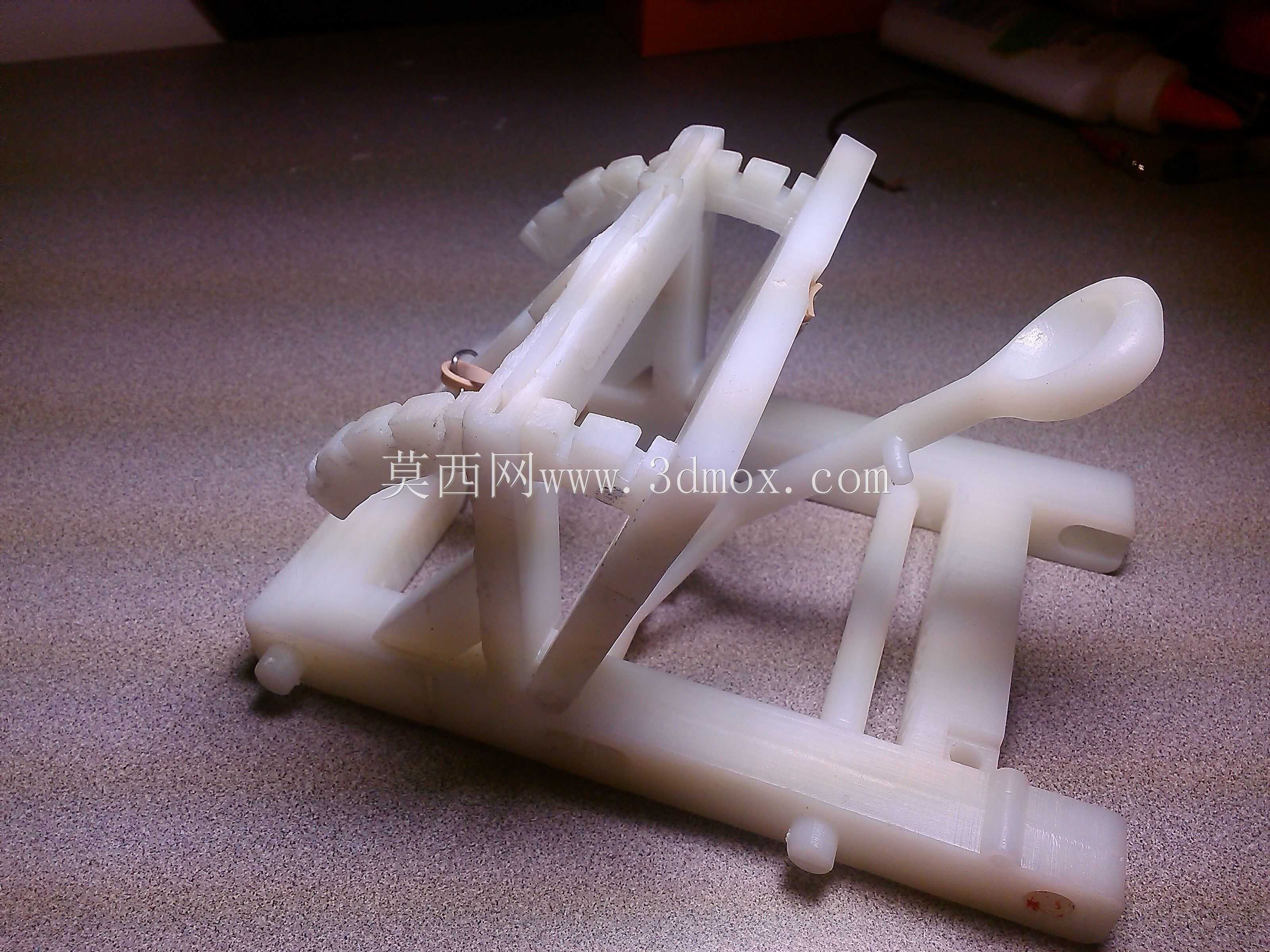

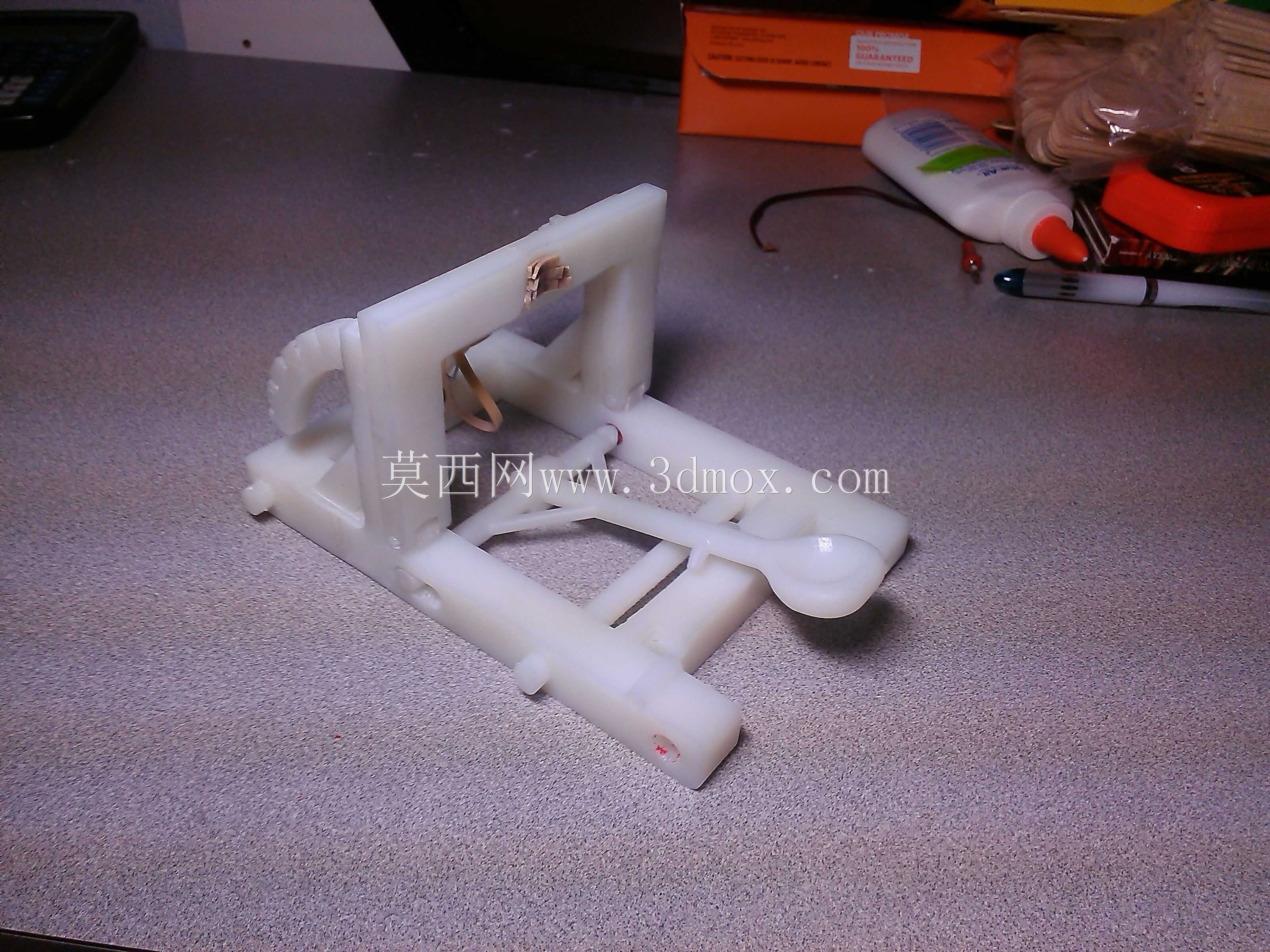

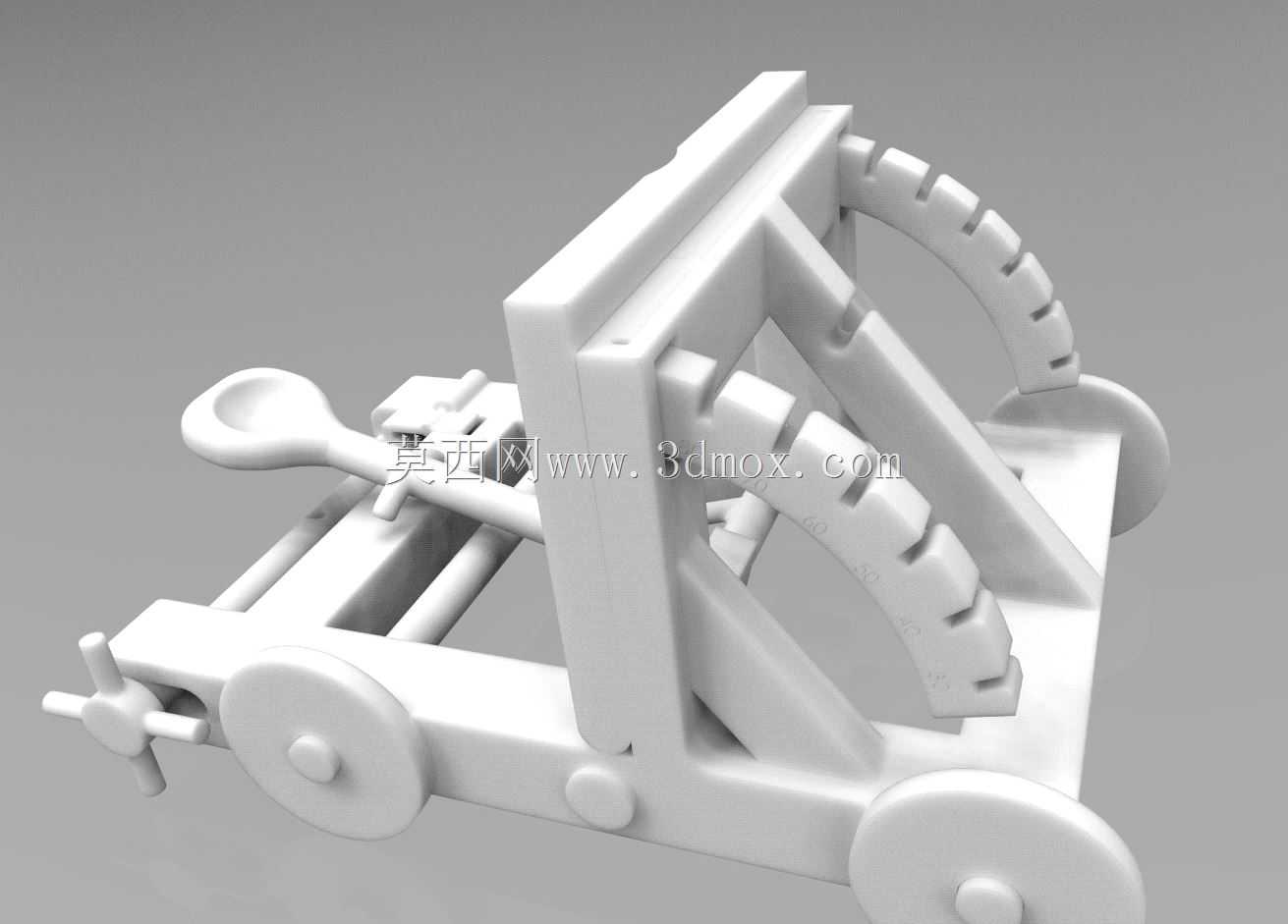

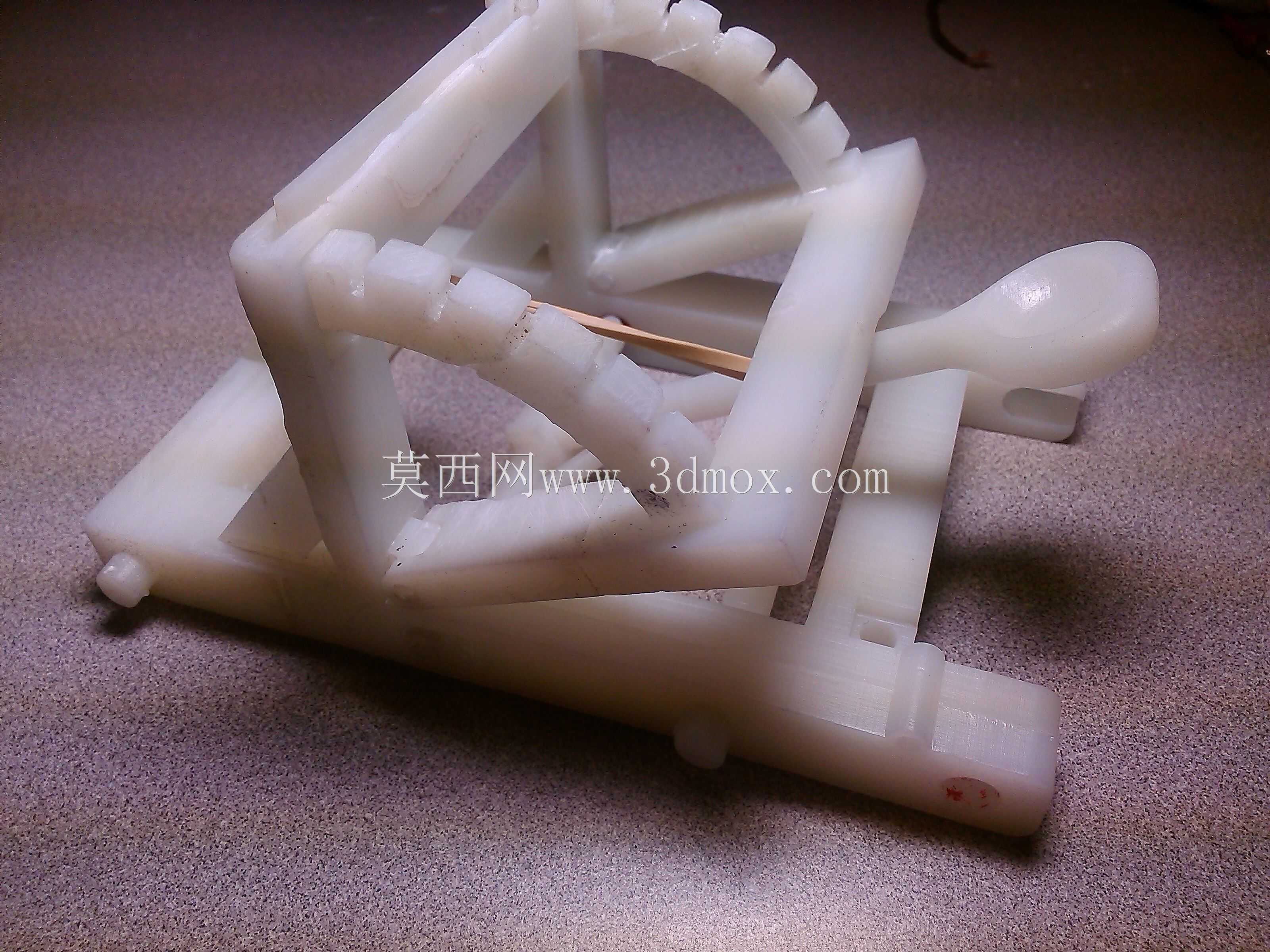

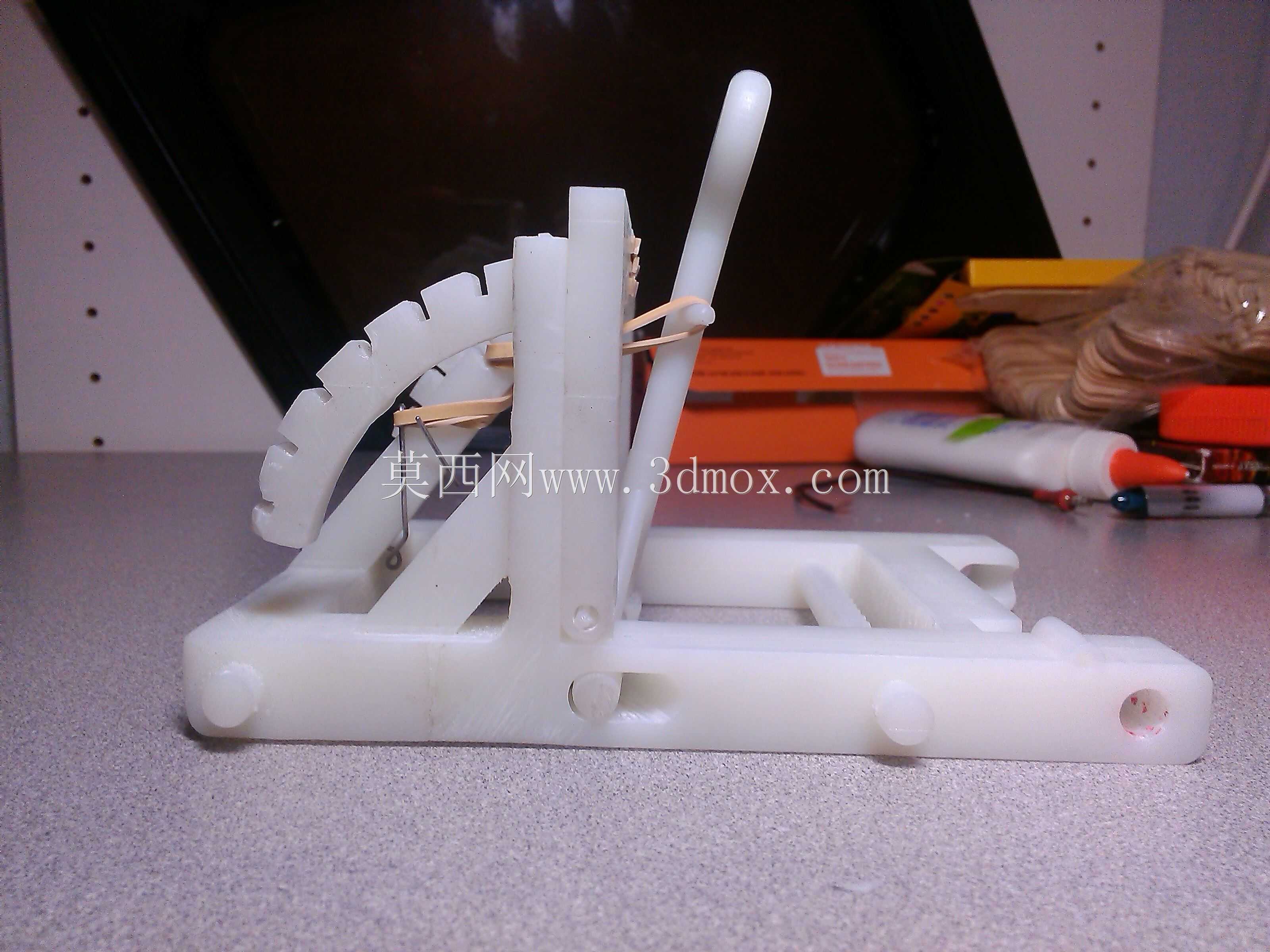

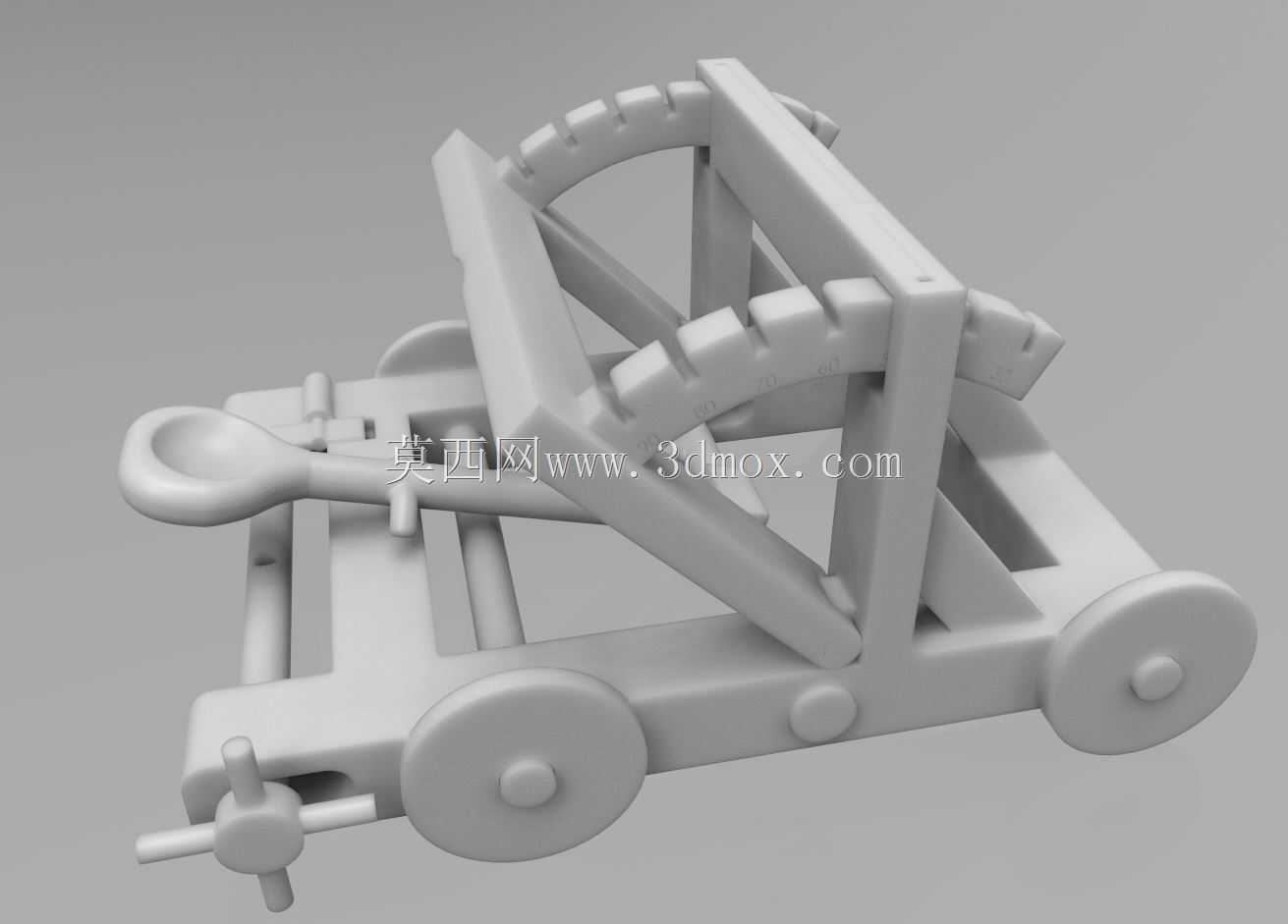

这款可直接用于3D打印制作的轮式弹射装置，核心应用场景覆盖创客教育实践、桌面趣味玩具制作、古代机械原理教学演示三大领域，既可以作为中小学科创课程的实操组装教具，帮助学生直观理解杠杆传动、势能转换的基础机械原理，也能作为桌面解压的互动玩具，满足手工爱好者自制机械摆件的制作需求，同时还能为古代军事机械复原研究提供等比例缩小的实体参考样本。装置整体采用带滚轮的车架式结构设计，底部设置四个等直径的行走滚轮，搭配前端的横向操纵杆结构，既可以实现短距离的平稳推移，也能通过操纵杆快速调整发射朝向，无需整体搬动装置即可完成小范围的射界调整，适配桌面操作的狭小使用空间。在功能设计上，装置采用弧形齿轨搭配勺状抛射臂的结构，抛射臂的转轴与车架主体采用一体化的铰接设计，齿轨上的多档位卡槽可以对应不同的抛射力度档位，使用者将抛射臂扳动卡入不同深度的卡槽时，即可积蓄不同程度的弹性势能，释放后勺状载物端可以将小型轻质抛射物按照预设抛物线轨迹抛出，档位切换操作顺滑无卡顿，不需要额外加装金属弹性零件，所有结构部件均可通过3D打印一次性成型，组装时仅需要简单的轴件插接即可完成，不需要额外粘接或者紧固件固定。设计过程中充分考虑了3D打印的工艺特性，所有部件均采用无悬空的自支撑结构设计，打印时不需要额外添加支撑材料，避免了后期去除支撑的打磨工序，各个活动连接部位预留了合理的装配间隙，既不会因为间隙过大导致结构松垮，也不会因为间隙过小出现打印后零件卡滞无法活动的问题。整体外形尺寸适配常规桌面级3D打印机的成型幅面，所有拆分后的单个零件尺寸均控制在常见FDM打印机220*220*250mm的成型边界以内，不需要大尺寸打印设备即可完成全部零件的制作，组装完成后的整体结构重心偏低，抛射过程中不会因为后坐力出现侧翻或者移位的情况，车架的三角加强筋结构在减少材料用量的同时保证了整体结构强度，多次反复扳动抛射臂也不会出现结构断裂或者形变的问题。
